土台設置・補強　廊下編　～初めて仕口を刻む～

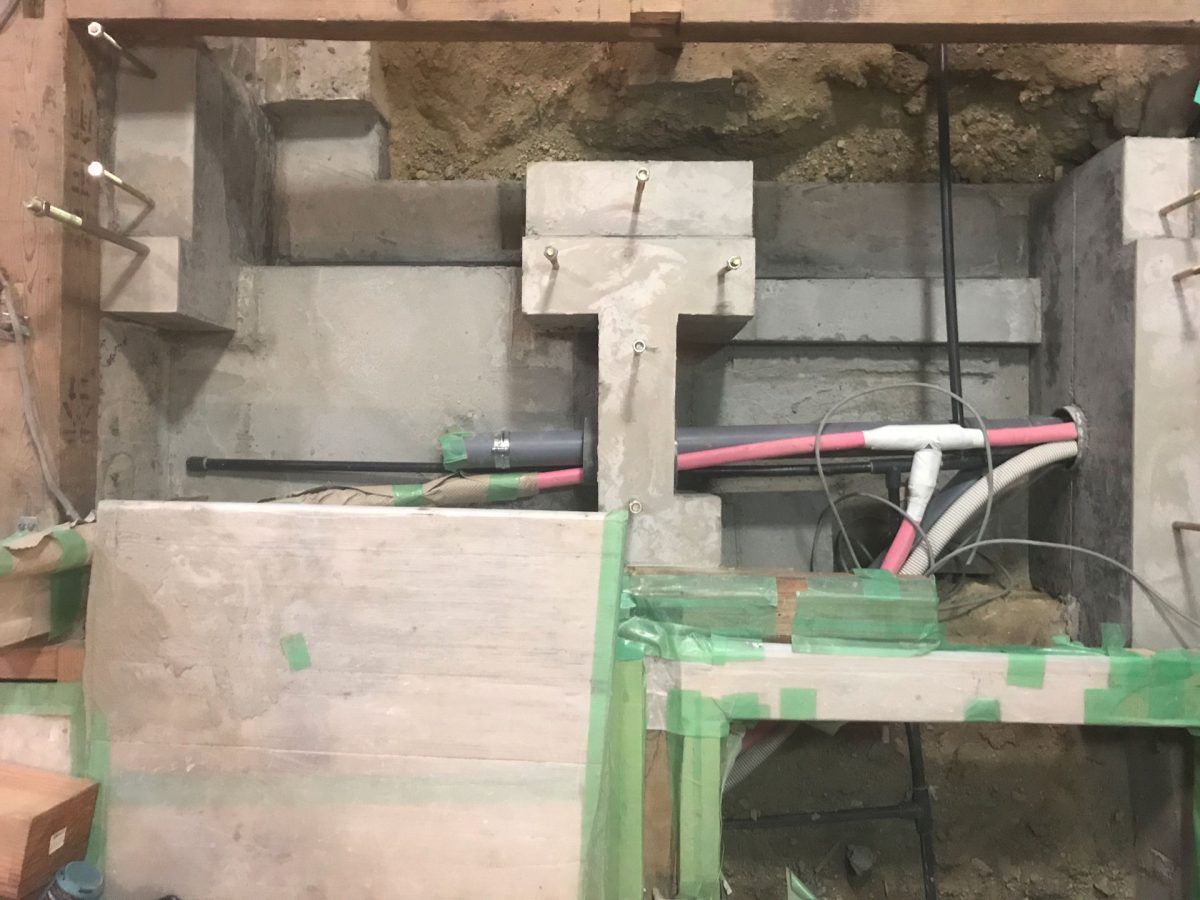

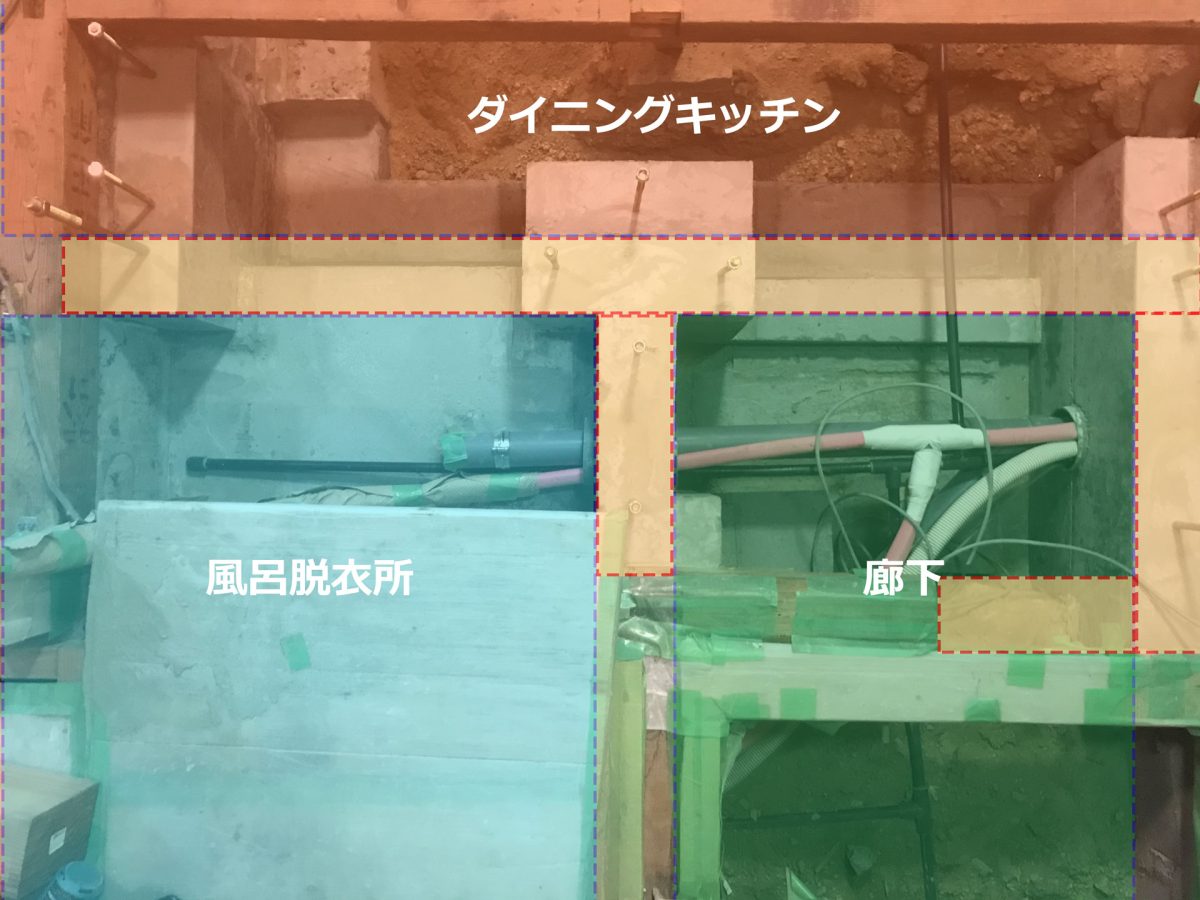

間取り変更に伴い基礎を増設しました。
また、1部のブロック基礎を鉄筋コンクリートの基礎へ置換しましたので今から土台を付けていきます。

こうなる予定です。

仕口について

当方仕口を刻む事にあまり興味がなくて当初は仕口なしで金物で繋ぐ方法を考えていました。
業界用語で「イモ」というらしい。
でも「折角基礎造ったしリビングの入り口だしちゃんとしたいなぁ・・・」と考え直し面倒ですが初めて本格的？に仕口を彫ってみる事にしました。

よく見る仕口の方法

木と木をがっちり固定するために相互に形を刻んではめ込むという正に職人芸というような接合方法で
中には物凄く複雑だったり、神がかったような美しい形の仕口を見かけたりします。

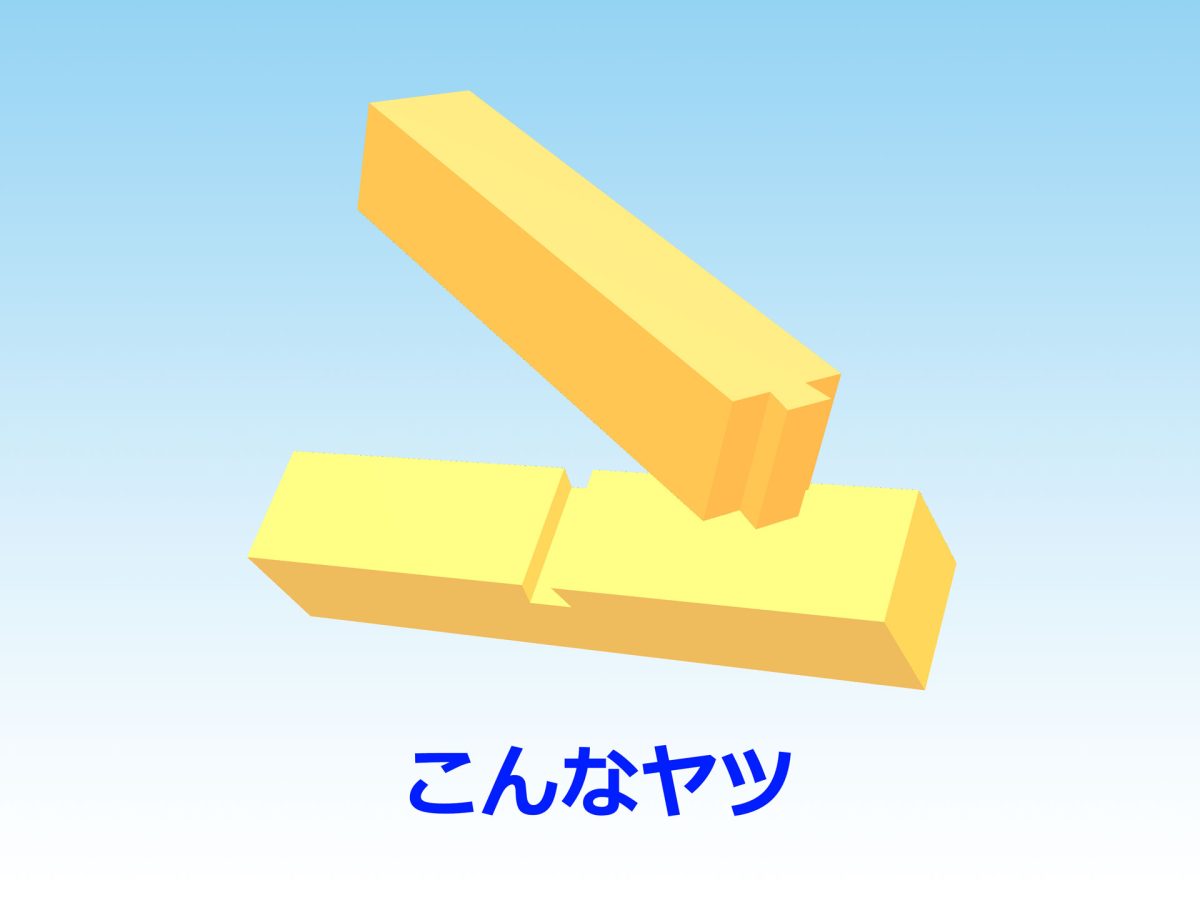

ちなみに調べるとこの刻み方は「蟻(アリ)」っていうそうです。

仕口の種類を選択

んで、一般的によく使われる仕口のひとつに「大入れ蟻掛け」というのがあるようでコレをやってみる事にしました。

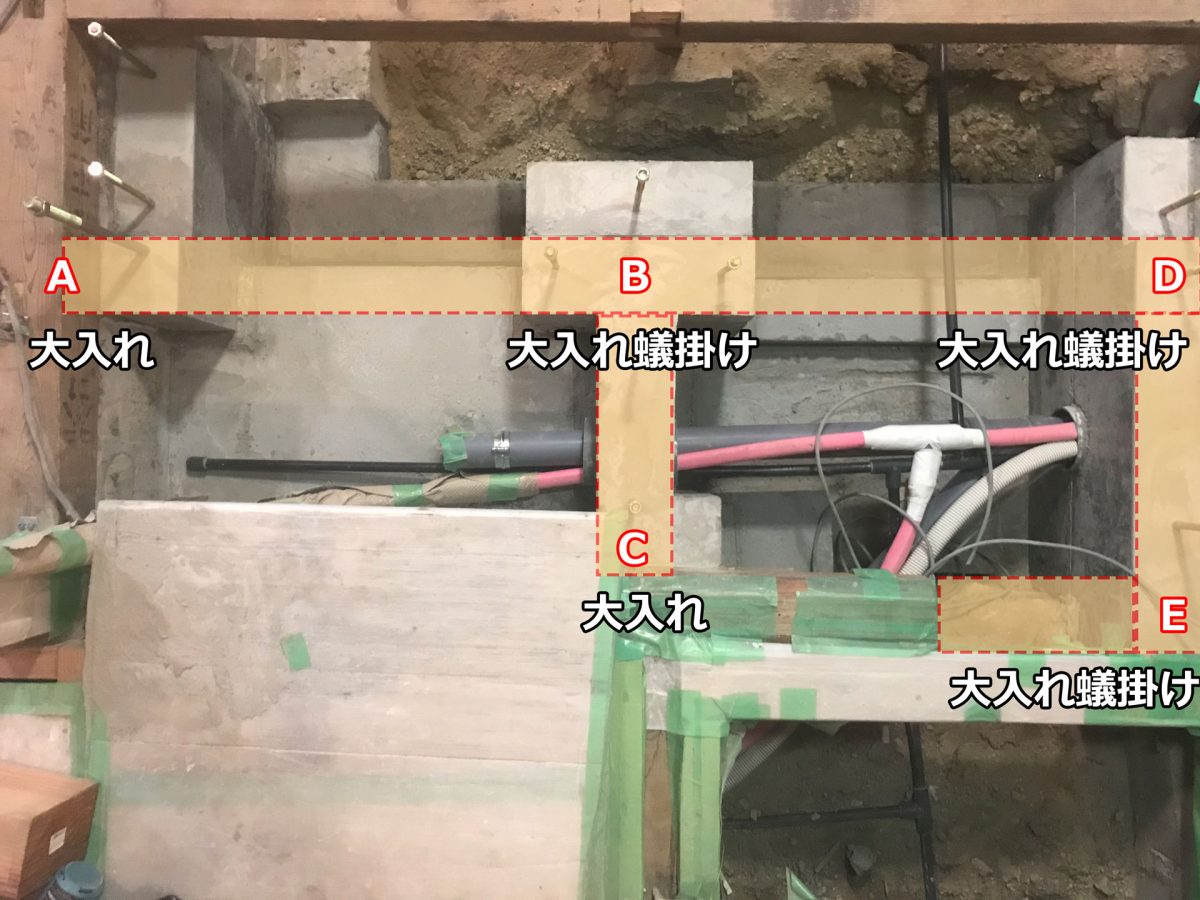

以下各所仕様です。

• A:大入れ
• B:大入れ蟻掛け
• C:大入れ蟻掛け
• D:大入れ
• C:大入れ蟻掛け

既存土台が関係する箇所は彫って失敗すると致命的なので細かく彫る事はせず「大入れ」にして金物で補強する事にします。

仕口の寸法を考える

ネットで調べたところ、仕口の寸法に厳密な決まりは無いようですがある程度バランスがあるみたいです。

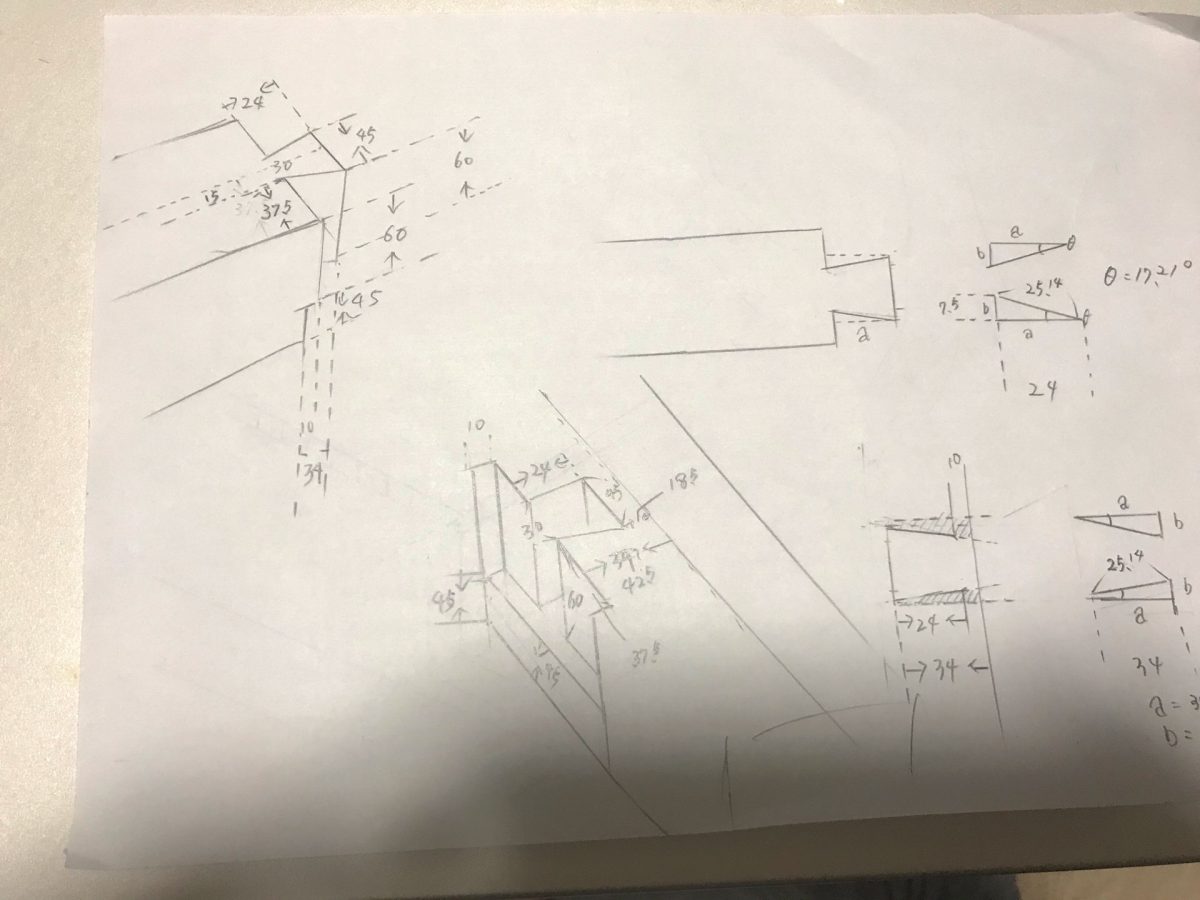

寸法はざっと書いたスケッチのような感じで行こうと思います。
なお、当方調べですが今回行う仕口の寸法は平均的か少し浅いくらいではないかと思われます。

いざ仕口刻み

ネット上の先生達の情報を拝見しイメージトレーニングし仕口へ挑みます。

Aポイント(メス)

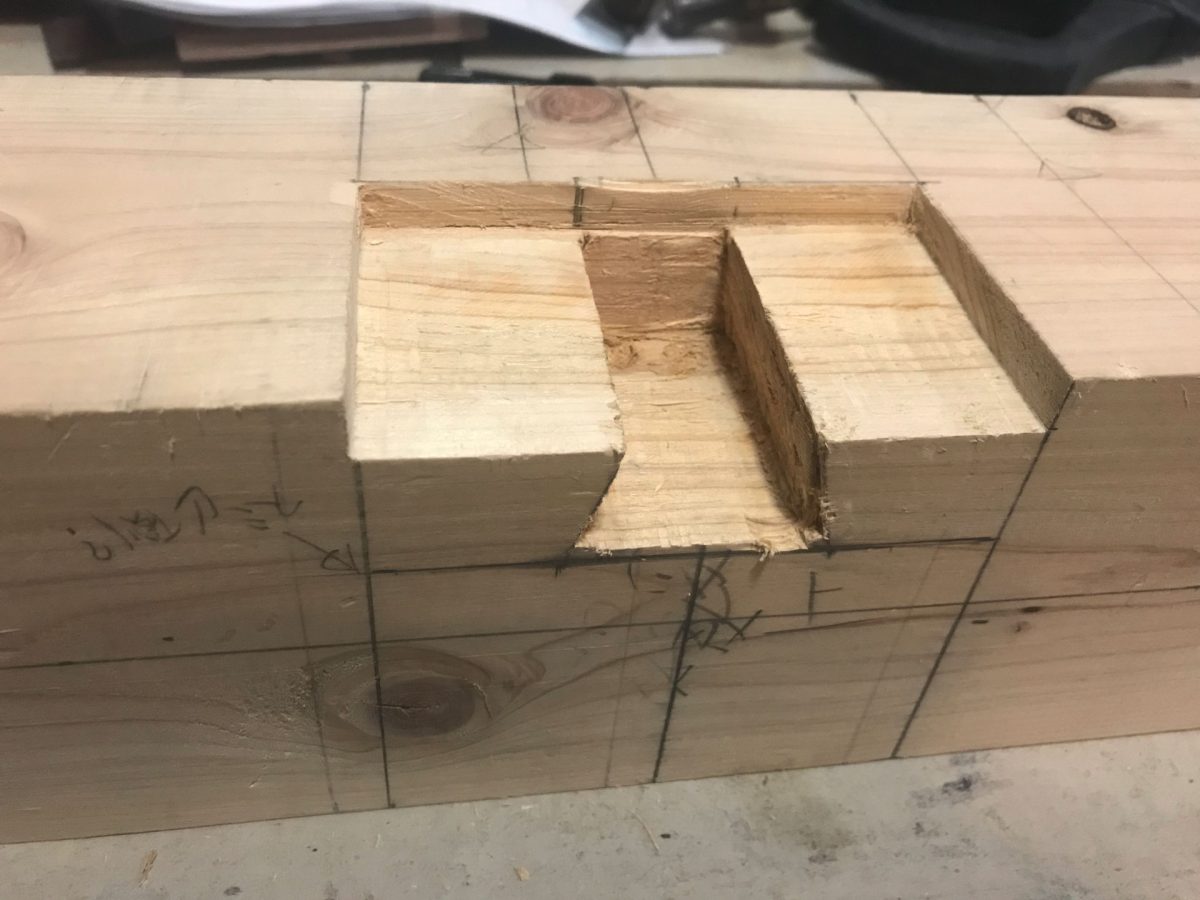

先ずは簡単そうな「大入れ」のメス刻みから

これってクオリティ的にどうなのよ？

ネットには沢山プロの美しい画像が上がってますがそれとの比較してもアレなんで
もう少し現実的な比較をしてみます。

コレ

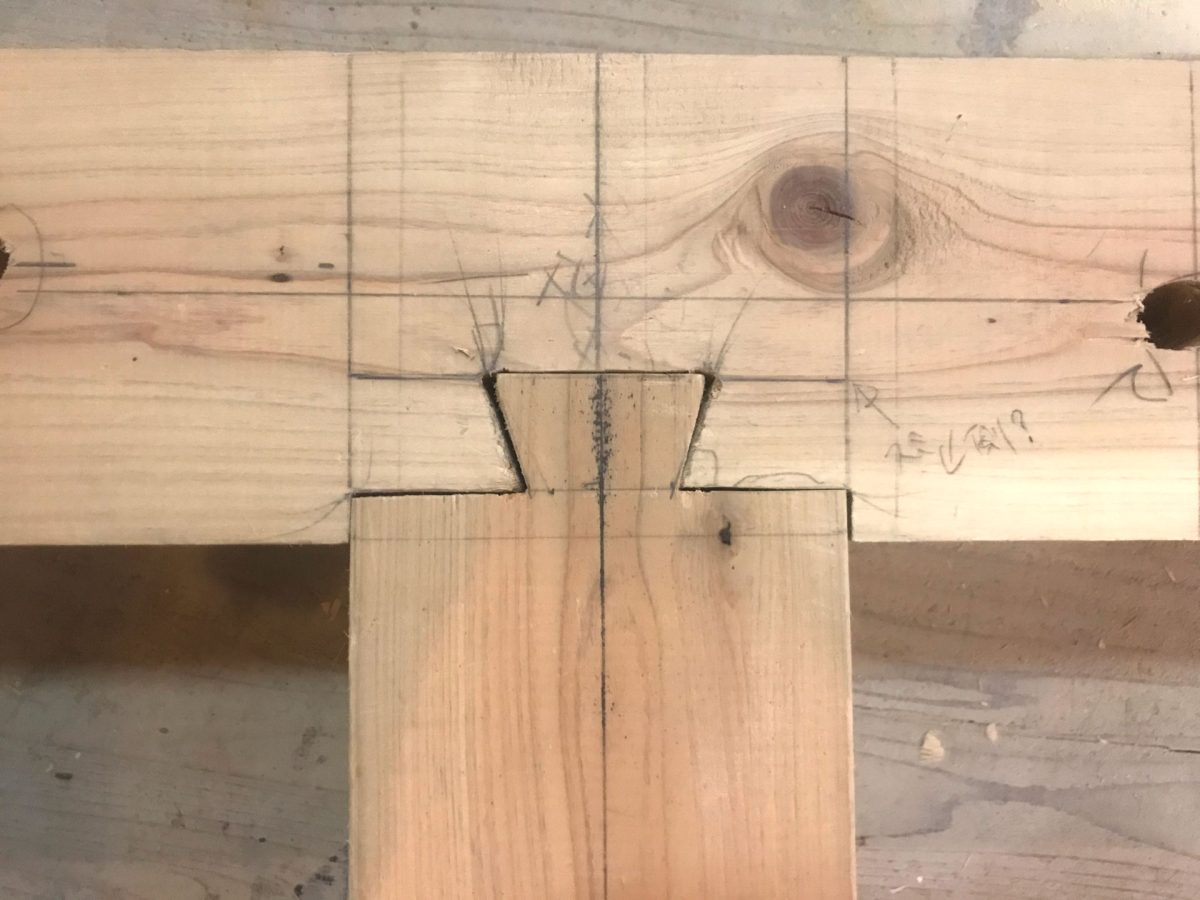

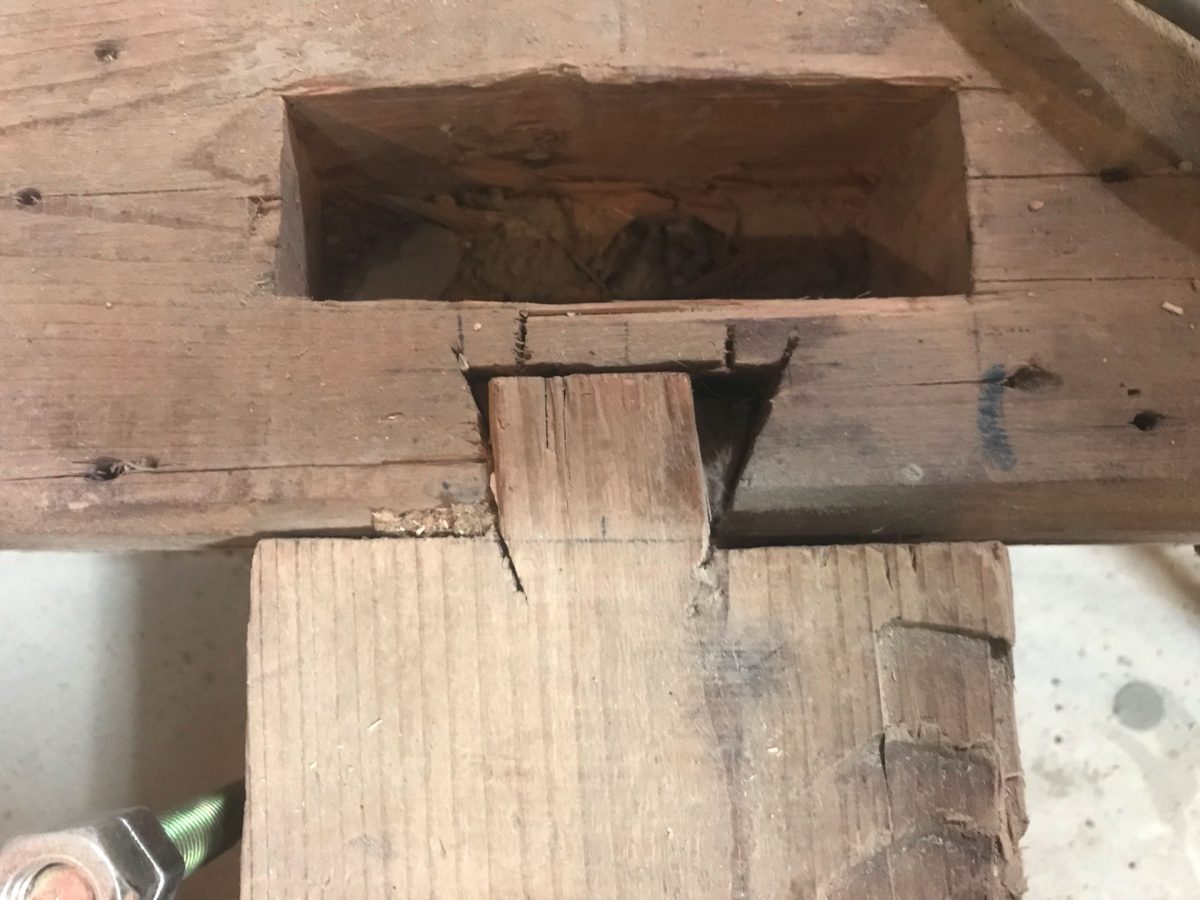

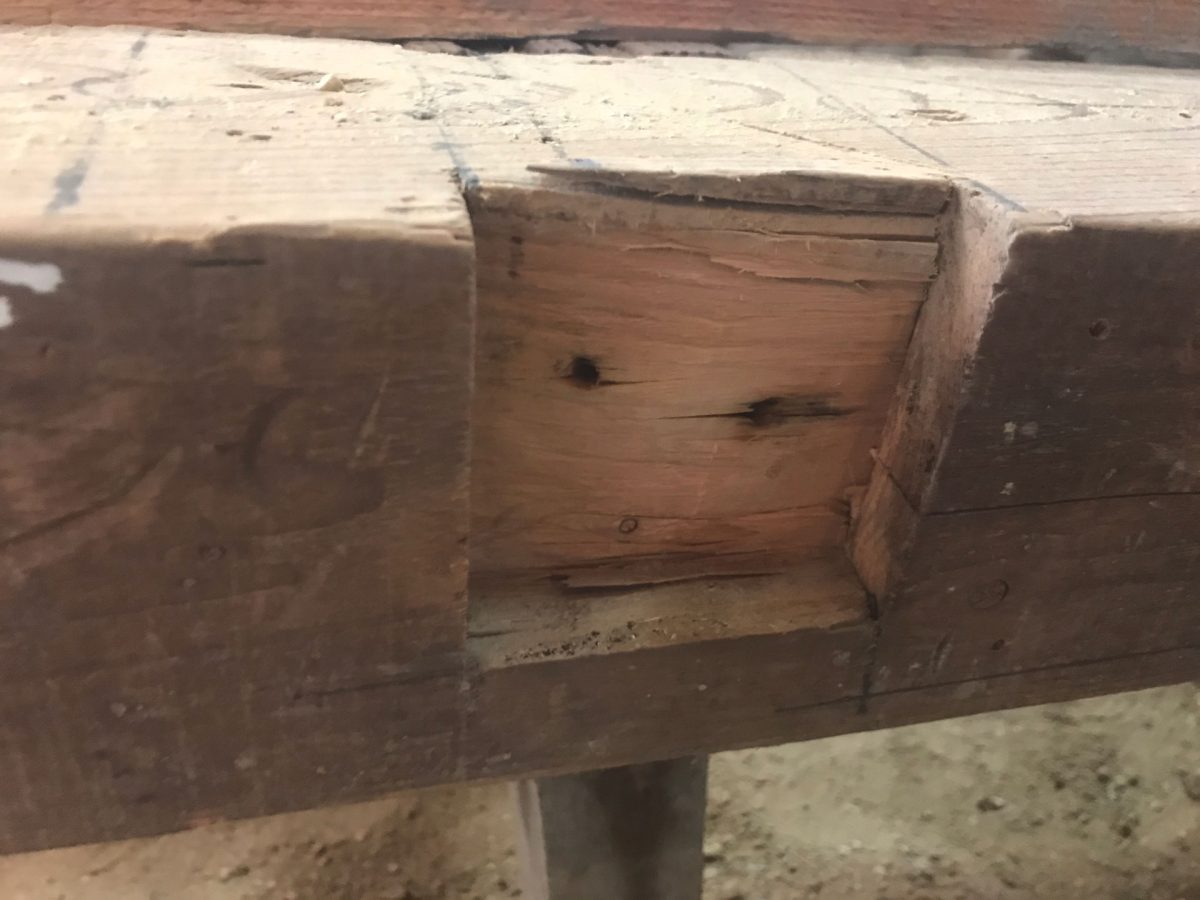

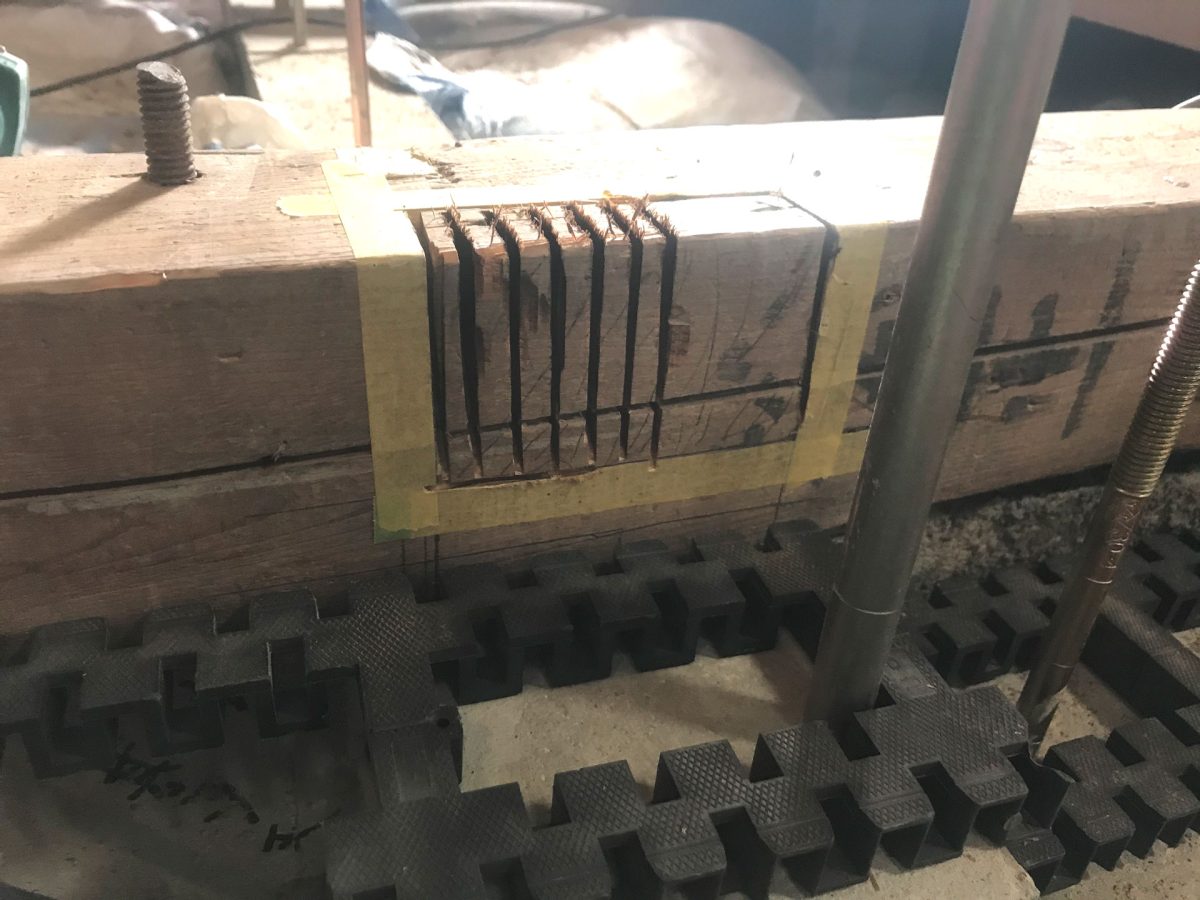

既存大引きの仕口です。
これも50年前のプロの仕事でしょ？
これと同等かマシくらいだと判断、OK！！

Bポイント(オス)

オス側加工。
これは比較的簡単です。

仮付け

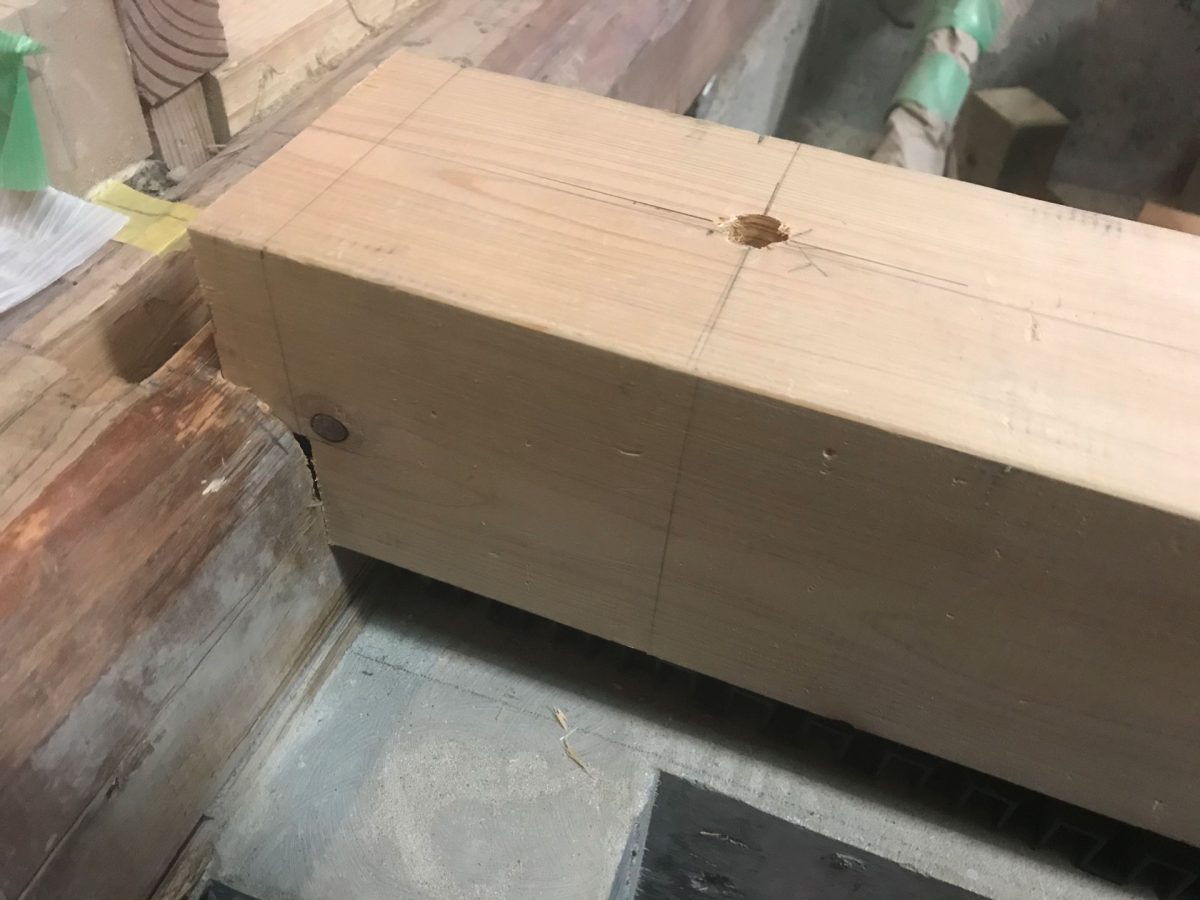

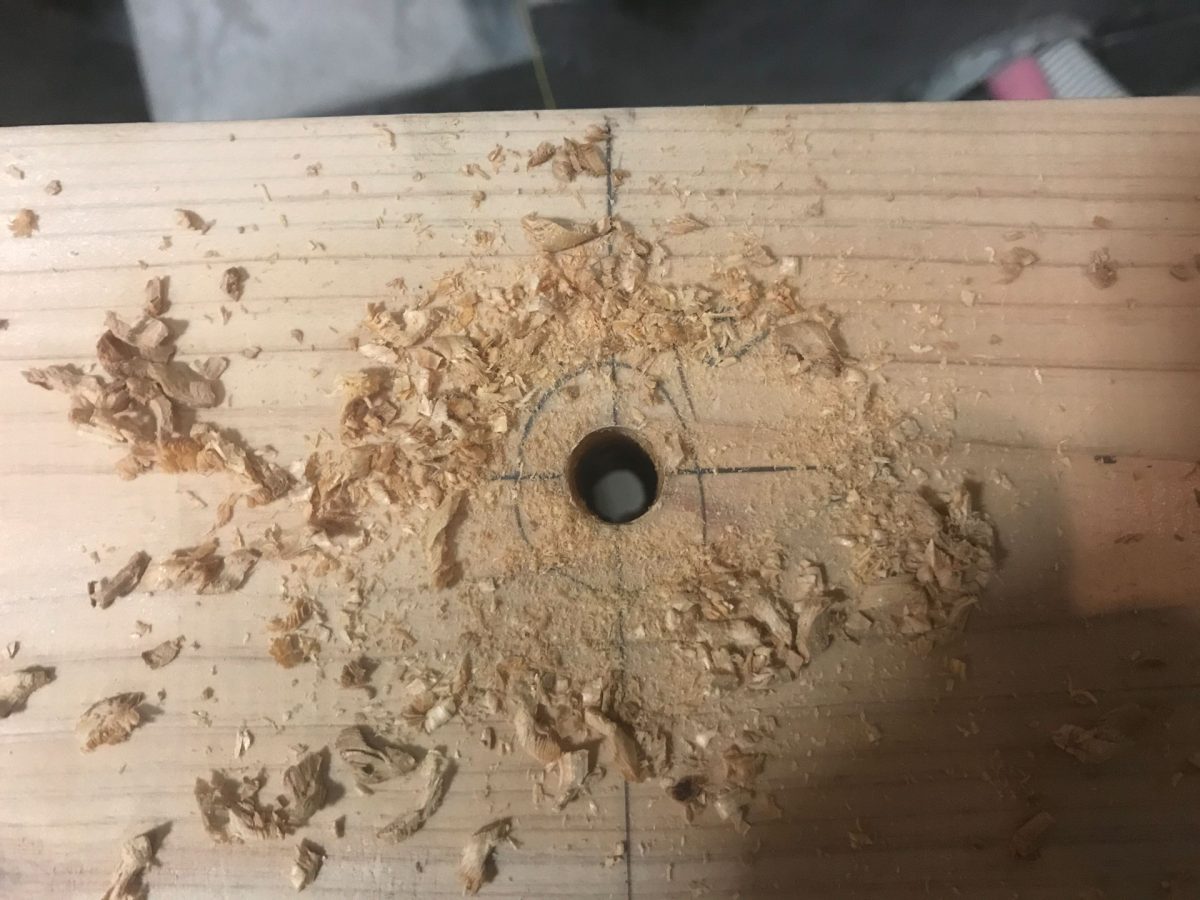

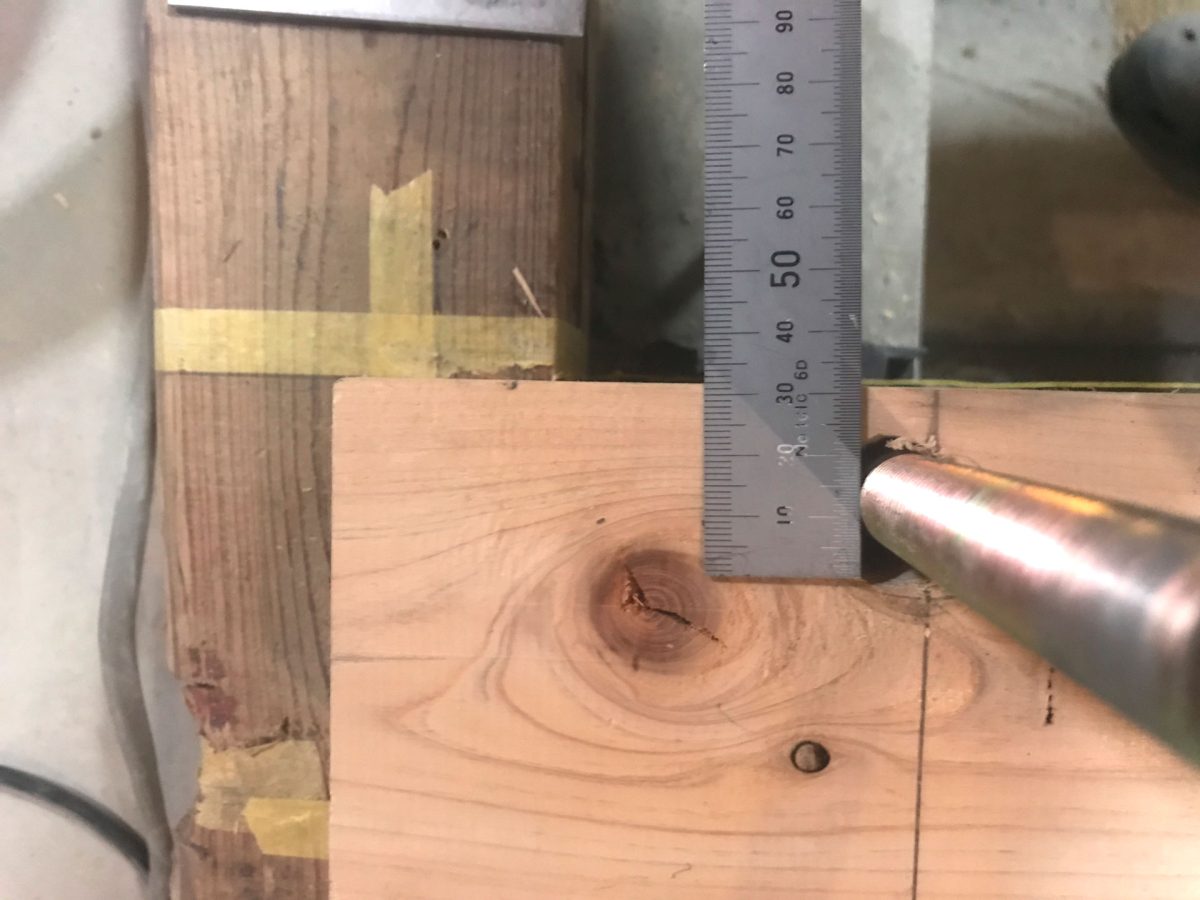

12mmのアンカーボルトに対して14.5mmの穴をドリルで空けます。

入れてみます。

上手く入りそうです。
ベストか僅かに大きい感じです。
ガッチガチで強そうでした。
叩くとガッチリ入りそうです。

そんな事よりホールダウンアンカーがずれている

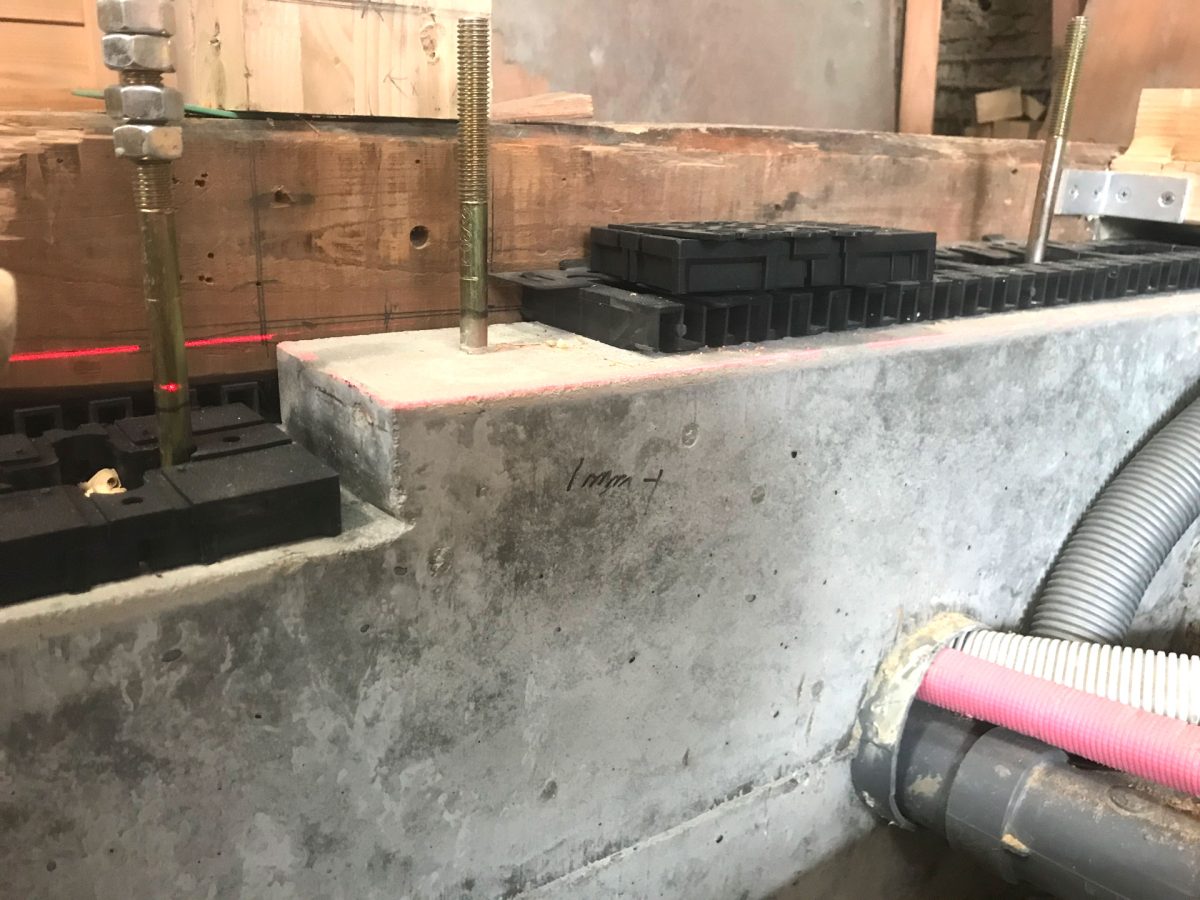

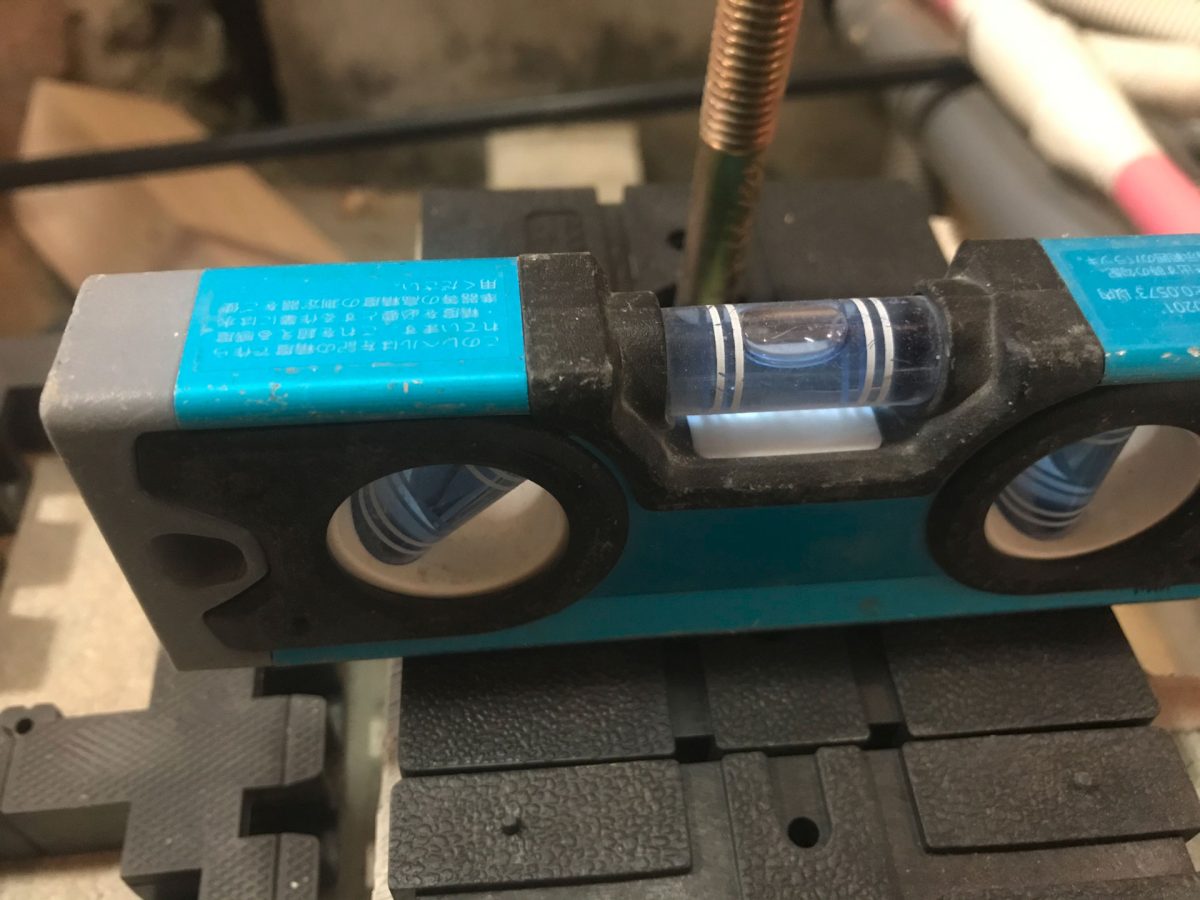

ホールダウン金物用の16mmアンカーがずれています。
筋交いを入れる予定で中心からずらしていたのですがずれ過ぎてます。
コンクリート打設前に再チェックしてやり直したのが改悪でした・・・何てこったい。
予定より10mm程ずれてます・・・

もうどうしようもないのでこのままいきます。
チィクショーーーーー！！！キーーーーーーーーーーッ！！！

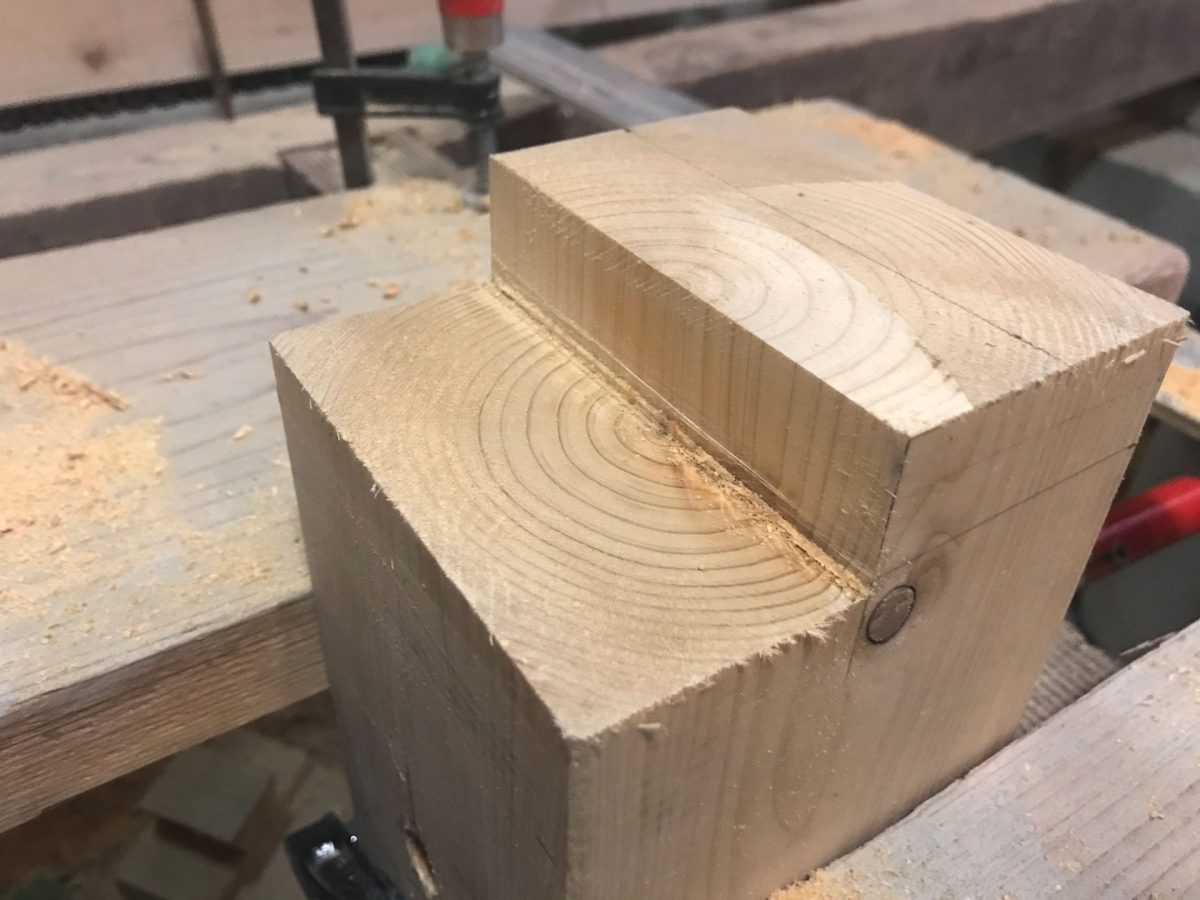

ポイントB　大入れ蟻掛けオス

では、いよいよ「大入れ蟻掛け」のオスをやってみます。
ここから始めるのは他に比べて寸法が短いので失敗してもダメージが軽いからです。

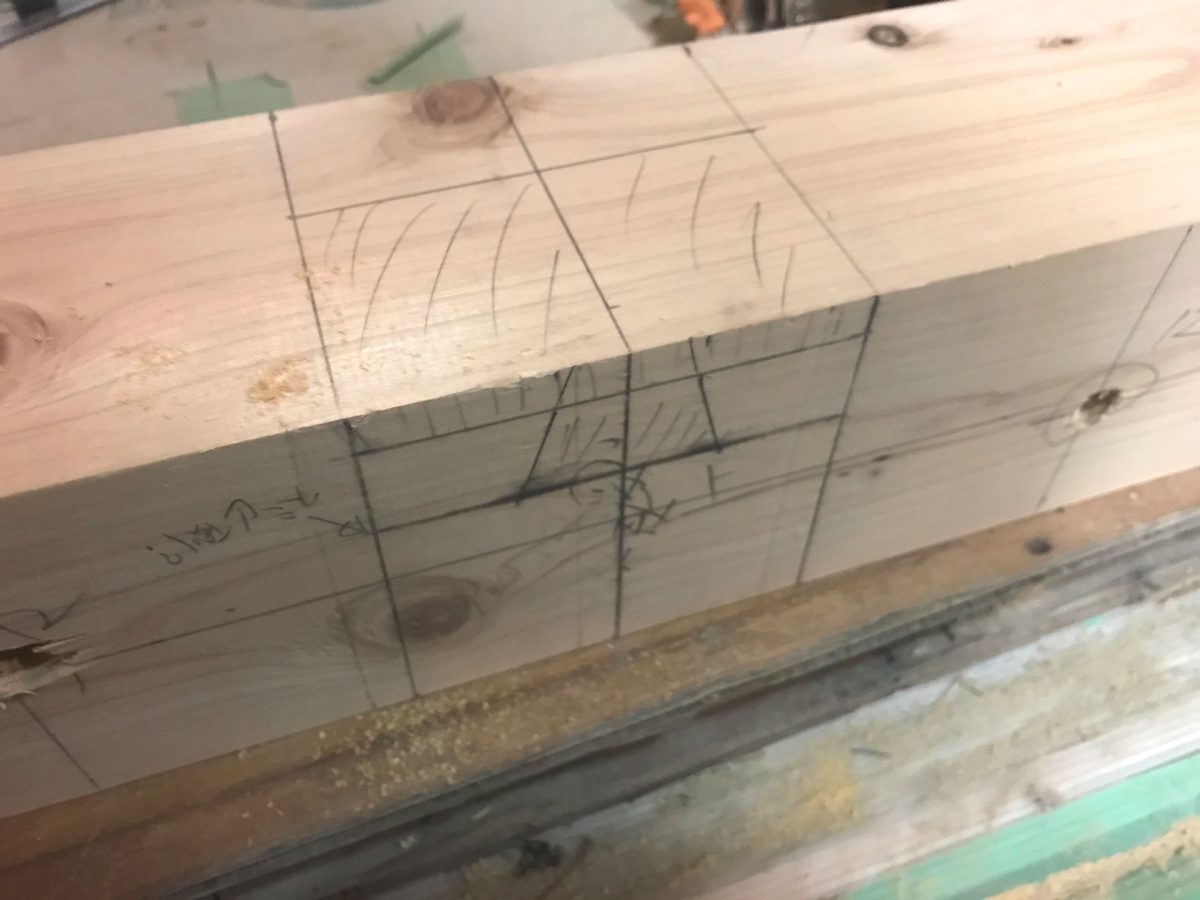

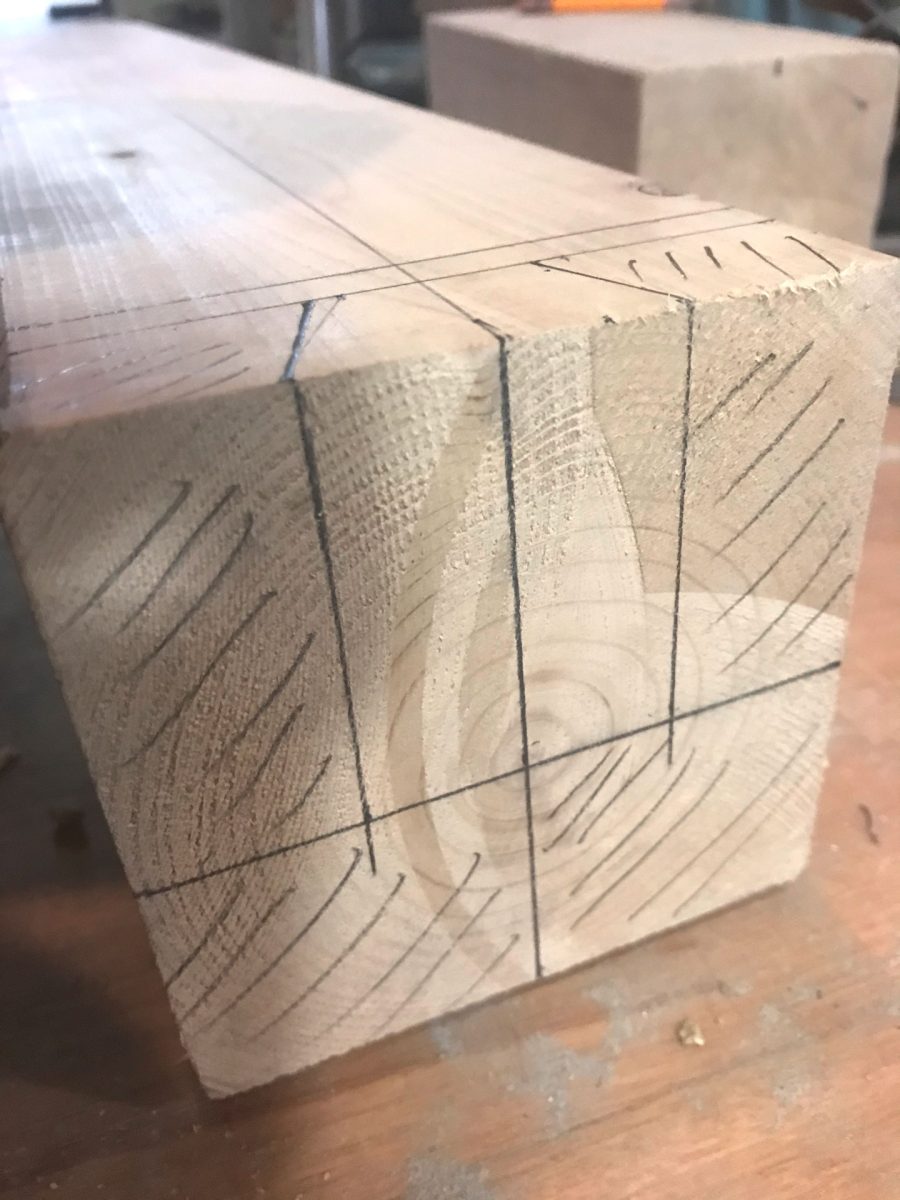

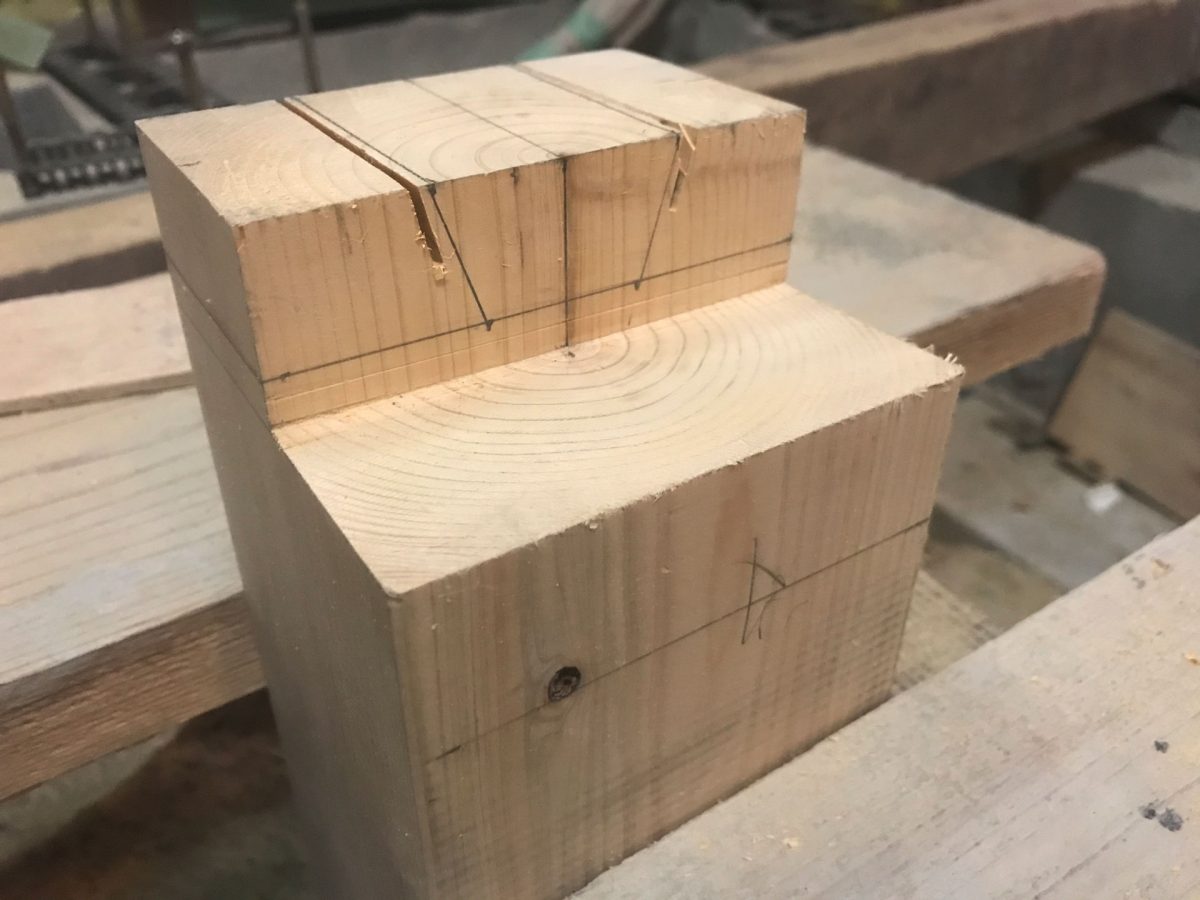

墨付け。

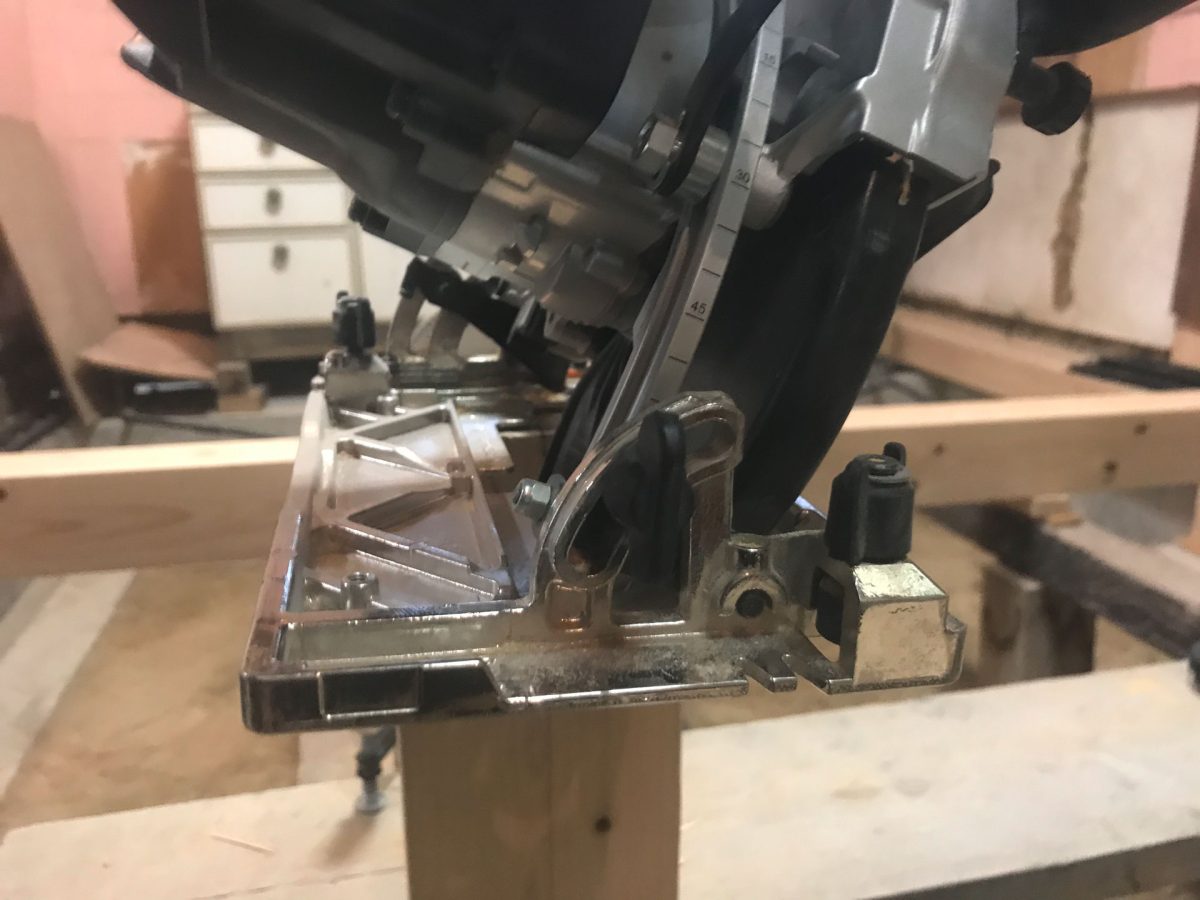

短いので立てて水平に丸ノコを入れる事が出来ました。

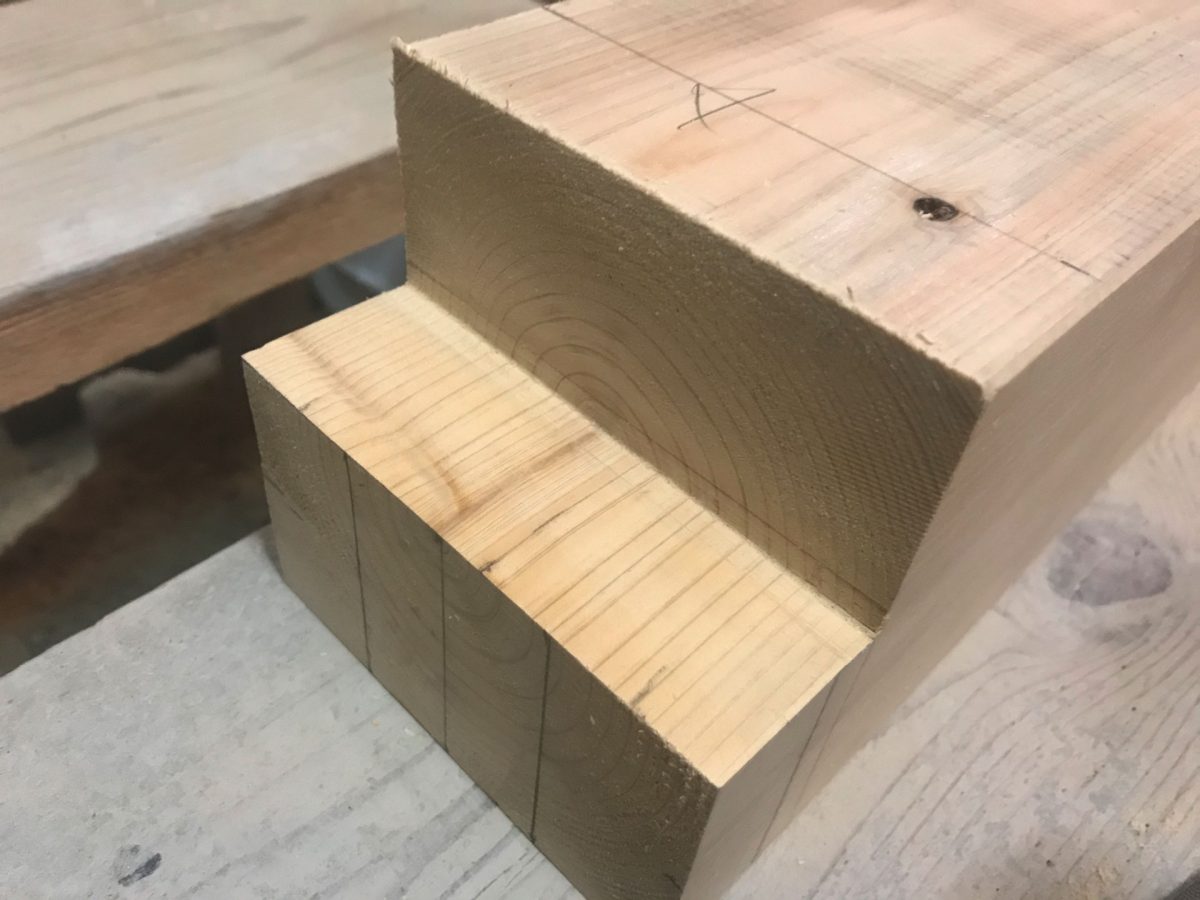

大入れの部分のカット完了

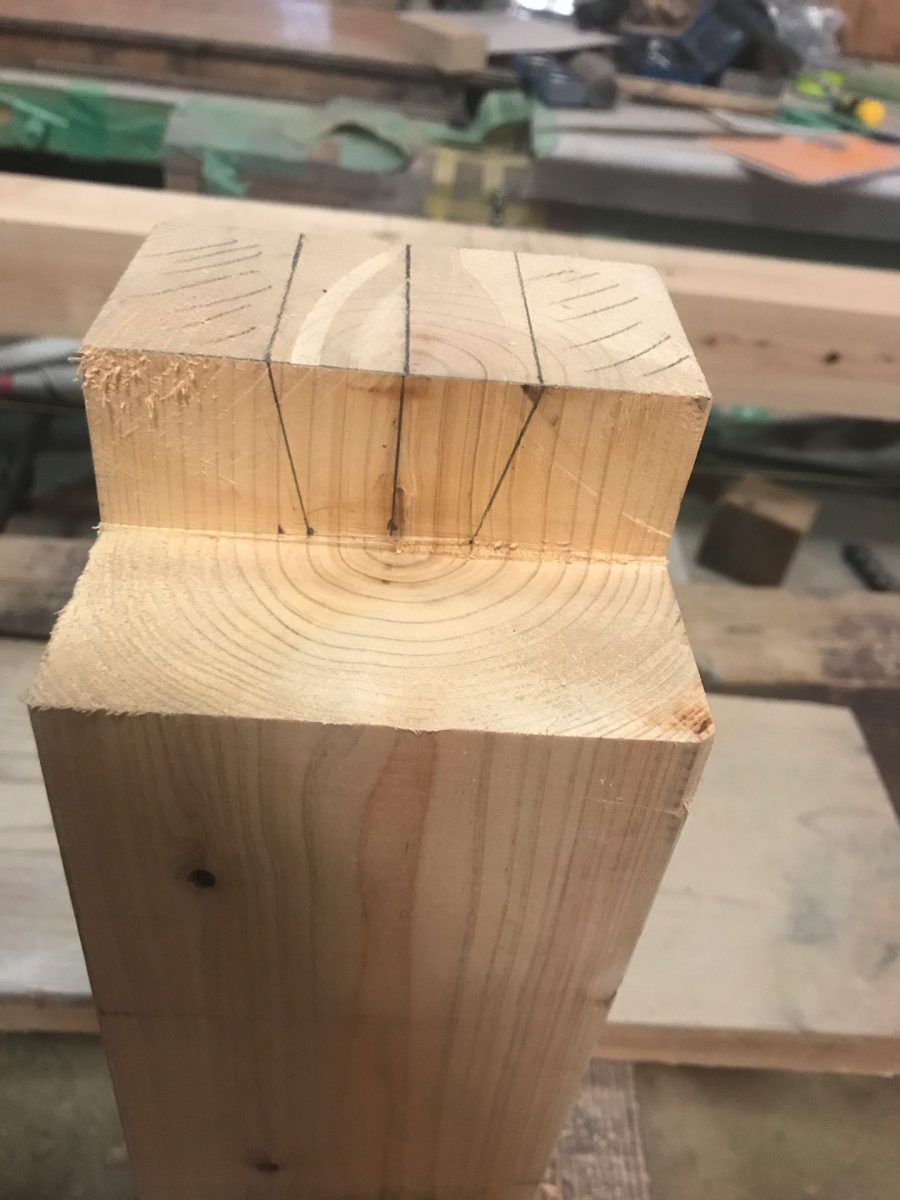

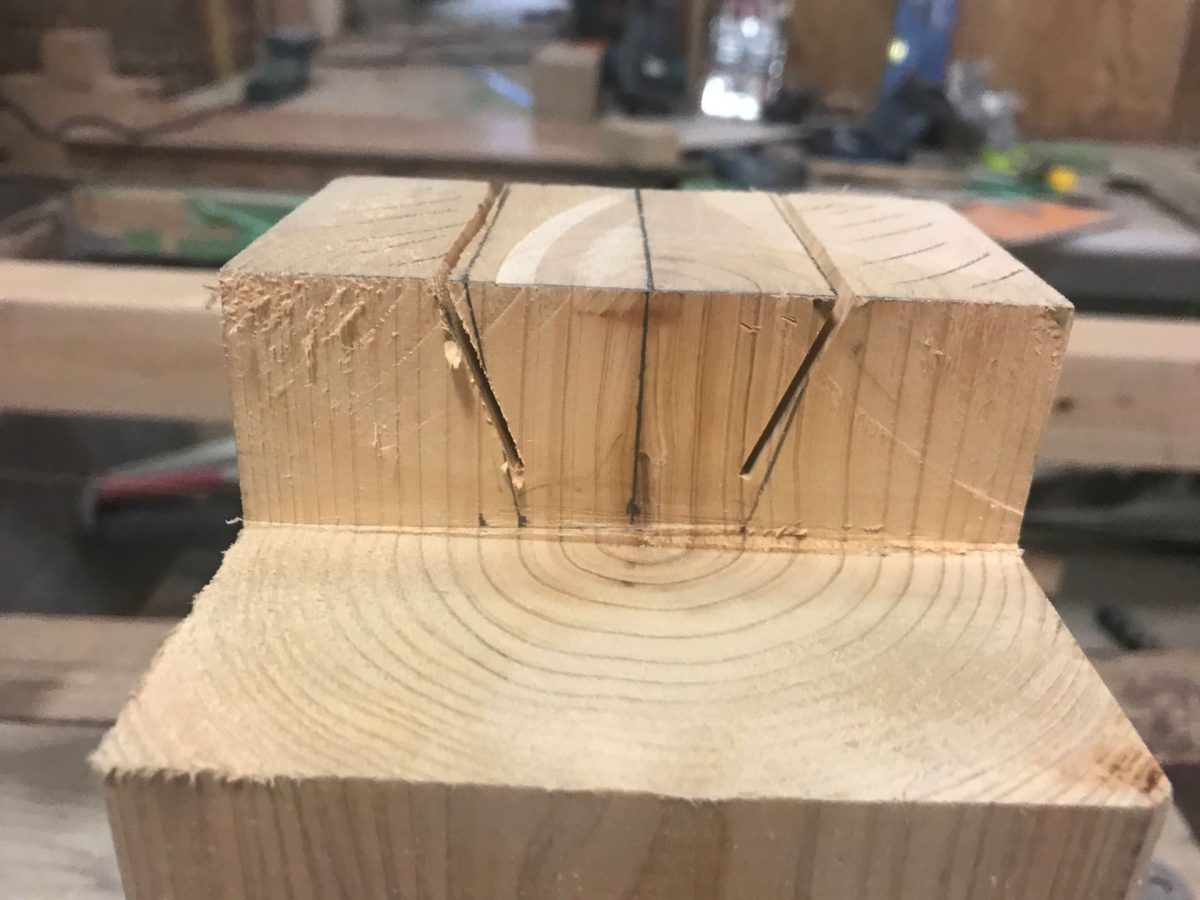

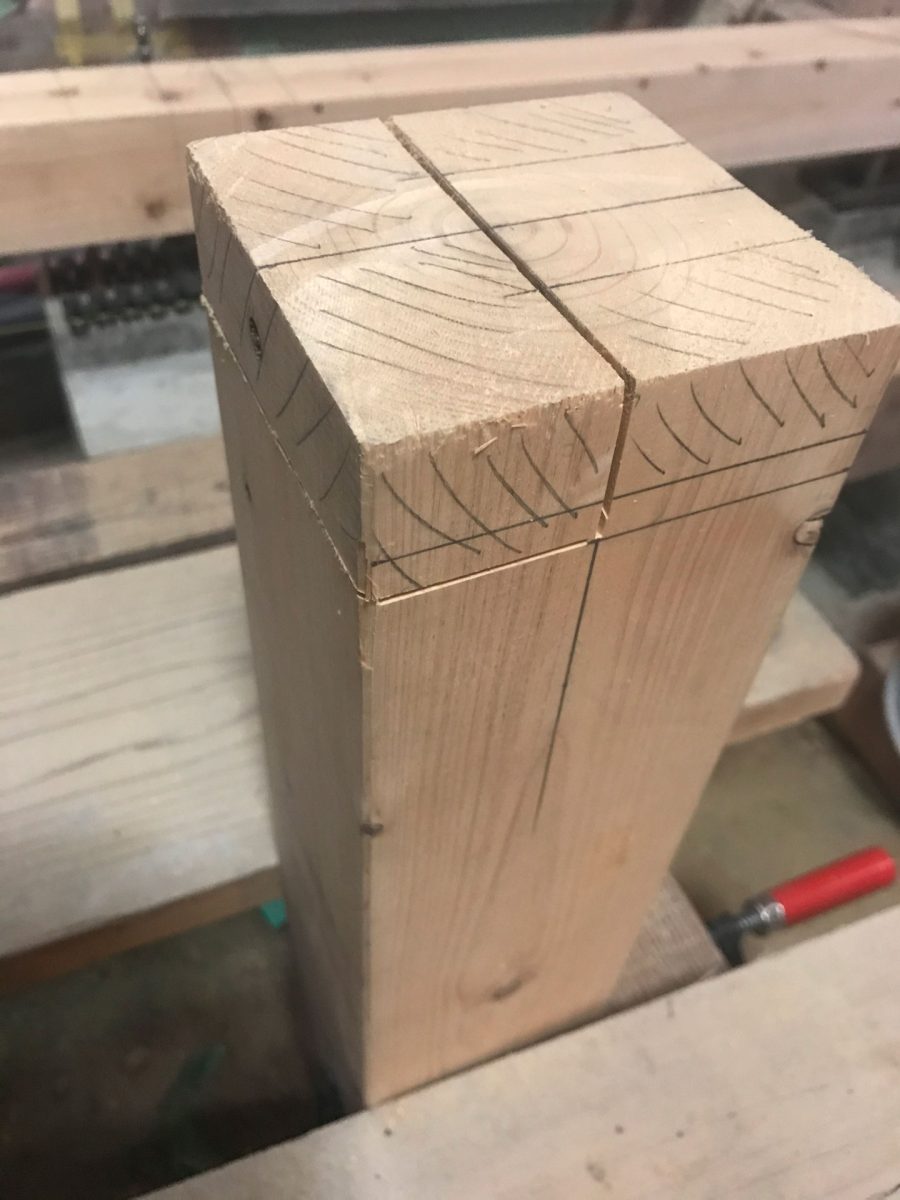

カットした部分に更に墨付け

正確なカットであり、かつ角度さえ決めれば綺麗に切れる・・・

なんて甘くありませんでした・・・
手首が動いてしまったようです。

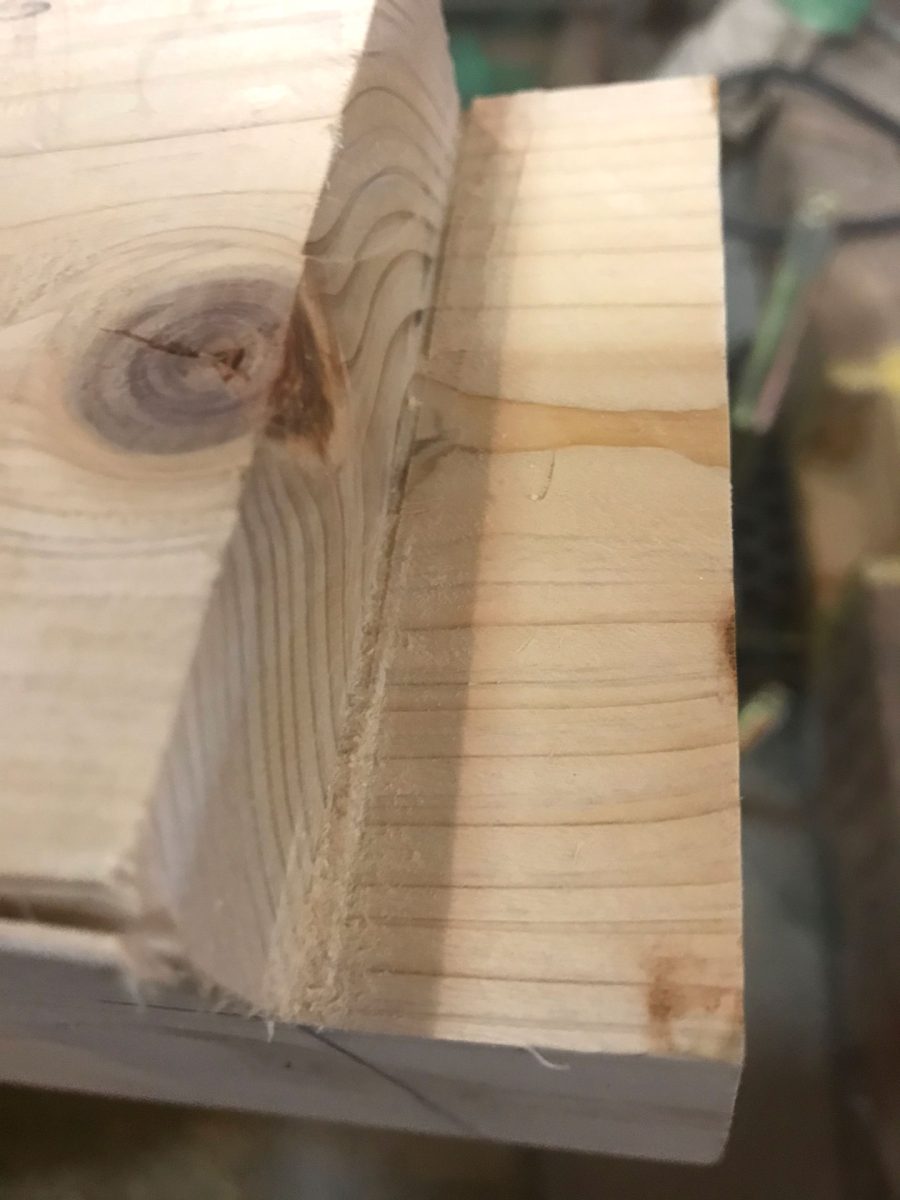

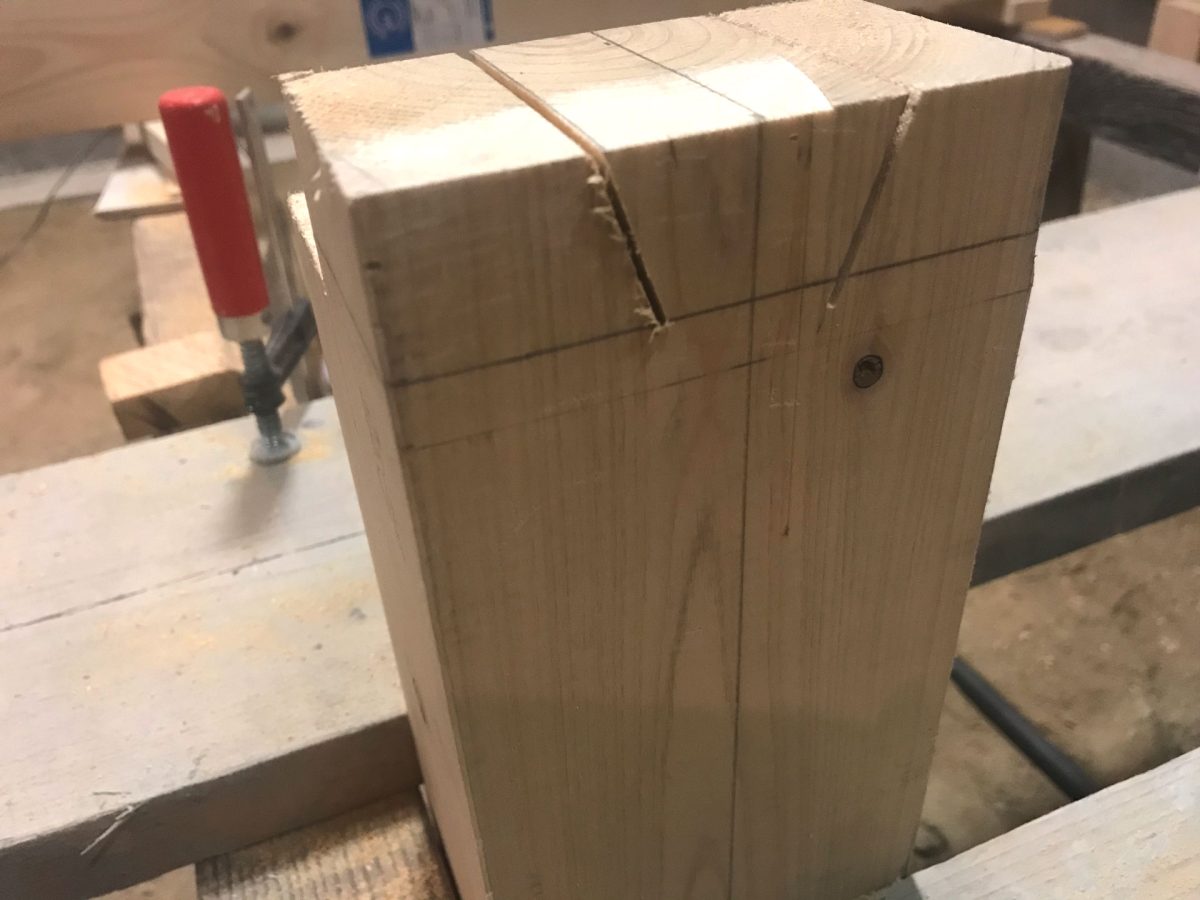

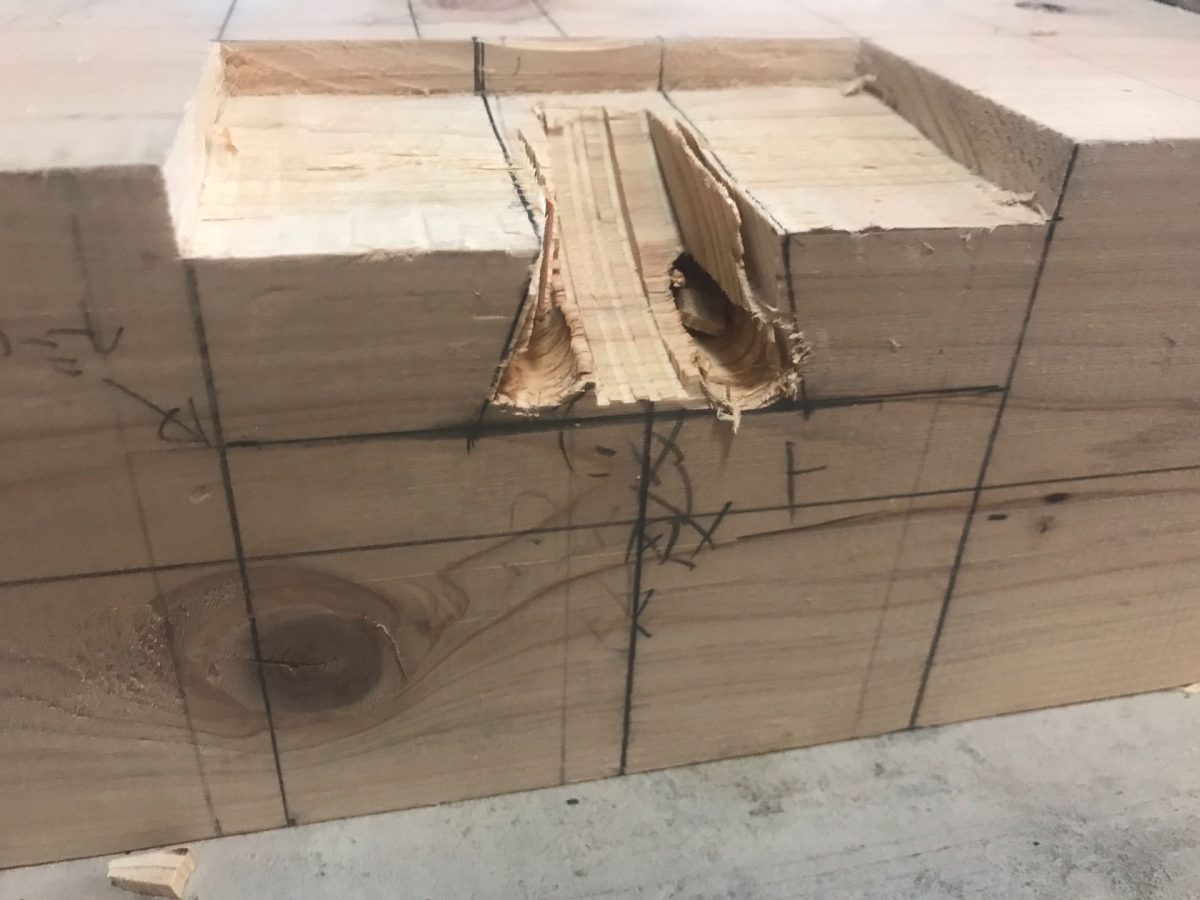

右は墨より深く切りすぎです。

切り出しは角度が合ってても手首が動いてしまったようです。

う～んどうしよう・・・
一旦最後まで加工してみます。

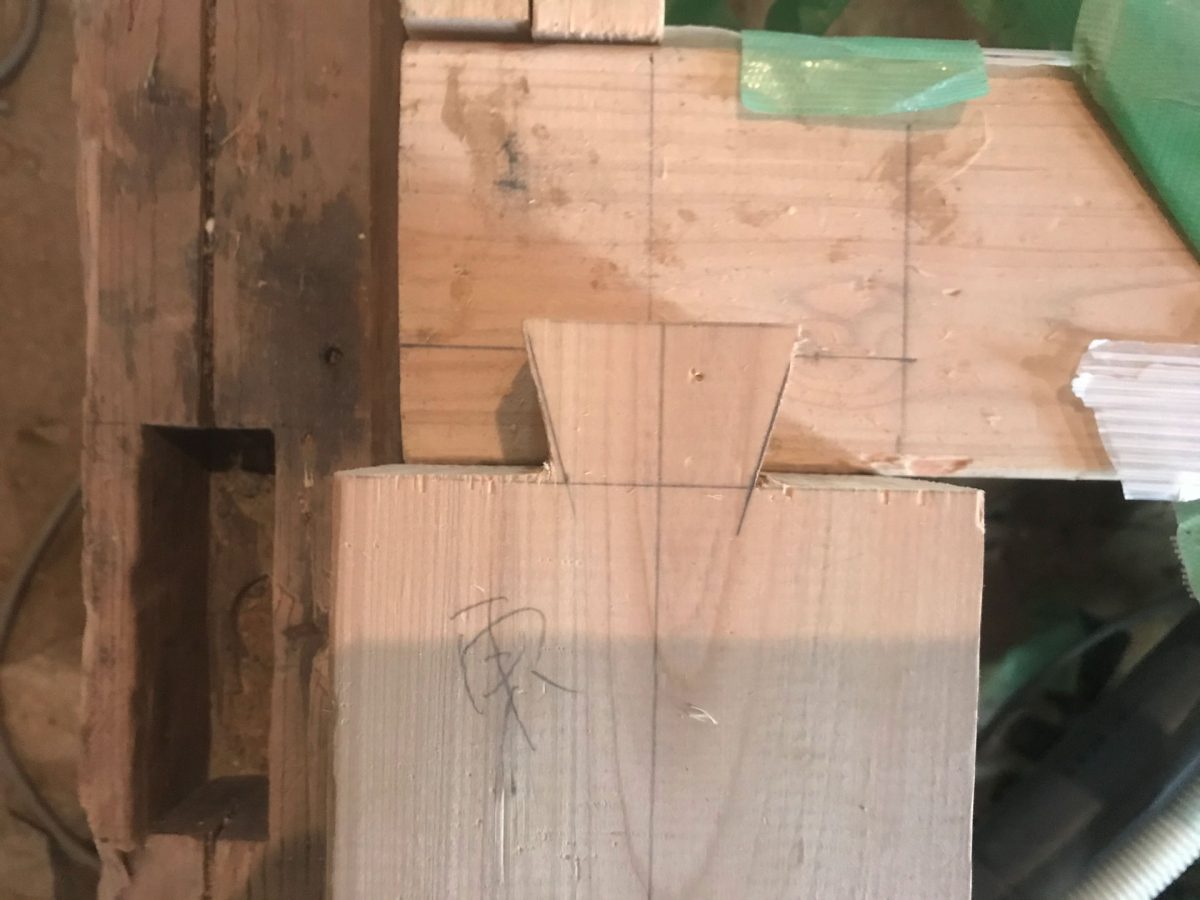

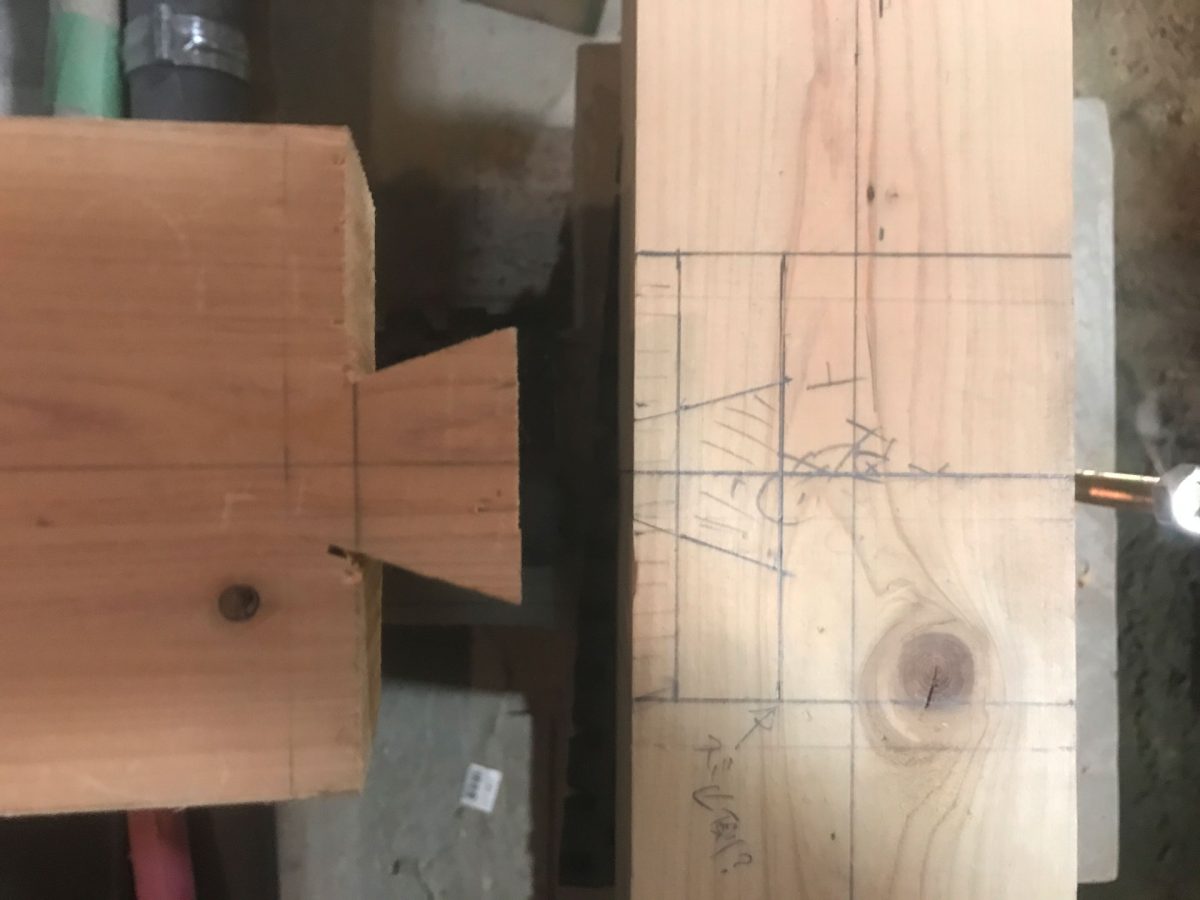

メス側の墨も付けて

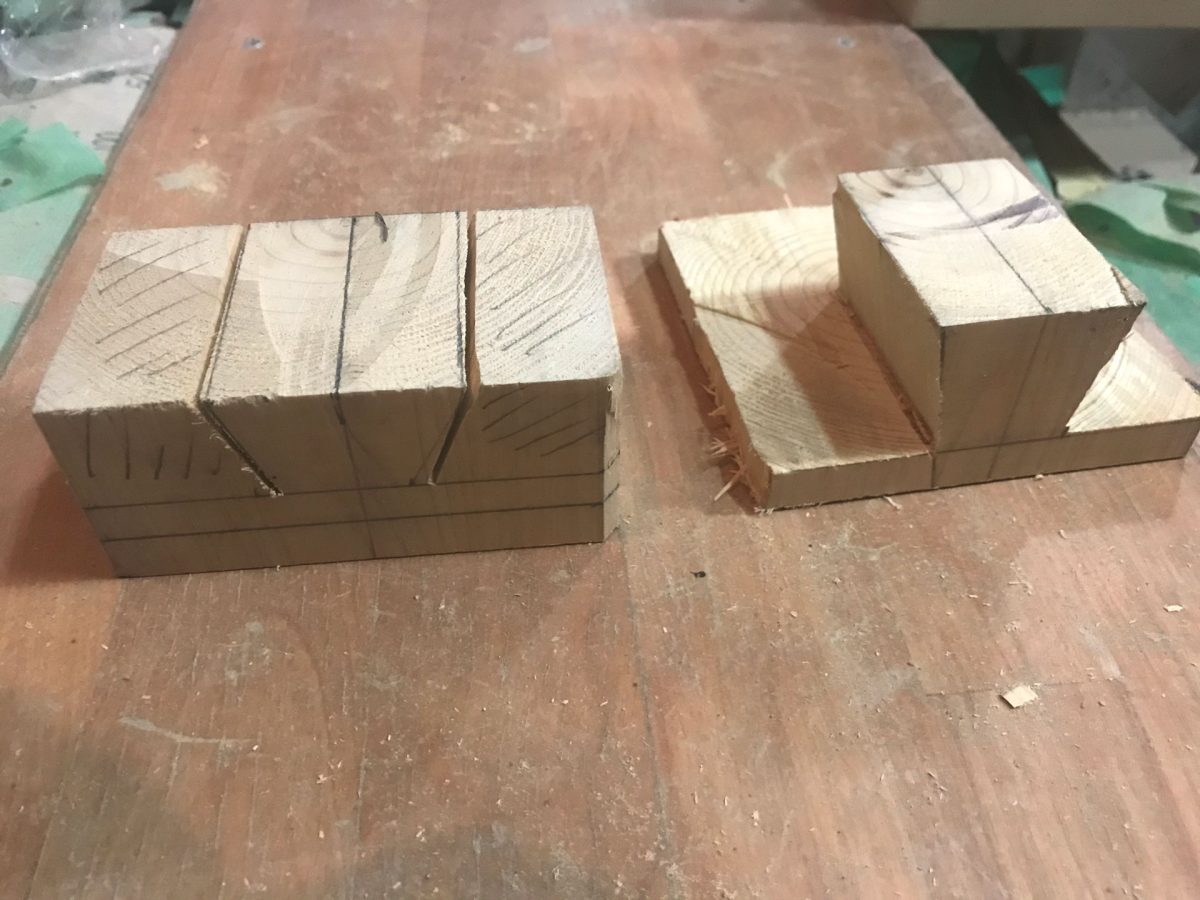

横に置いて眺めてみます。

・・・・・・・・・・・・・

破棄

切り過ぎた箇所が目ざわりです。

やり直し

未だ寸法が残っていますのでやり直します。
今度こそ・・・

切りすぎないように・・・

安全第一、大きけりゃ削ればいい

ヤスリ掛けで少々ささくれだってますがこれで行きます。

ちなみに

3回やり直してます。

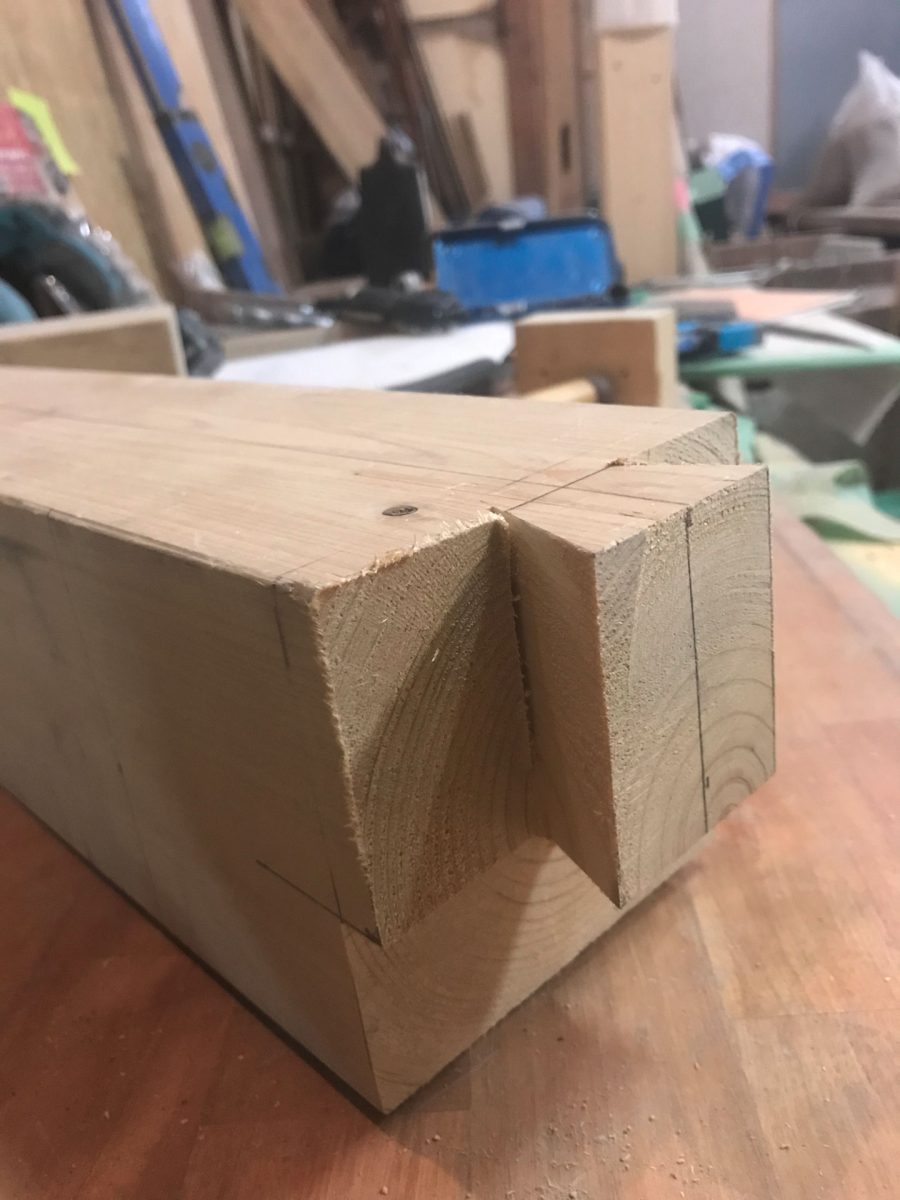

１つ捨ててしまって画像は2つですが採用はVer4です。

ポイントB　大入れ蟻掛けメス

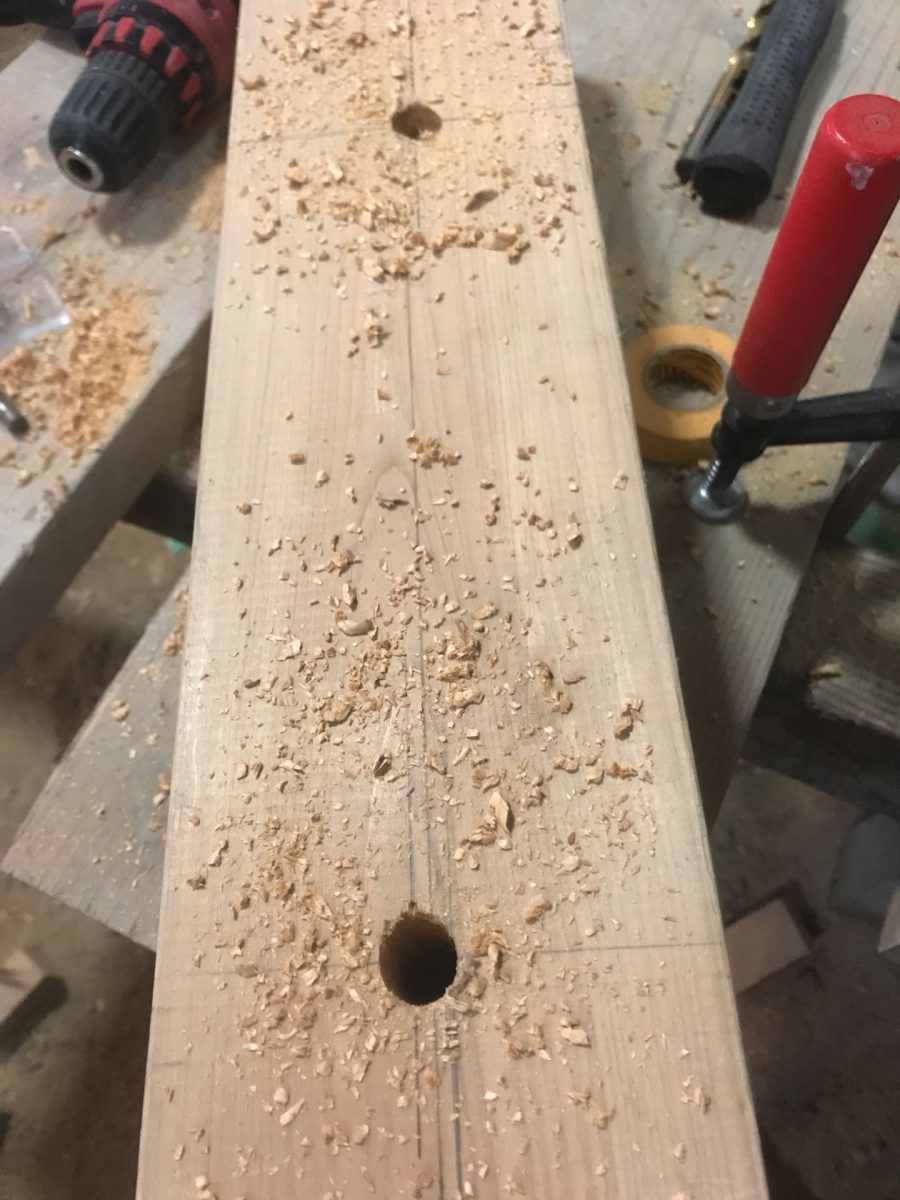

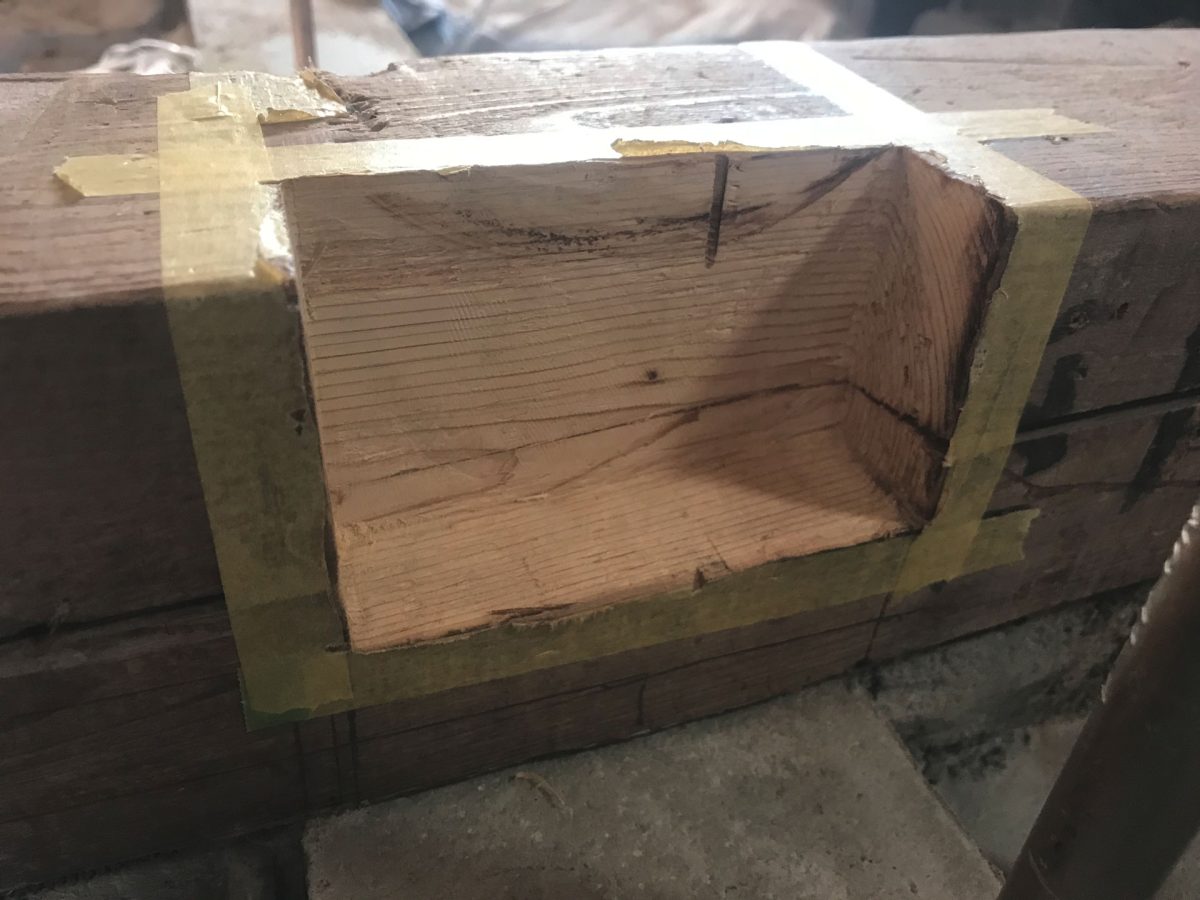

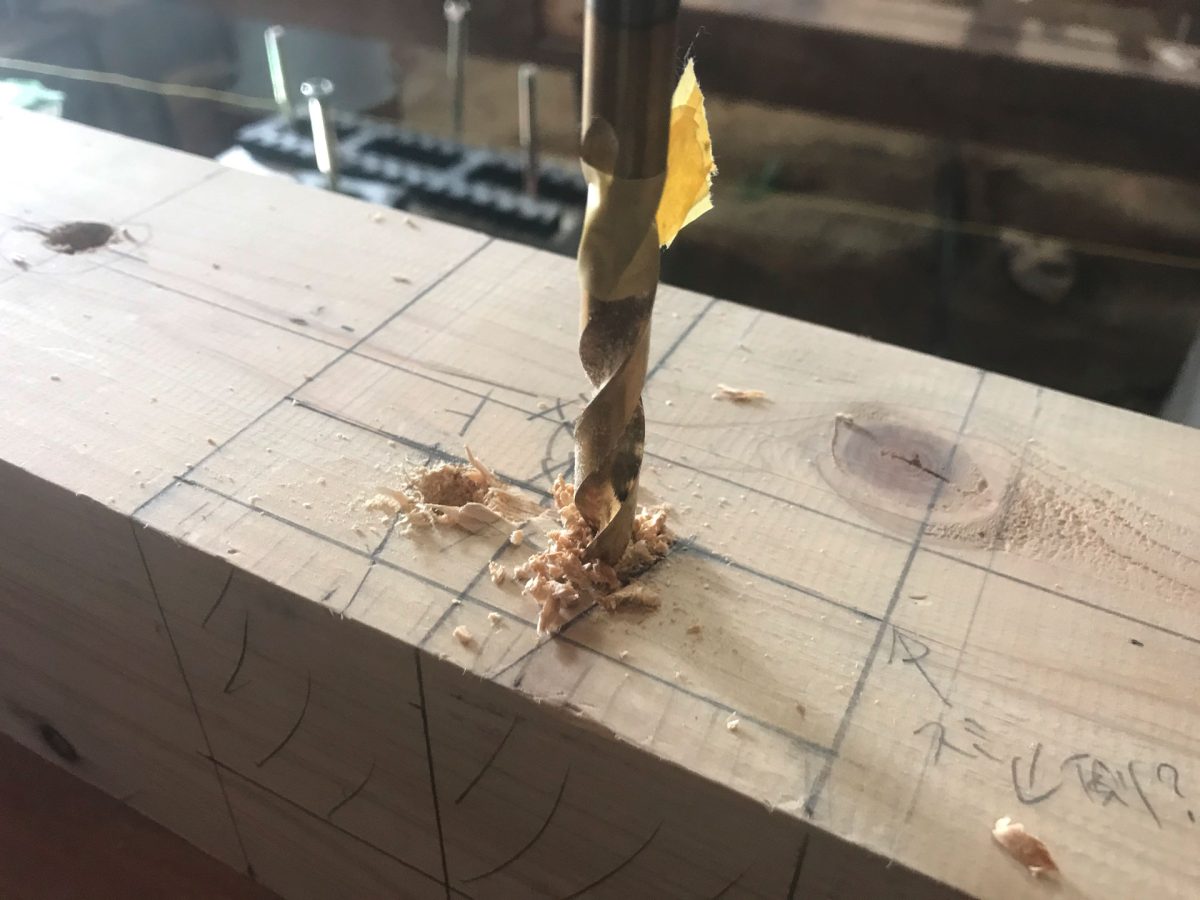

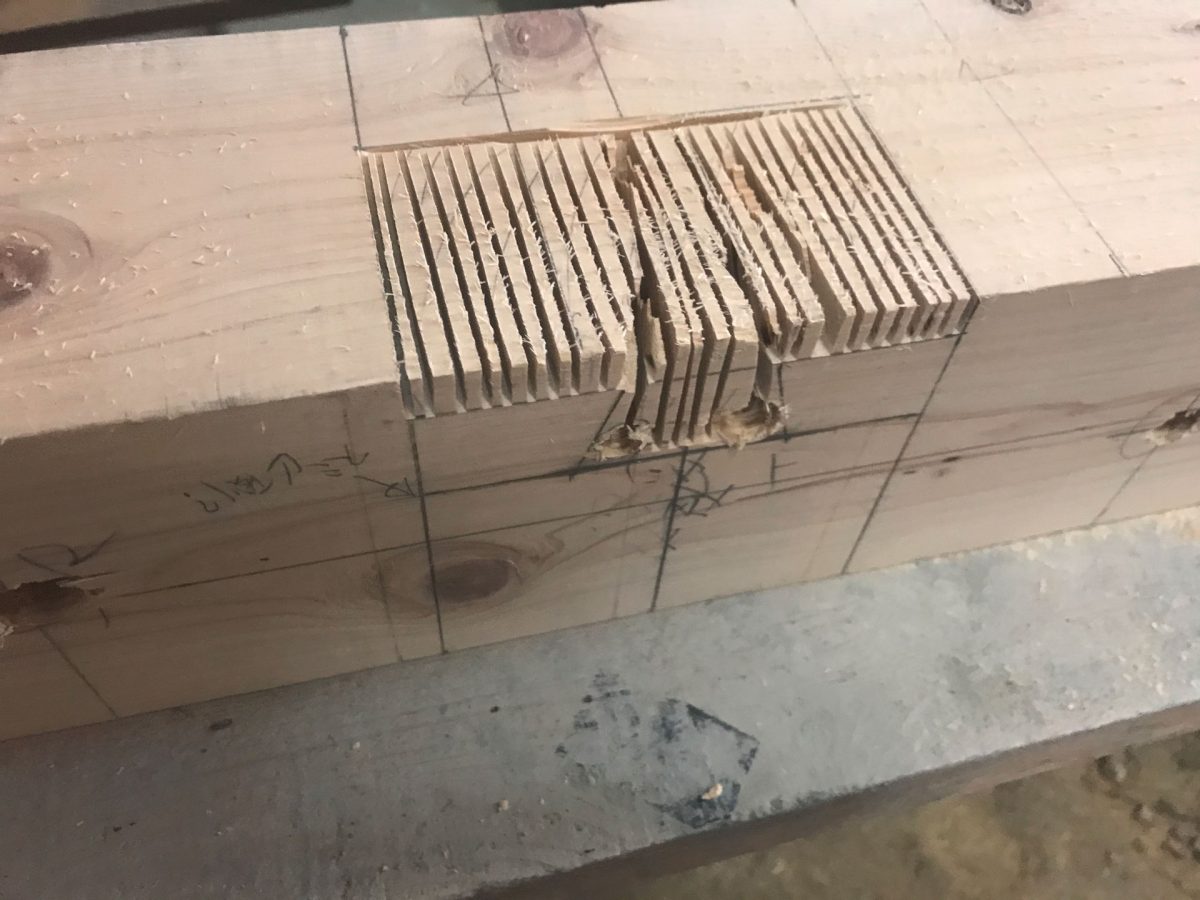

墨付けして高さの限度にテープを巻いてドリルで穴を空けます。

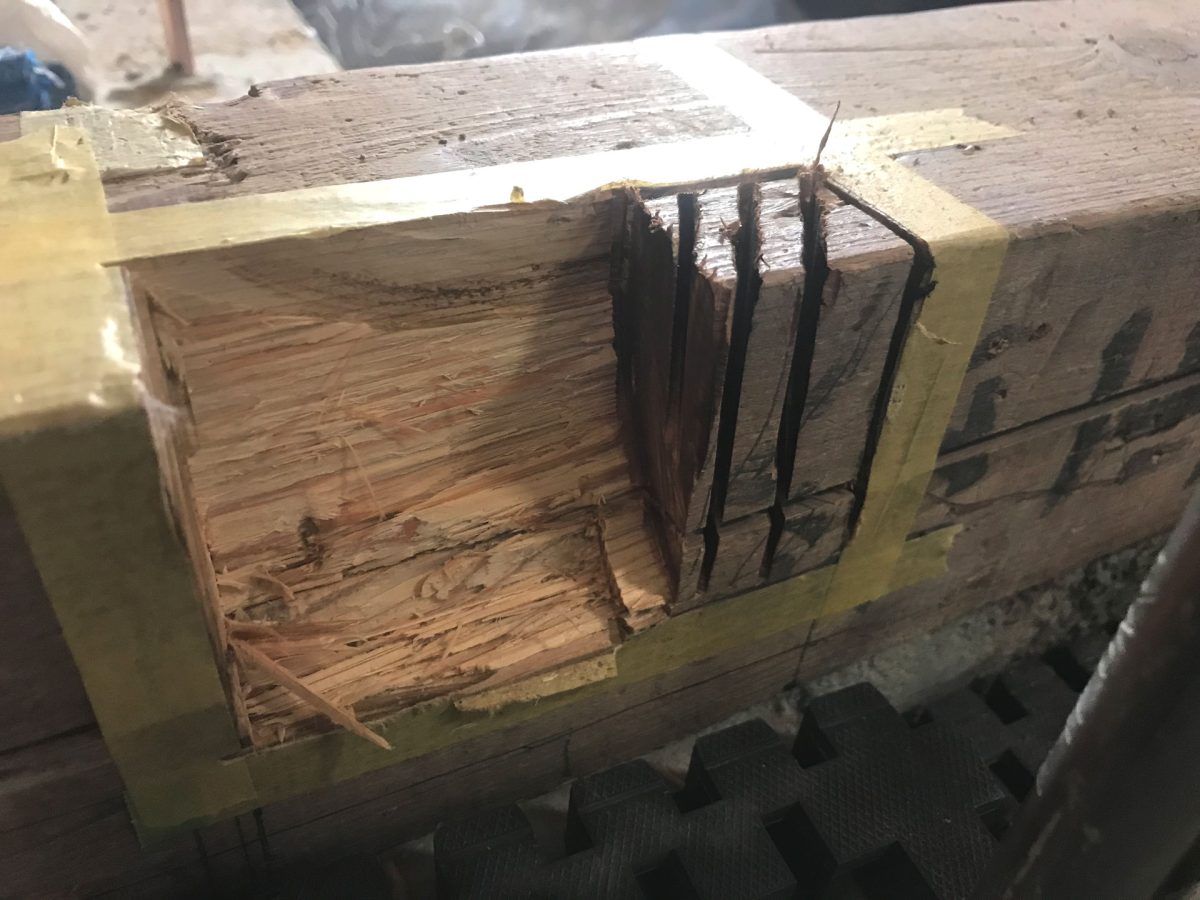

大入れとメスの部分に丸ノコを複数回入れて

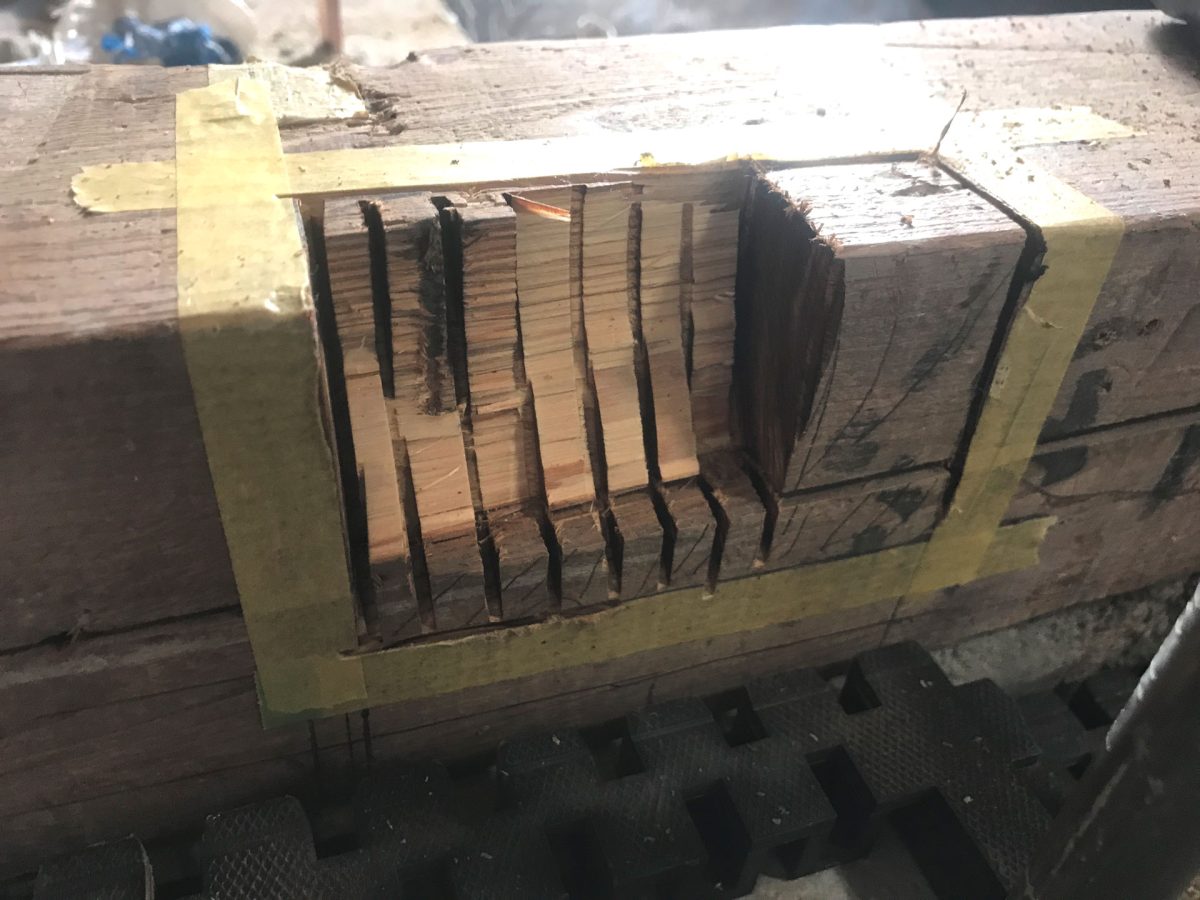

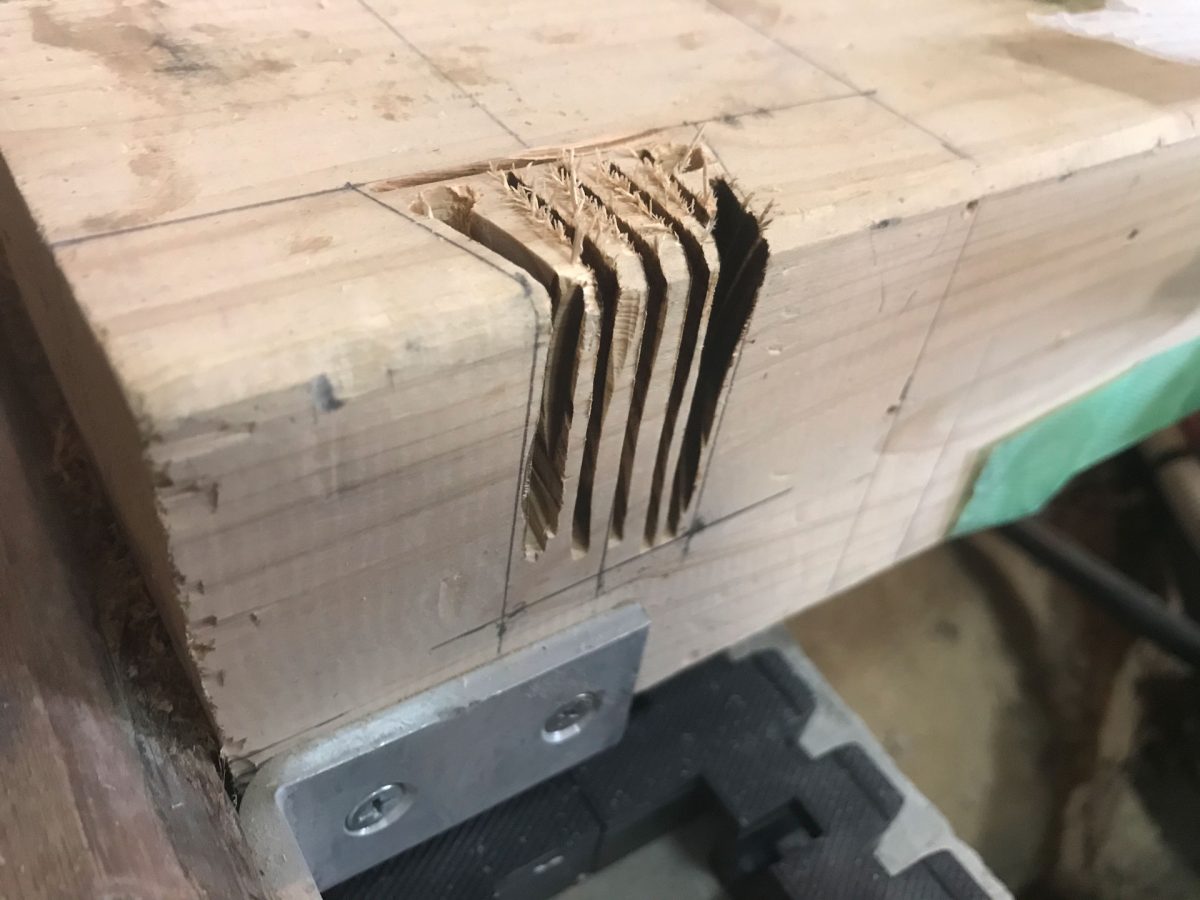

ハンマーで割って

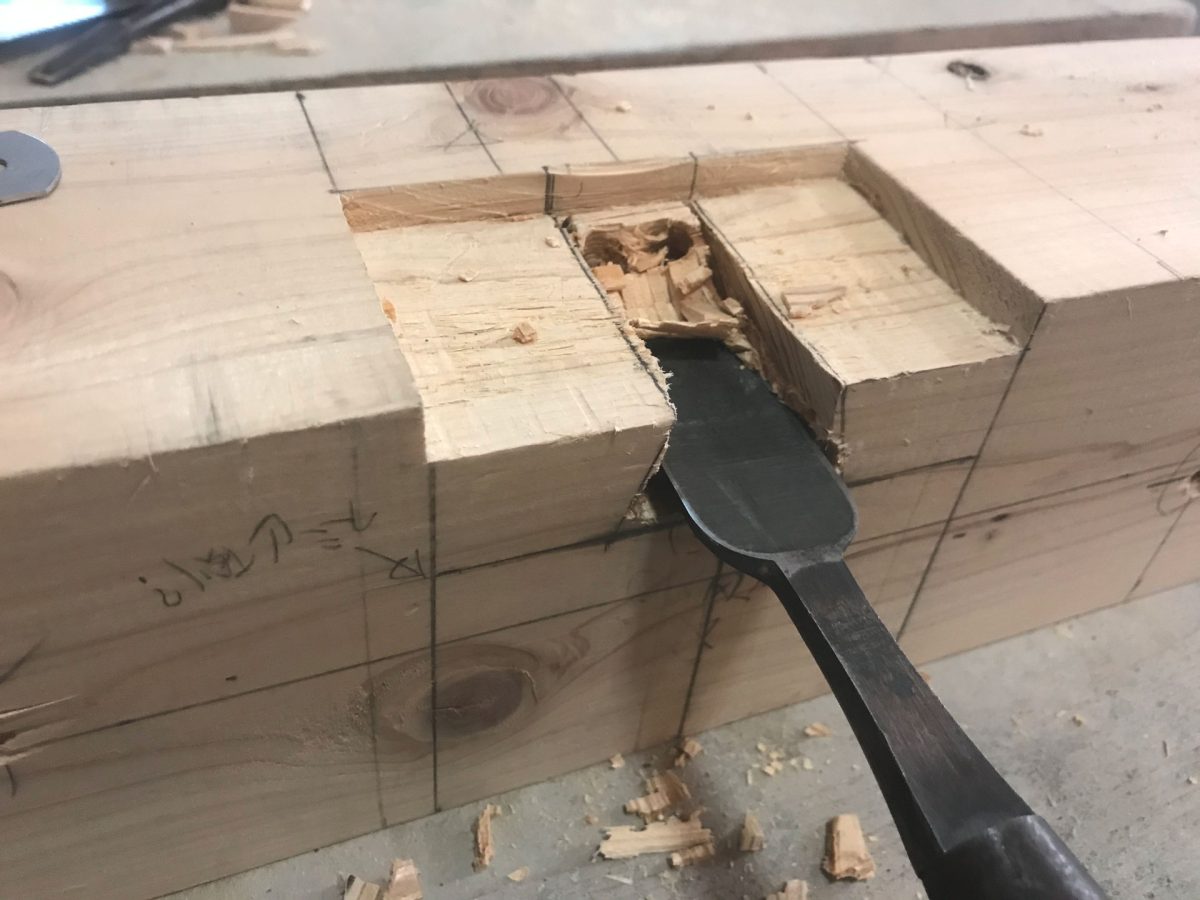

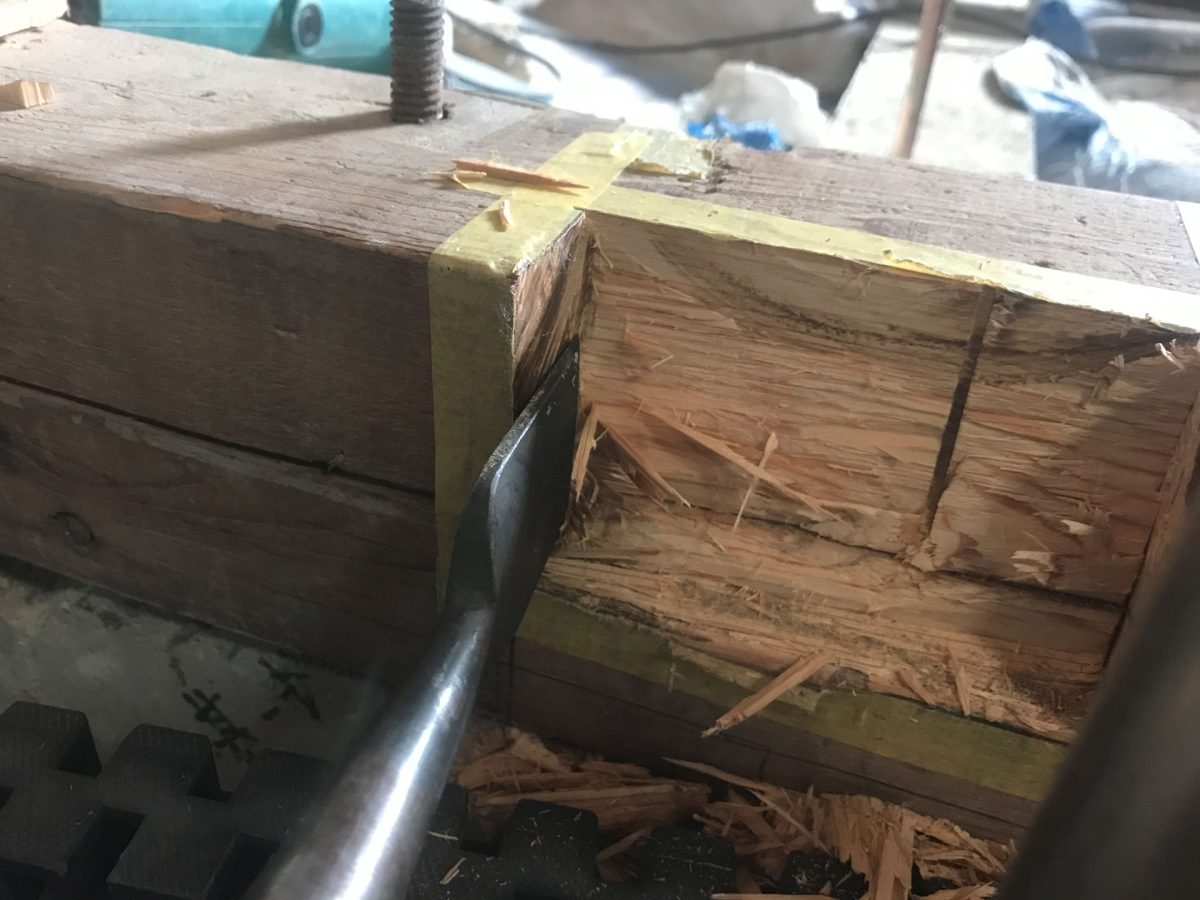

ノミで削ります。

こんなモンでしょうか。

遂に接合

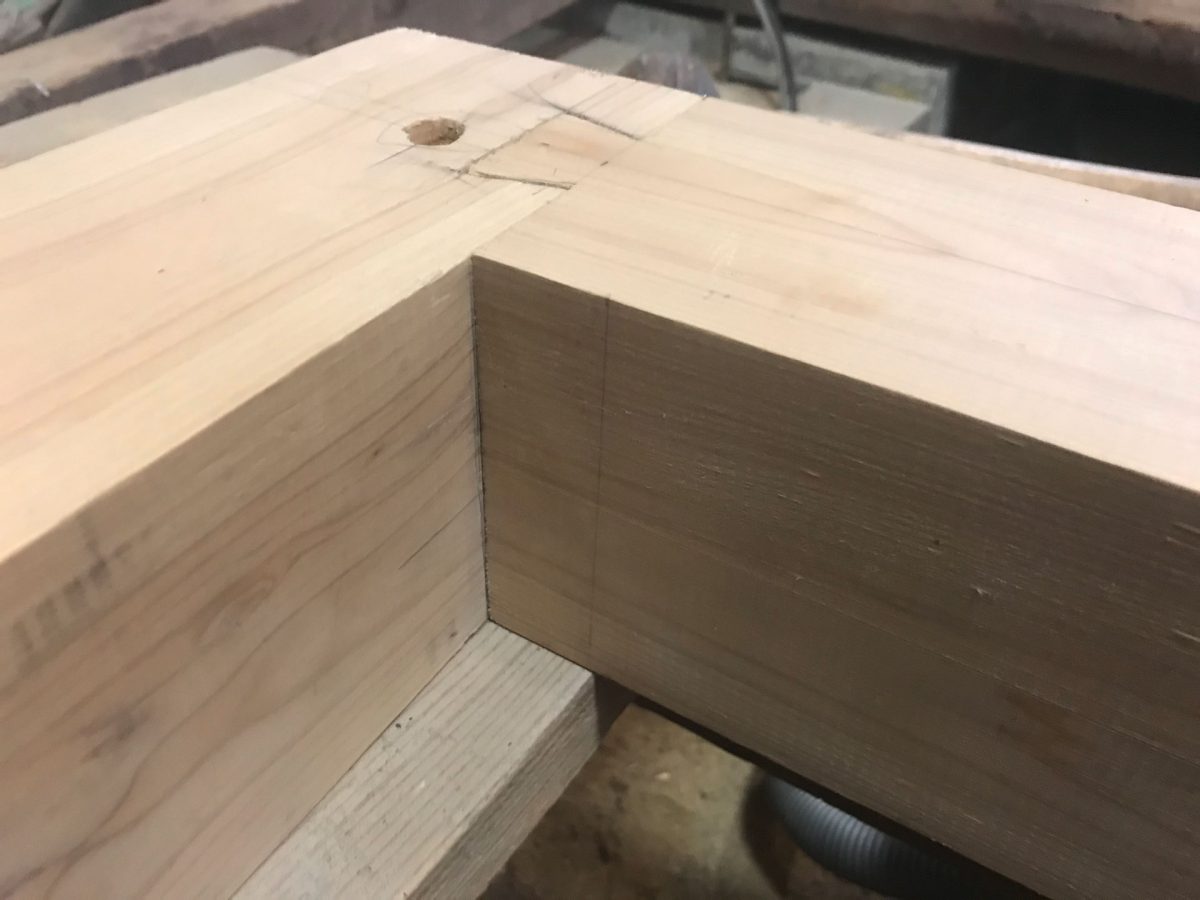

やっと接合
面取りしているので少し空いてるように見えますが実際にはそんなに隙間は空いてないです。
結構マシ目なのではないでしょうか・・・

じゃぁこのクォリティはどうなのよ？

比較対象は既存のコレ

いや、コレよりいいでしょ？

という事でOK。

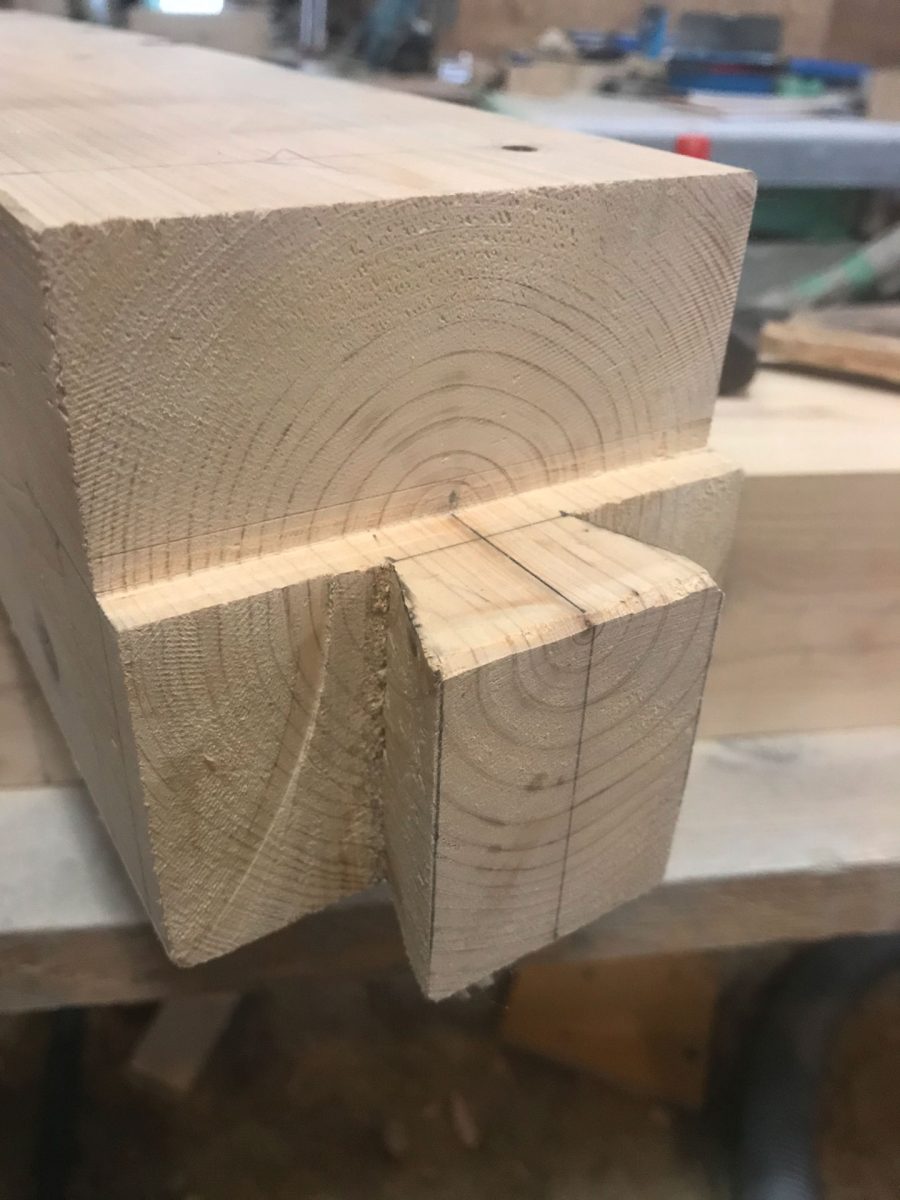

遂に初めての大入れ蟻掛け完了しました。

ポイントC 大入れ

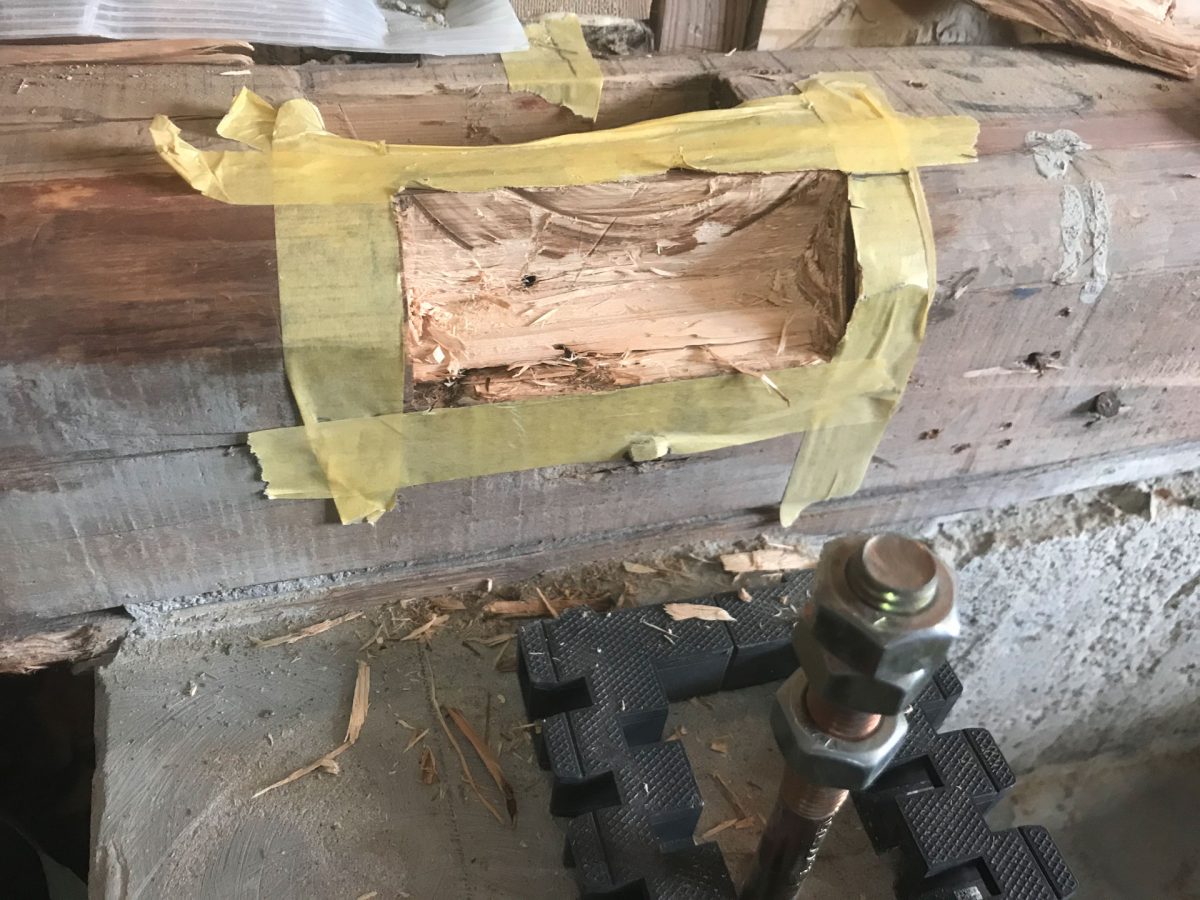

既存土台にメス側を彫ります。
写真が無いですがもう少し綺麗に仕上げてます。

オス側を作ります。
Bに「大入れ蟻掛けのオス側」が仕上がっていますのでミスは出来ません。

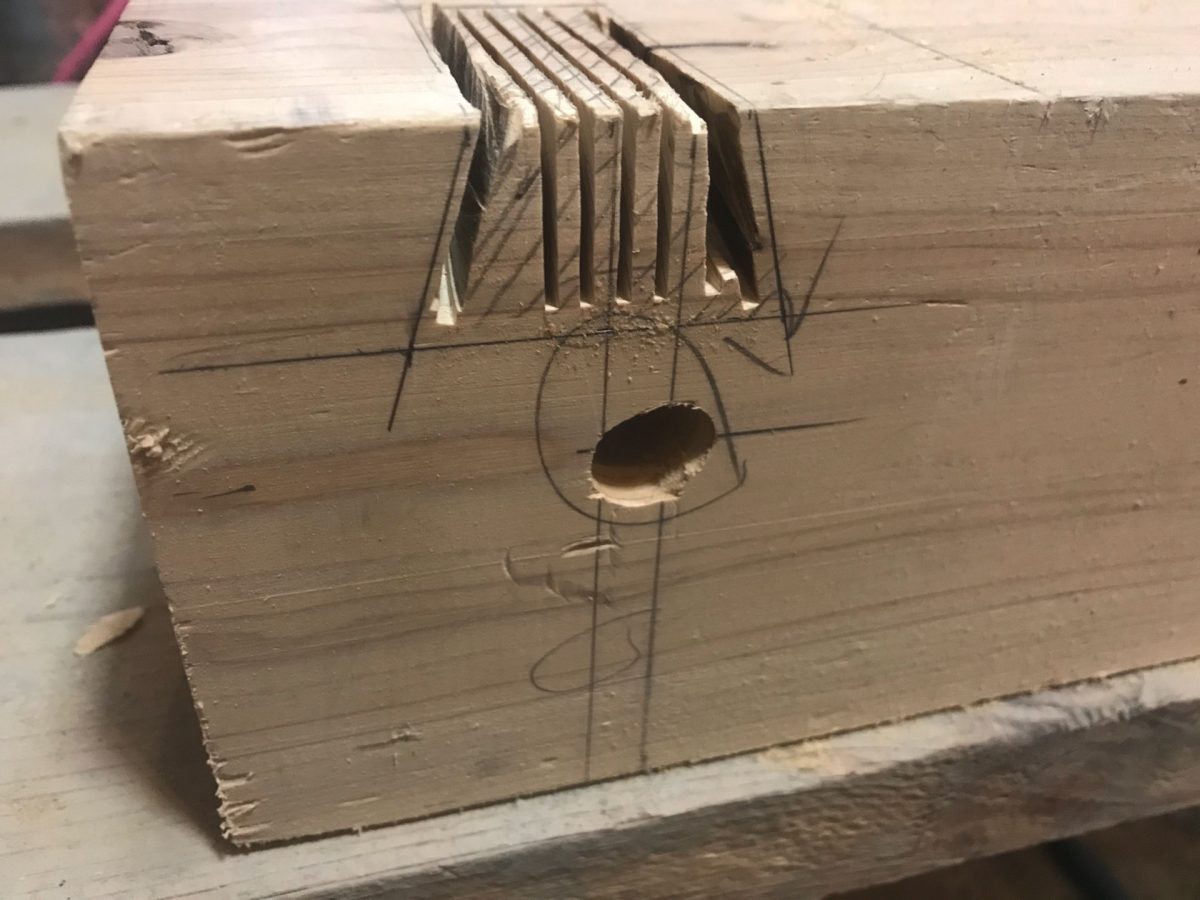

アンカーボルトの穴を空けて

ガキーーーン！！

こちらは楽、OKです。

ポイントD・E ※これダメなヤツ

分かっている方は一瞬で分かると思いますが
この方法は間違っています。

ポイントD

メス加工します。
何が間違ってる？アンカーと近すぎる？
いや、確かにそれもダメだと思いますが、そこじゃぁないです。

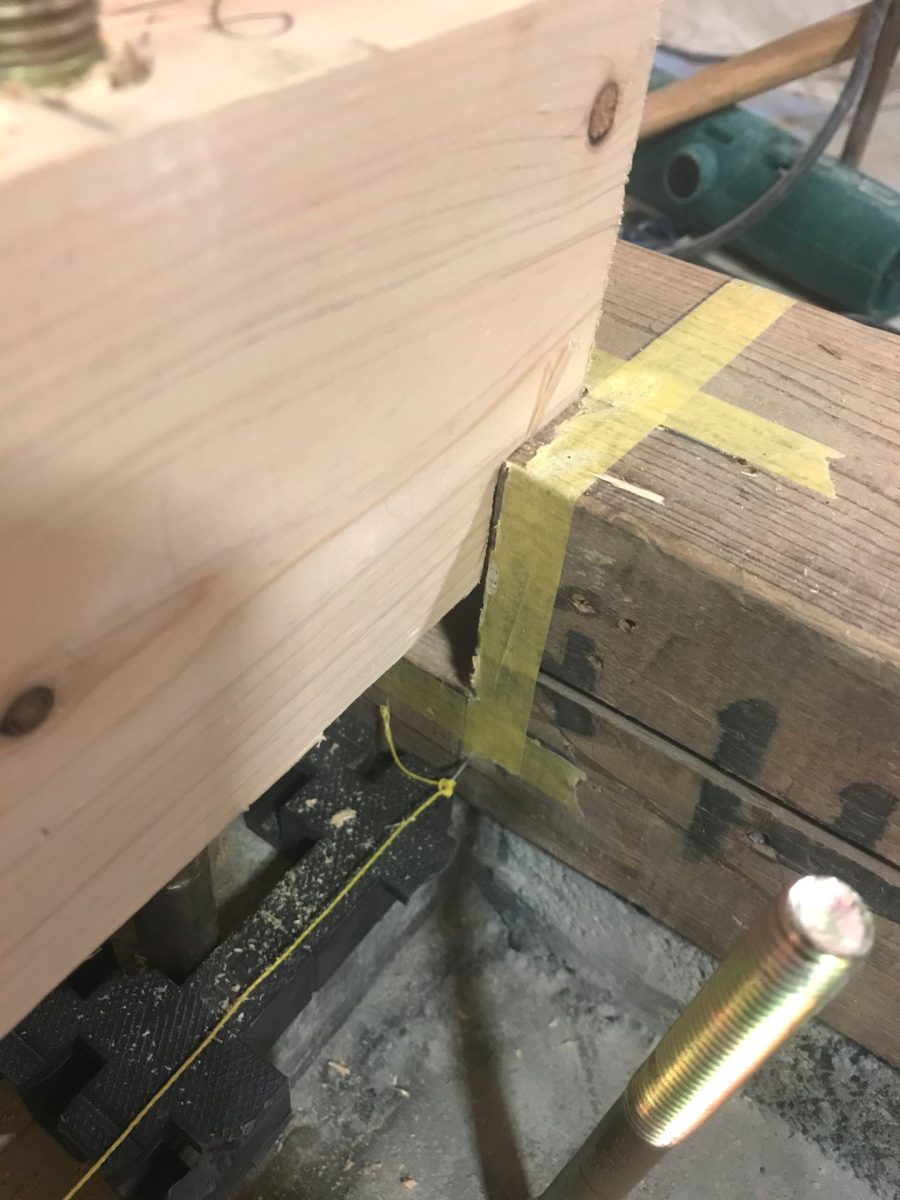

オスも造って仮付け
加工寸法自体はOK

ポイントE

ポイントEのオス側です。
既存土台の補強材に連結させるので金物のスペースを削ります。

この補強はDIY開始当初に行ったもので、しょぼい金物が付いています。
ここで更に補強しますのでもう取り替えずにこのままでいきます。

よし、大体良さそう
ハンマーでカンカンカン・・・

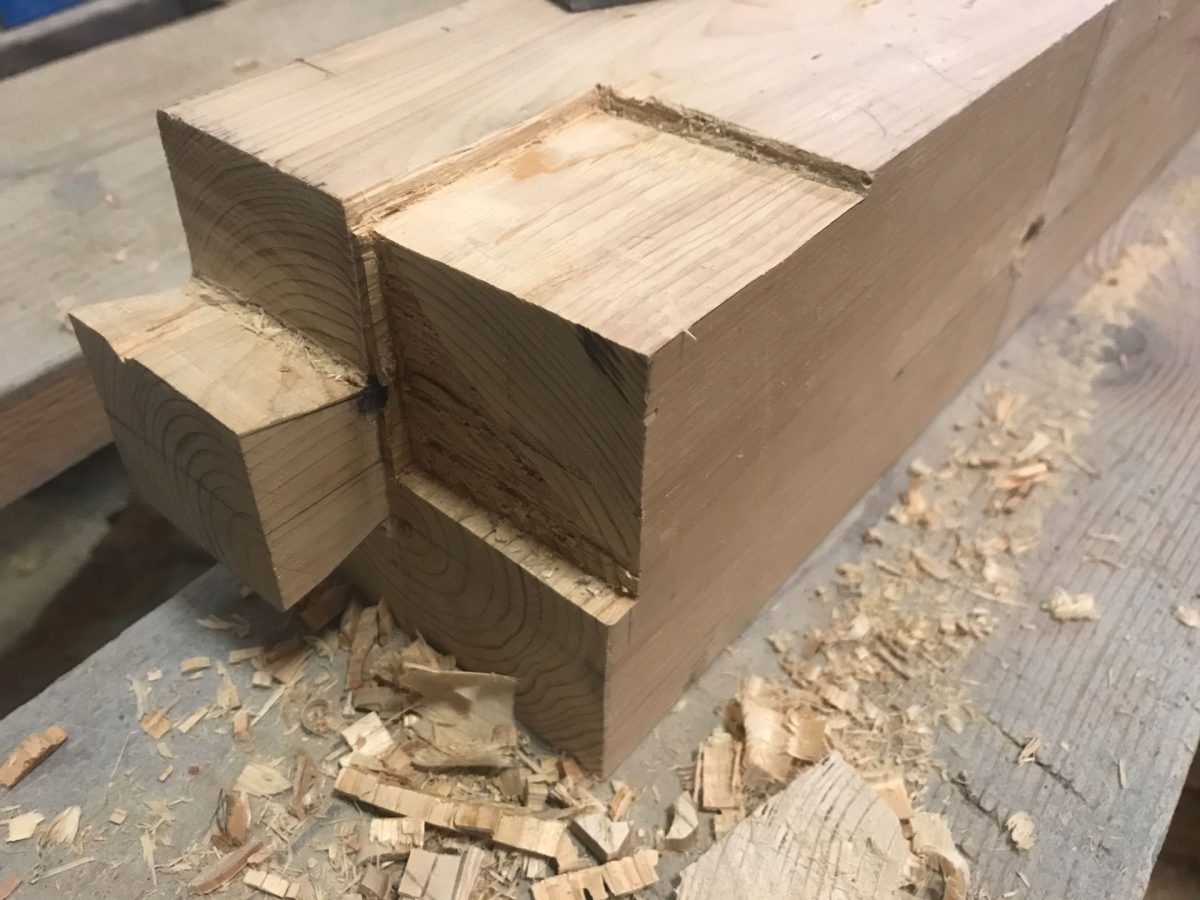

ポロッ・・・

はうっ・・・・・？！

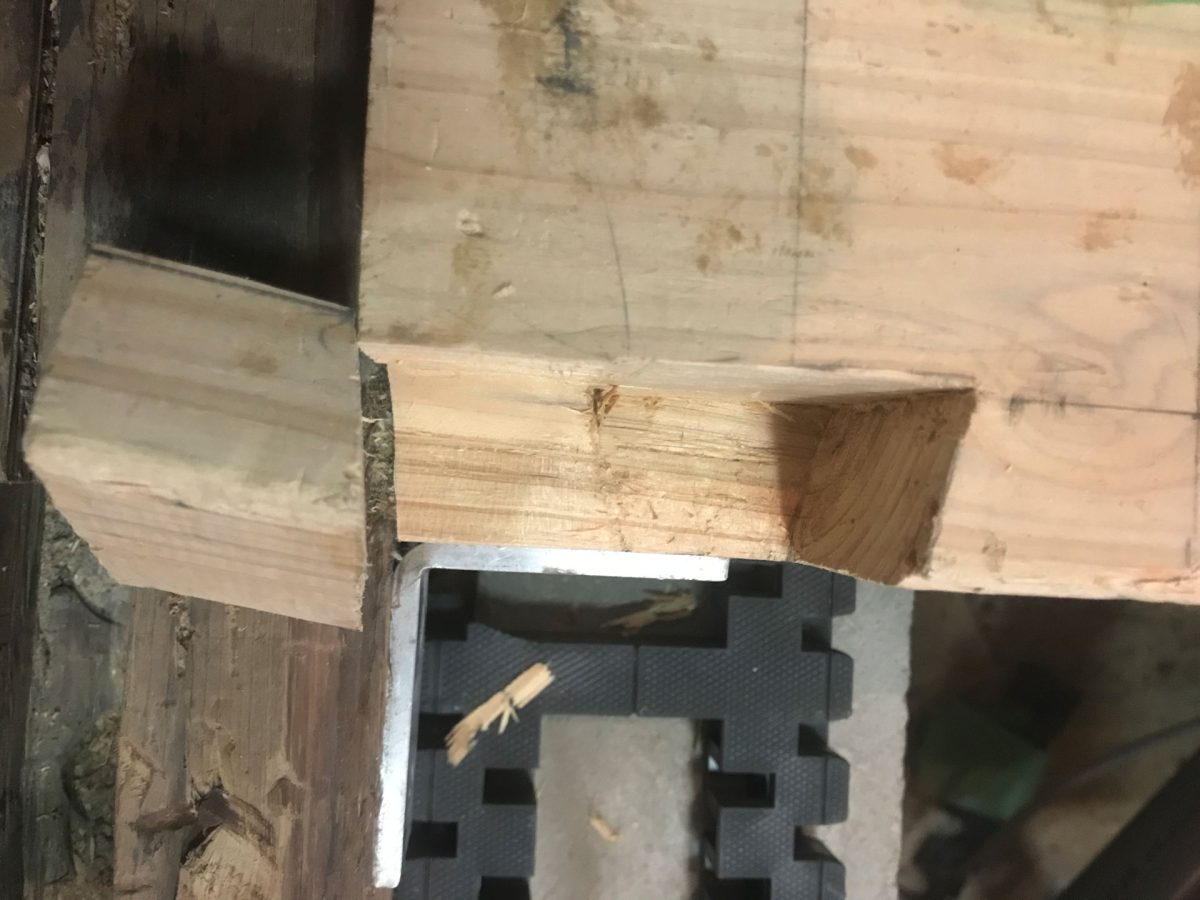

吹っ飛んだ・・・
結果からみれば歴然ですが
吹っ飛んでから過ちに気づきました。

どうすればよかったか？

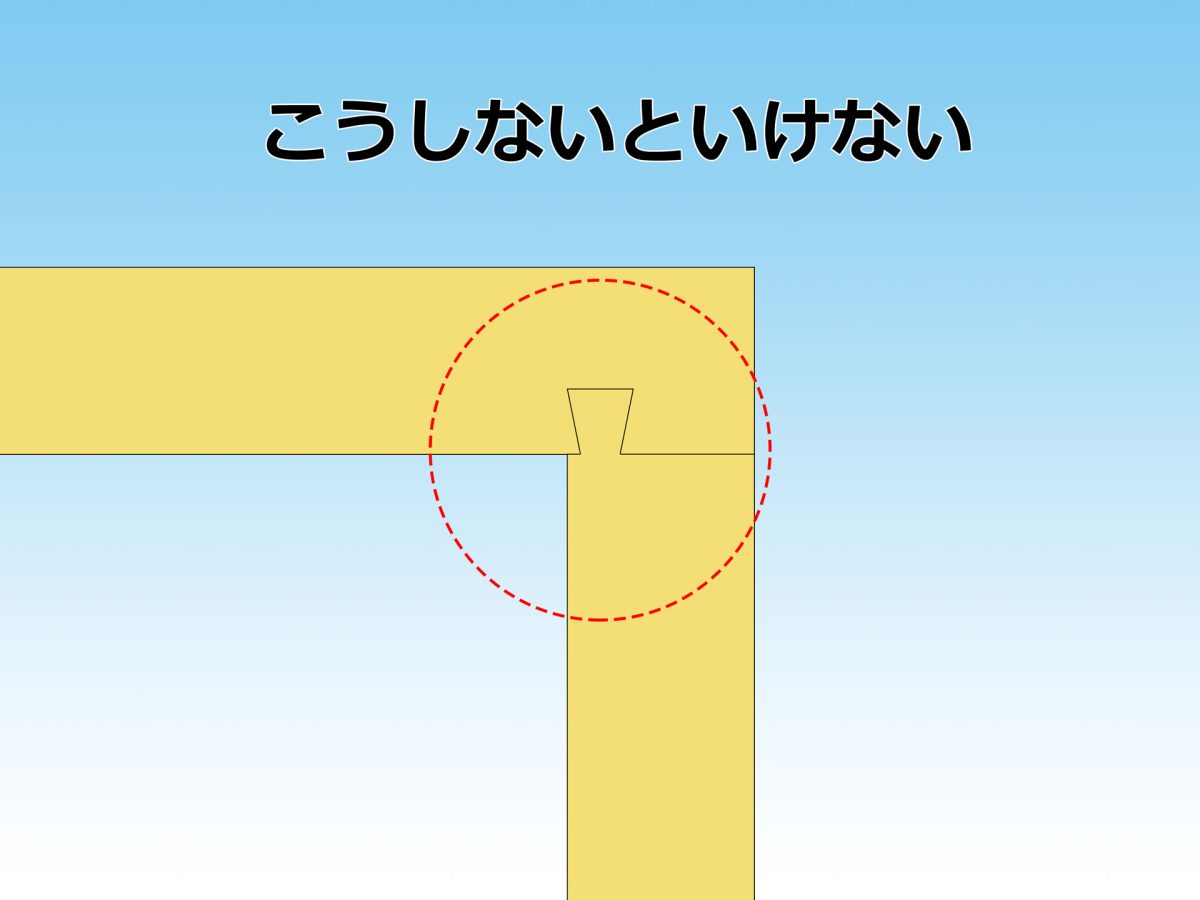

では、このような角はどうすれば良かったかというと吹っ飛ばないように仕口をずらすようです。
やらかしてから見ると「確かにそうだな」と思うのですが流石素人！気が付きませんでした。

DもEも同じ間違えをしていますが、そもそも親材の補強材なので金物で固定して条件は満たせると思いますのでこのままいきます。

本取付

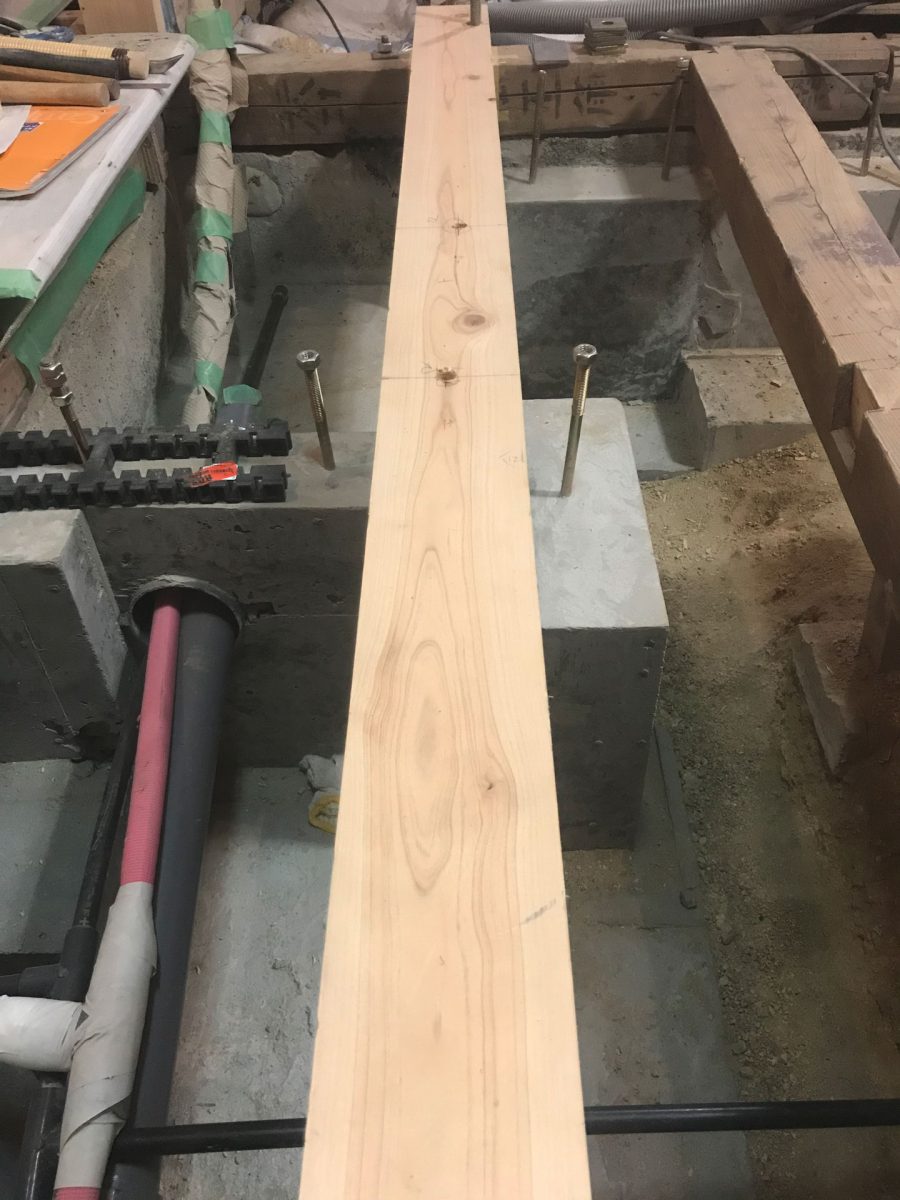

土台を本取付します。

アンカーボルトを固定

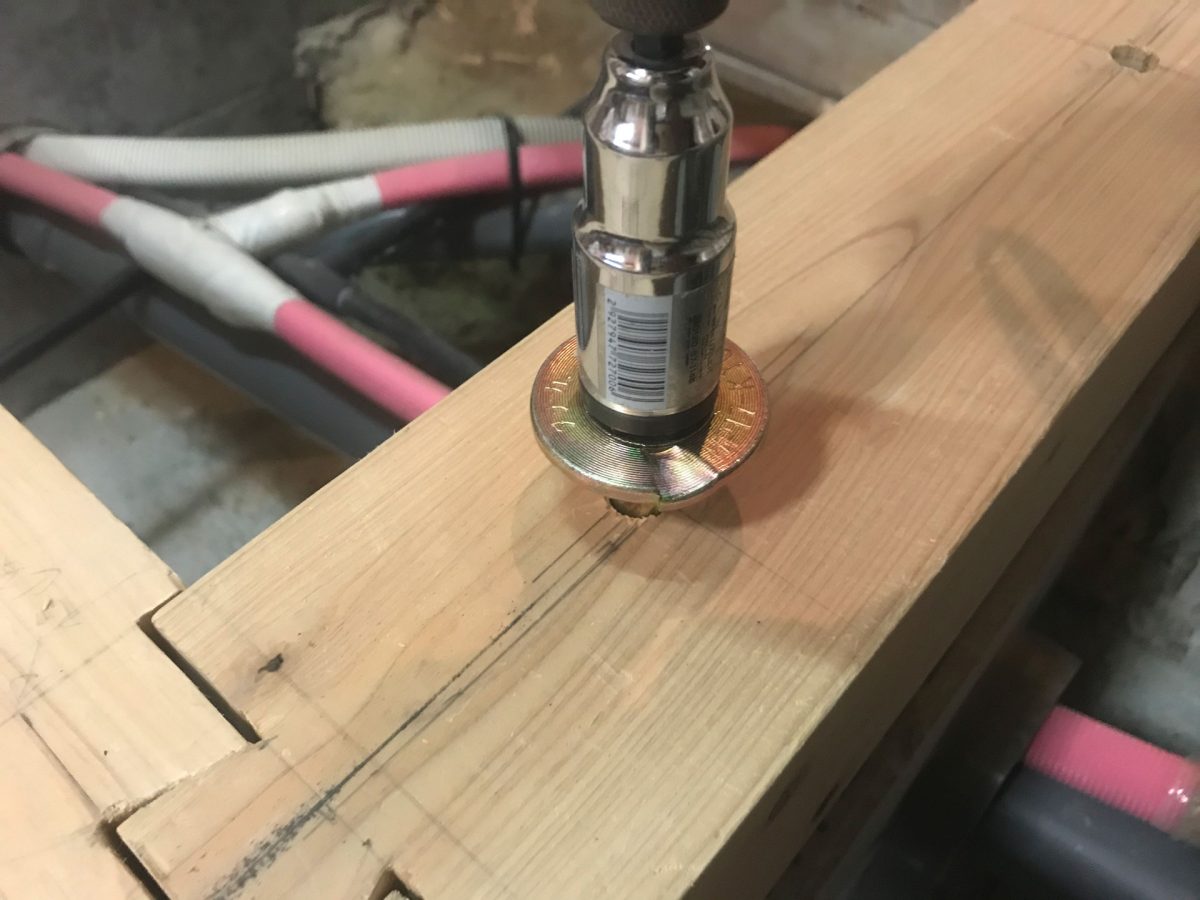

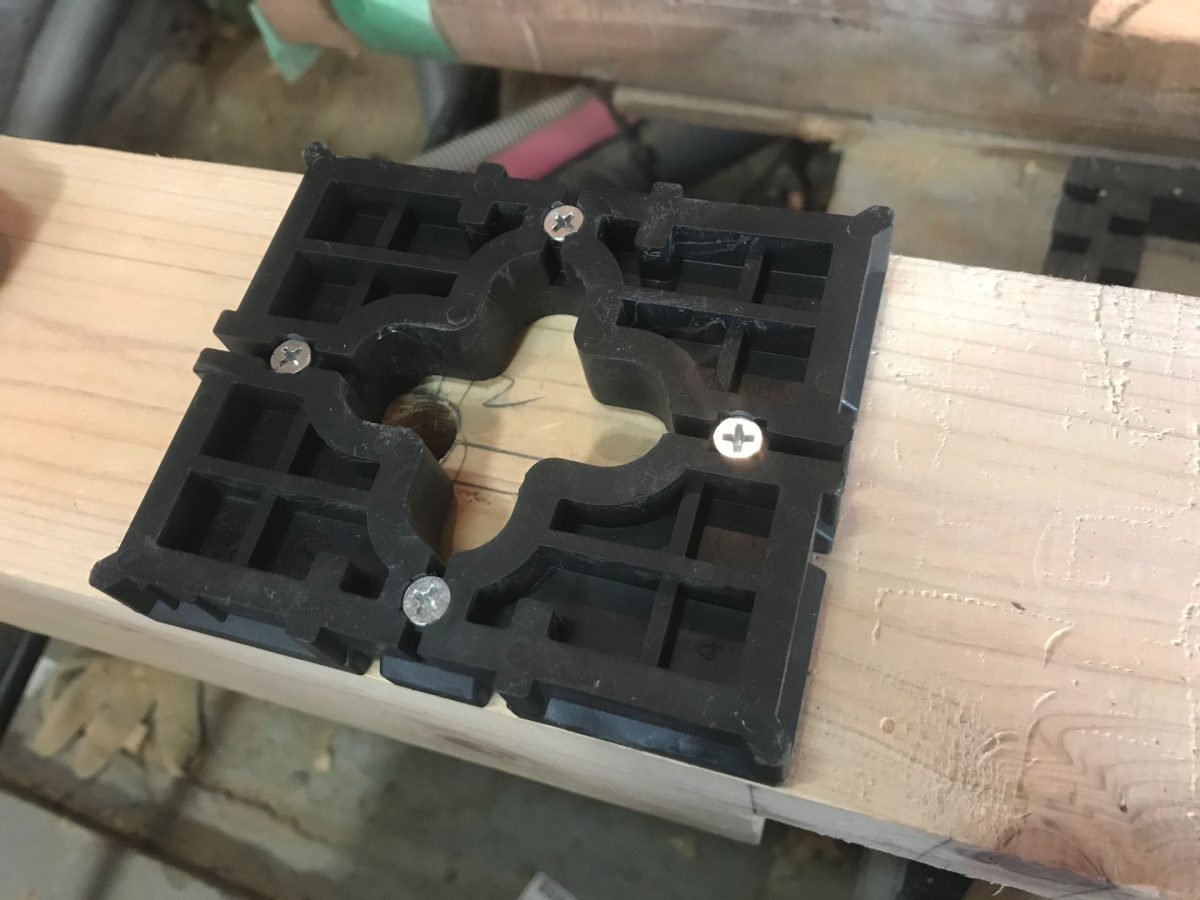

この座金、裏に刃が付いていて専用のビットで回せば土台を掘って沈んでくれます。
こんな便利なものがある事を途中で知りました。
「座掘機能付き座金」というようです。
ちなみにこの製品はタナカの「ザボレス」です。
カネシンからも同等製品が出てますが初めに買ったのがタナカだったので統一させておきます。

普通に座掘りしていた他の座金も取り替えます。

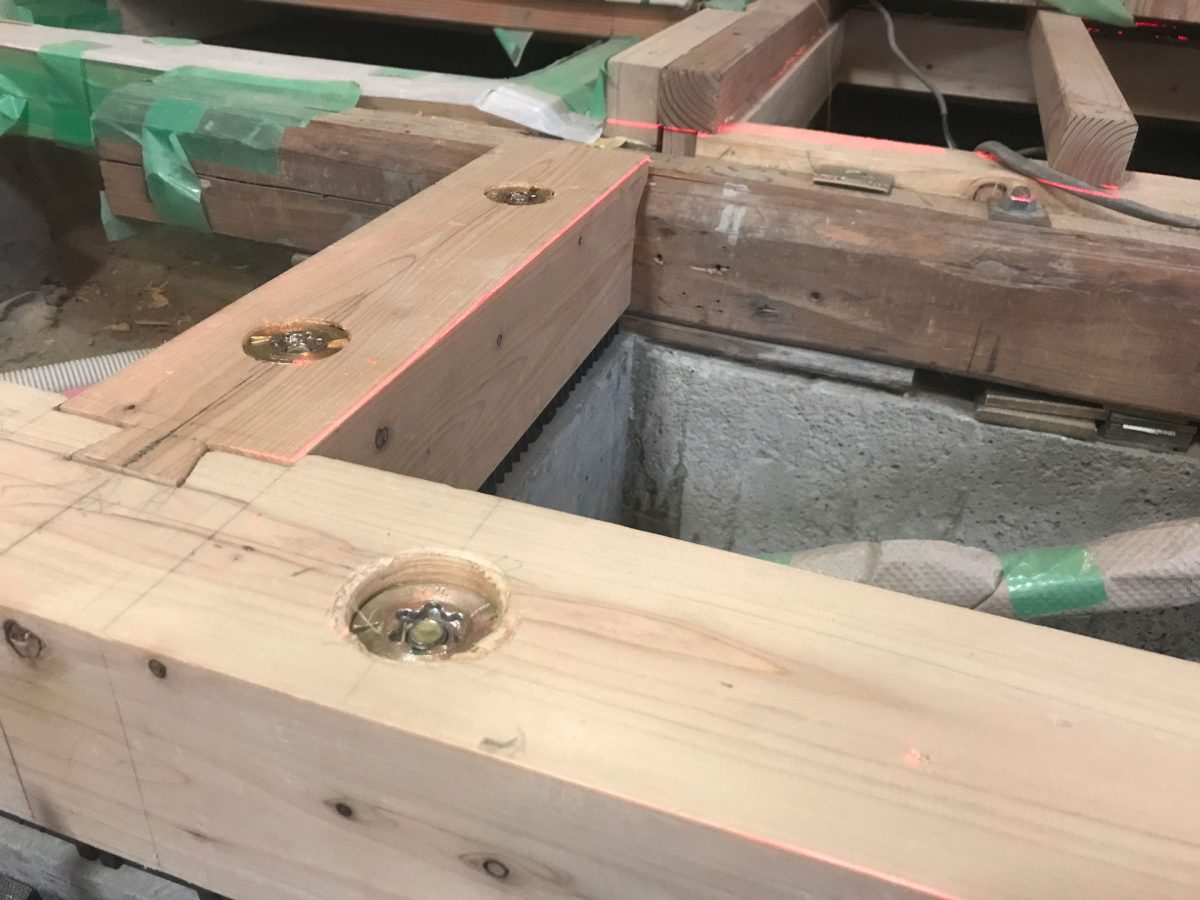

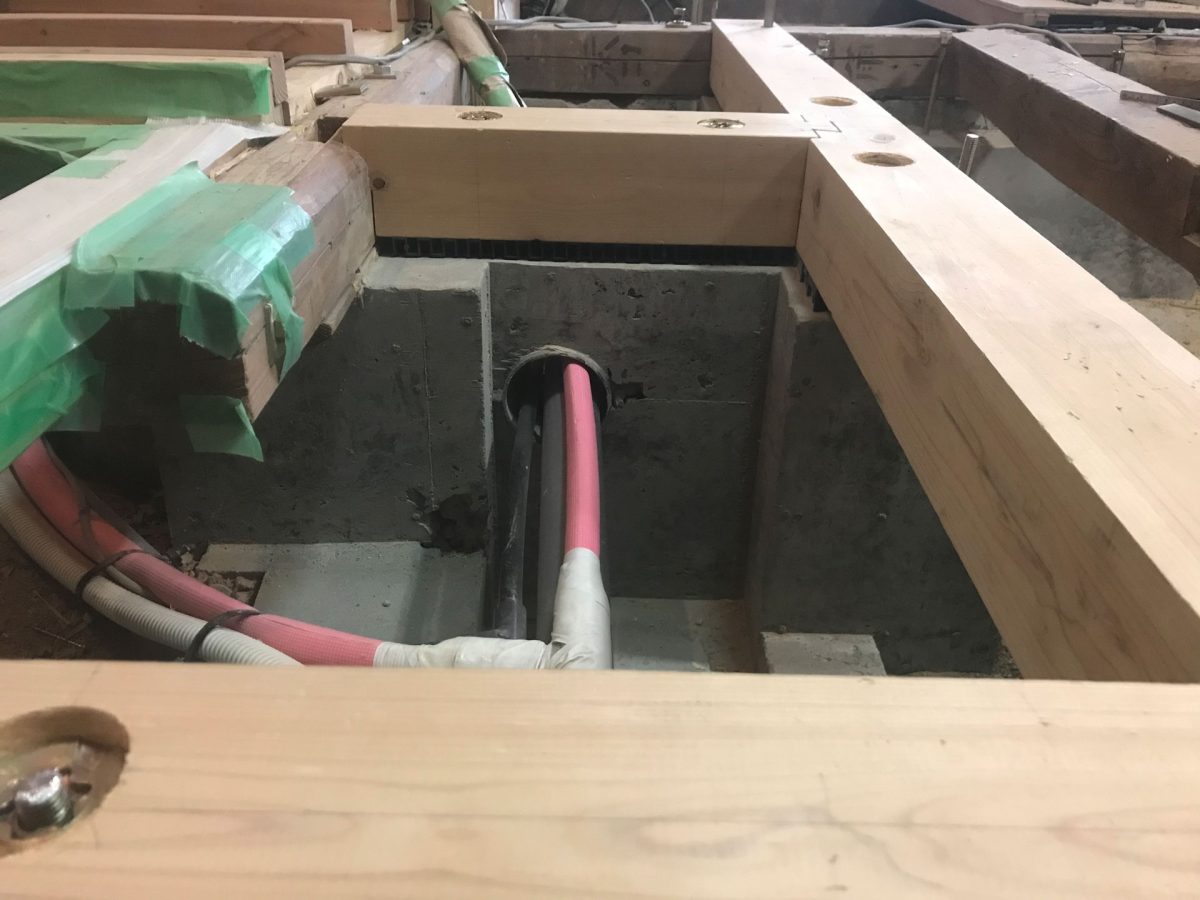

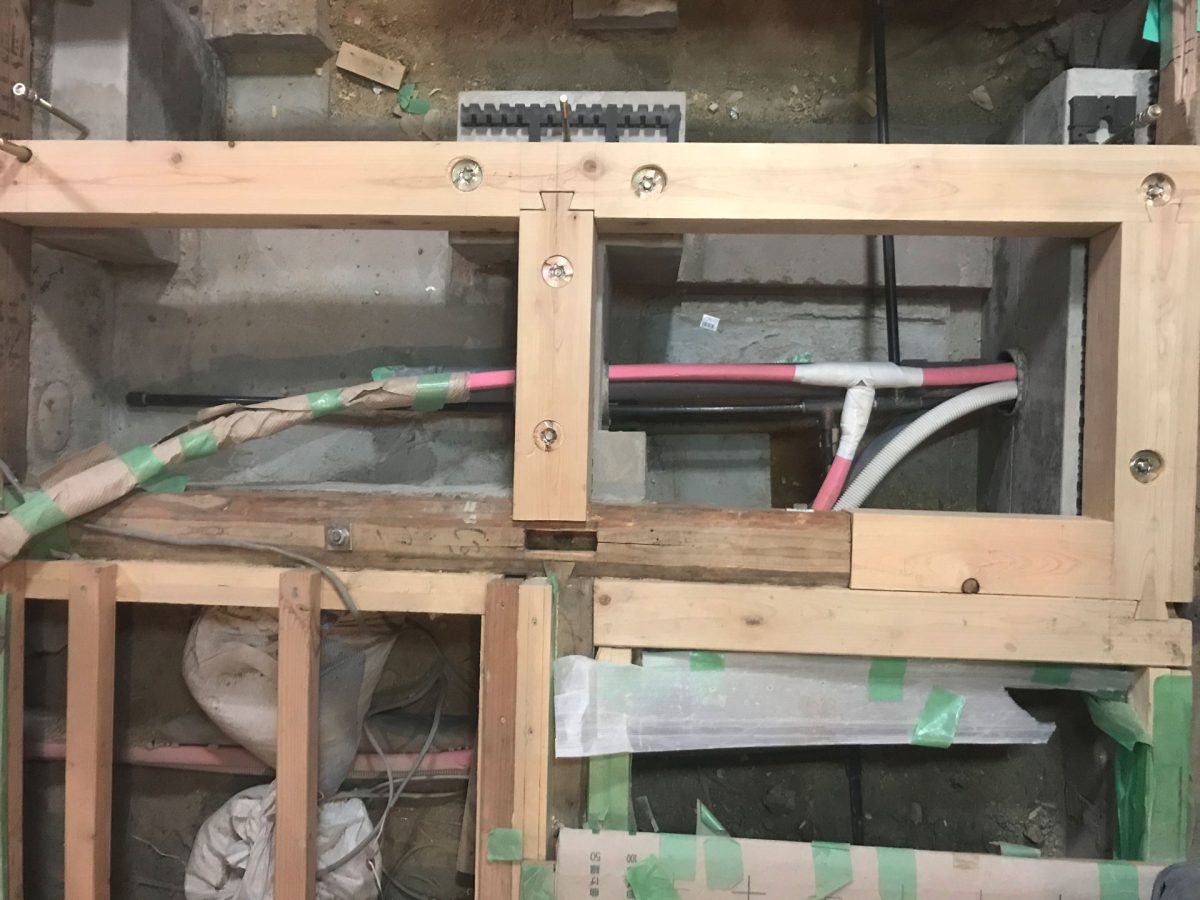

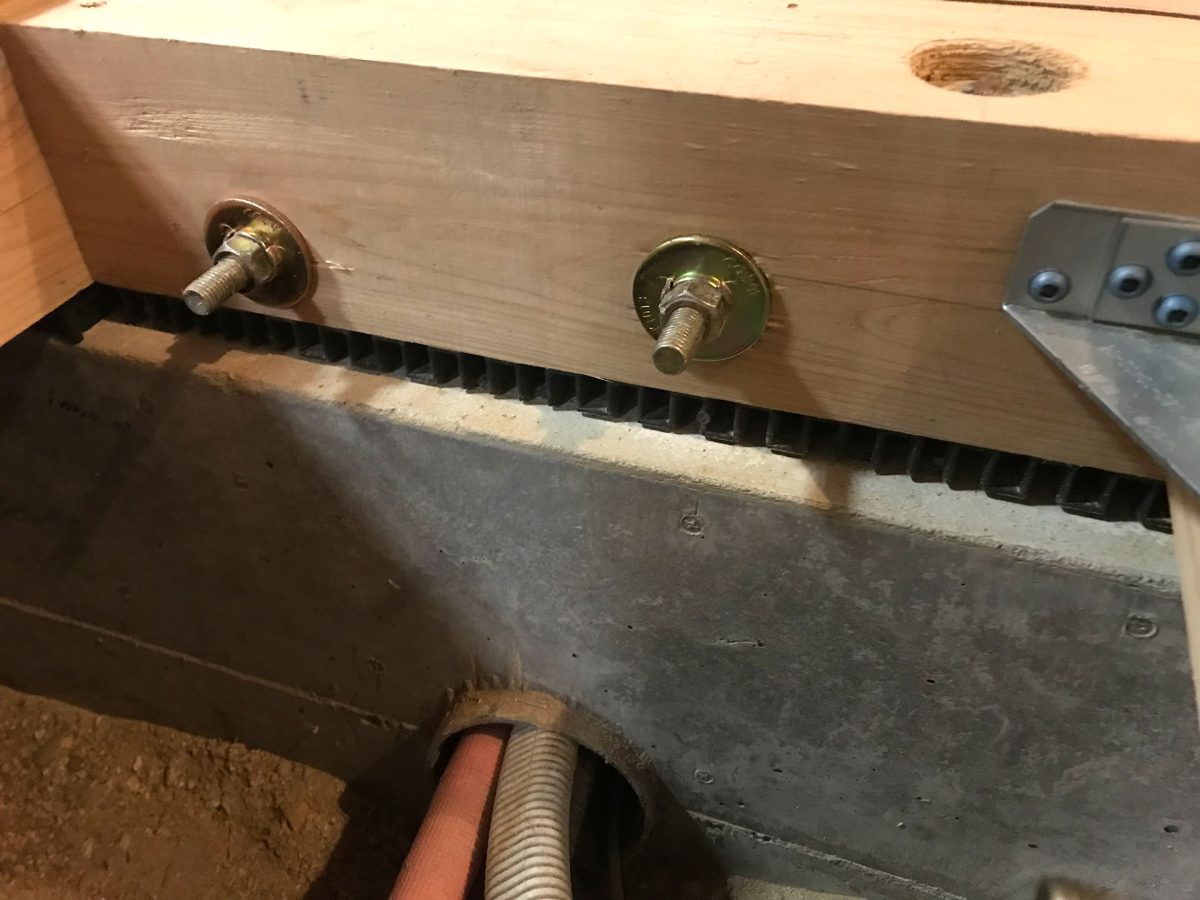

主要部取付完了

上から見るとこんな感じです。

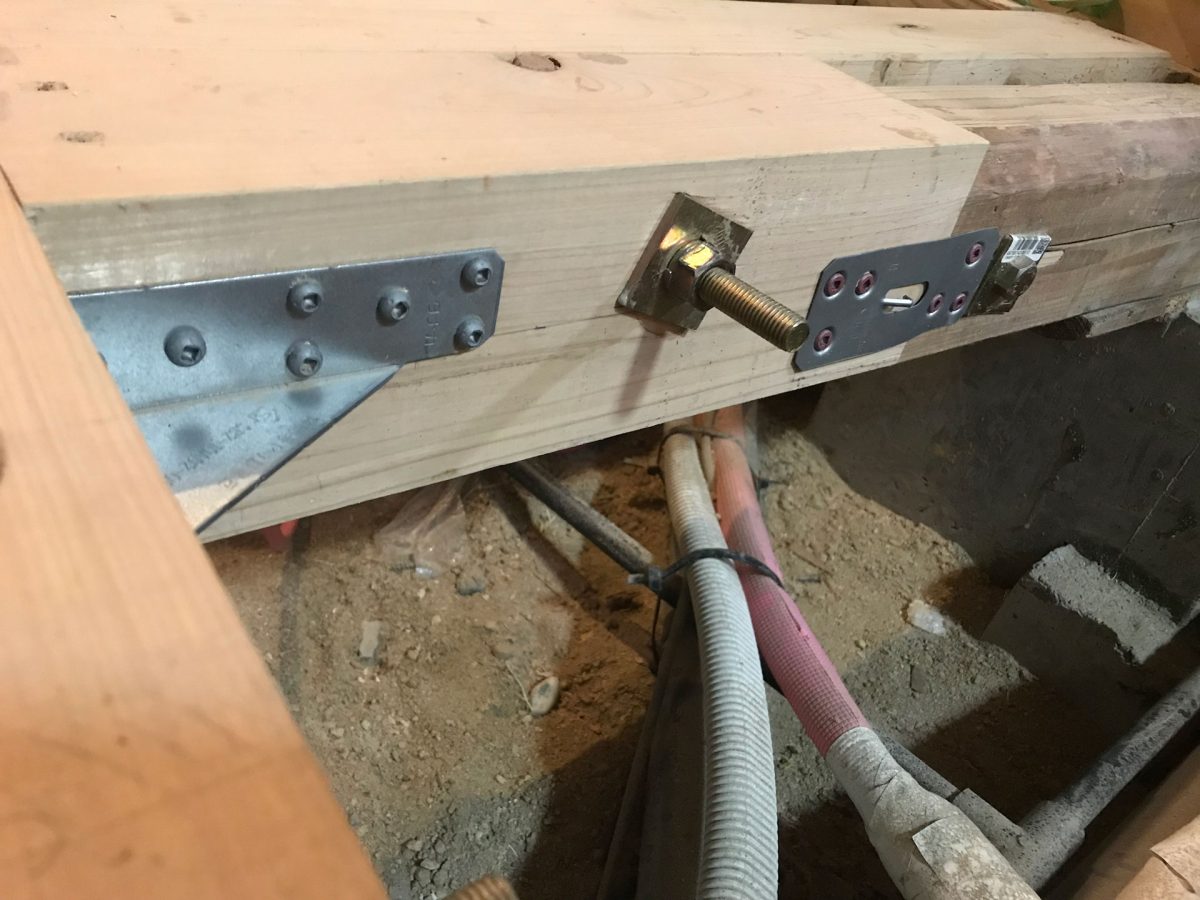

金物取り付け

ひとまず終了です。
