築50年の我が家をDIYリフォーム中です。
ダイニングキッチンの床を貼ろうとして古い床を剥がしたら基礎が割れていたので基礎補強をして現在は既存土台に新しい土台を添えて補強している最中です。

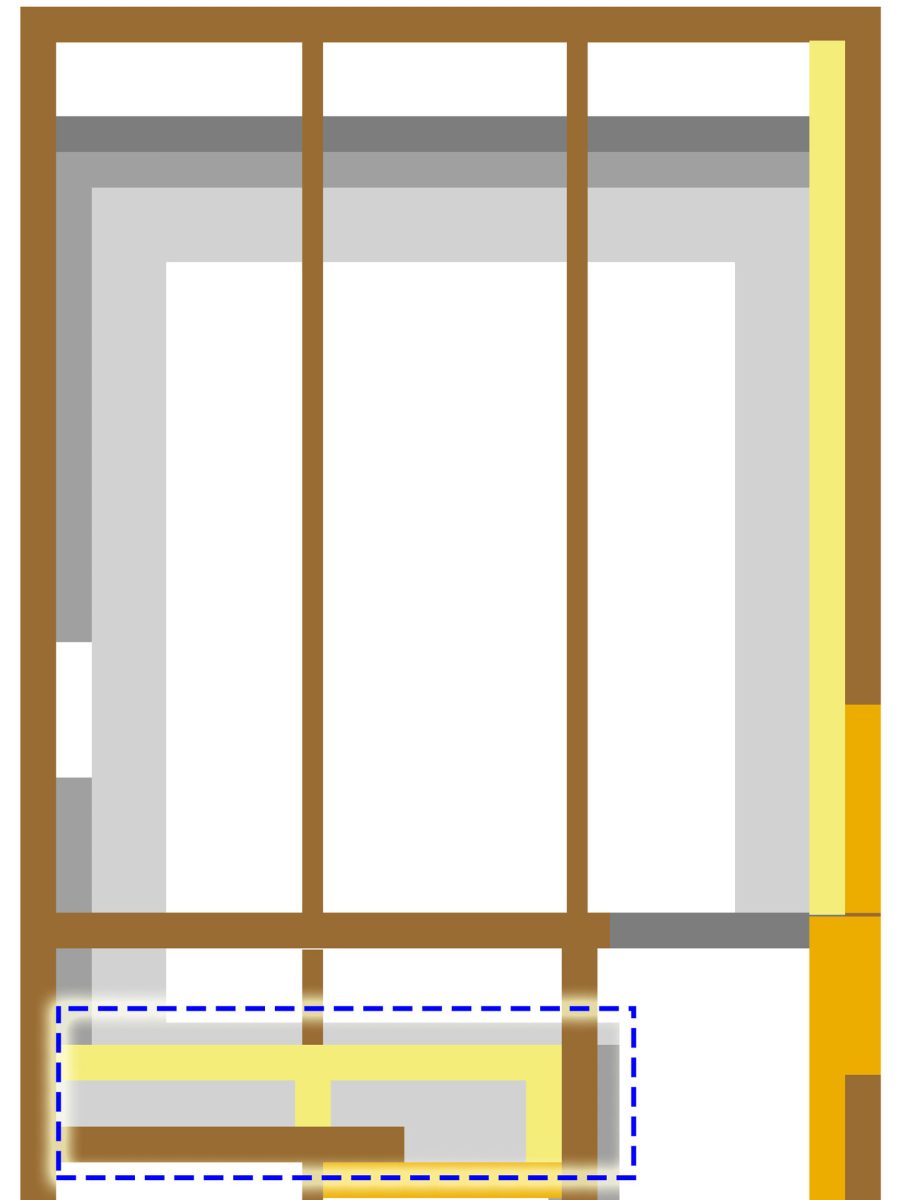

以前ダイニングキッチンの土台を1本初めて作りましたがその後、間取り変更してダイニングキッチンの入口付近に基礎が無いというのはやはり心許無いので廊下に面している所にも基礎作って土台を設置しました。

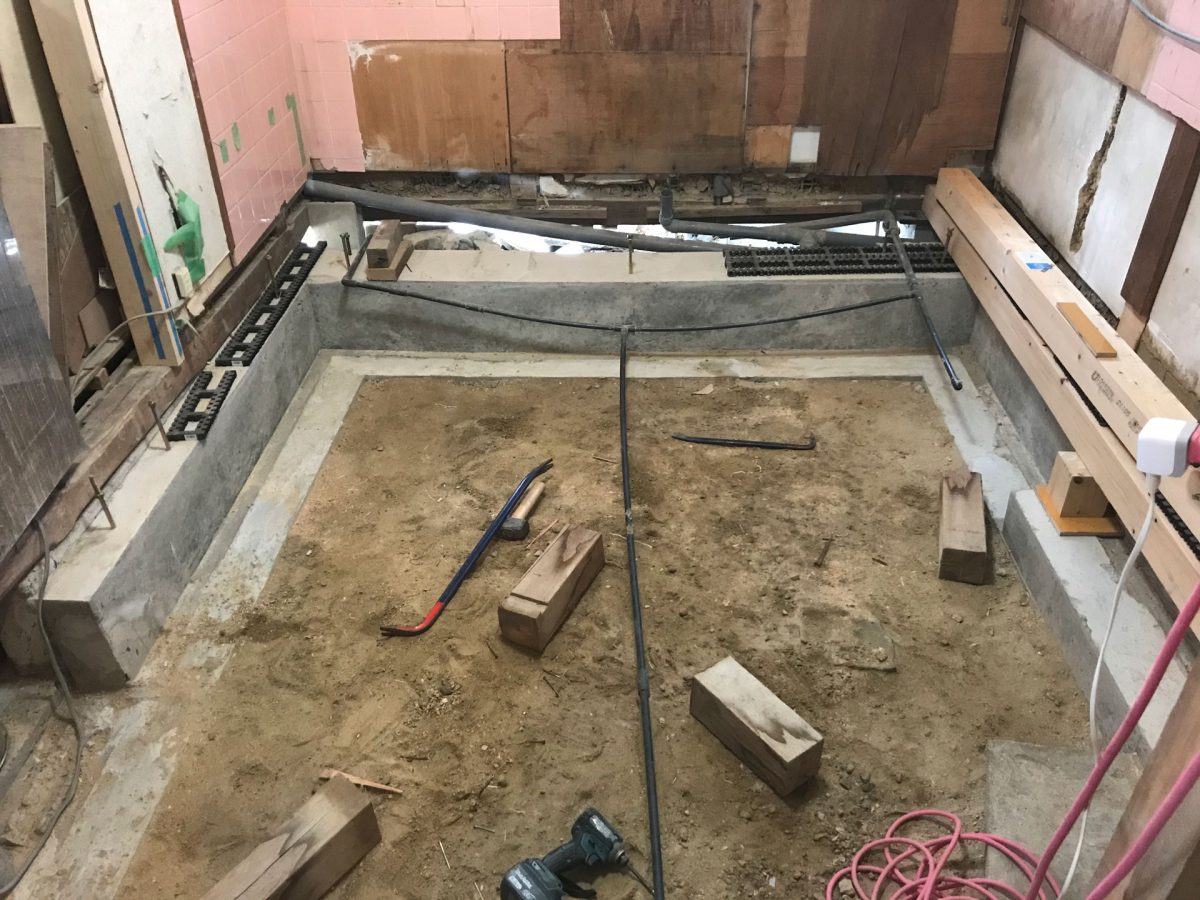

ここが基礎を作成した廊下側です。

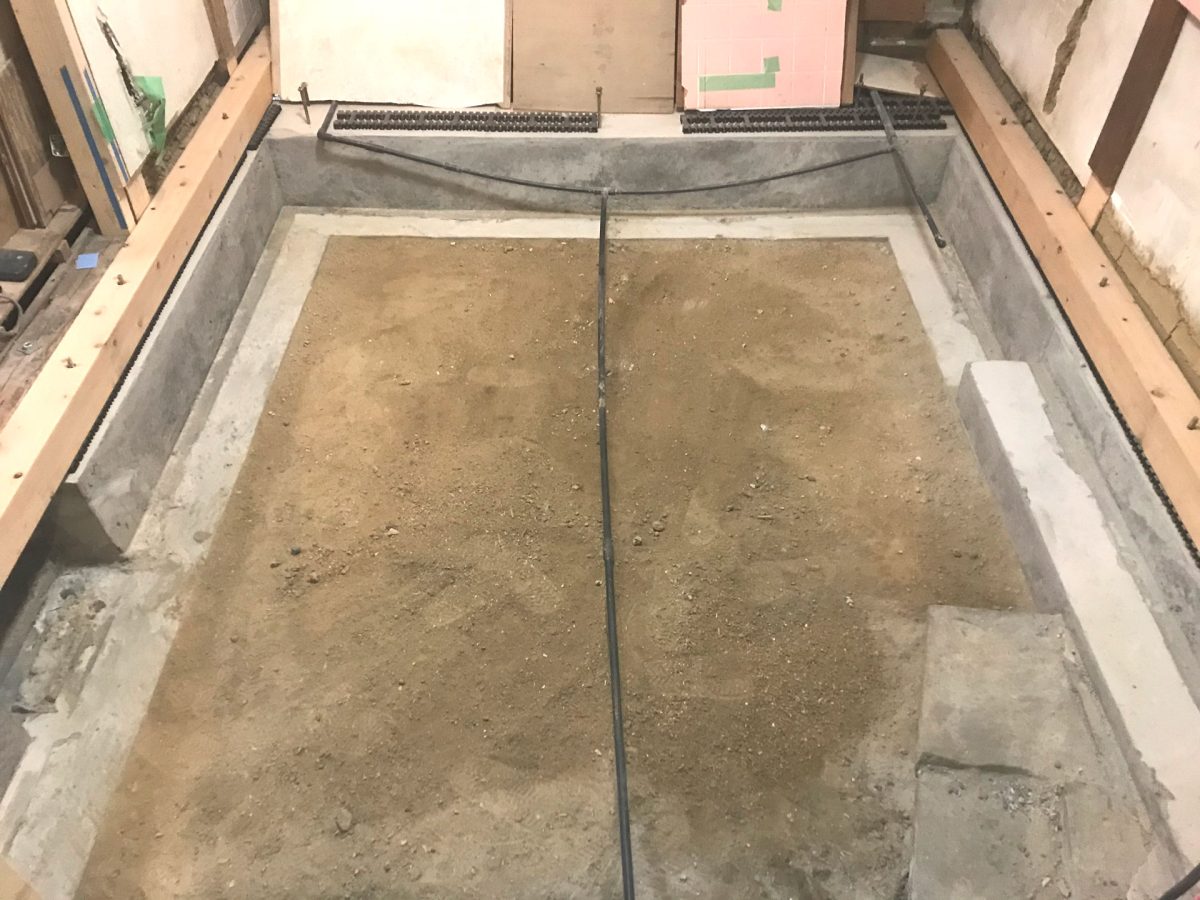

土台を設置してこうなりました↓

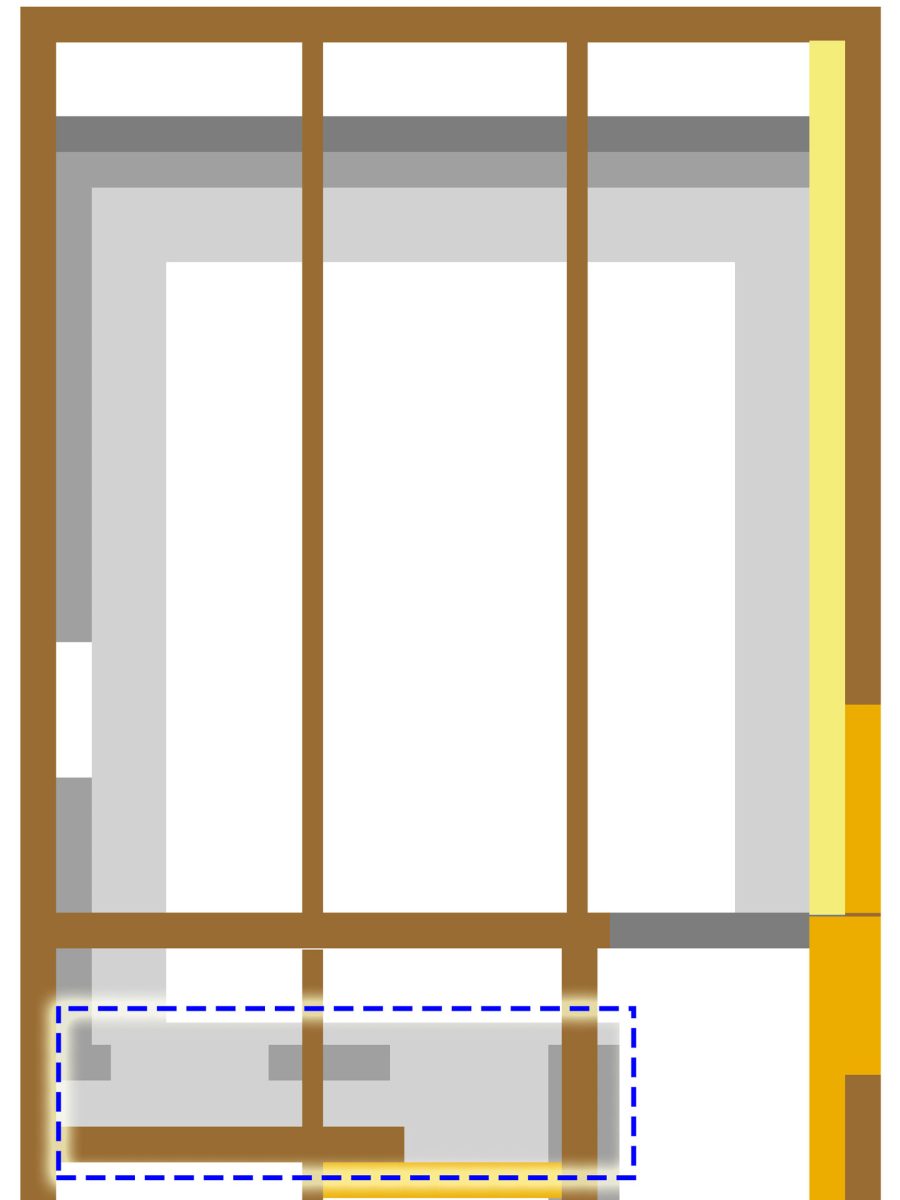

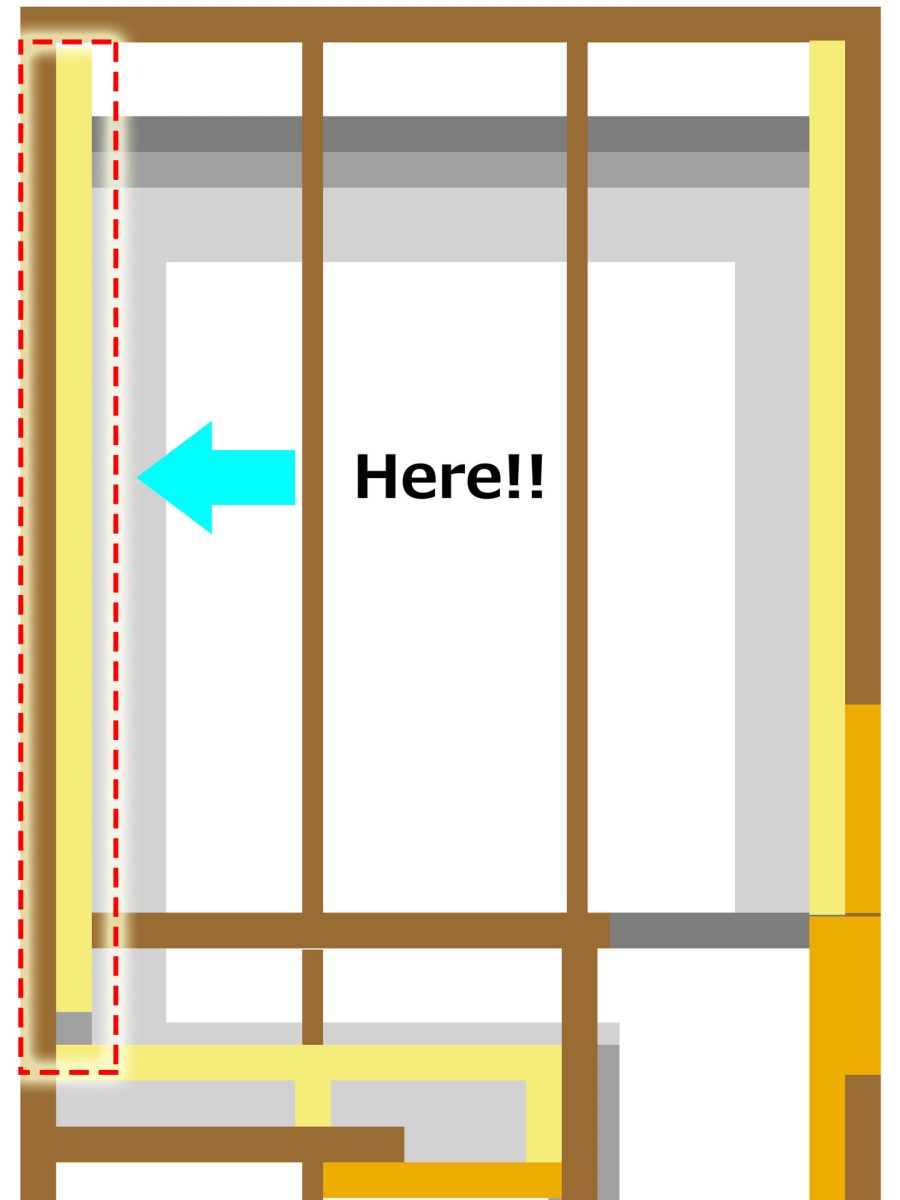

今回の土台設置場所
は、ココです。
前回同様に既存基礎に抱かせる形で補強します。
そしてアンカーボルトで留め横からコーチボルトを打って一体化させます

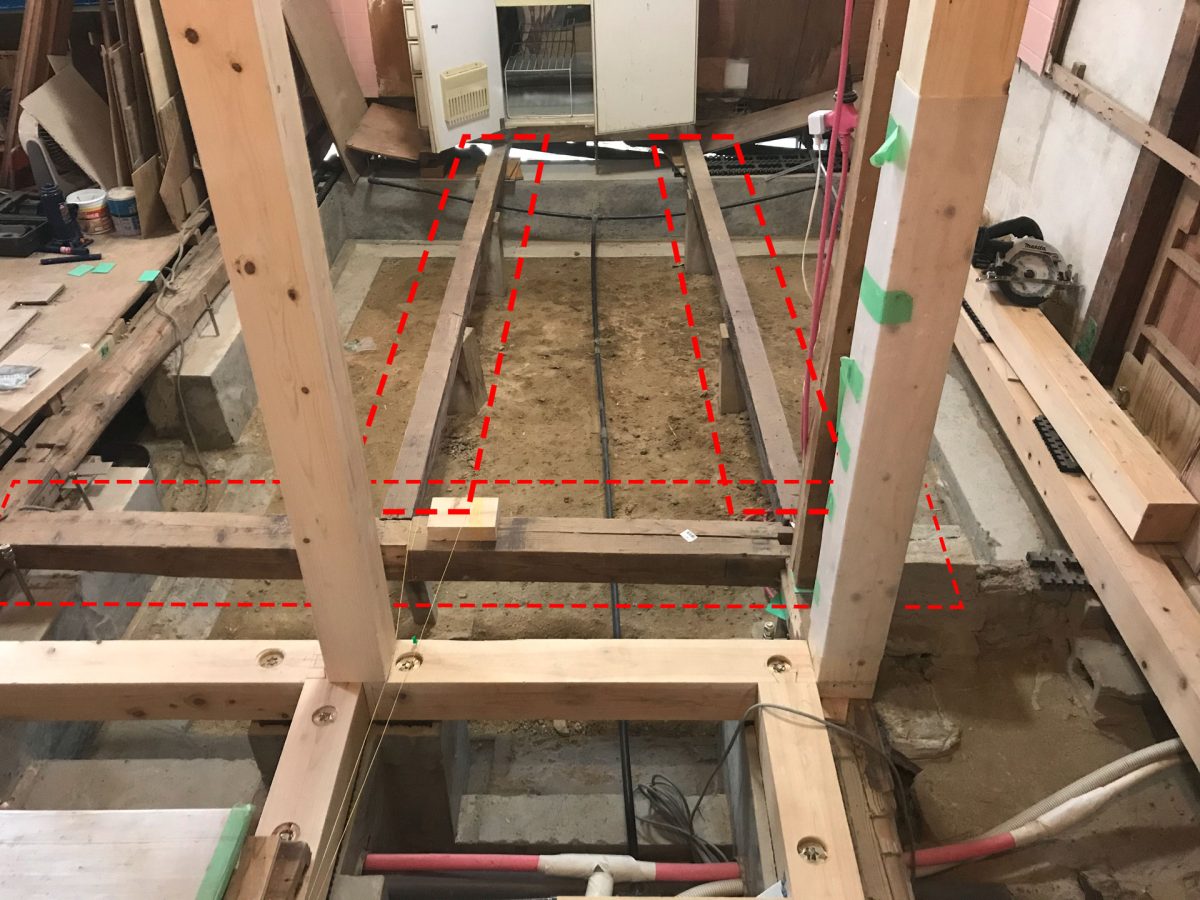

古い大引きを撤去
既存の大引きを撤去です。
ハイ撤去、これは簡単です。
すっきりした！！

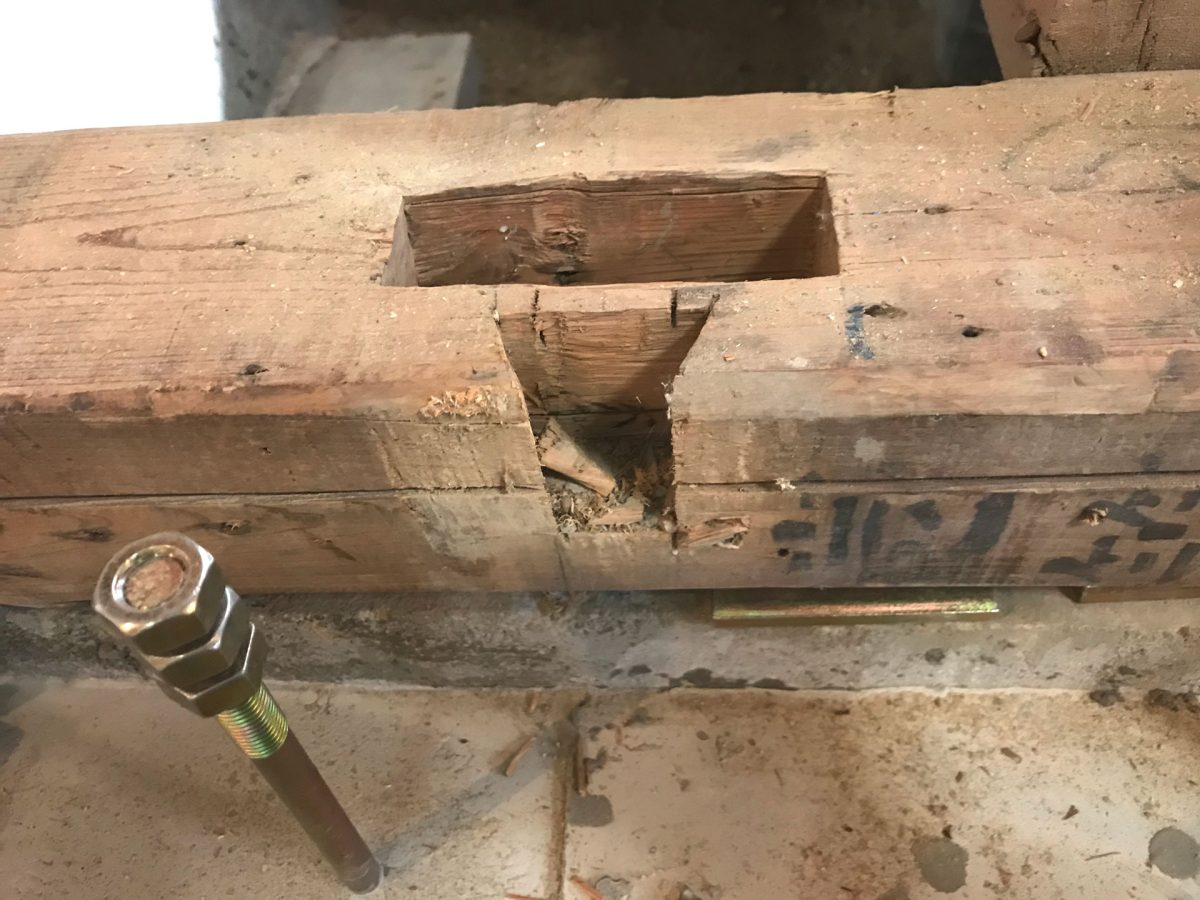

撤去跡
写真で横に走っていた105角大引きを抜いたホゾ跡です。
オスの方は幾分か切断しますが今は念のため土台を付けるまで上へは廃材で、下からブロックで支えています。

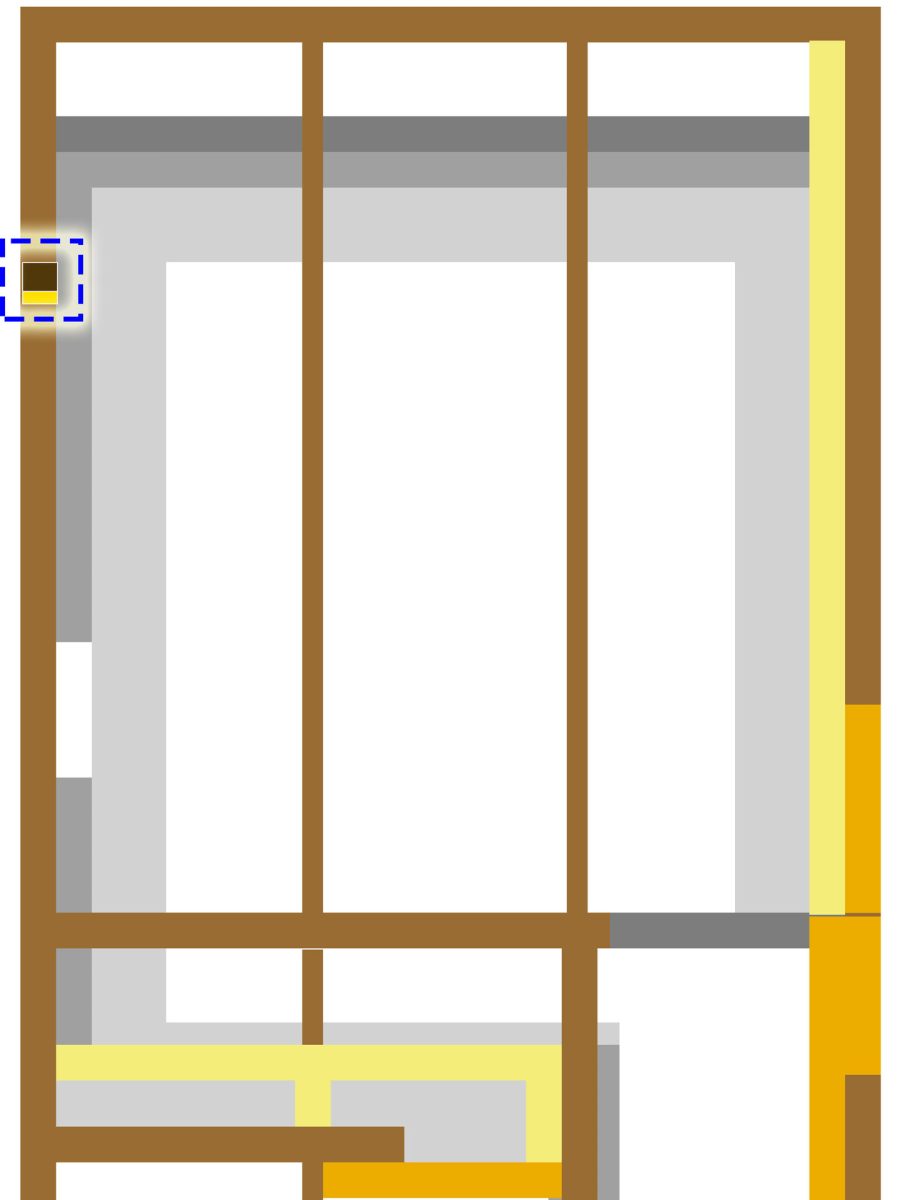

そういえば昔ここに柱がありました。
上の木材は念ための支えで廃材です。
土台の通り道を確保
土台の通り道を作ります。

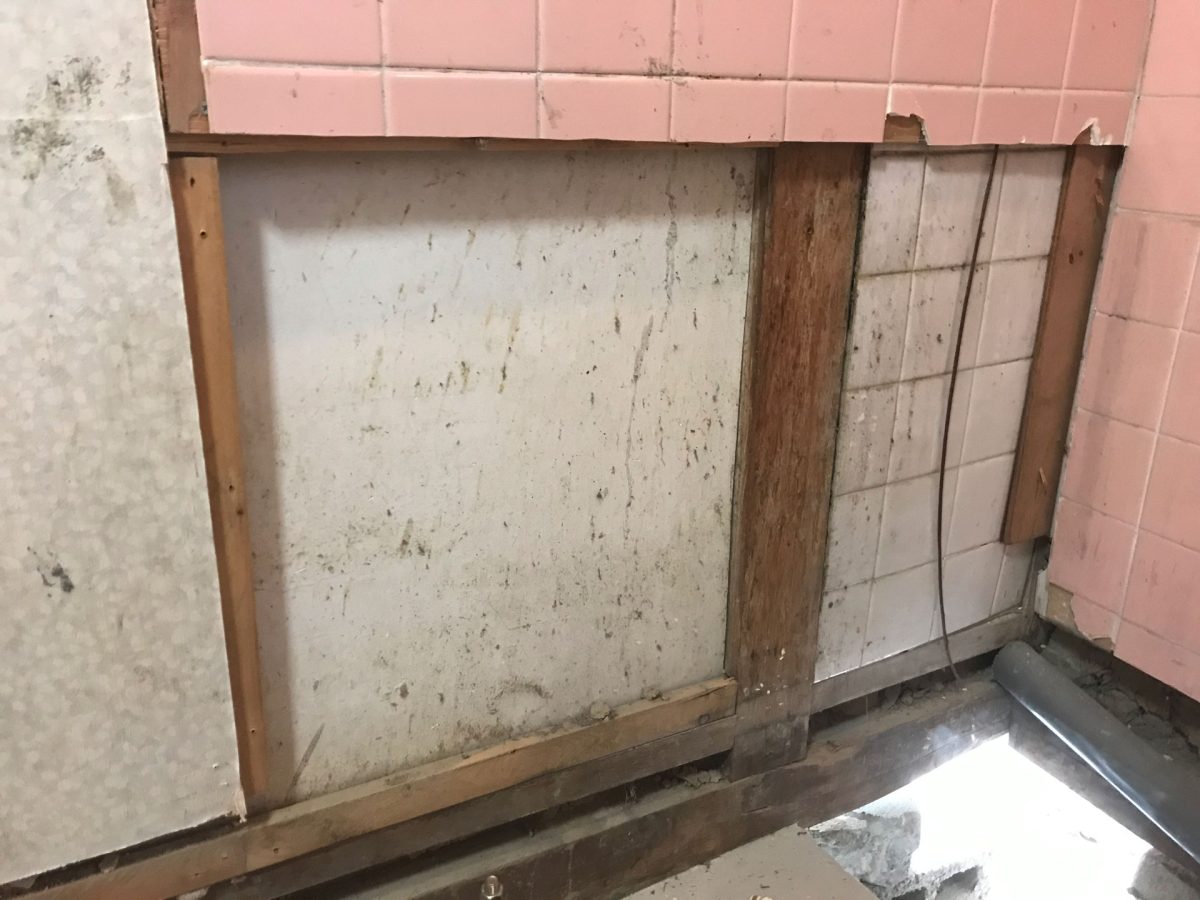

壁材撤去
壁材を撤去し土台が入るようにします。
剥がすモノは全部剥がさないダメだと身に染みているんですがこうして解体が遅れるのは
私自身が「包括的リフォーム計画を練れていない」というのが原因です。
今あるものをなるべく活かしたいと思っているので本当はわざわざ解体したくないんですが、自分自身が要求する水準や今後のことを考えると解体せざるを得ないという判断に後々なっていくのですがその判断が遅れるのはやはり最後まで詳細なイメージを描けていないからではないかと思っています。
要するに「面倒だ！！なるべく壊さず進めたい」とか「勿体ない！！このまま使えるんじゃないか？」とか「解体してガラが出るの面倒くさい！！」とかです。
でも結局「最初から壊した方がよかった」ってよくなります。

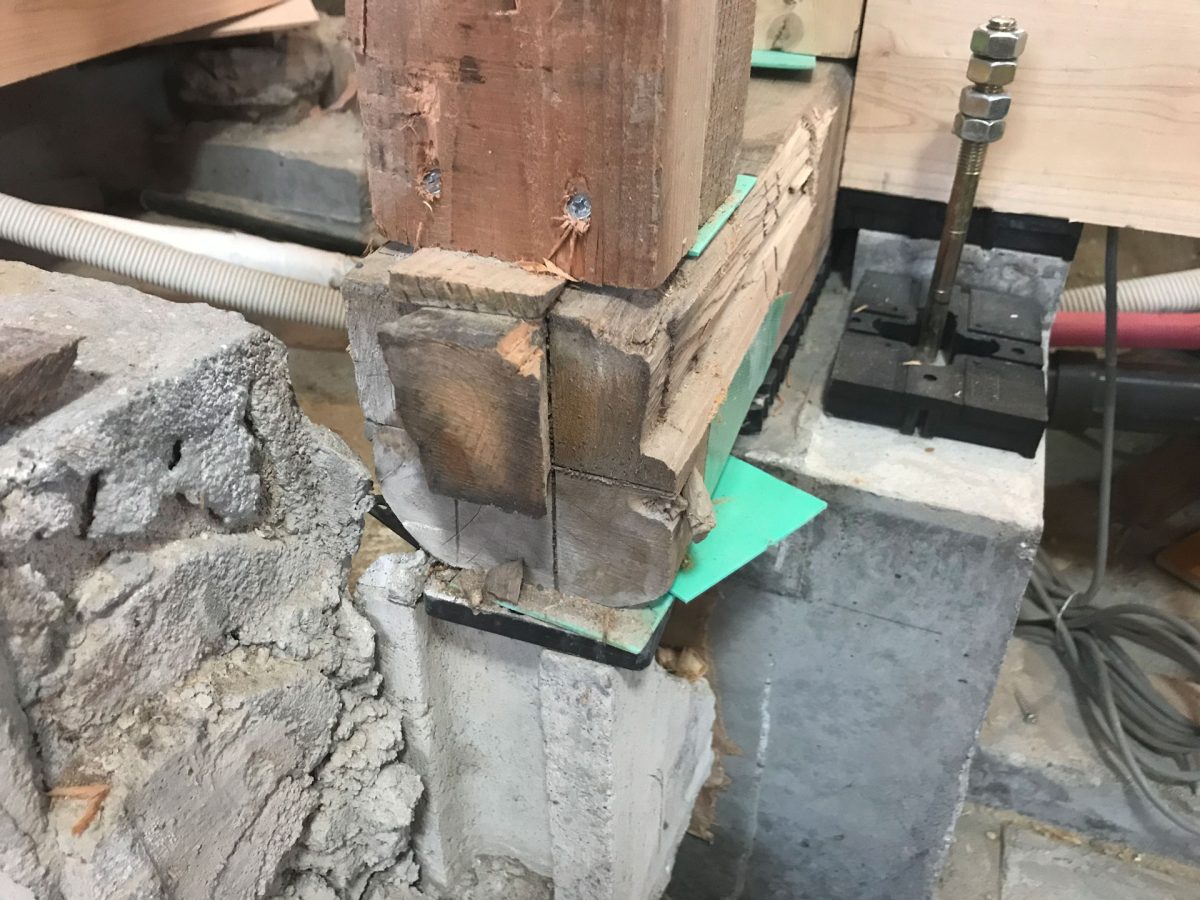

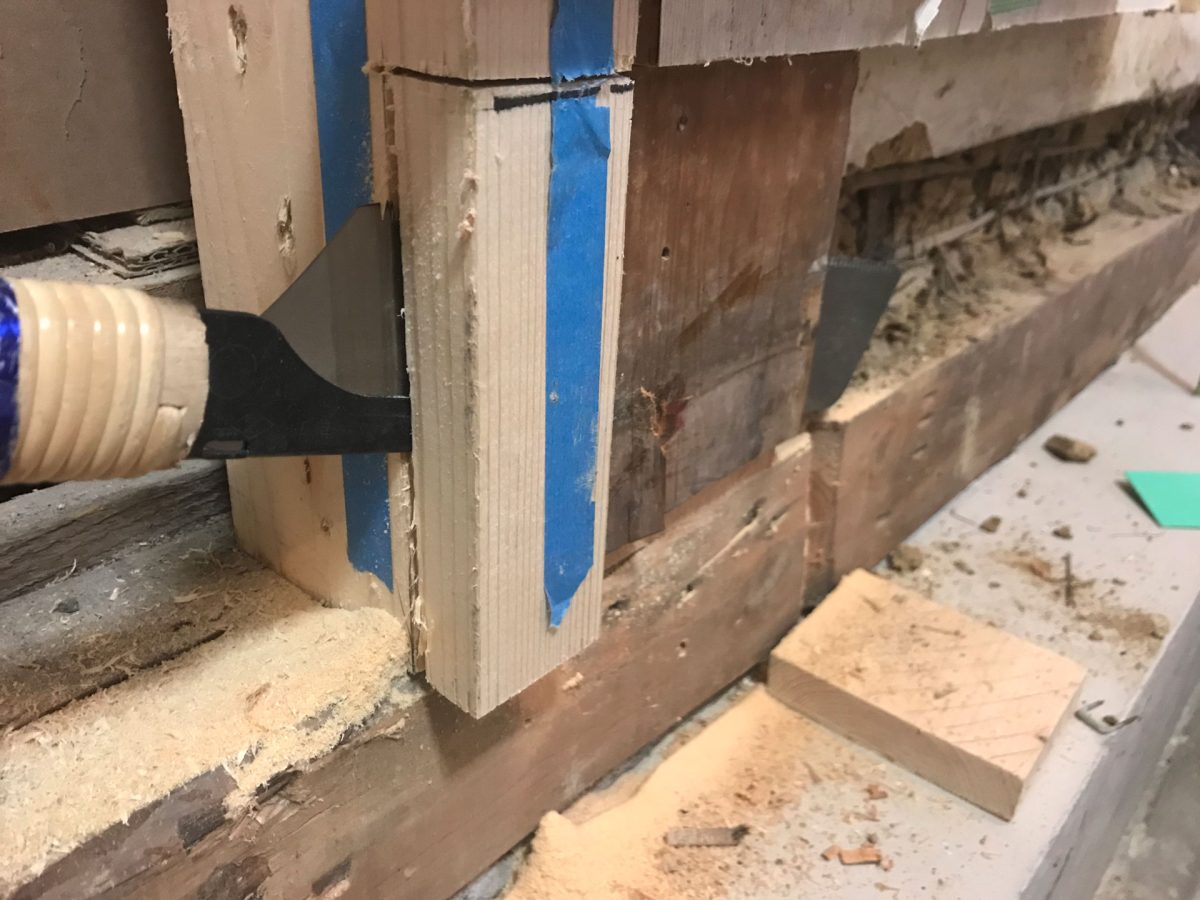

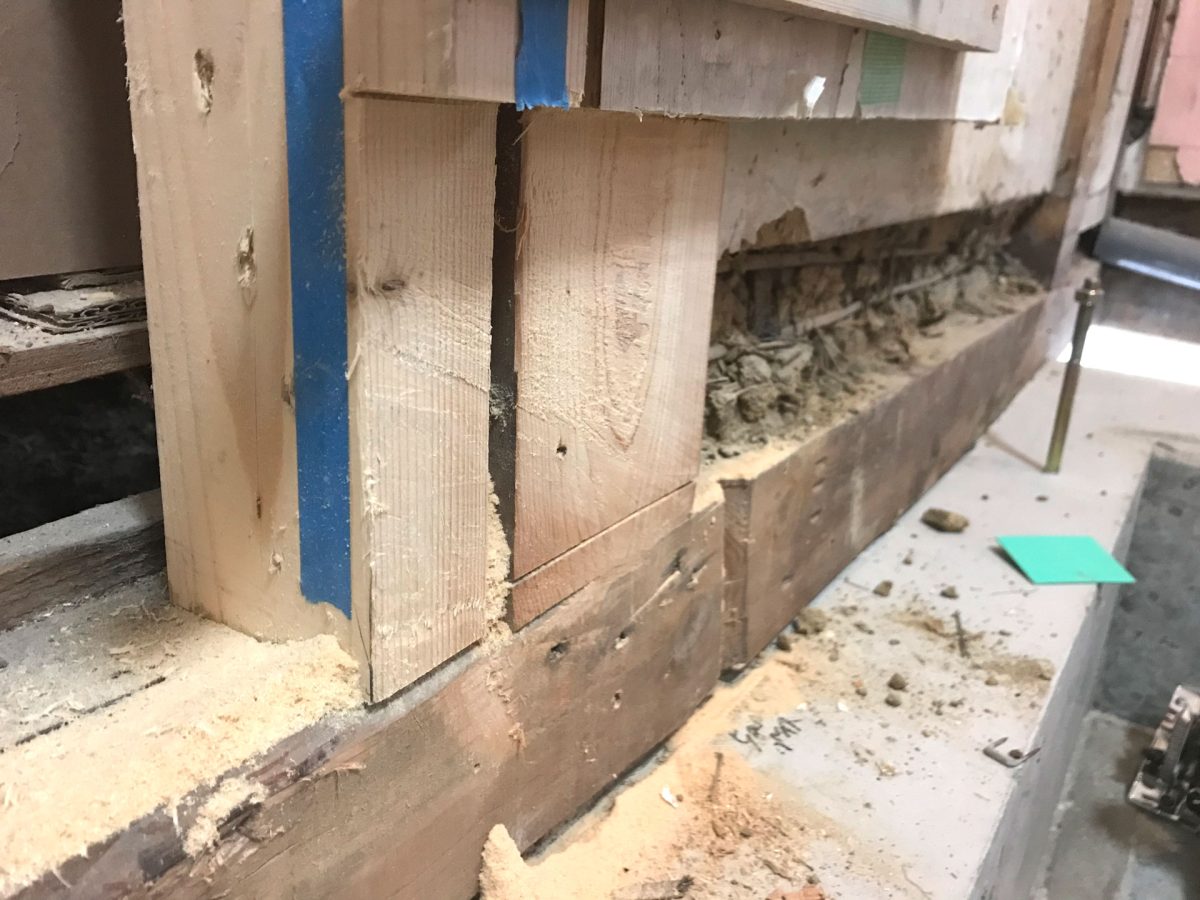

柱切り欠き
アンカーボルトがあるので土台は上からハメる事になります。横からはハメれません。
上からハメるときこの柱1本が邪魔してハメることができませんので遺憾ながら柱を切り欠きます。
柱と共に別件で大工さんに取り付けられた梁を受ける半材も切り欠きます。
完了。
入れた後で埋め木します。

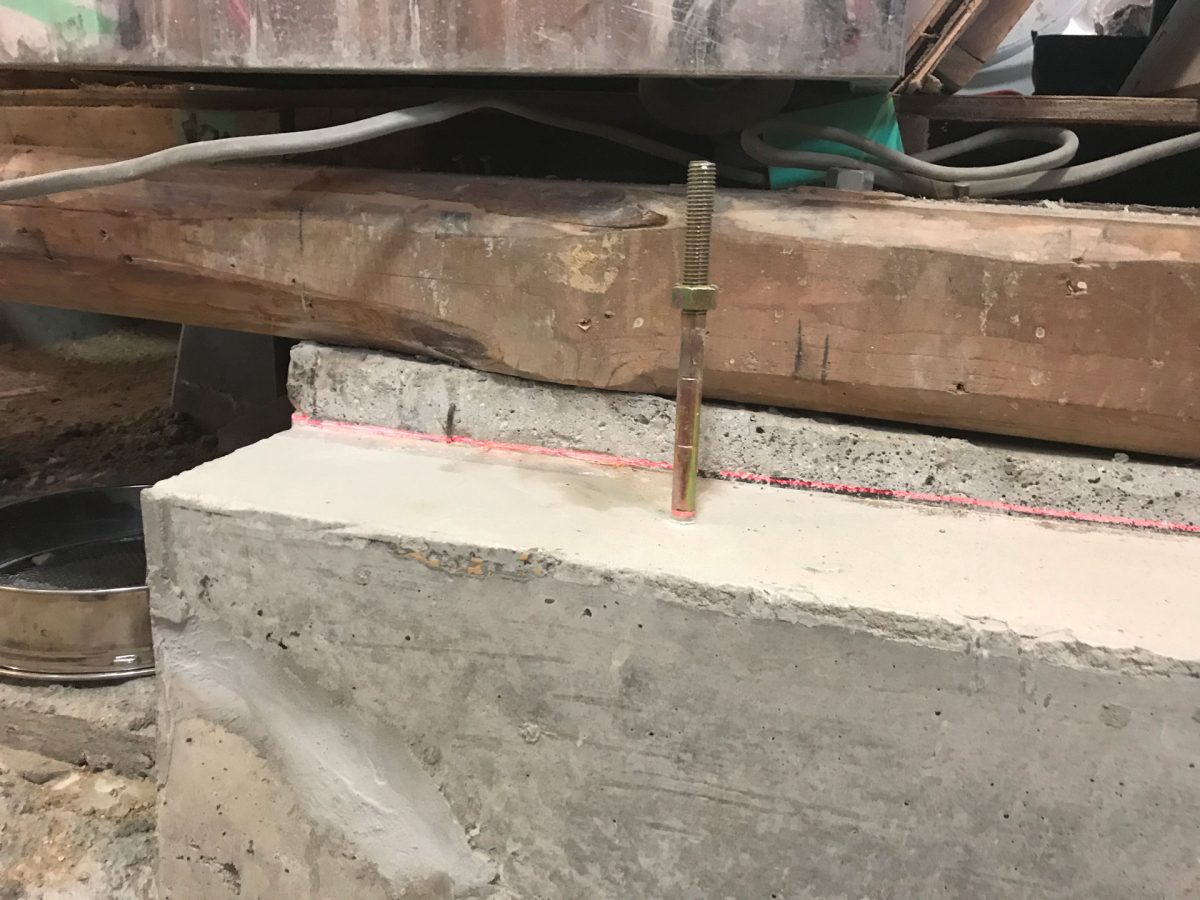

基礎高はどう？
残念ながら最大5mm規定レベルより低い箇所がありました。
事前チェックで分かってたんですけどね
悲しい・・・

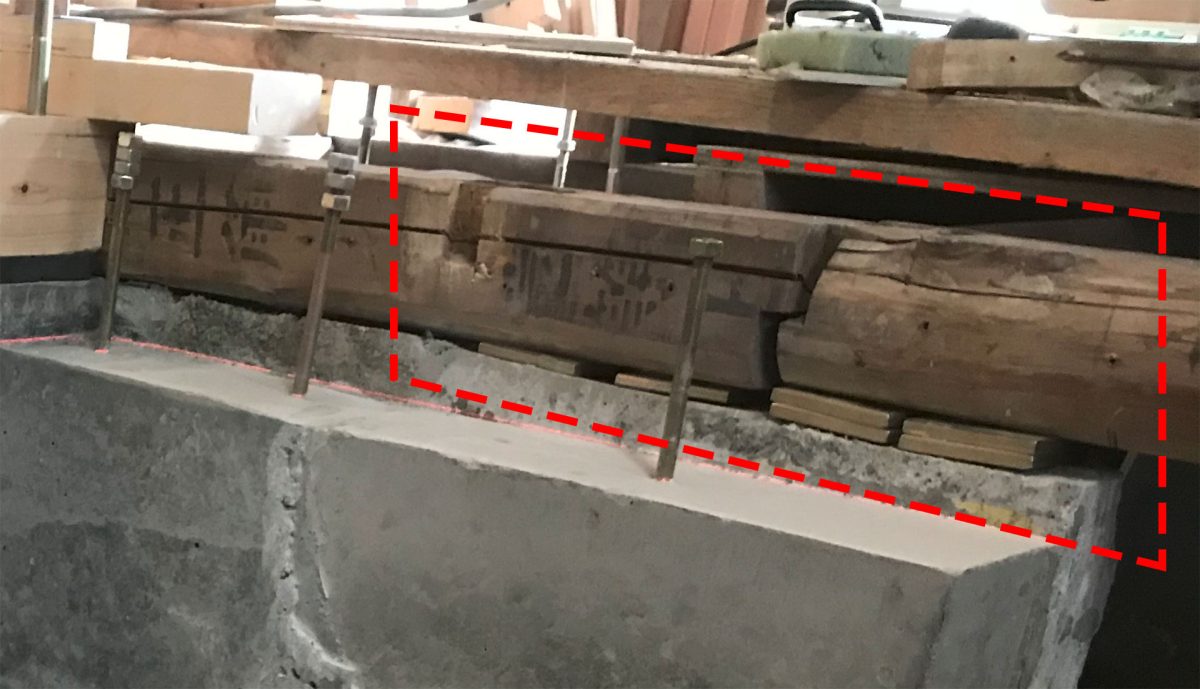

既存土台の状態はどう？
こちらの既存土台は結構荒れています。
継手はあるし引っ張られて隙間あいてるし、反ってるし、デコボコだし・・・
この土台に補強土台を添えてボルトで固定します。

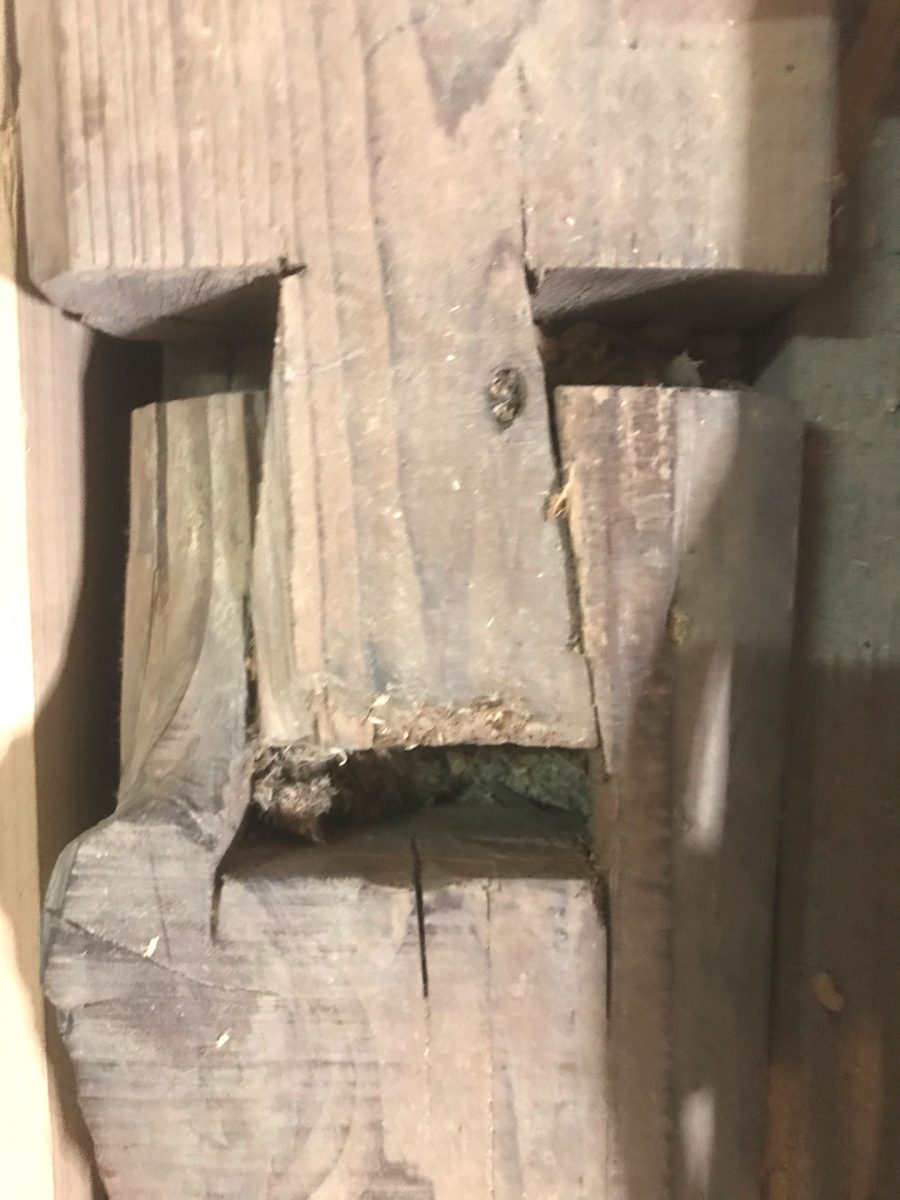

モアイがいた。
通りはどう？
薄い材料を置いて面を事前に確認してみました。
面は当然のように全然出ていません。
面はどう？
継ぎ手は引っ張られて隙間空いてるし土台同士の面は揃ってないし、丸いところあるし、真っすぐじゃないし全然ダメダメです。
あからさまに出っ張っている所はレーザーの先を基準点に当てレーザーが当たっている箇所をコツコツと削っておきました。
土台加工

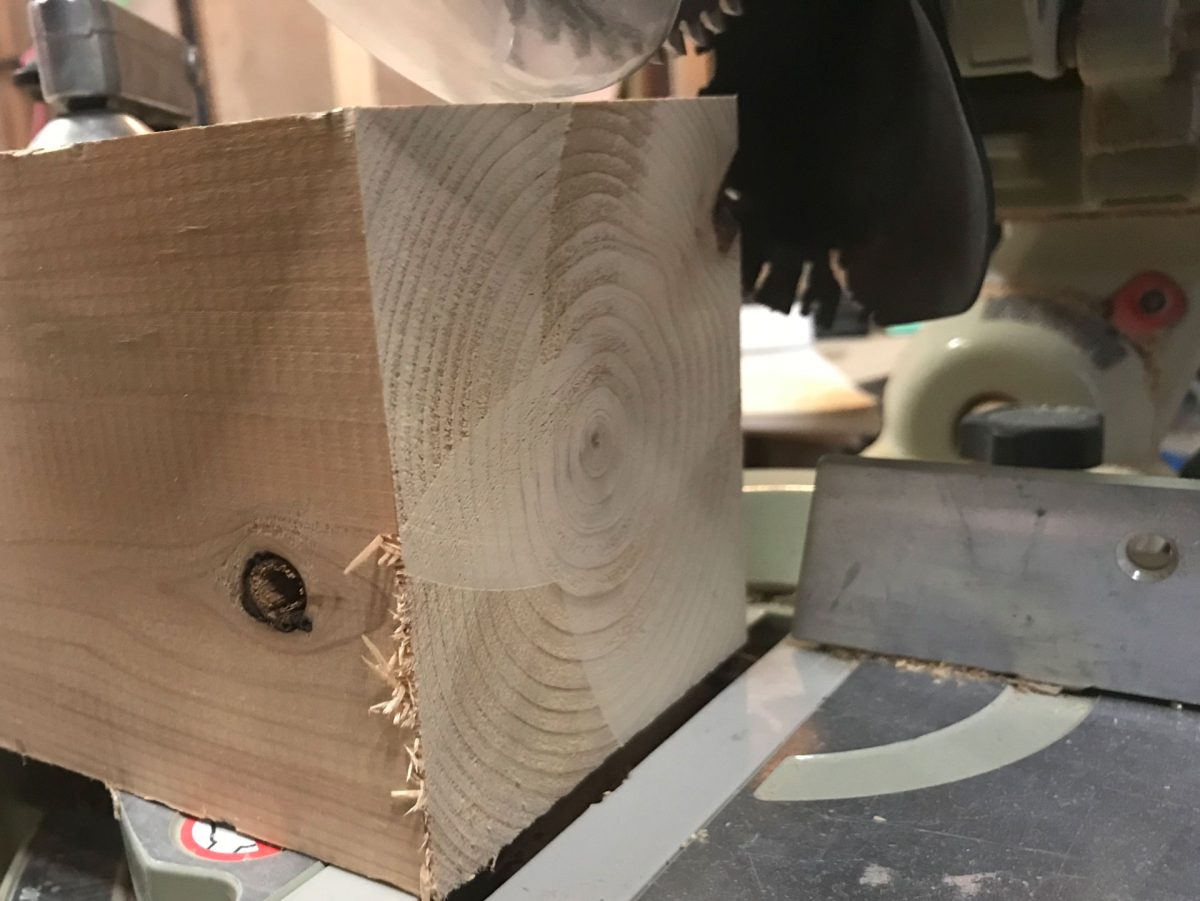

採寸して切断
ボルト位置に墨。
穴あけは専用のドリルが無い場合底面からするはずなので
墨は天地逆ですよ間違えないように！！
下穴をガイドでなるべく垂直に空けます。
12mmのアンカーボルト穴を14mm径のドリルで空けました。
一旦入れてみます。
当る箇所があり入らなかったので削ります。
何度か繰り返して・・・
スゲー切り削り屑出ます。
横面は悪くは無さそうです。
やっとハマりました。

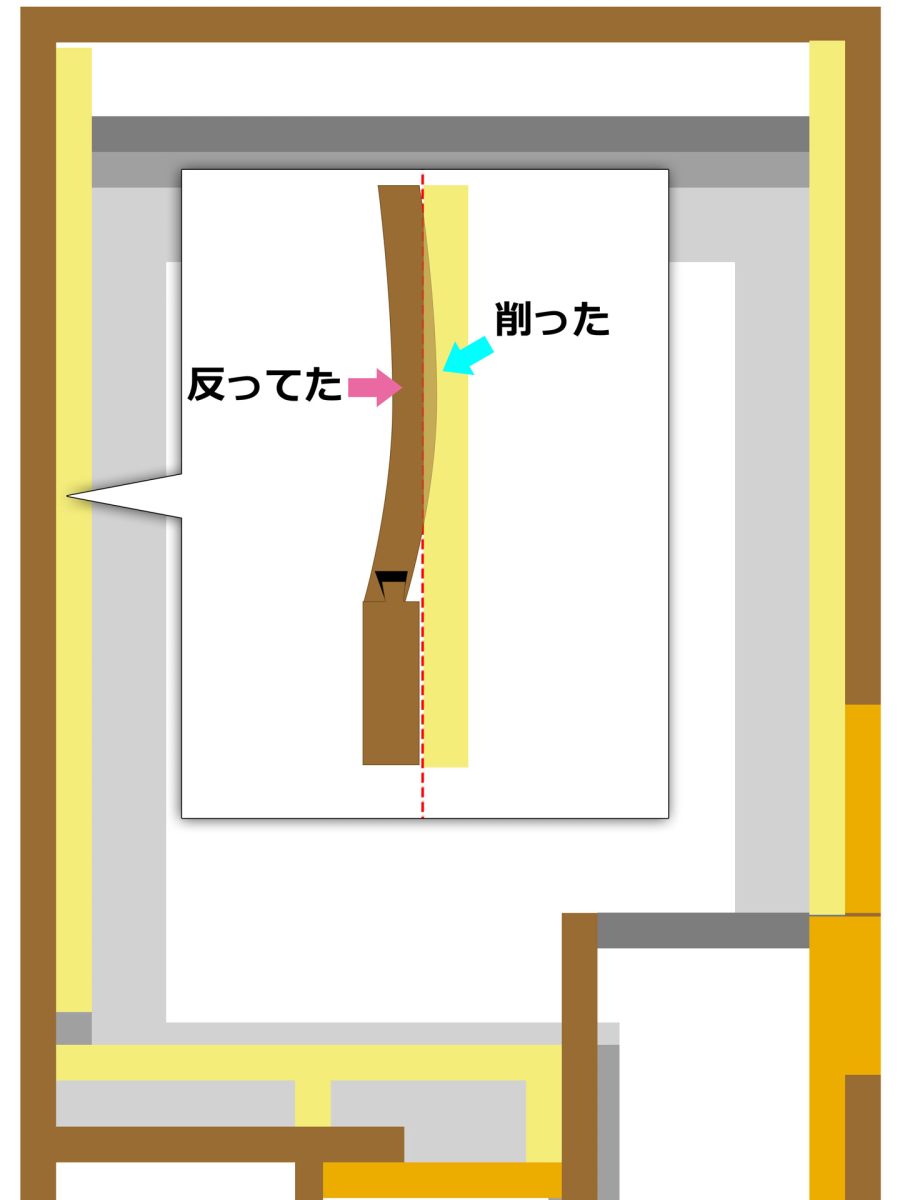

土台は反っていた
こんなに削るとは思っても見ませんでした。
削っていて気付いたんですがオーバーに書くと、こうなってました。
既存土台は内側に反っていて反りの頂点を削る事でなんとか設置面積を増やせたようです。
新規土台も反りを同じ方向で付けようとしているので
入れ方として間違っていない事の証明？にもなったのかと思います。
既存土台は新規土台より反りが強かったので削る事になったようです。

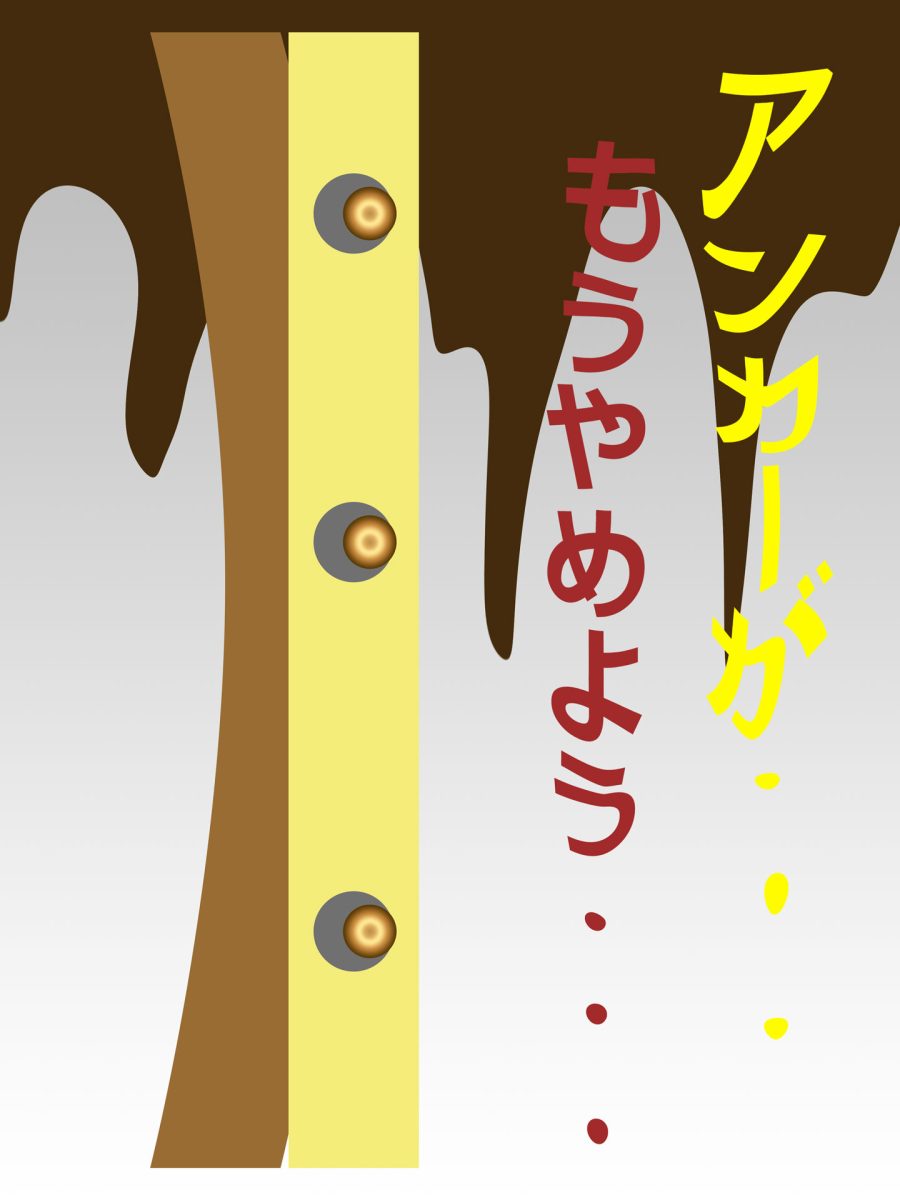

既に収まっている木材の横面を平滑にするなどそもそも無理があると悟り
これ以上やってもどんどん寄せていかないといけなくなるのでこれにて終了しました。
あとは、横から打つコーチボルトに賭ける！！

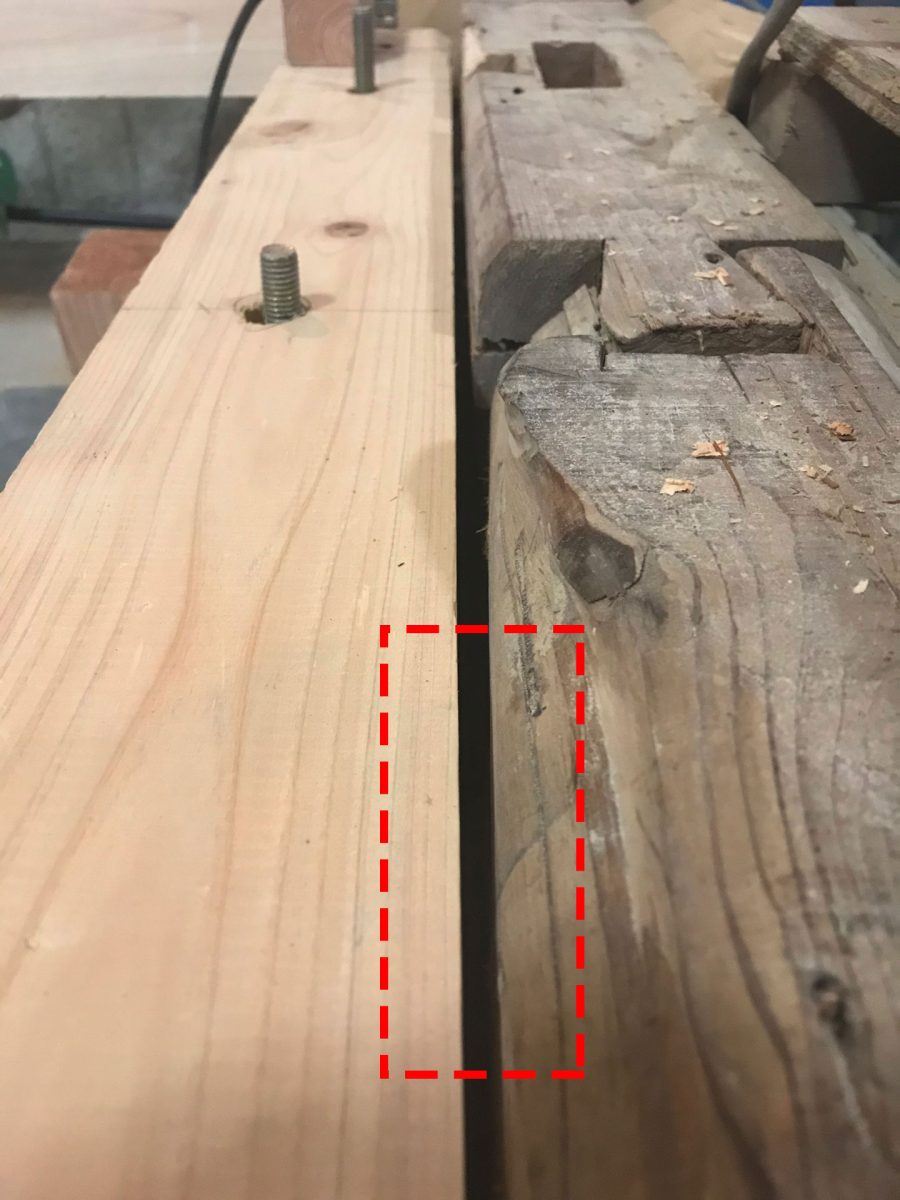

隙間チェック

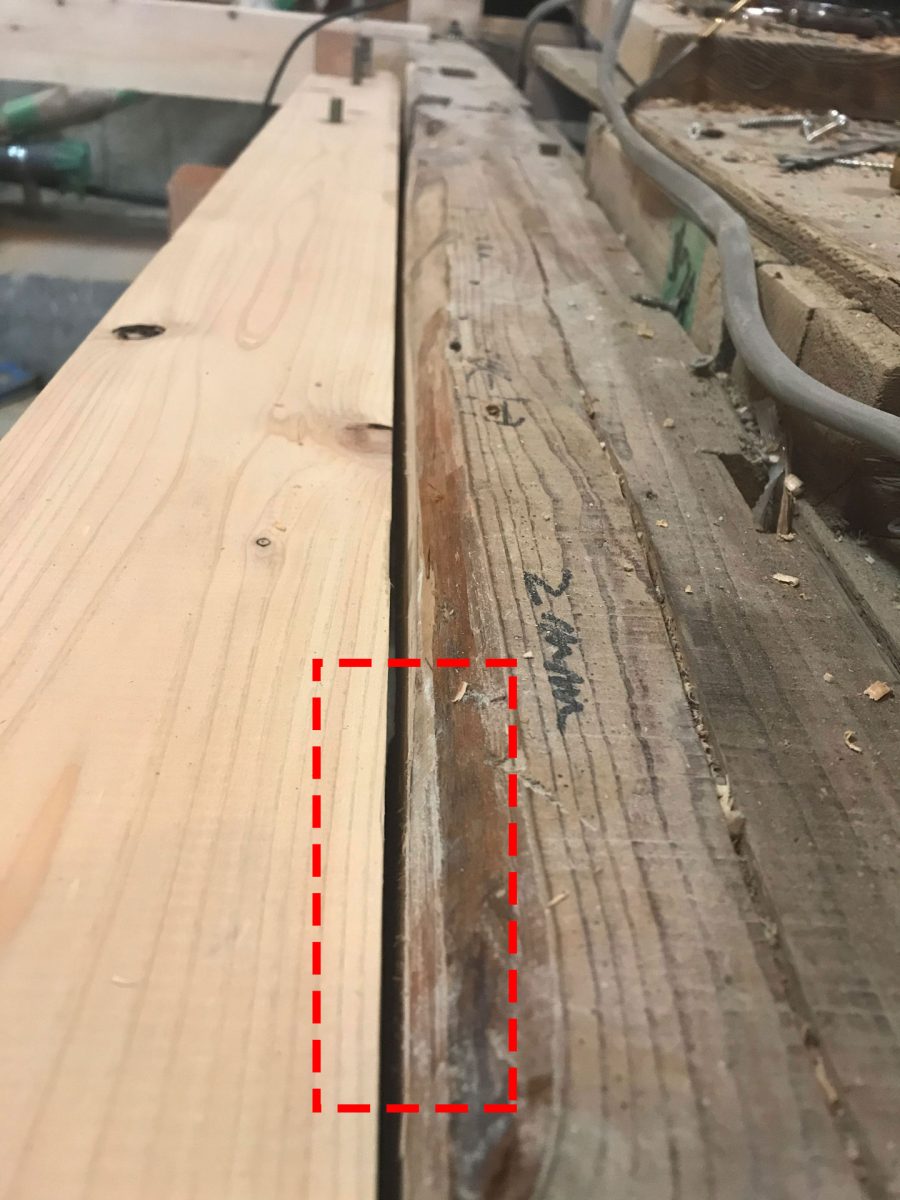

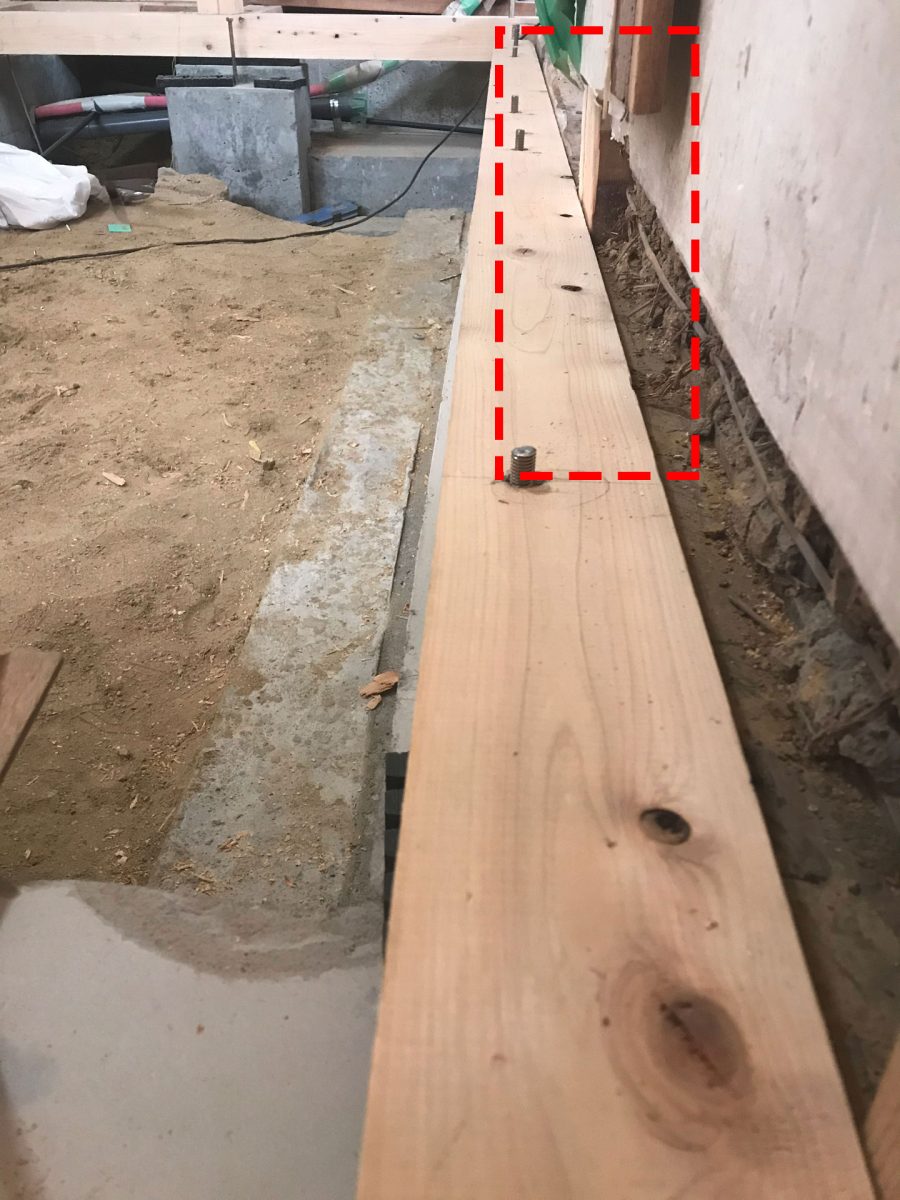

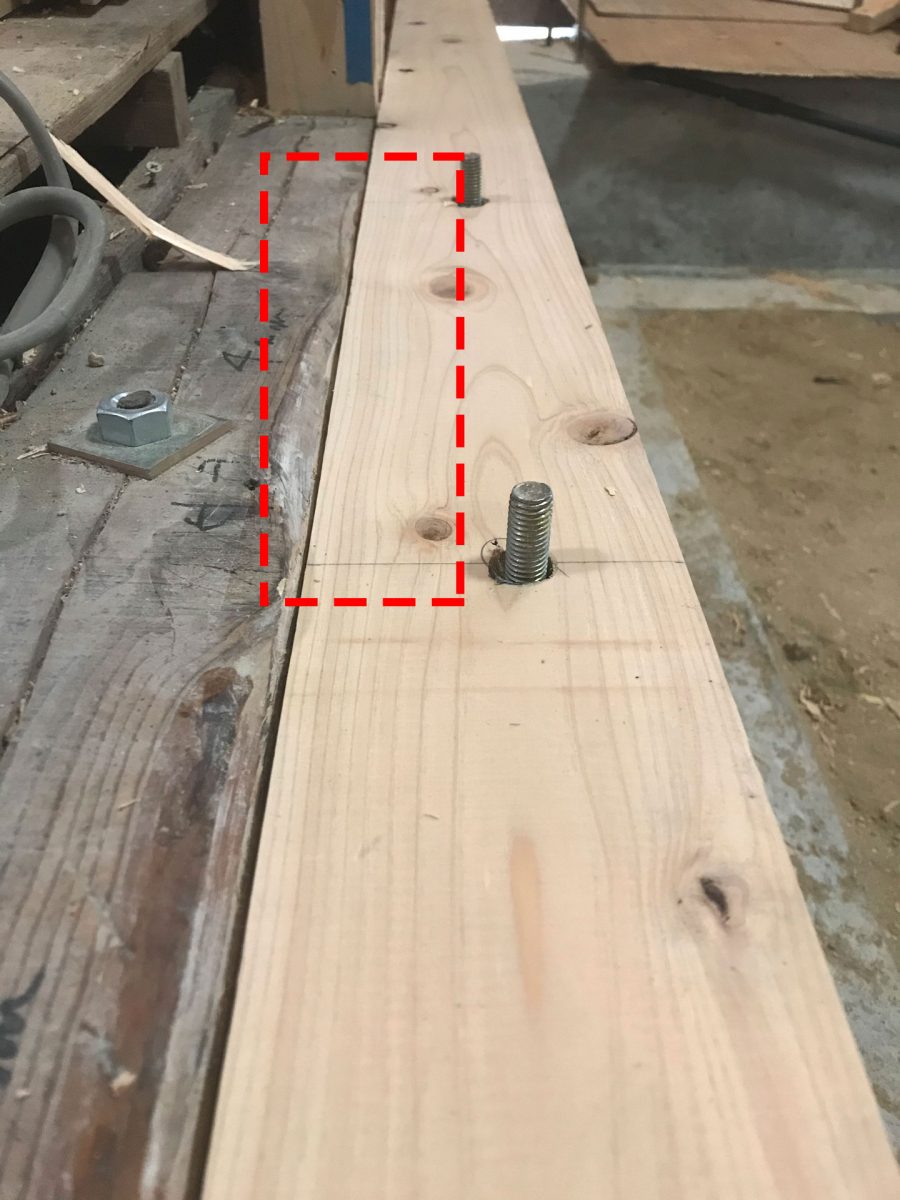

既存土台と新規土台の隙間は最終的に以下のようになりました。
写真上部：約1mm以下
写真中ほど：約1～2mm弱
写真の下部：2～3mm
写真の下部：3～5mm
水平チェック
今は悪くないです。
今は・・・
留め付けは繋ぐ方の土台が未だできていないのでできません。
今回はこれにて終了
