トイレ他 間取り変更2 はじめて柱を抜く 構想・解体・墨出し

築50年の実家をDIYリフォームしています。
トイレドアのサイズが今の規格に合わず無理やり取り付けると階段が露出するばかりでなく危険と判断してドアを階段が干渉しない位置までずらします。
そのためには柱が邪魔で柱の位置を変える事にしました。

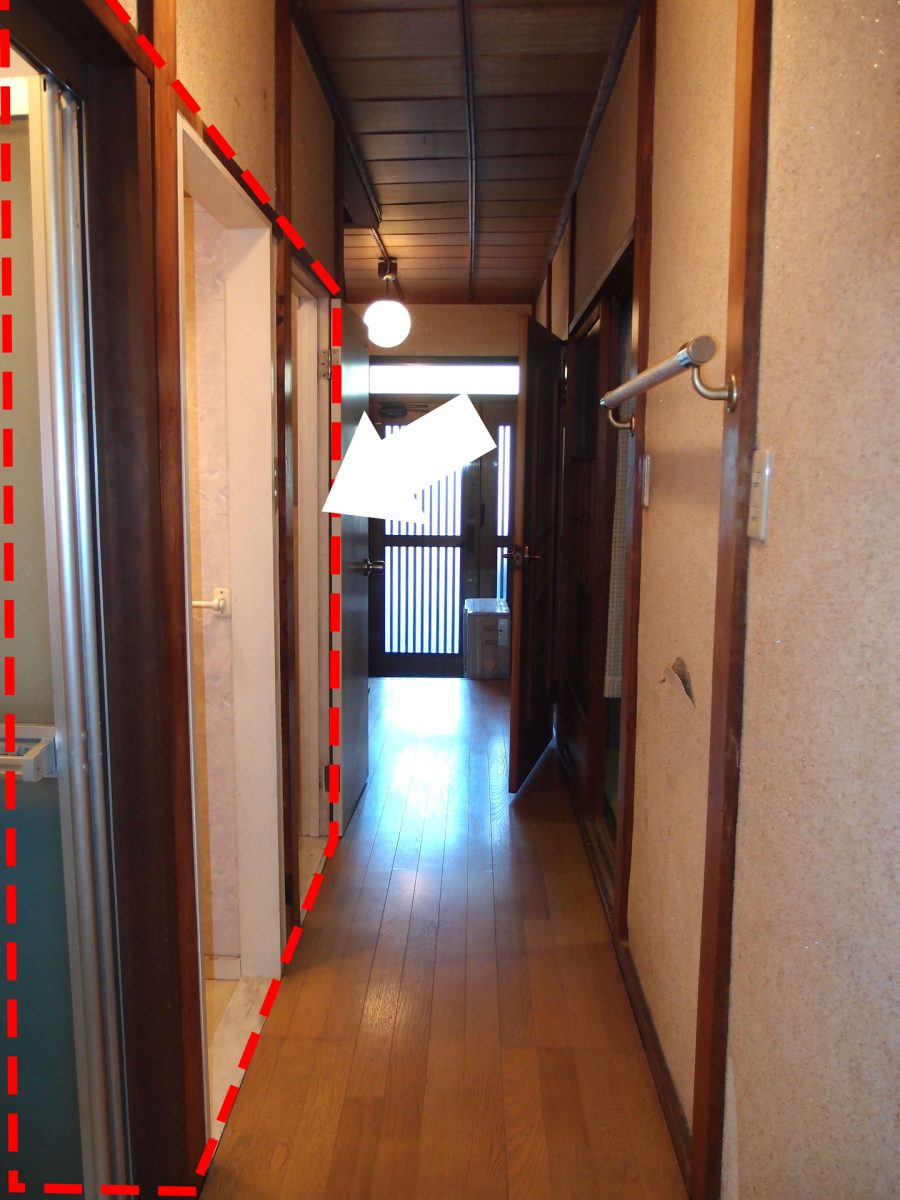

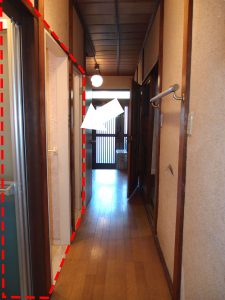

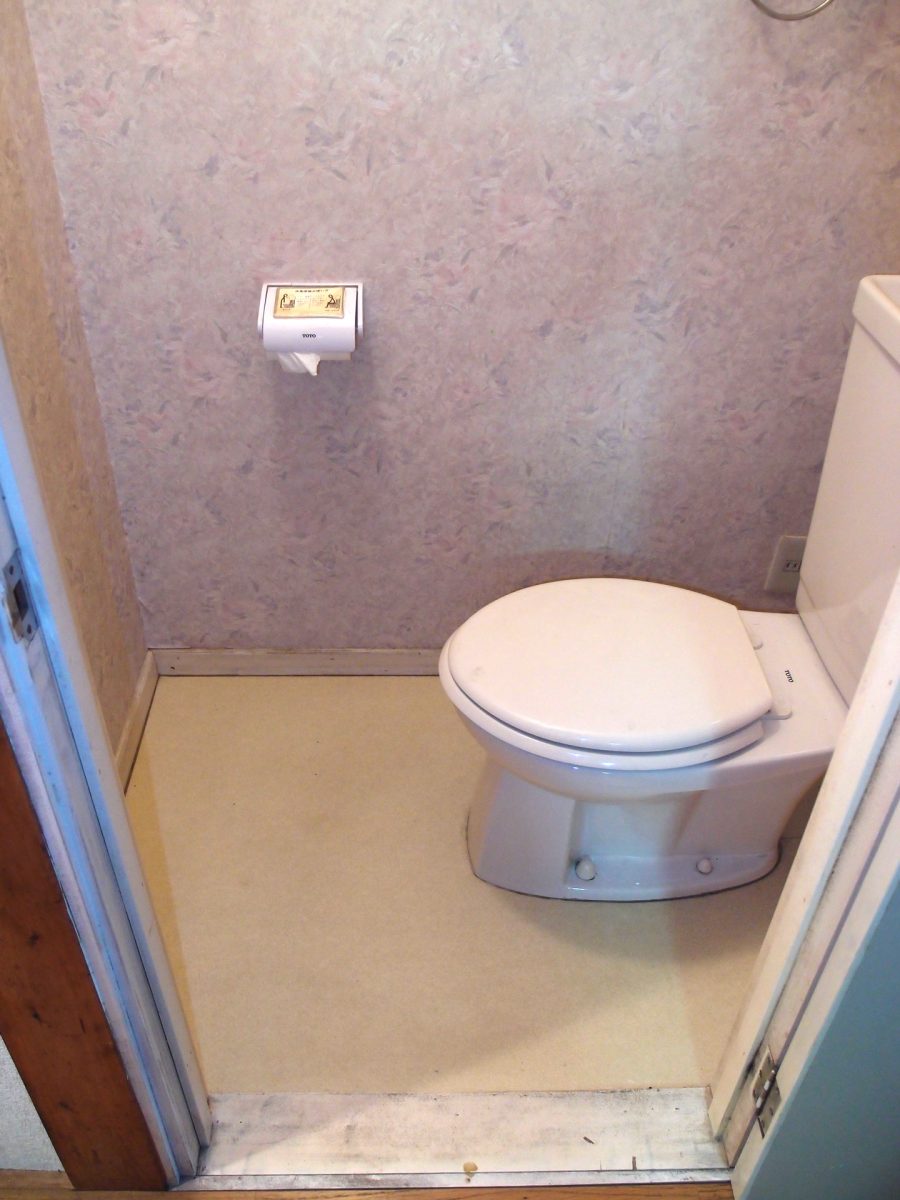

リフォーム前の写真ですが、対象はココです。

トイレ土壁解体

柱を抜くため先ず土壁を撤去します。

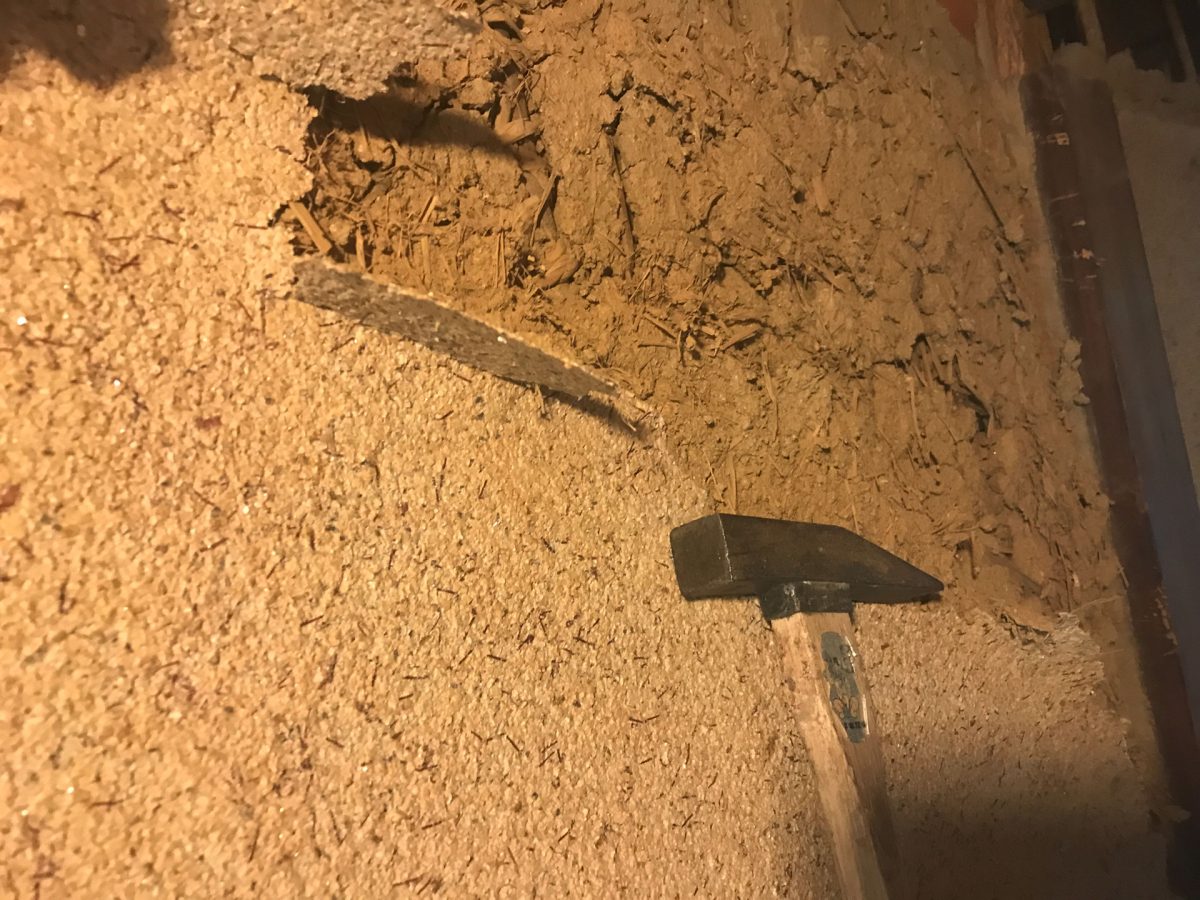

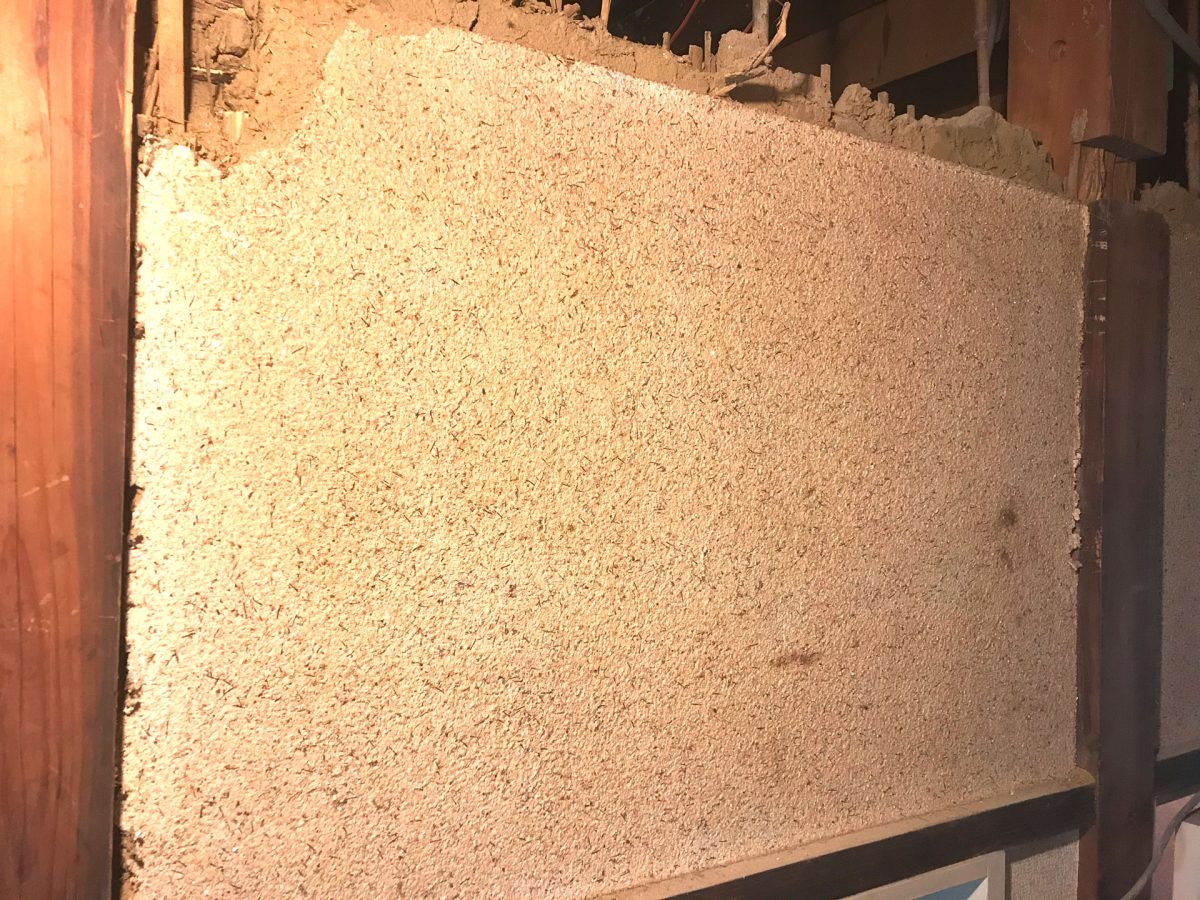

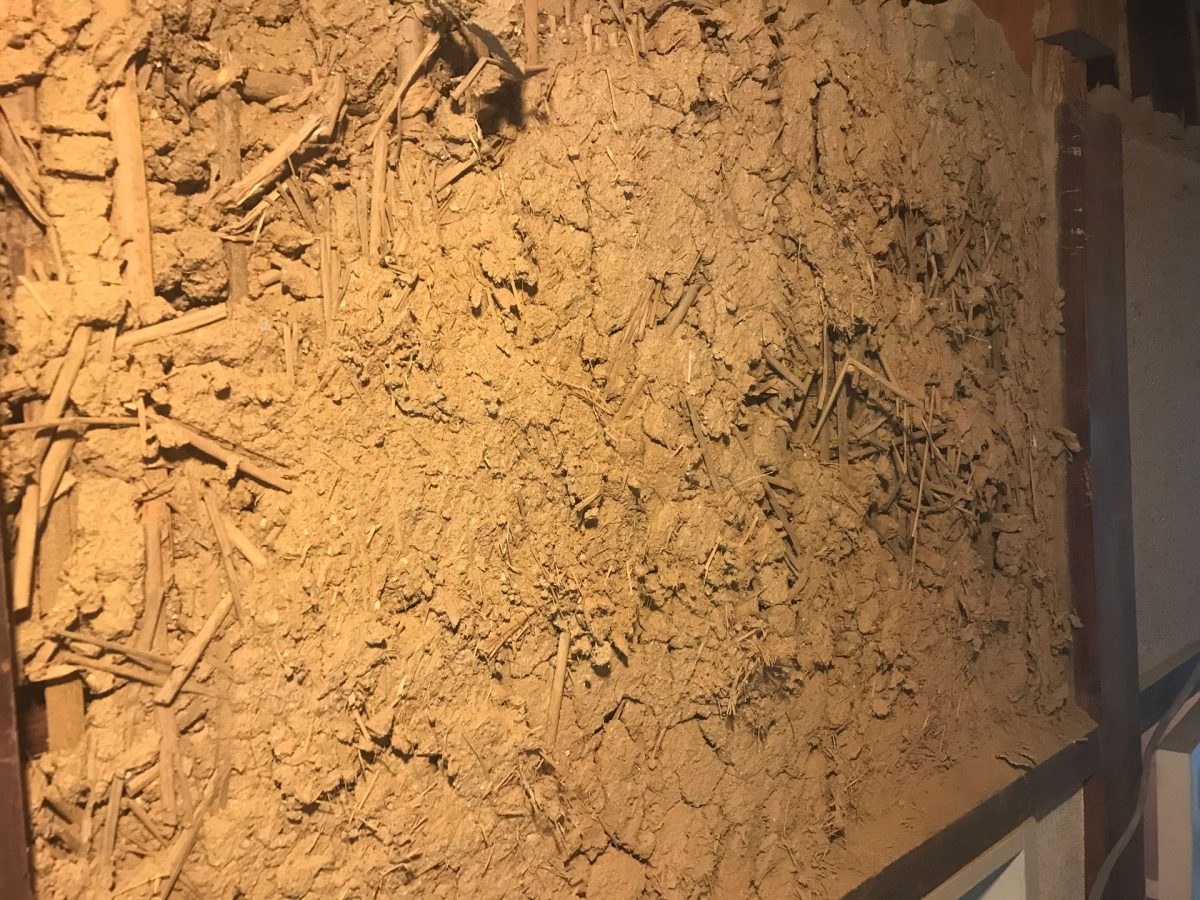

ハンマーの側面で土壁を叩いて

表面が剥がれ

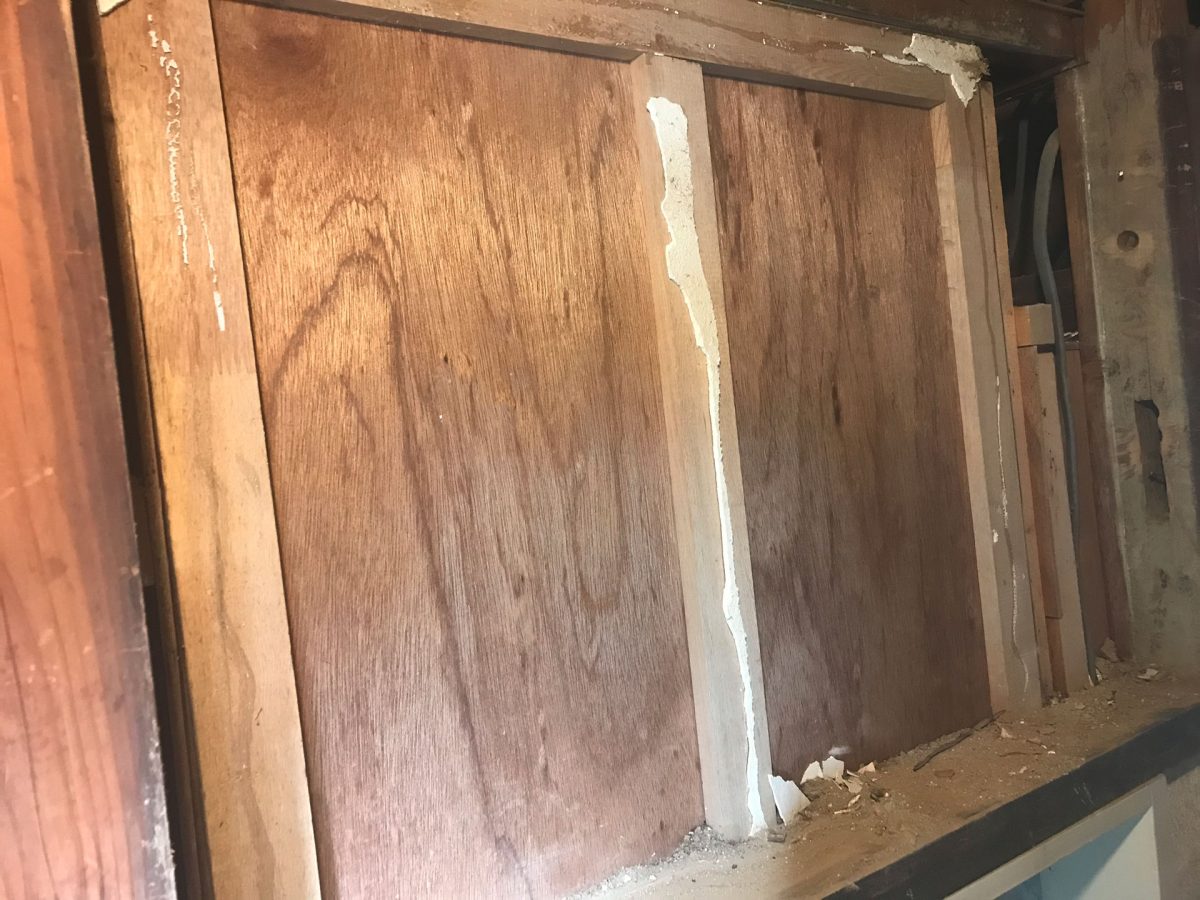

更に土壁を全撤去、室内側の下地が露出しました。

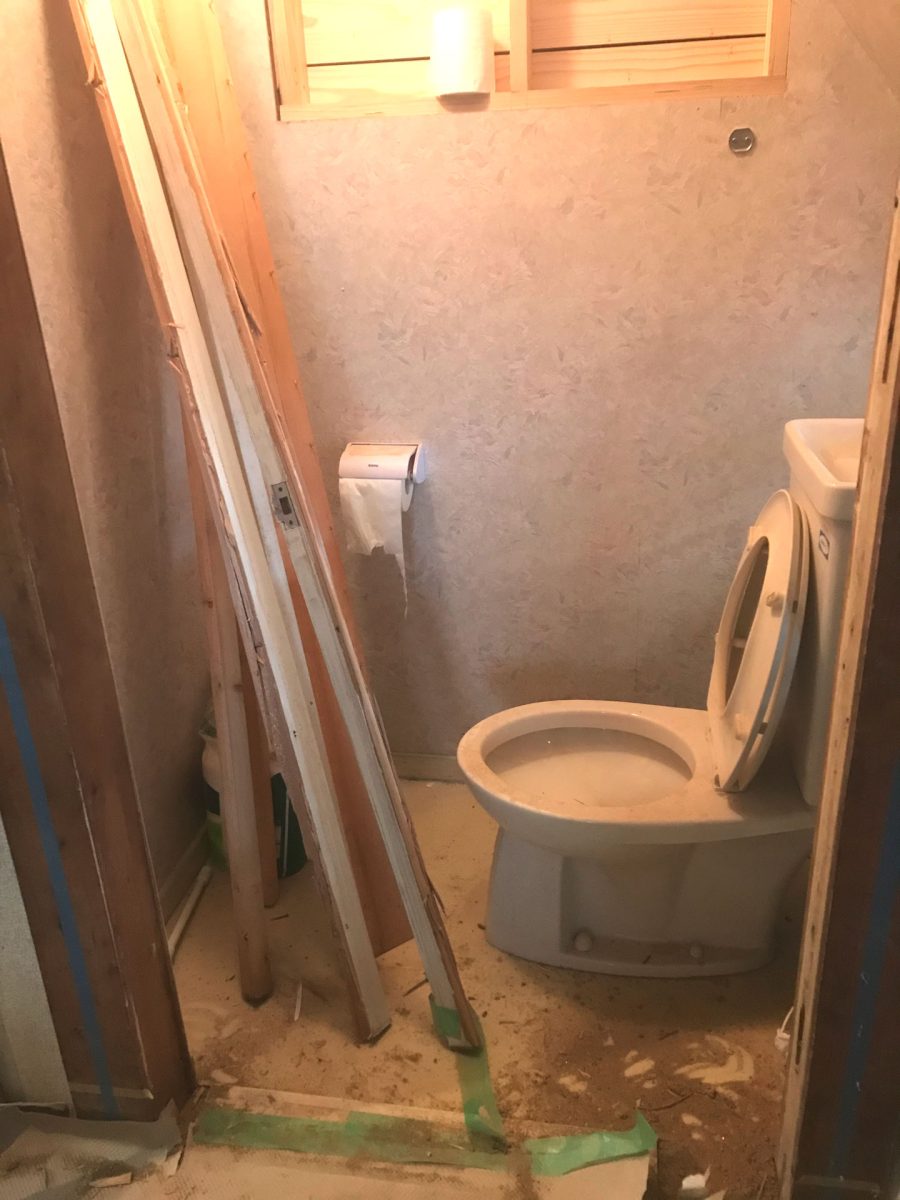

扉枠・下地も撤去して

完了

墨出し

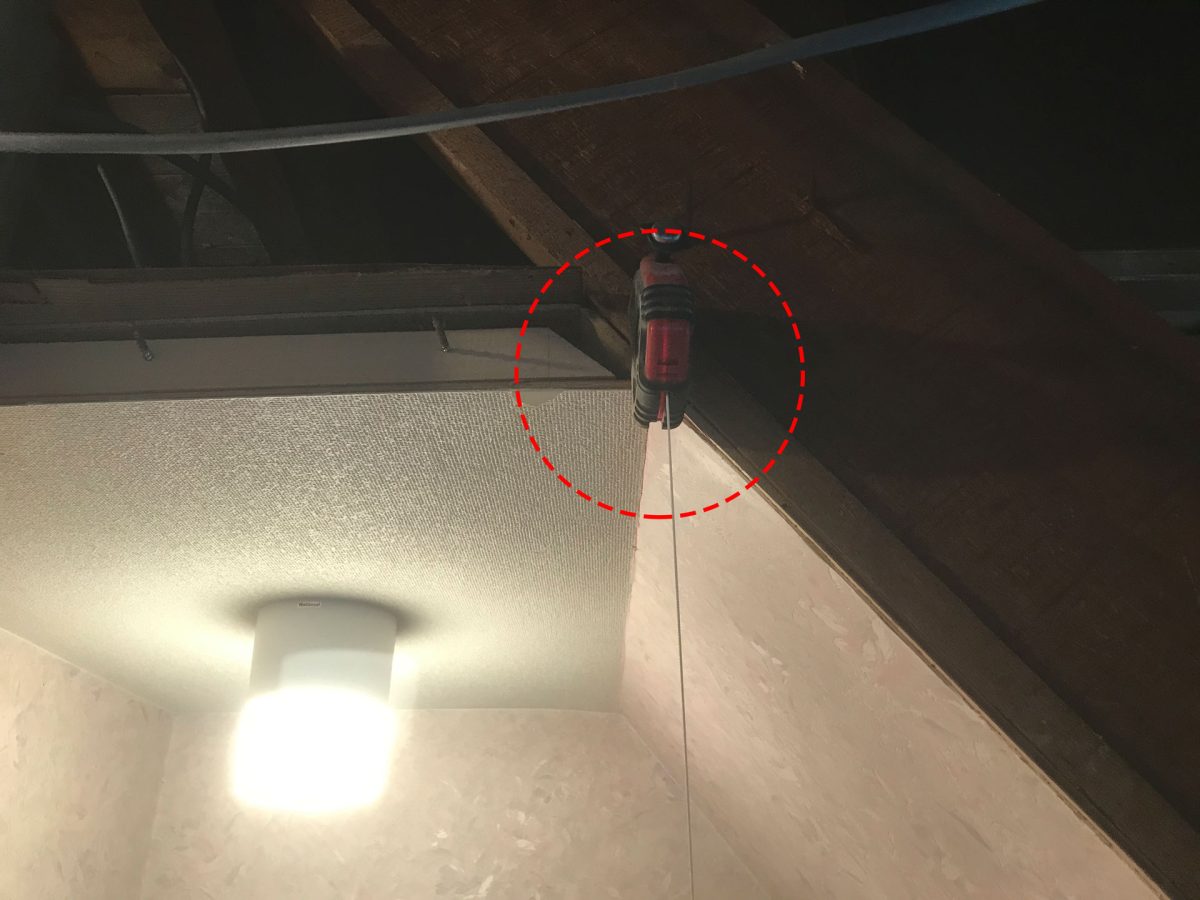

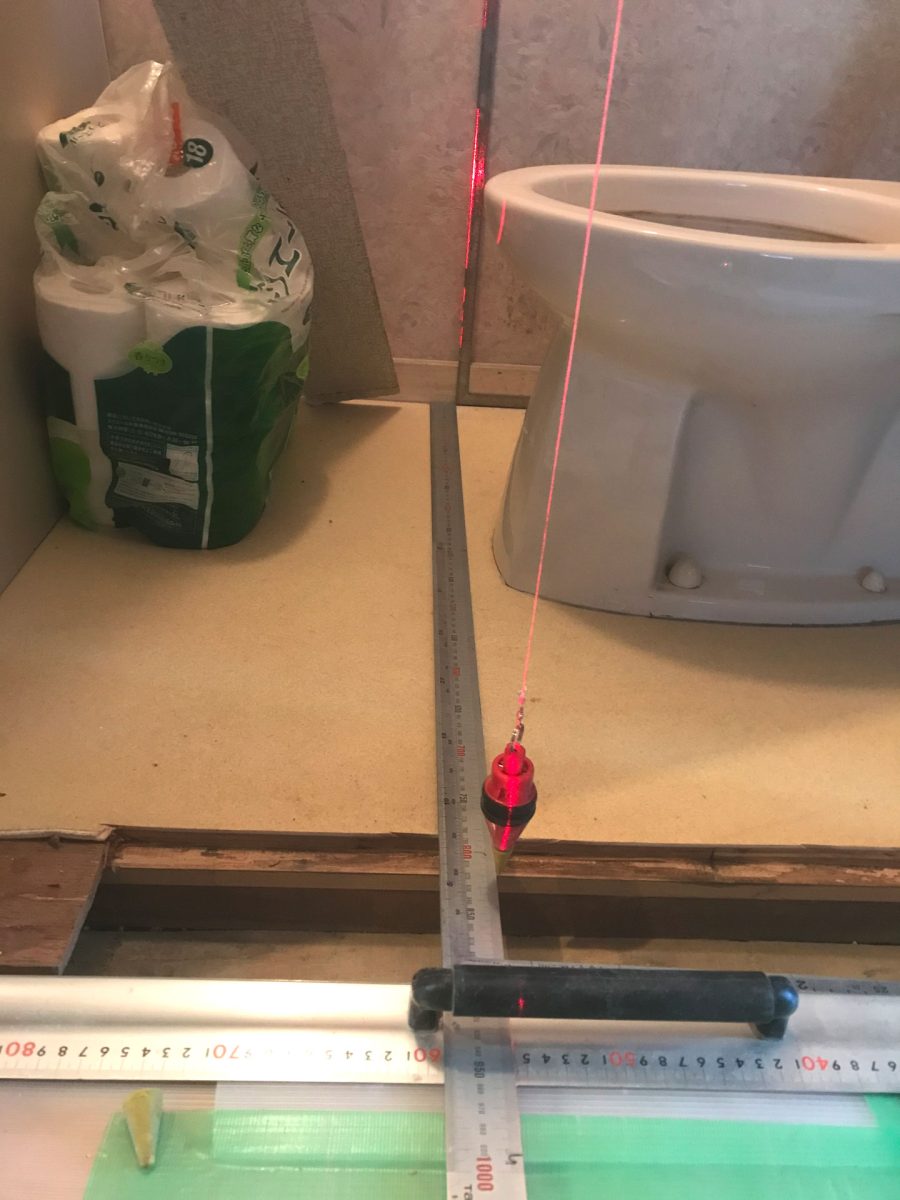

扉の位置を決めるのに階段が干渉しない箇所を特定して下げ振りを落とします。

ここが扉右側の設置位置です。

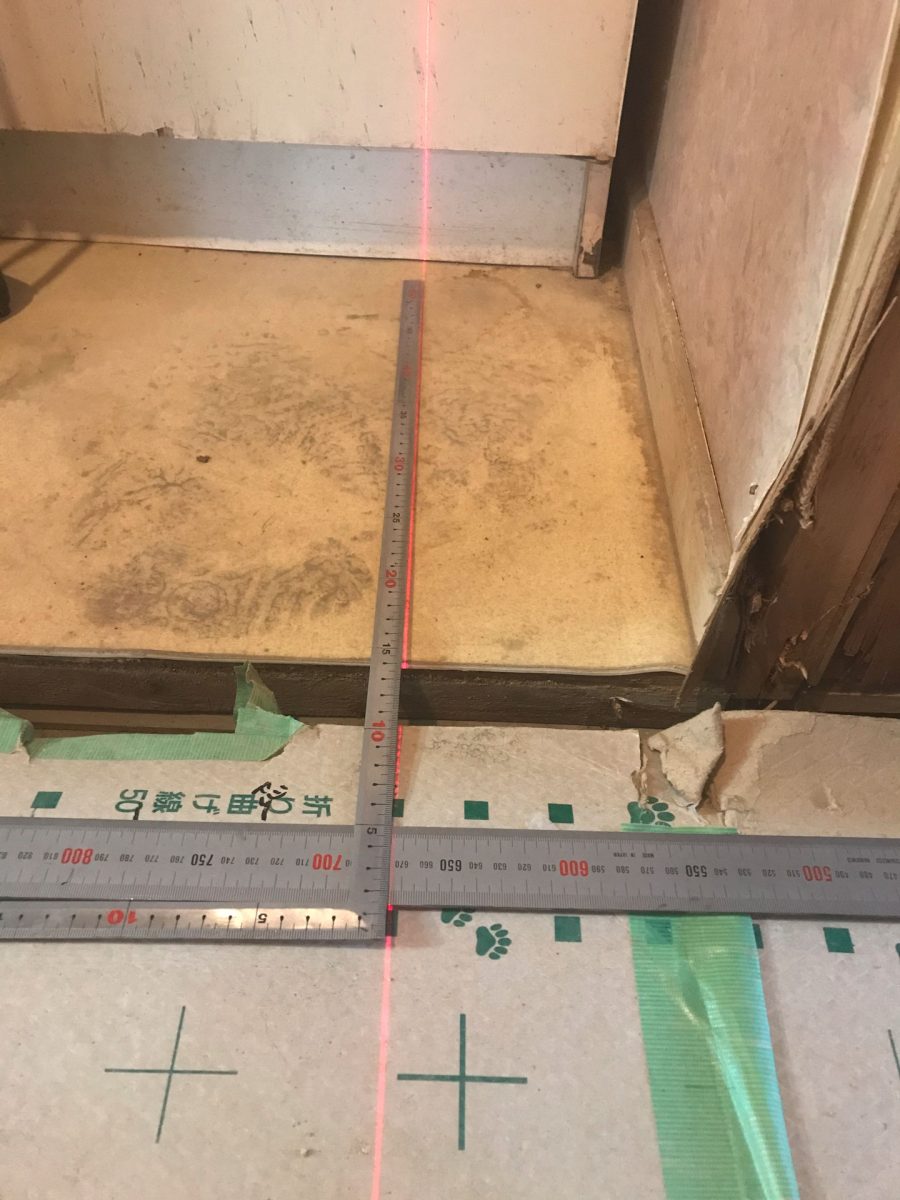

このとき高機能なレーザーを持っておらず無理矢理ですが目安として始点と終点を結んだ線に定規を当てて直角を出しました。
目安とはいえ怪しい墨出しです。
水糸も併用すればよかった。

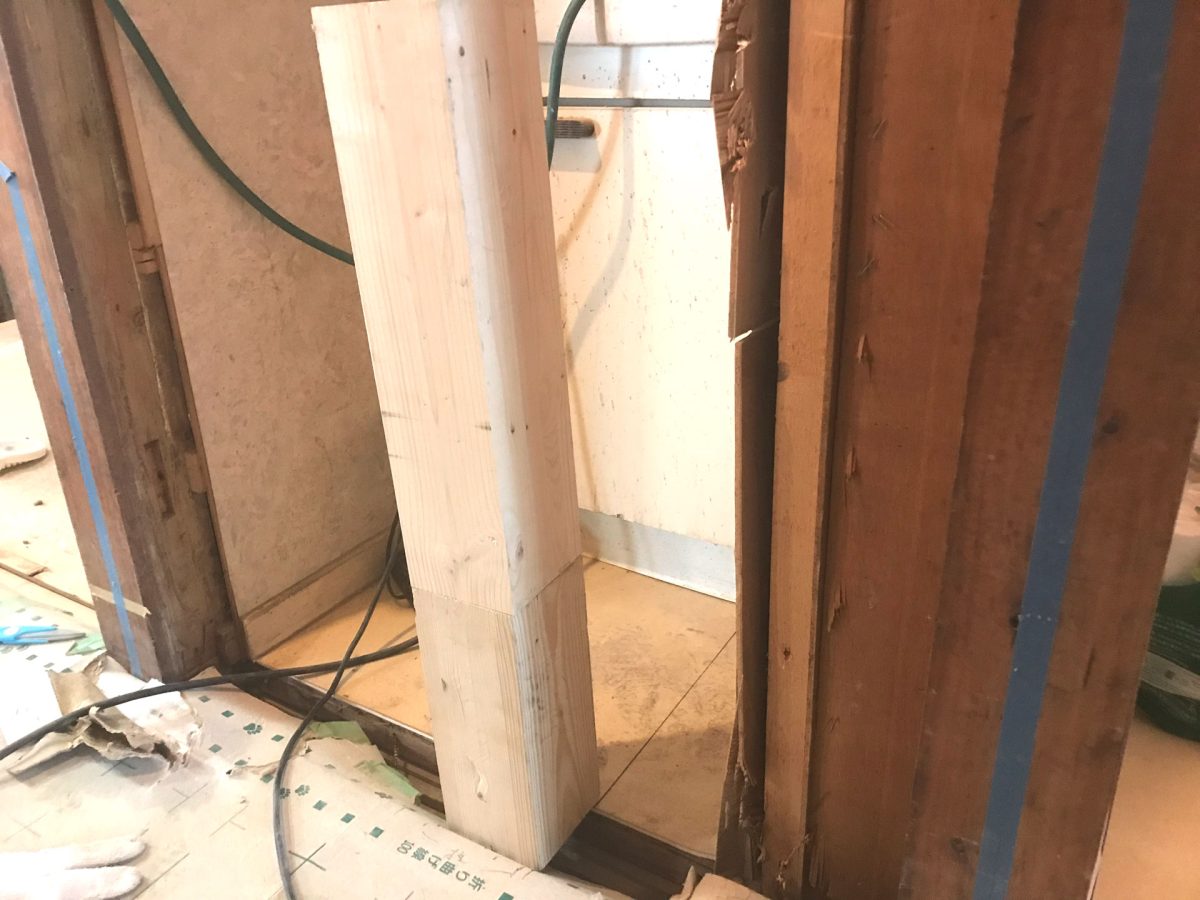

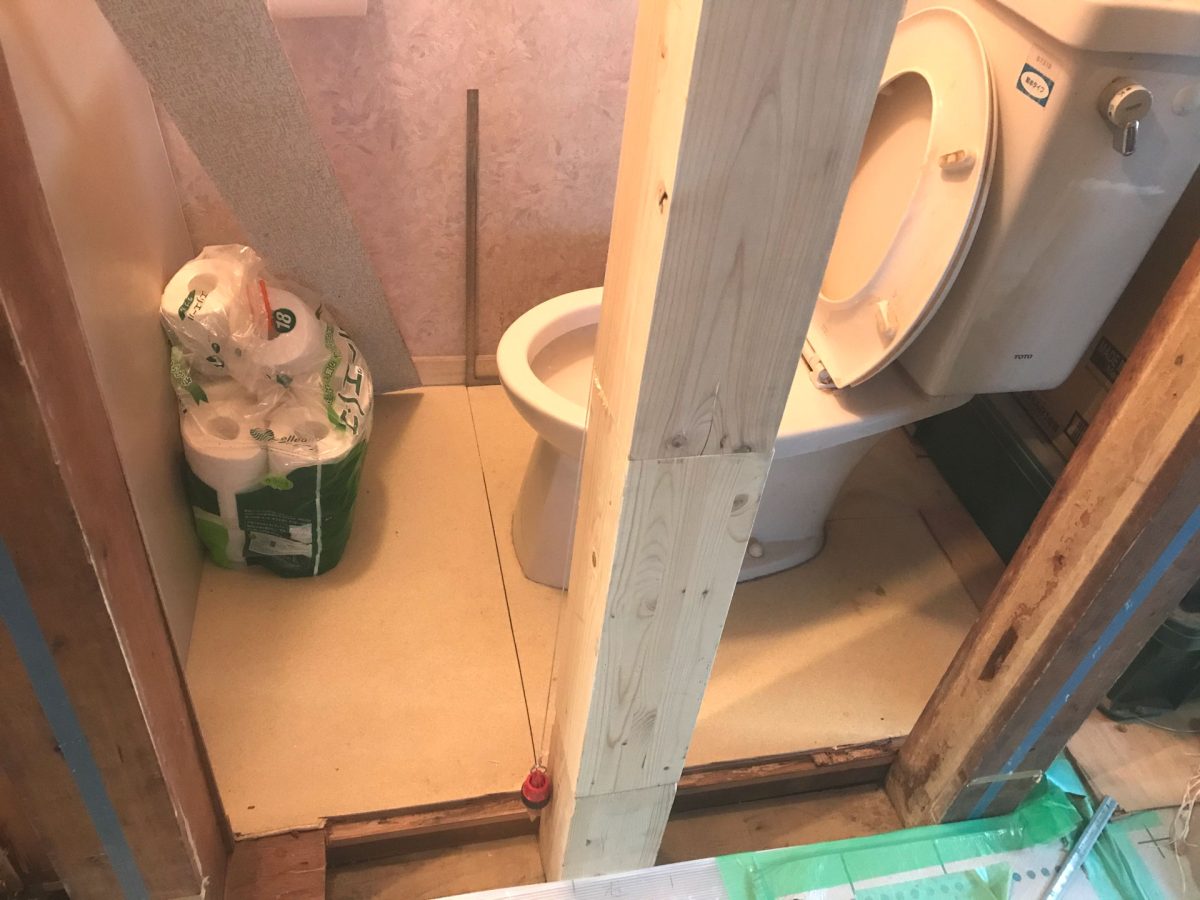

イメージが湧かないので持っていた端材を積んで仮想的に柱を立てて状態を見ました。

もう1本も

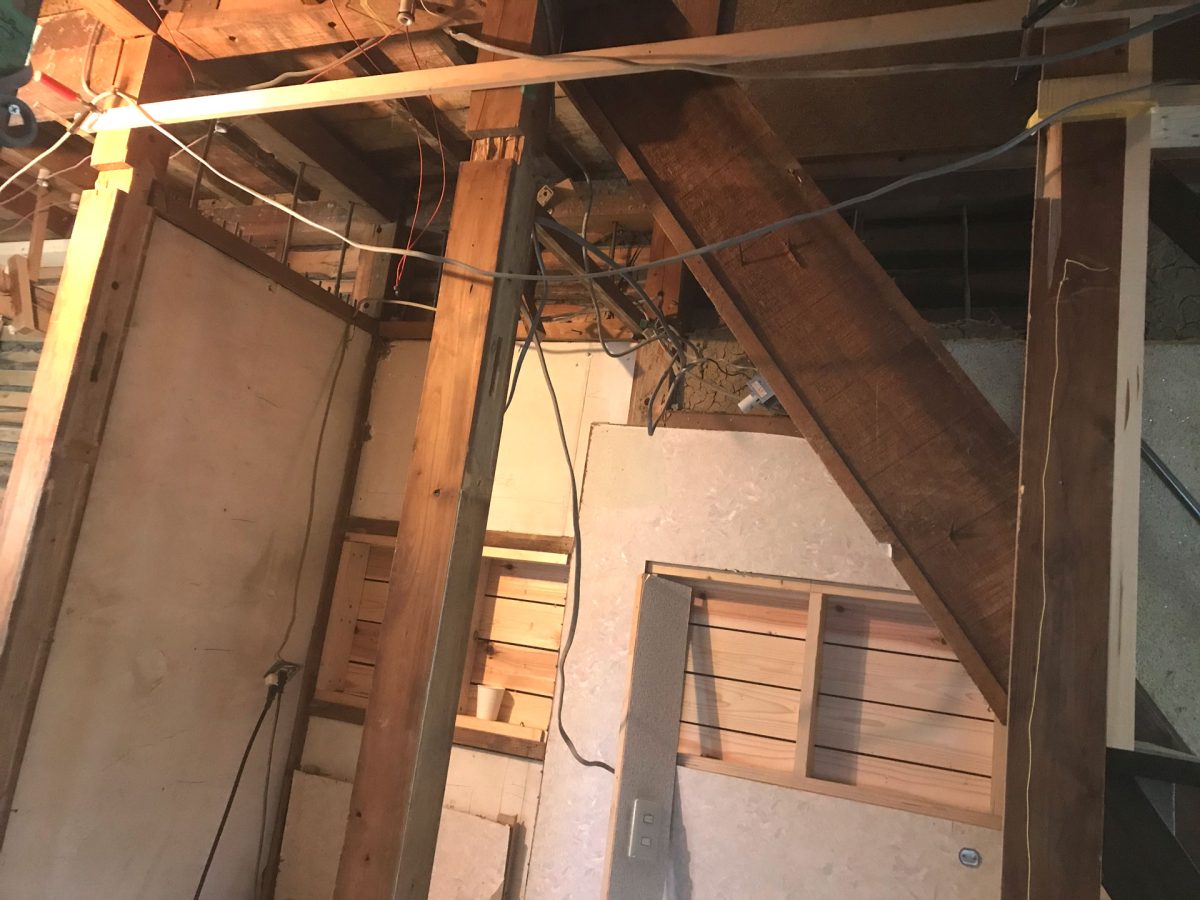

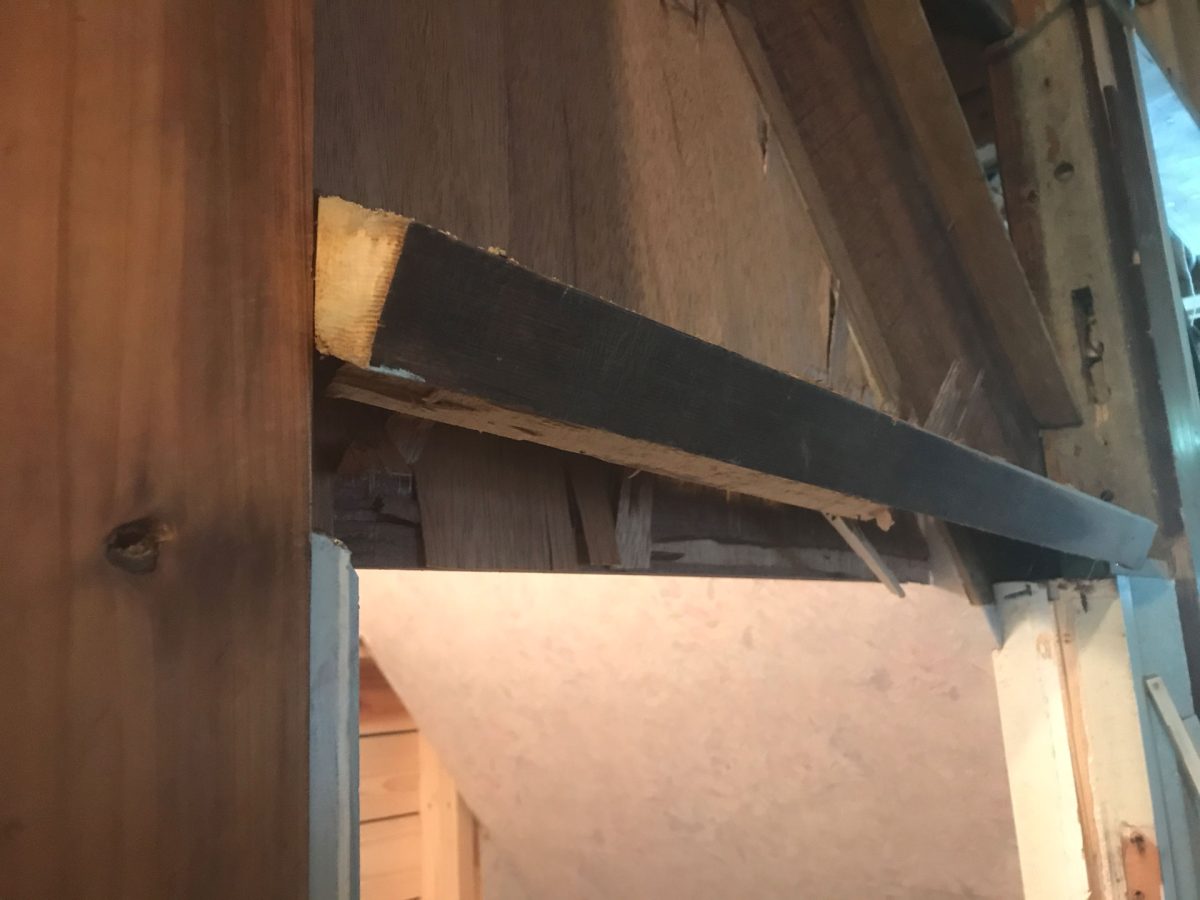

梁の高さに木材をクランプで挟んで状態を見てみました。

こんな感じで入れようと思っています。

柱の移動はおよそ200mmです。

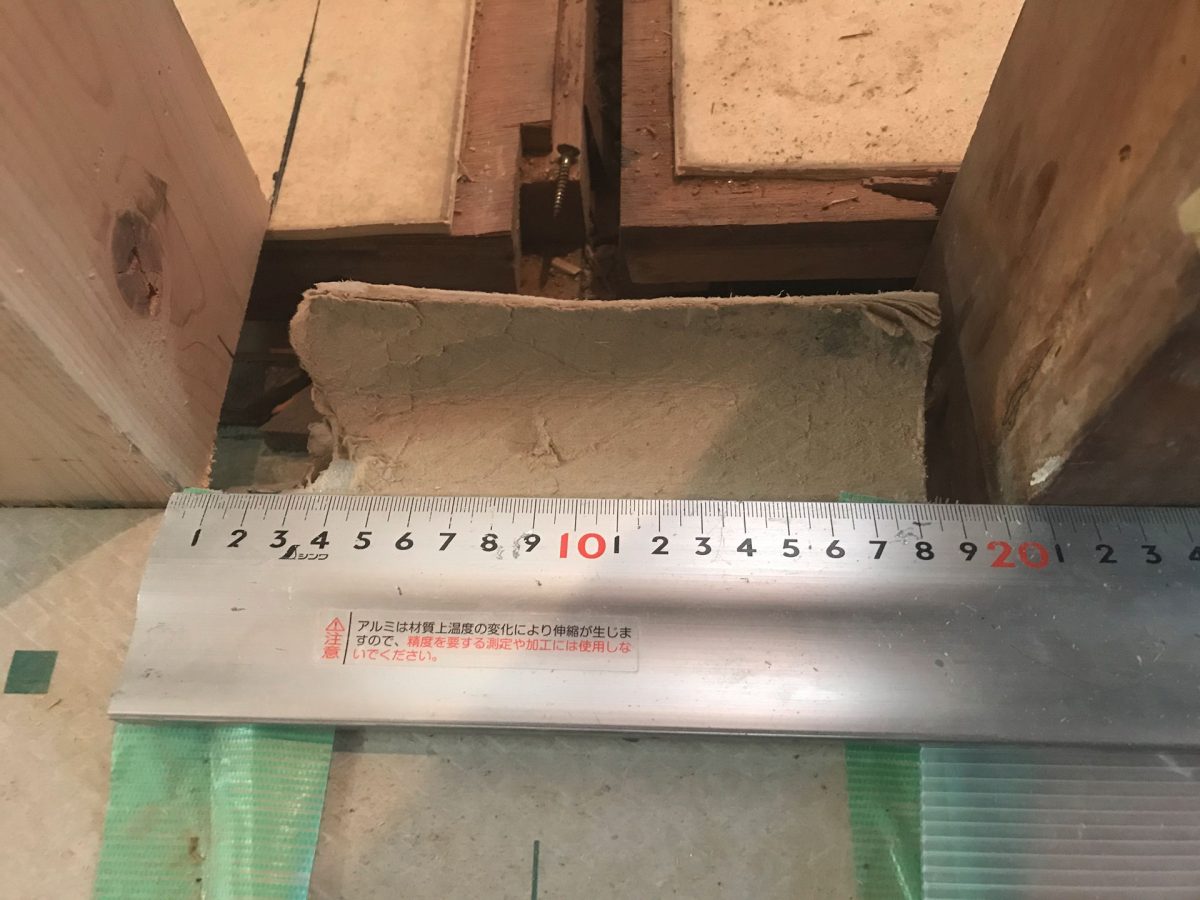

確認

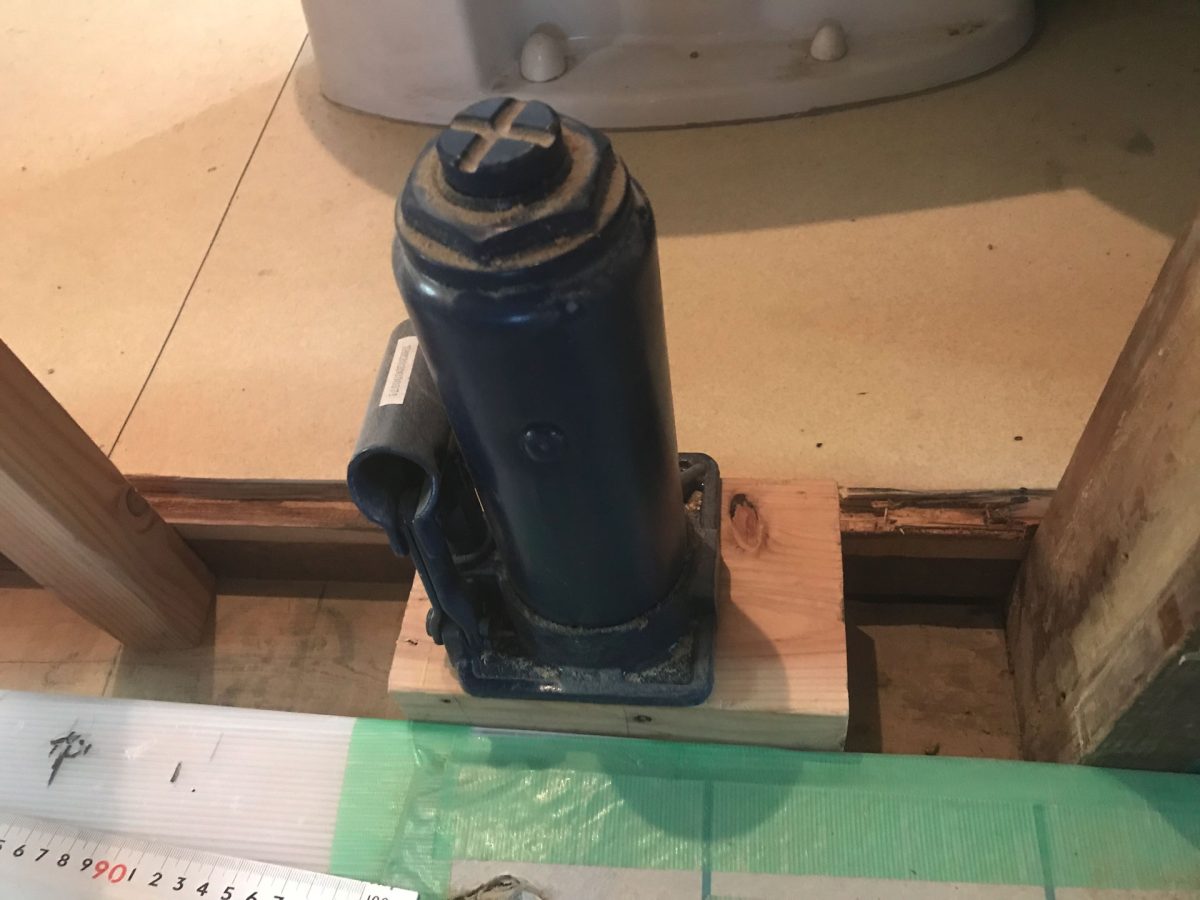

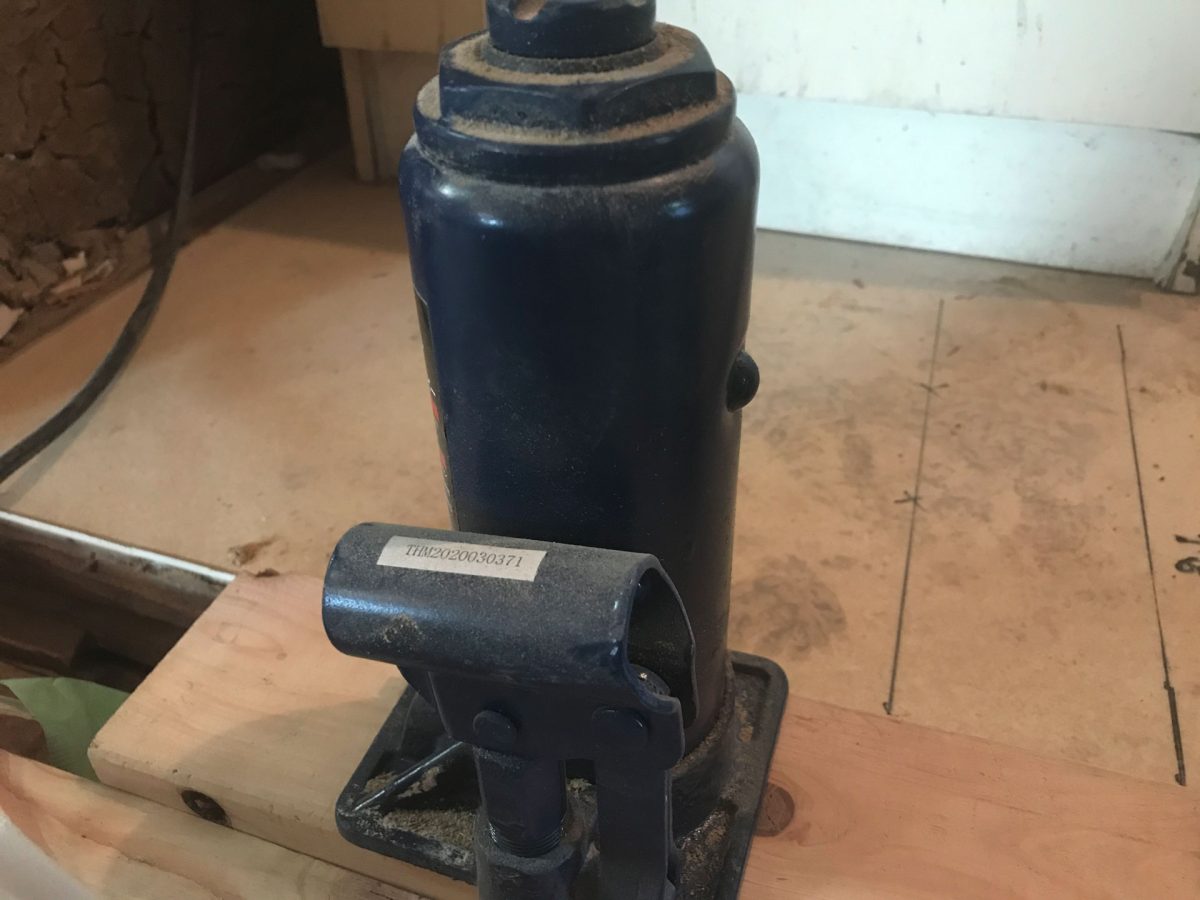

ジャッキが置けるかチェック

大丈夫なようです

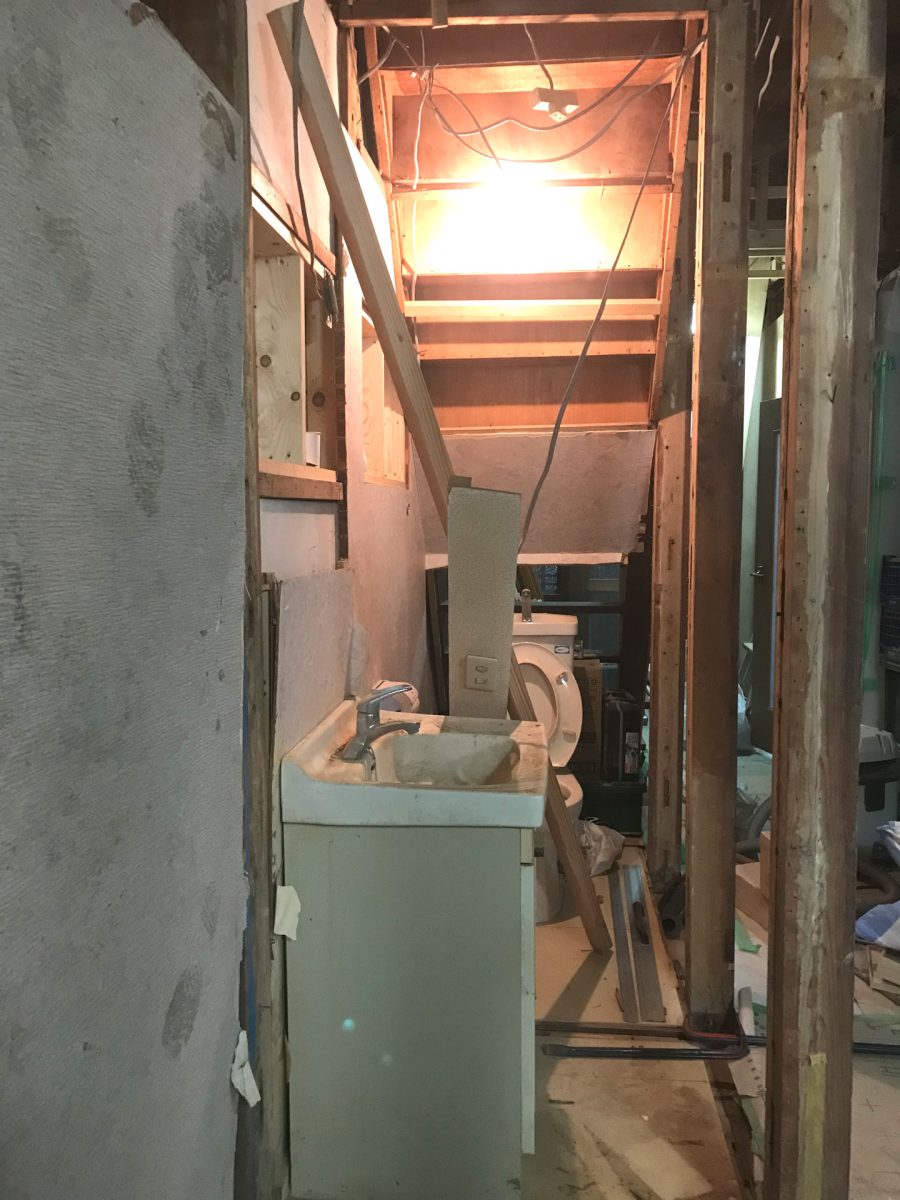

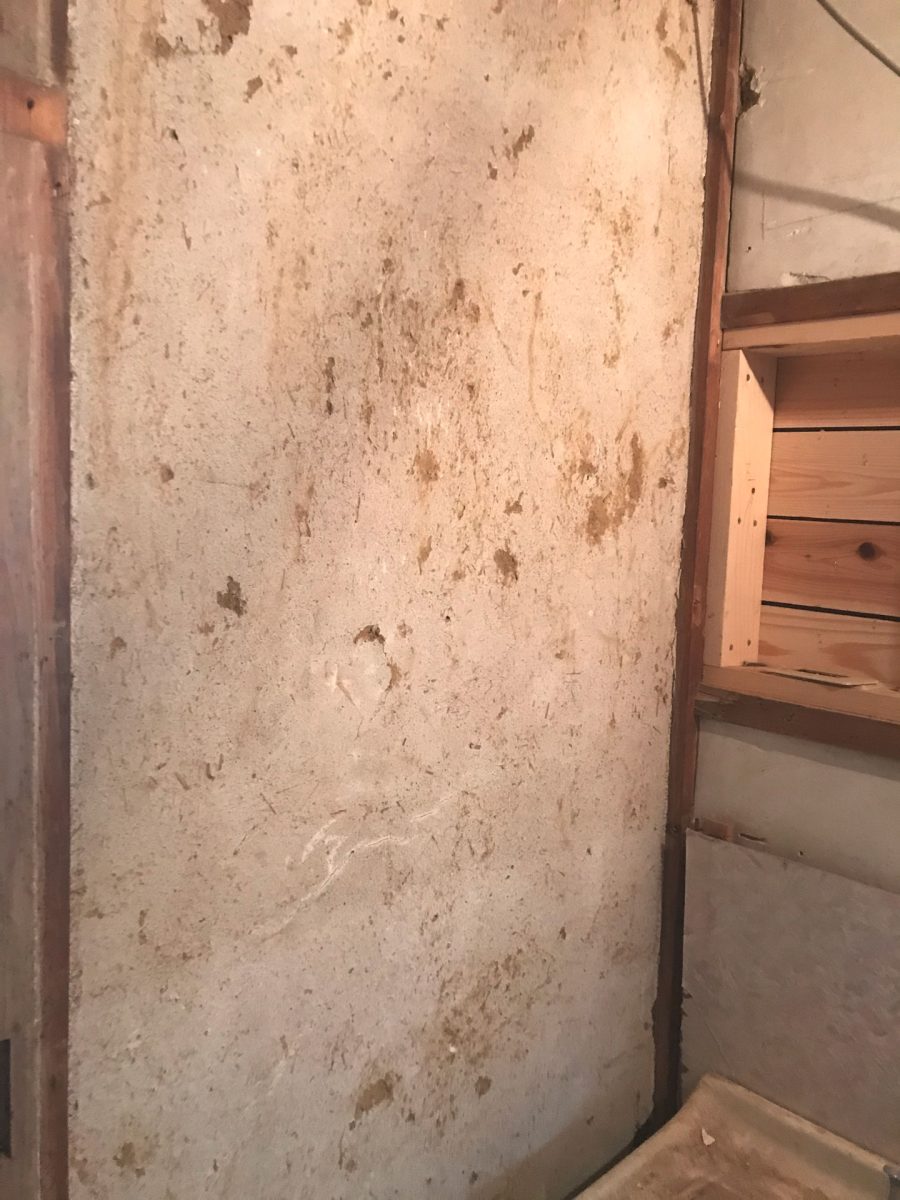

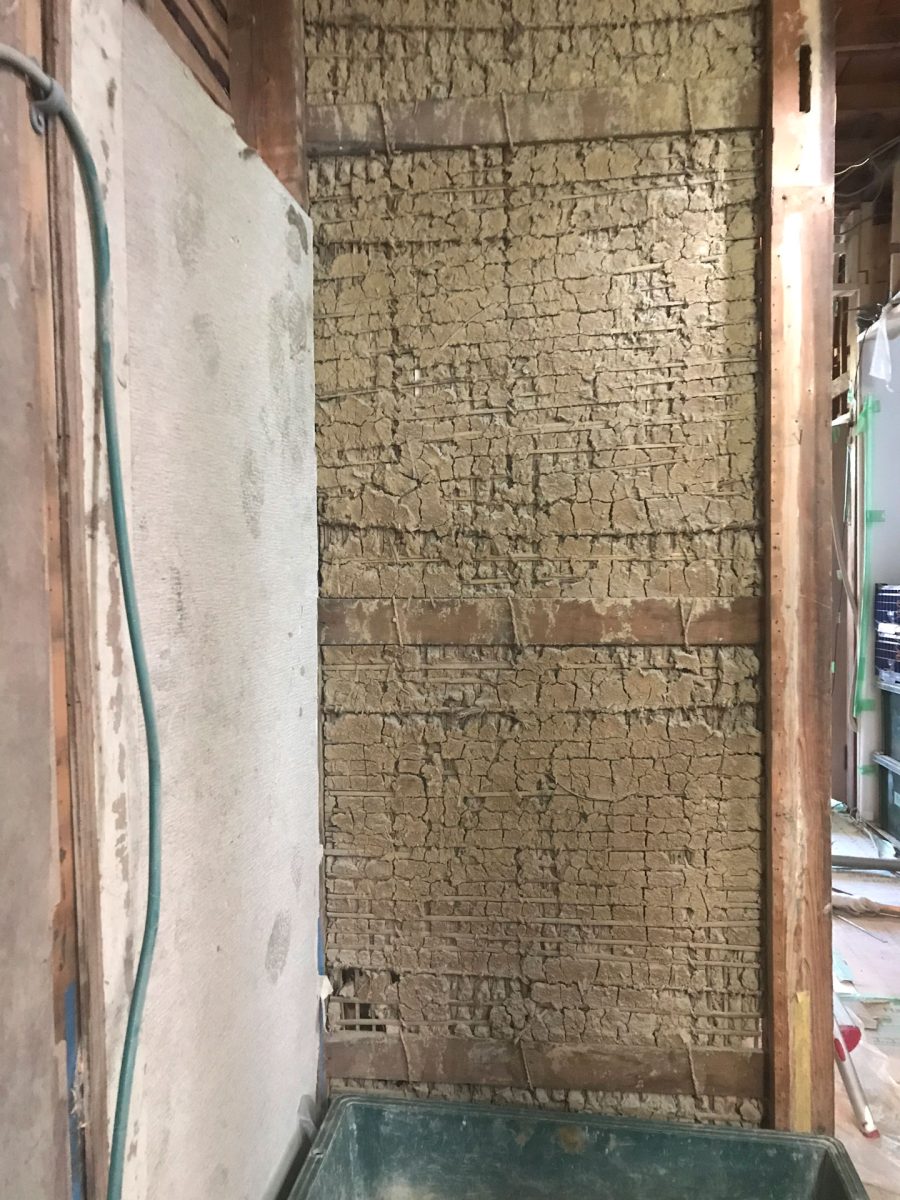

更に土壁解体

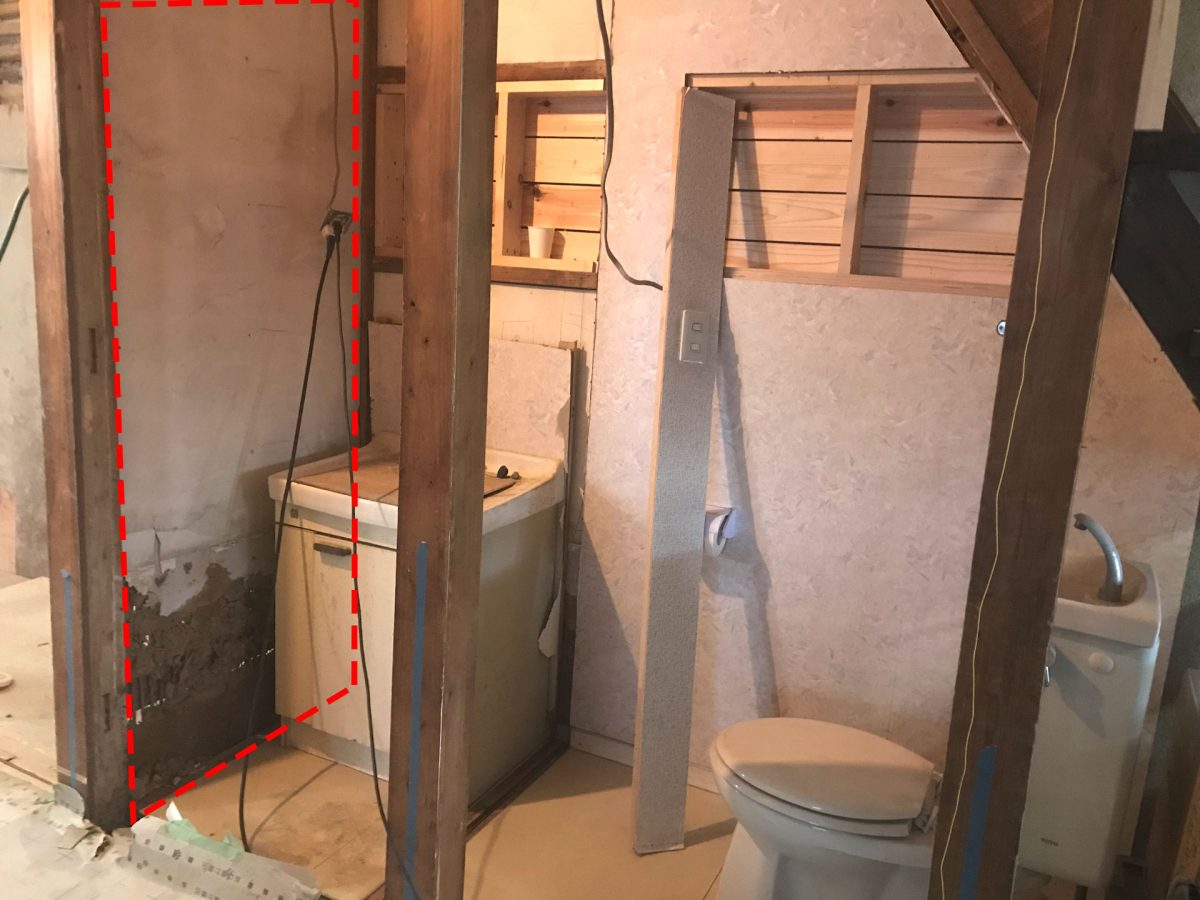

キッチンパントリー縮小・ランドリールーム拡張につきこの土壁も抜きます。

こっちが元洗面所側

こっちは元浴室側

土を落として

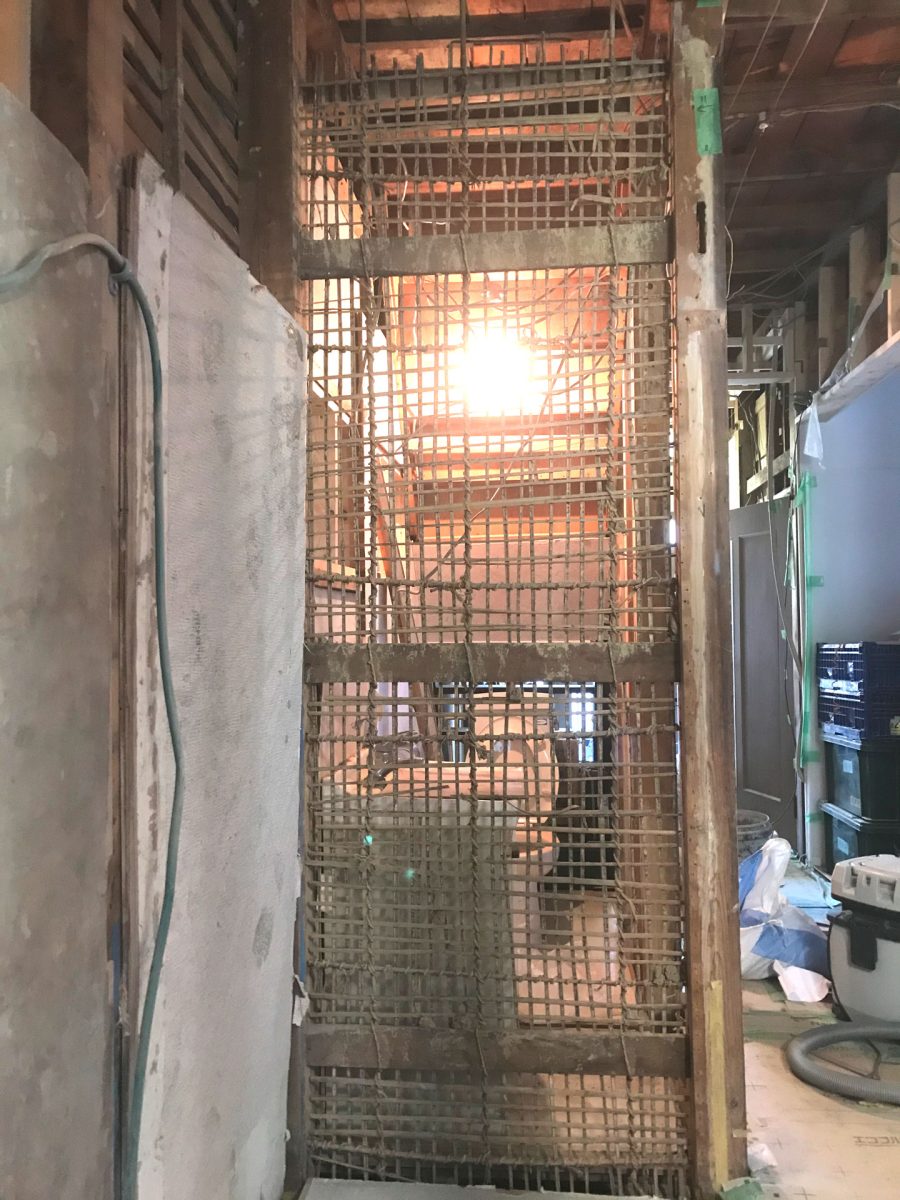

子舞竹を外して

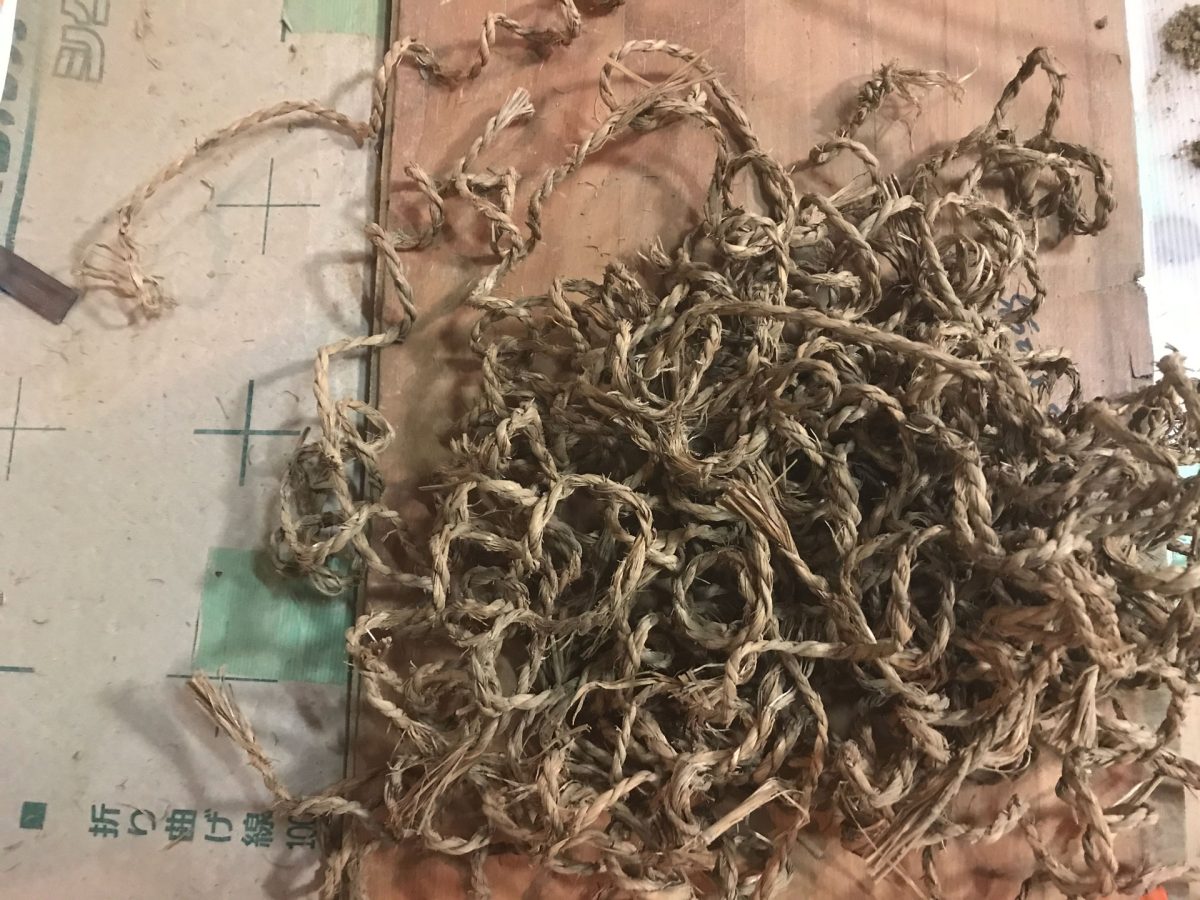

土壁も縄も再利用の為に取っておきます。

既存梁・柱の水平チェック

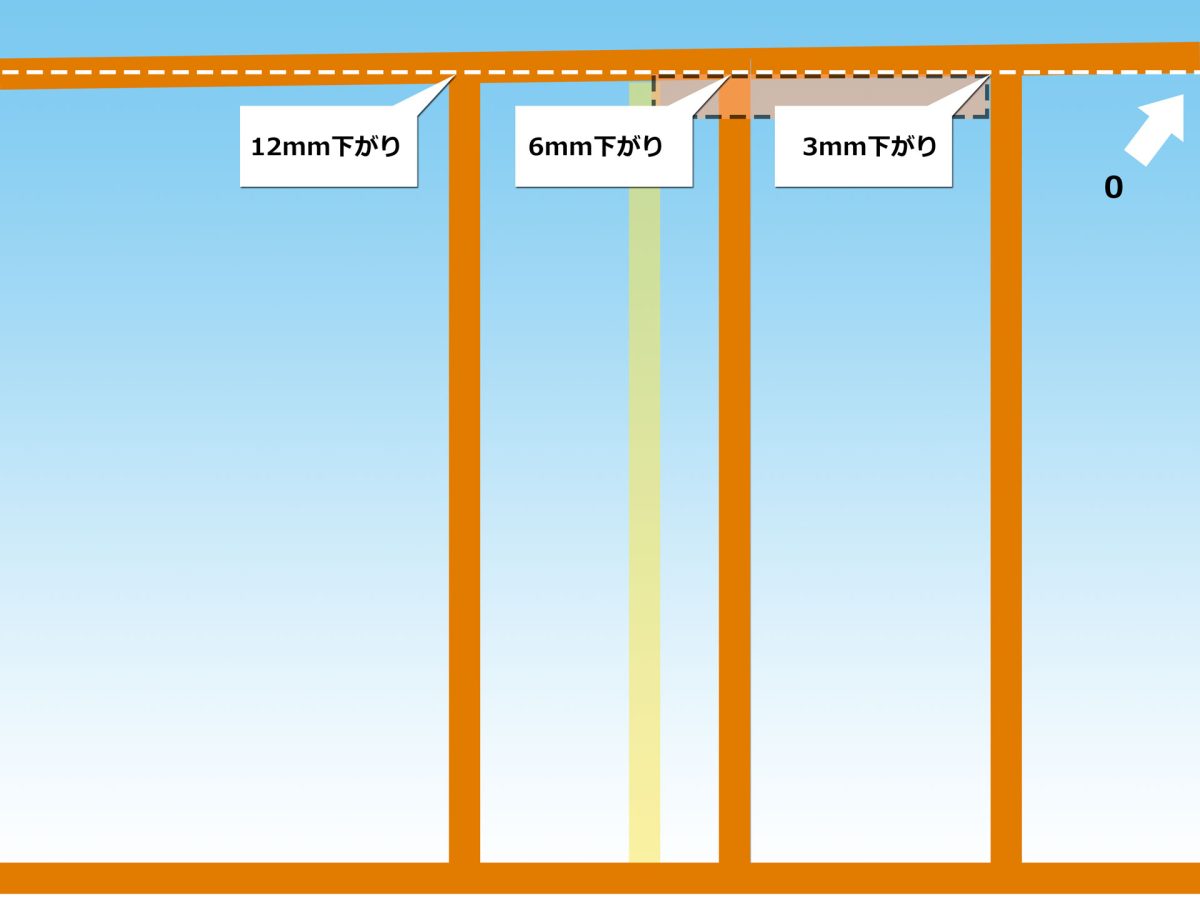

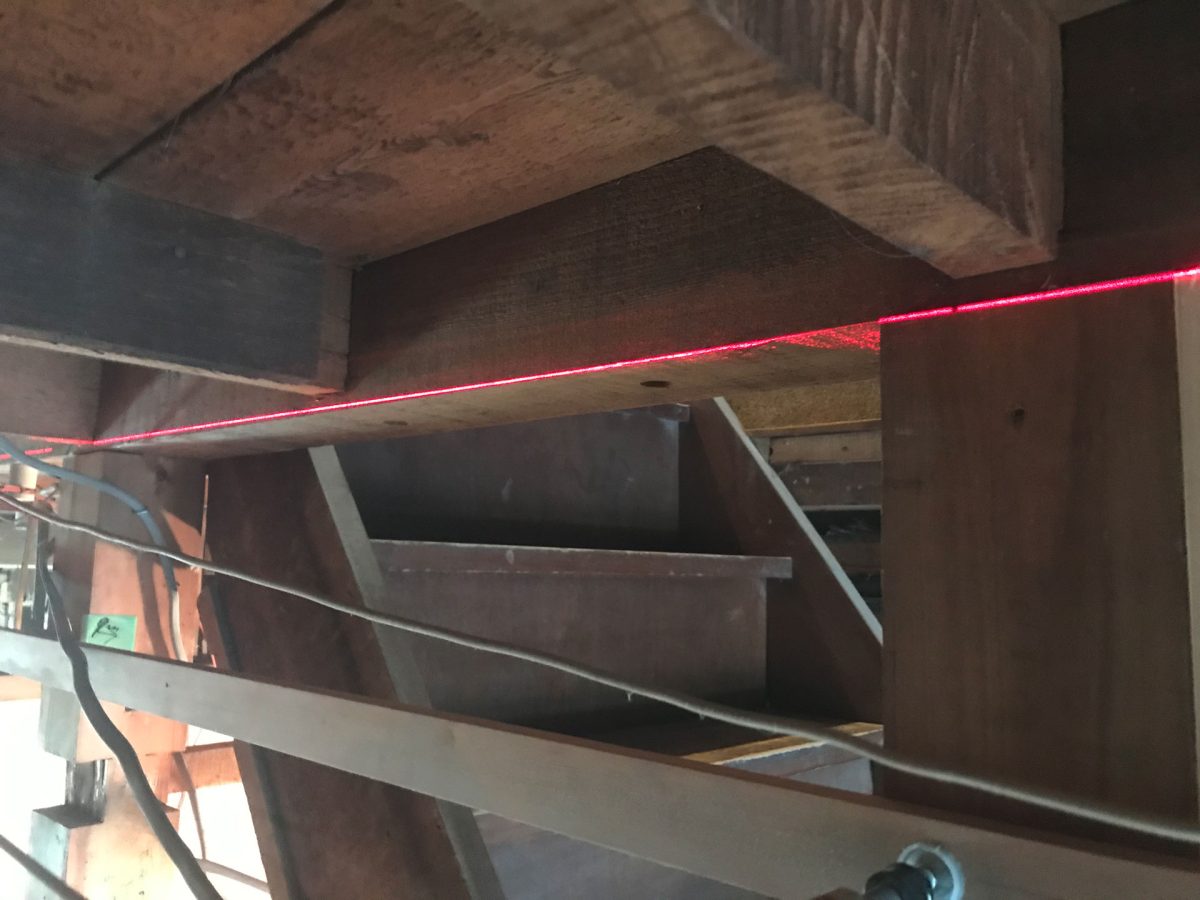

梁の水平をチェックします。

長手の梁

全く水平ではありません。
左側が下がっています。

更に左奥はもっと下がっています。

思った以上に下がってました。

短手の梁

ここは室内の梁で階段の頂上になります。
奥(外壁側)が下がっています。

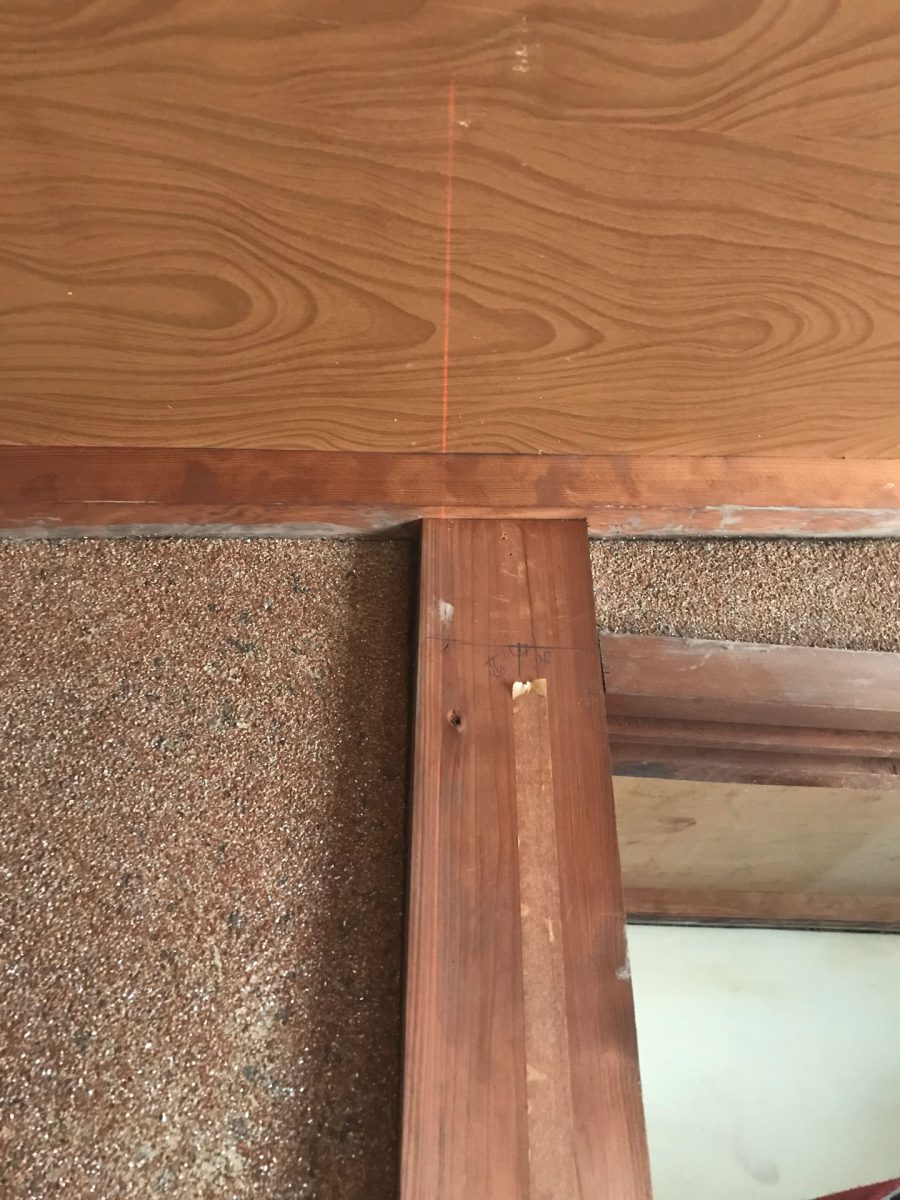

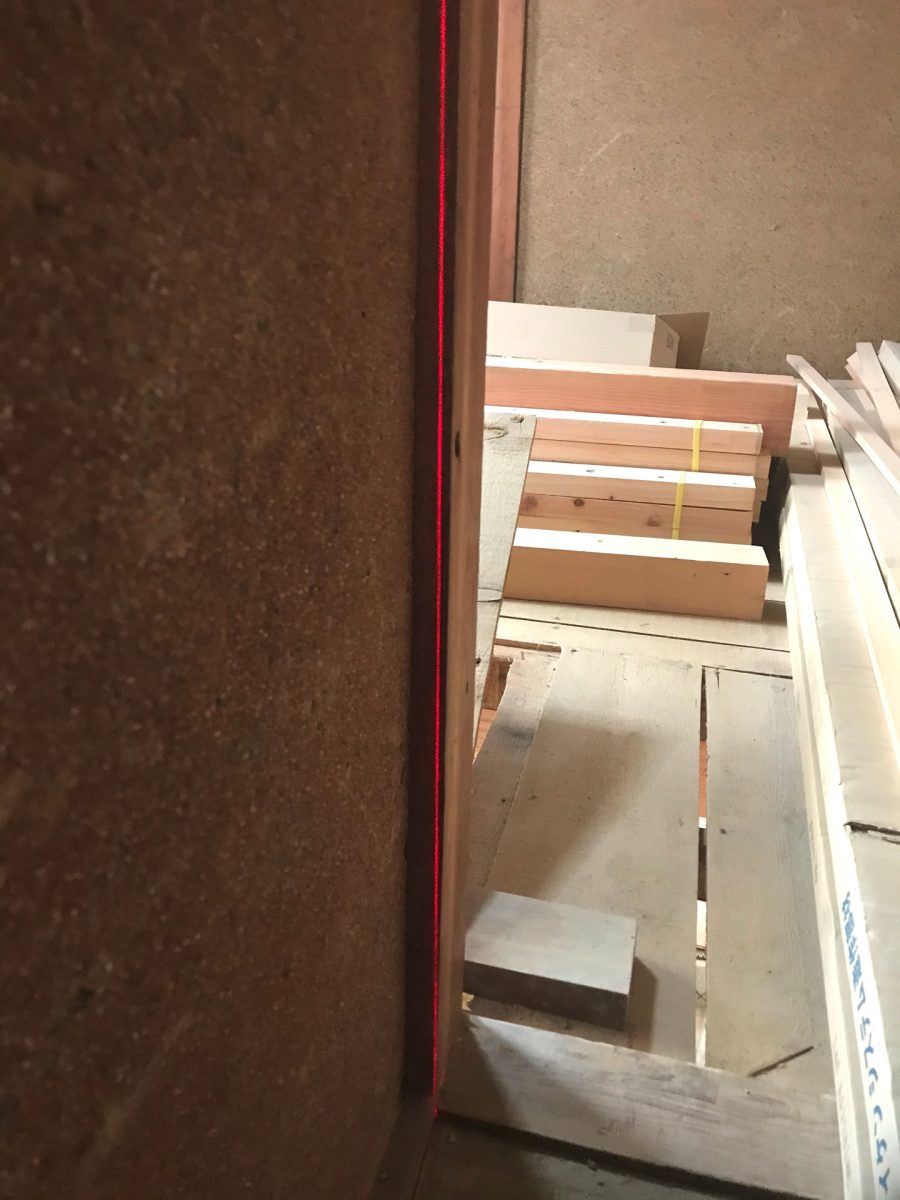

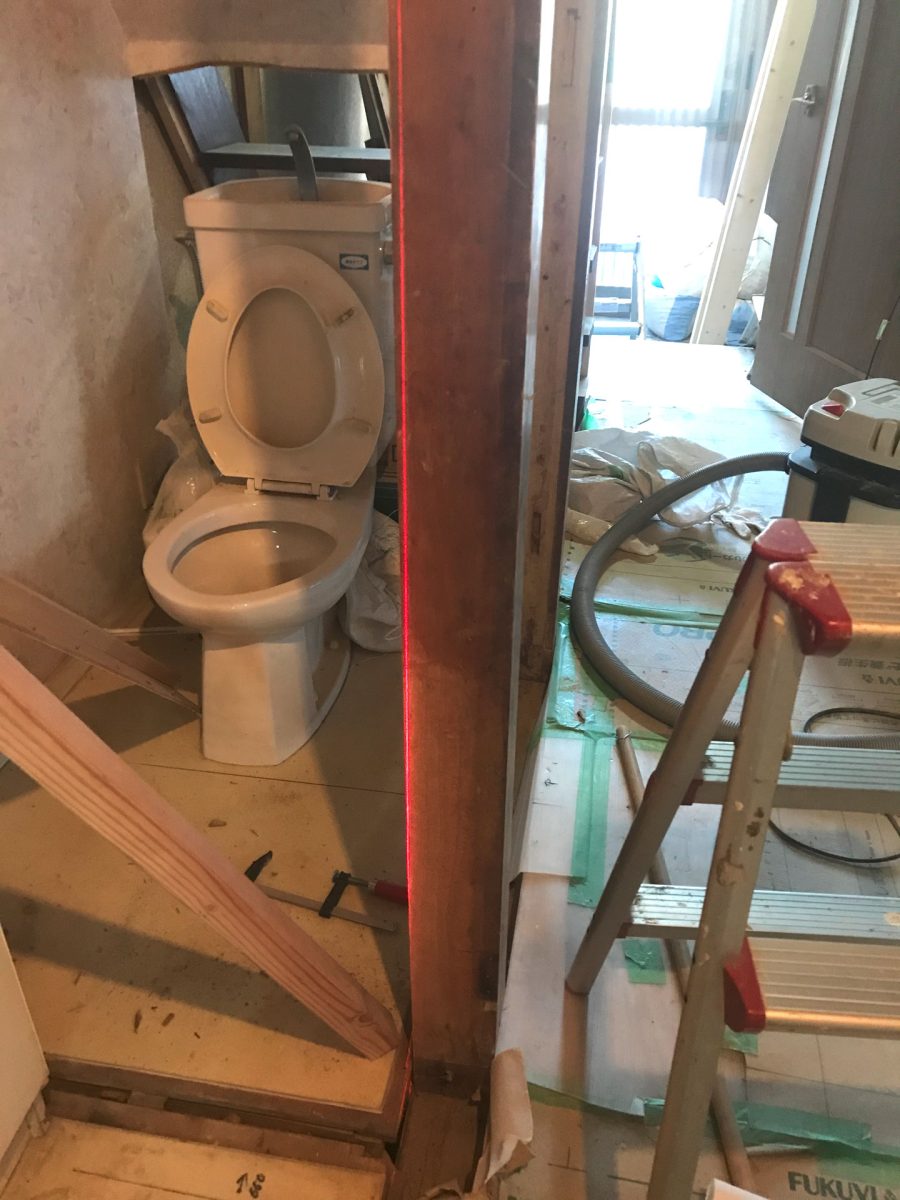

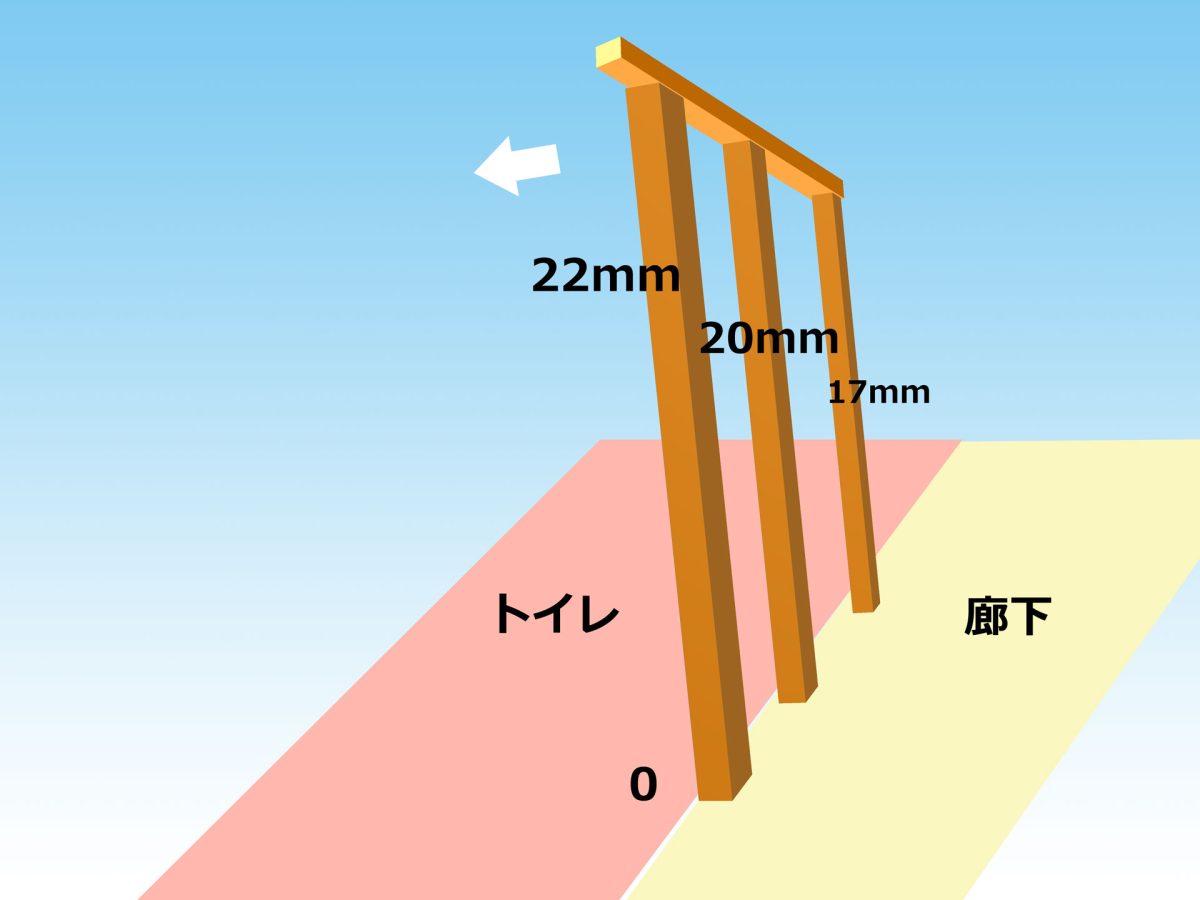

柱の傾き

右隣の外壁側に傾いています。

2階もチェック

何度かチェックした事ありますが、念のため2階柱の傾きもチェックしておきます。
やはり1階と同じ方向に傾いていました。

傾き結果まとめ

建物の傾きに順じて2方向に傾いています。

施工イメージまとめ

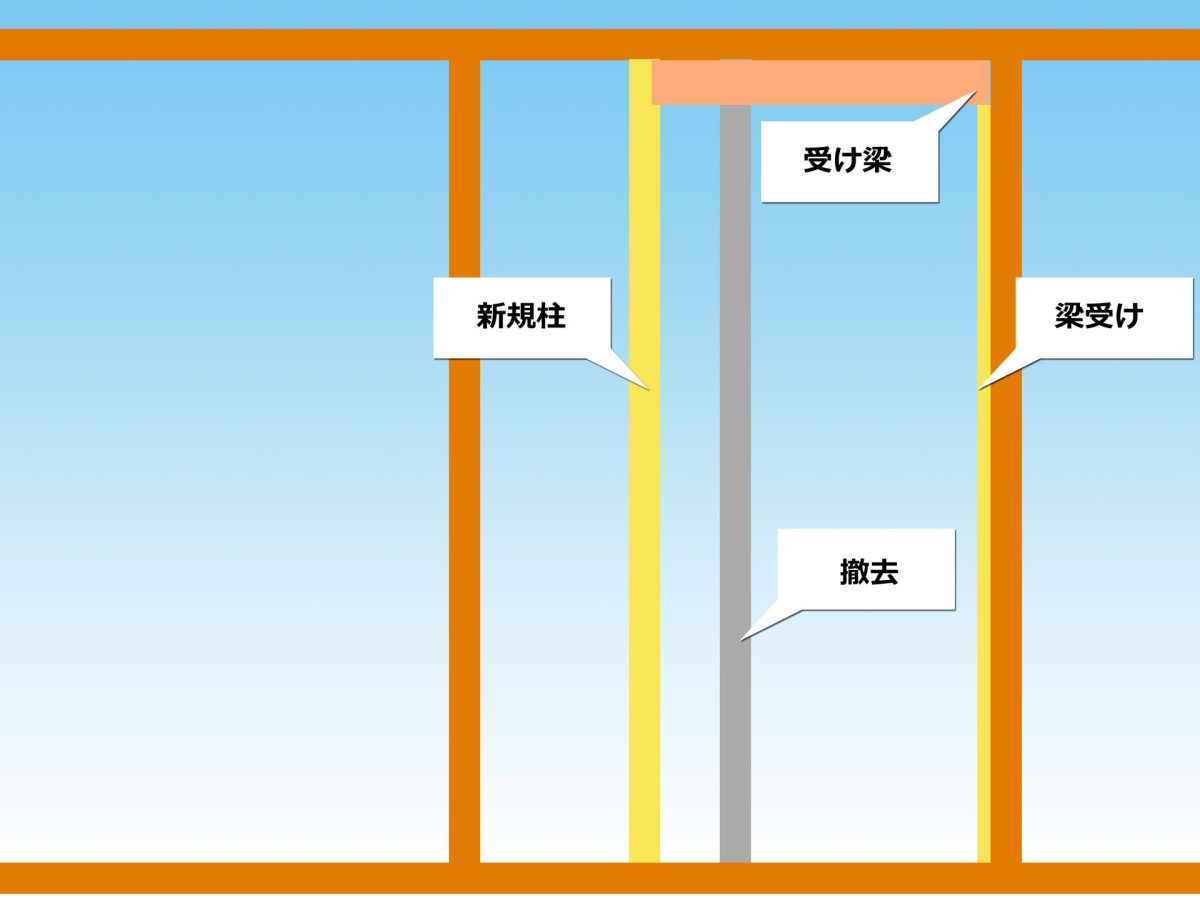

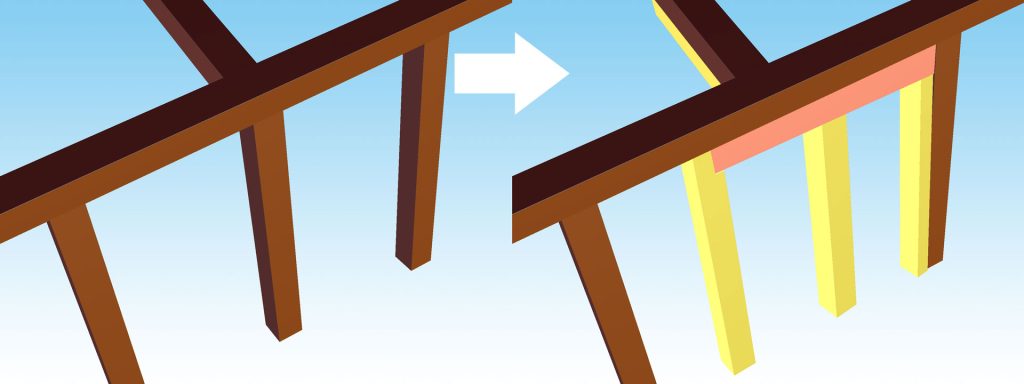

柱移動と補強構想をイメージでまとめてみました。

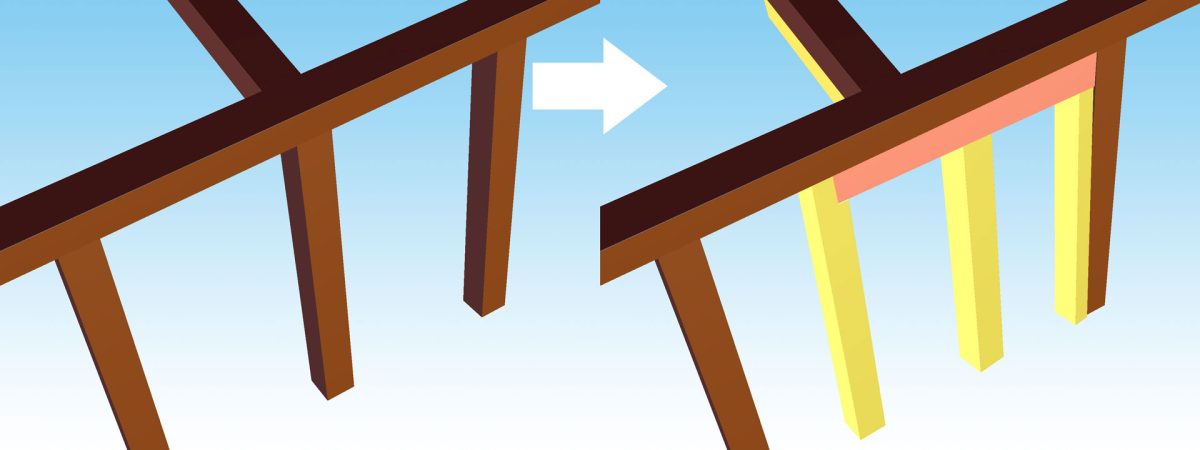

立体画像だとこんな感じ。

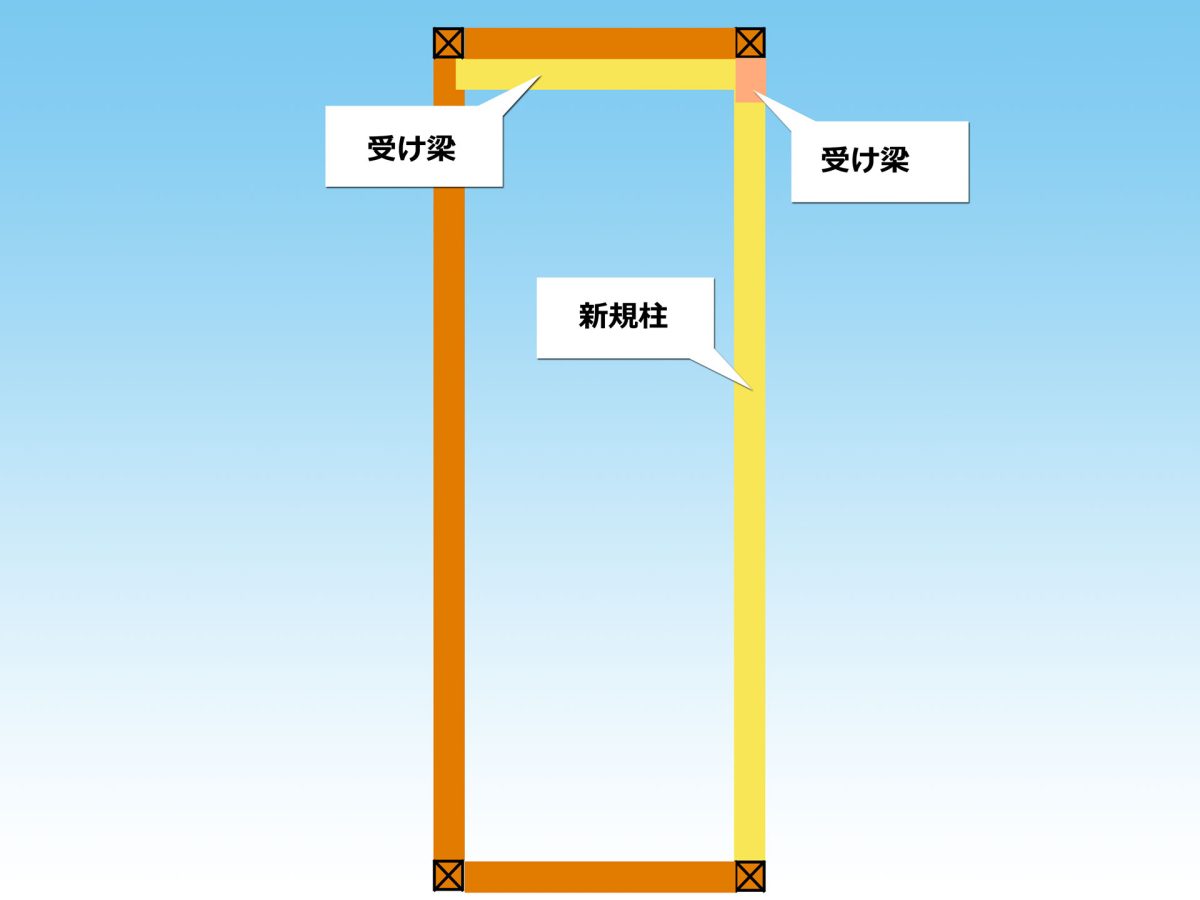

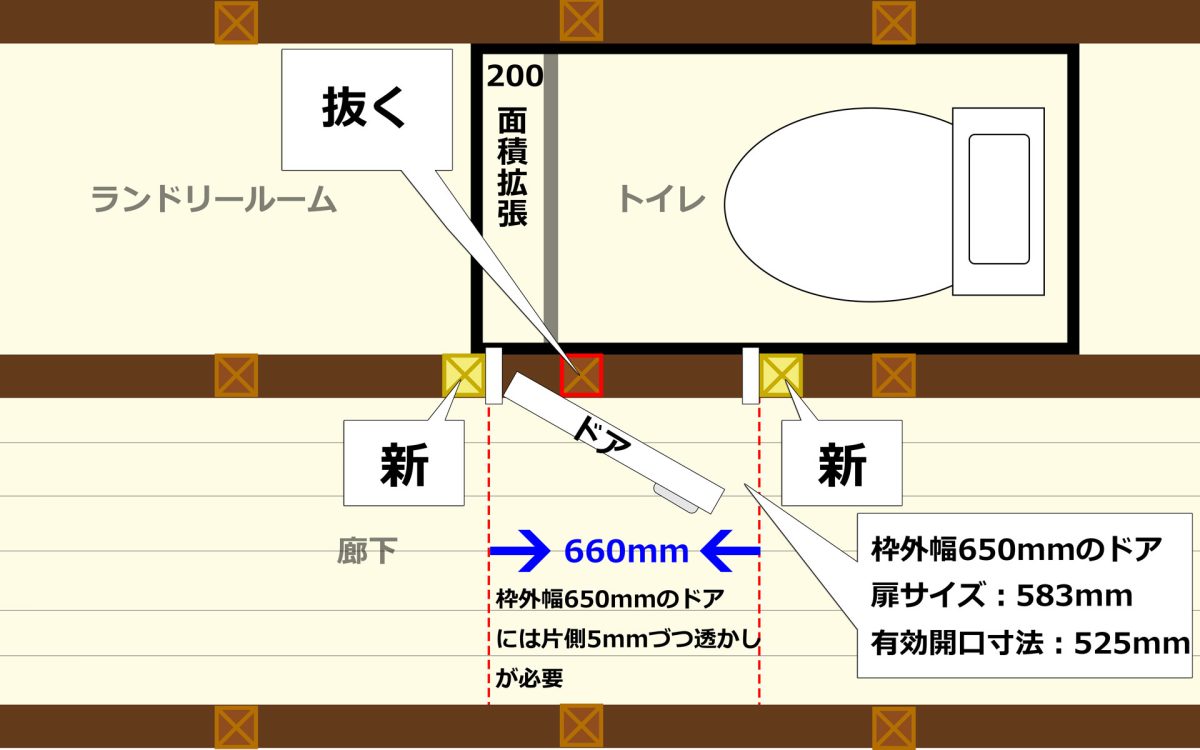

平面図にするとこんな感じです。

これを基本に施工していきたいと思います。
