ダイニングキッチン 躯体追加1 初めて梁を入れる 〜軽い気持ちでやったら大事になった〜

梁を追加したビフォー・アフター ダイニングキッチン

築50年の我が家の昭和感がムンムンする風呂は狭すぎてユニットにも出来ないので引越しすることになりました。
この引越しで間取り変更が発生、これに伴い基礎を打ち土台を設置しました。
既に何本か補強が入ってますがプロがやった仕事です。
今から素人の当方は初めて梁を入れて柱を立てようと思います。

場所はここになります。

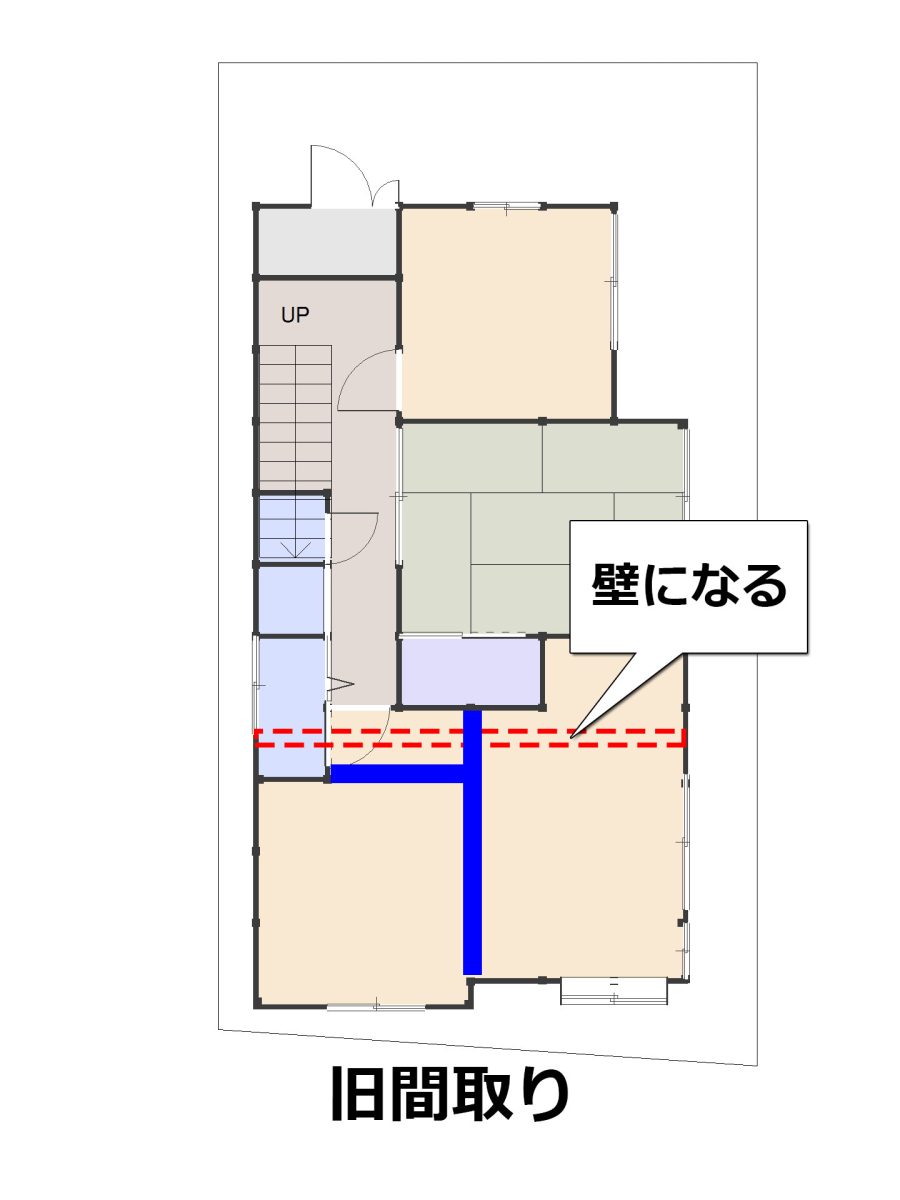

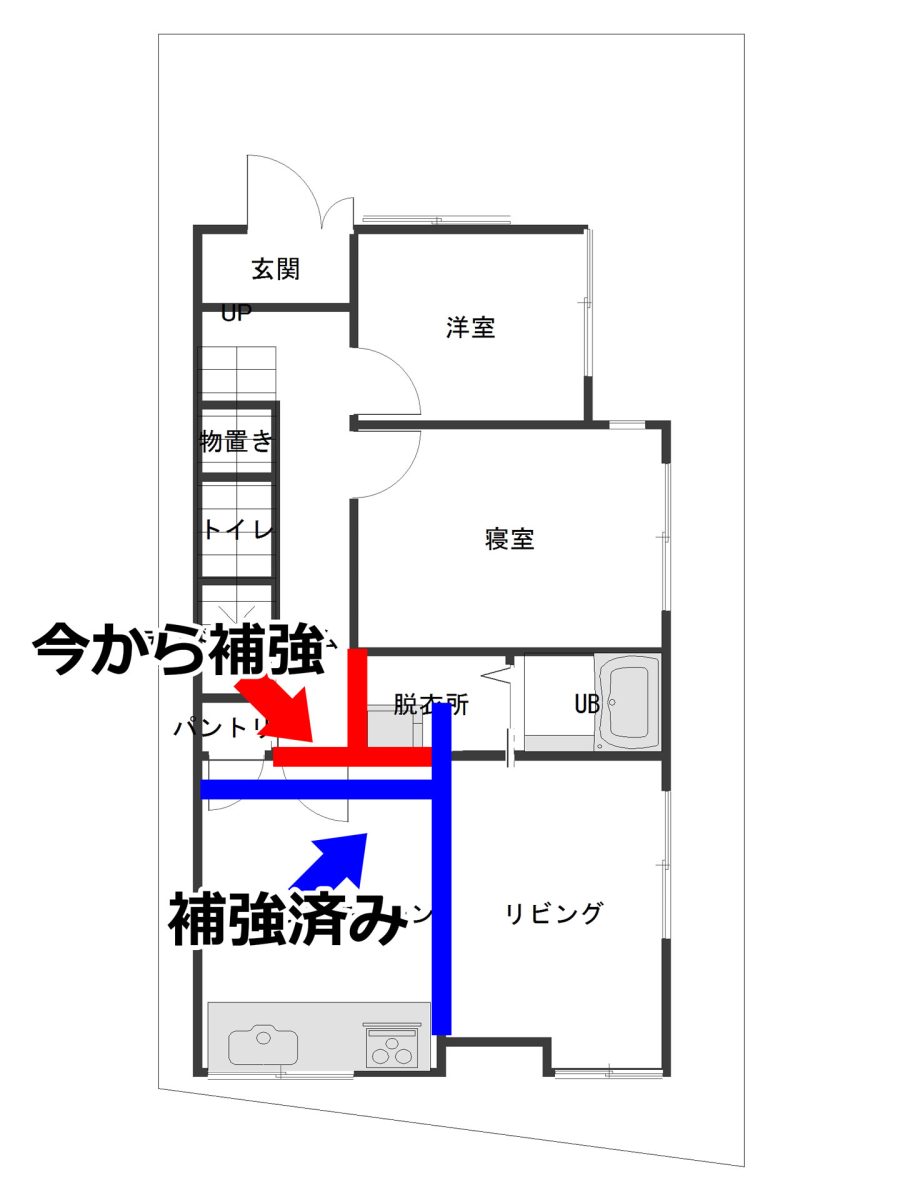

補強された梁と今から補強する梁をを示す平面図

立てようとか入れていこうとかエラそうな事言ってますが過去に経験したのは一度だけ
我が家の柱を抜く際大工さん監修の元お手伝いしたのみです。
それがコレ。

プロが入れた補強梁
ダイニングキッチン3 間取り変更 ~プロ直伝~
ダイニングキッチンの間取りに変更を加えたくってプロに連絡したところ来てもらえるという事になり柱を抜く・梁を入れるというプロの技で間取り変更に対応してもらいました。

↑コレはお手本で

今ので覚えたアヌビス神

です。

梁を入れる場所

今回チャレンジするのはここです。

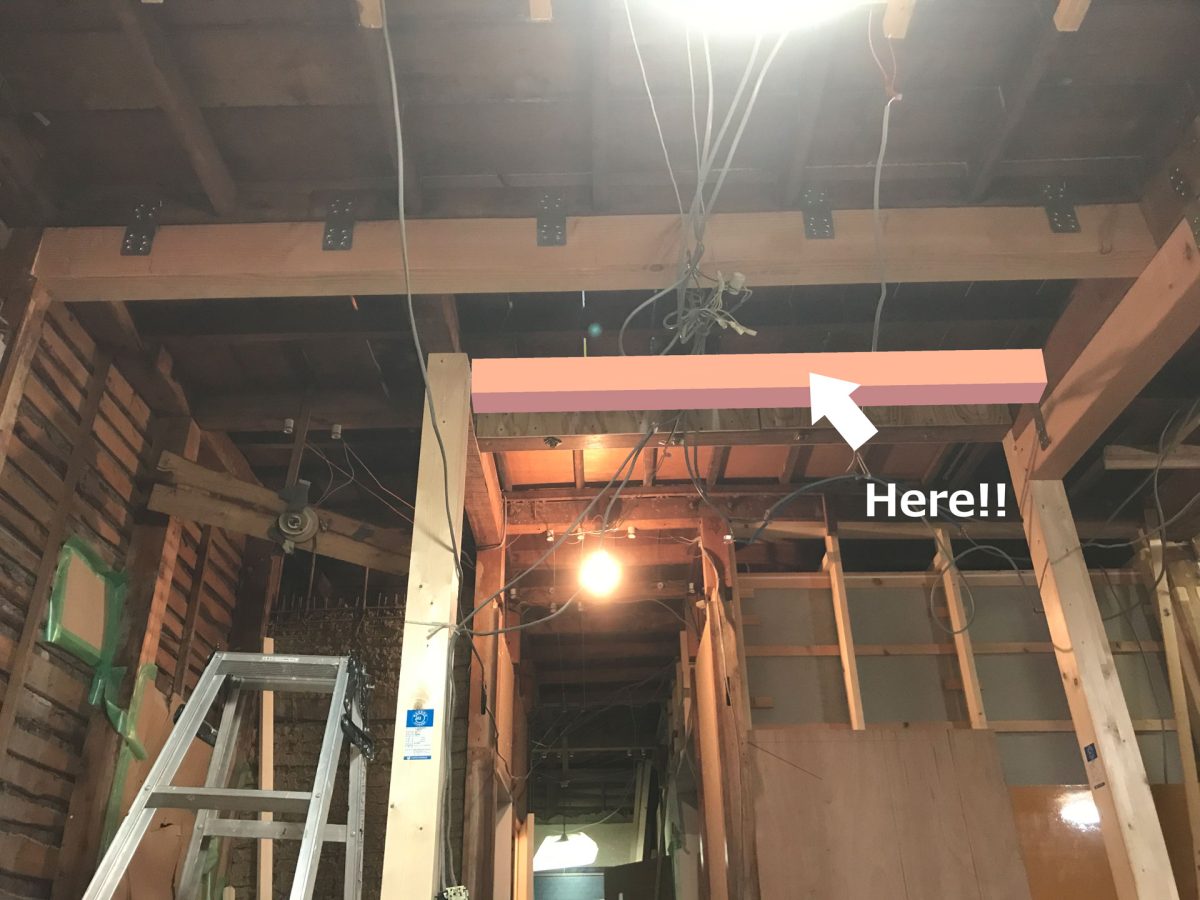

入れる梁の位置

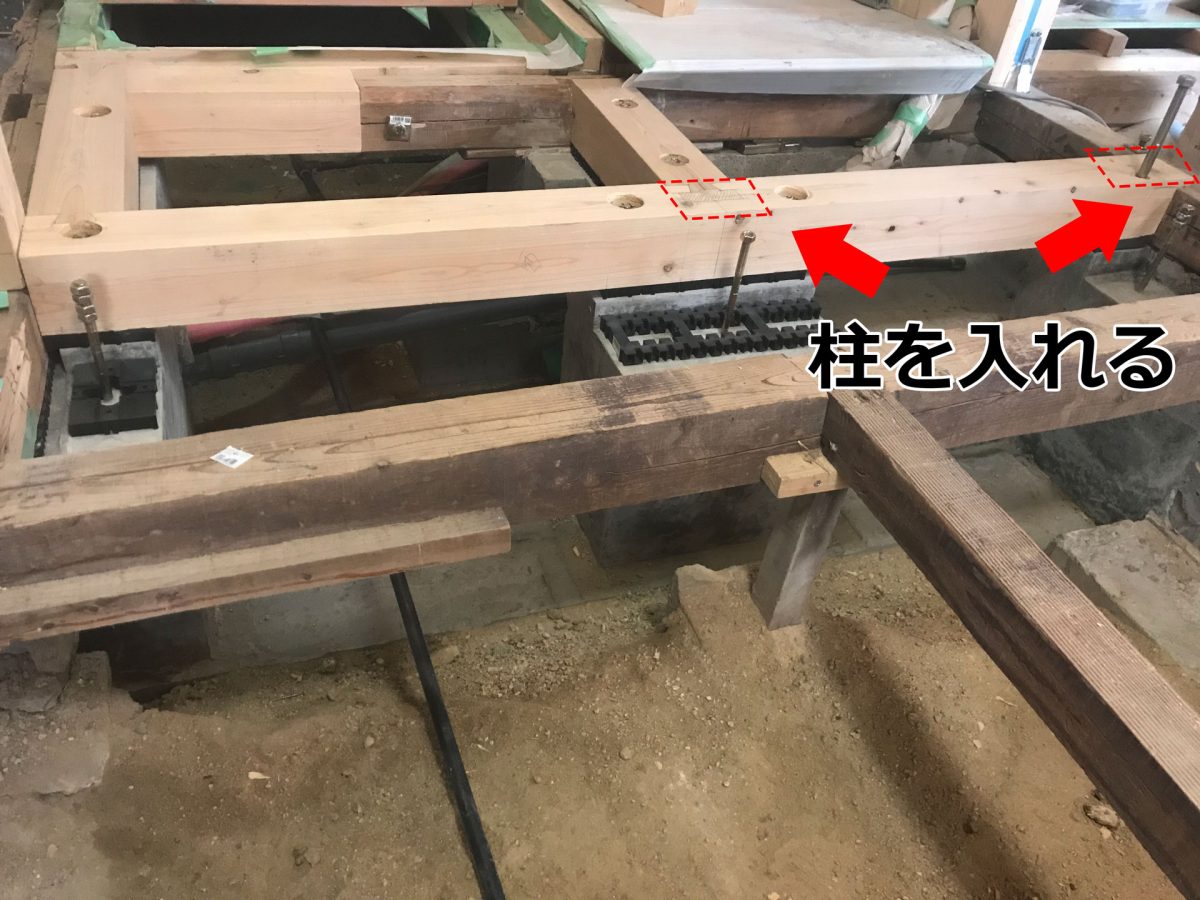

その後ここに2本柱を立てる予定です。

立てる柱の位置

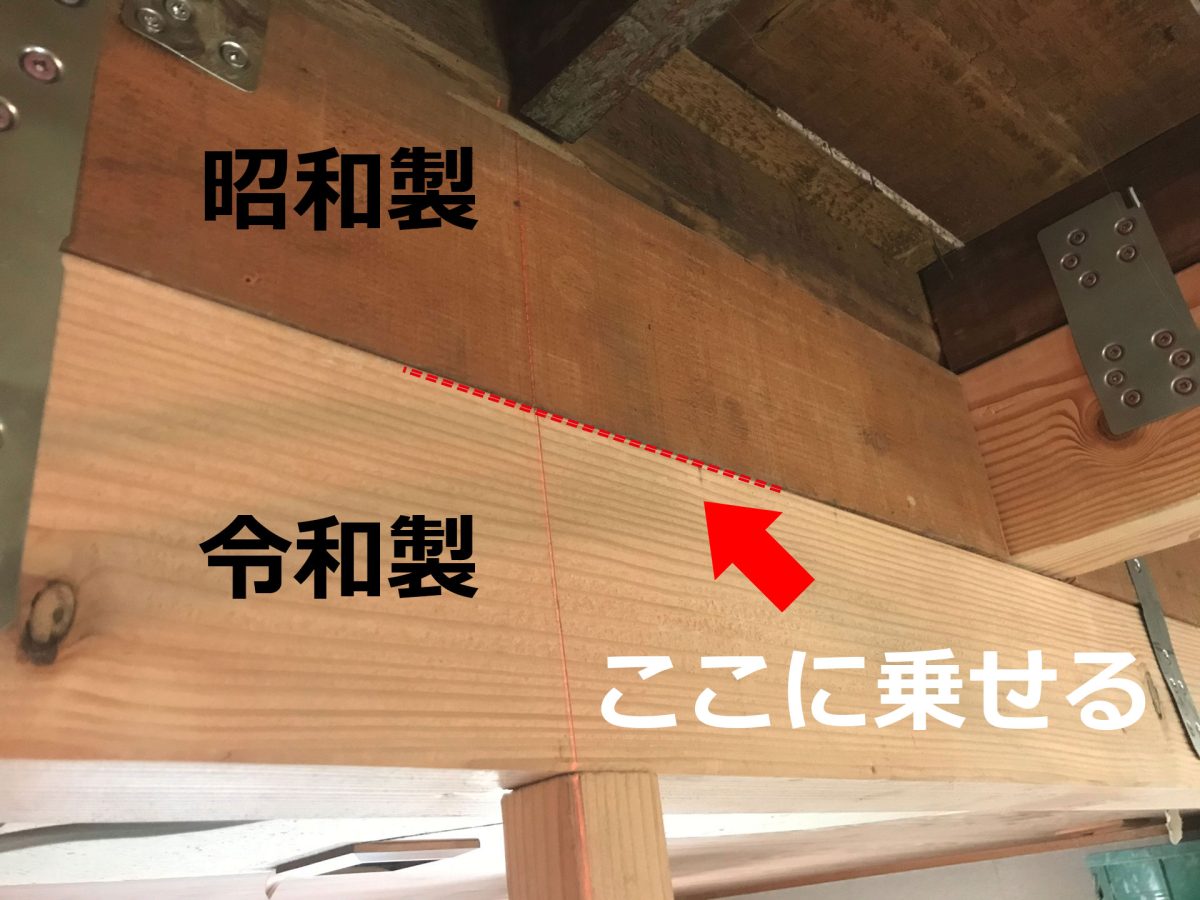

上は1988年のリフォームで柱が撤去されたときに添えられた受け梁で、ここにホゾを掘り今回大工さんに入れてもらった「受け梁の受け梁」に乗せる形で梁を通したいと思います。

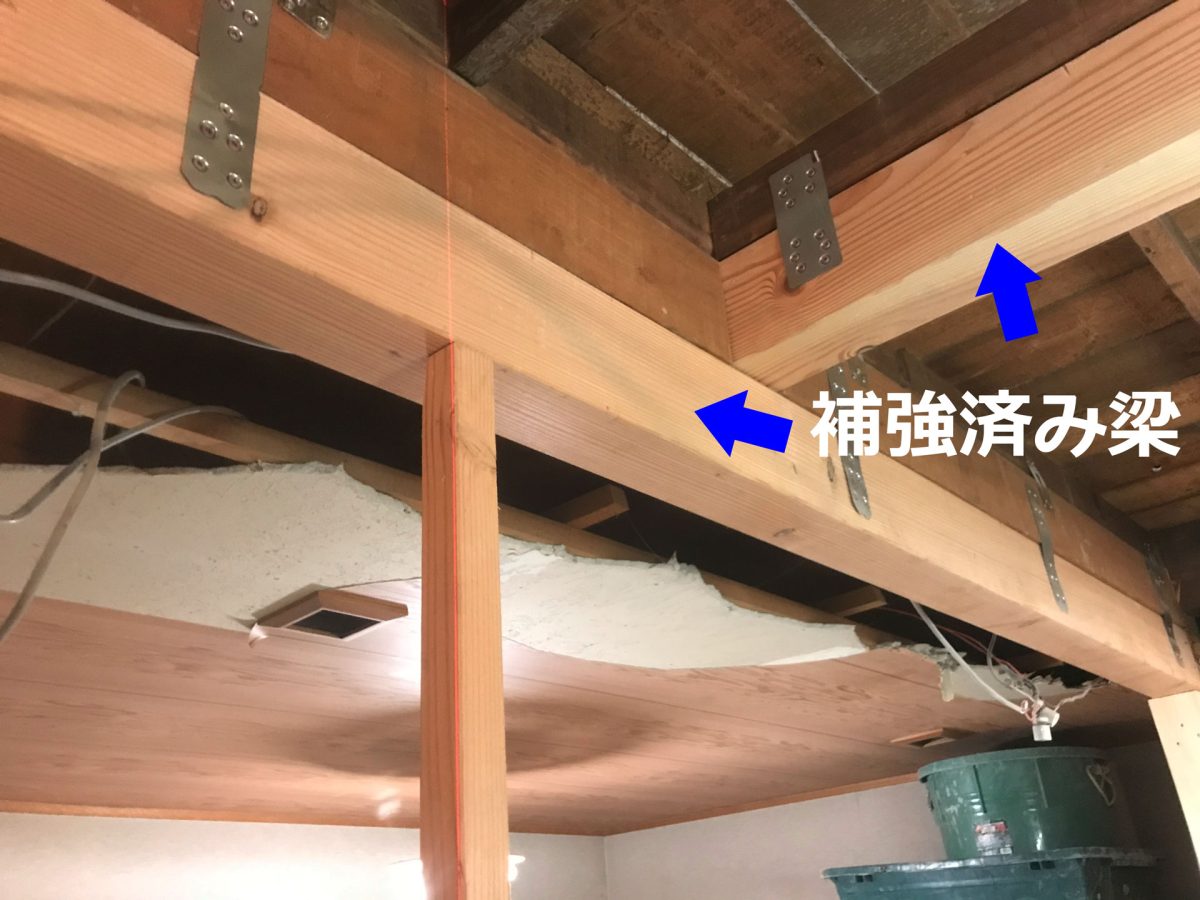

補強が2本入っている梁

この「受け梁の受け梁」が高さの基準になります。

これって要るの?

構造的にそんなに要らないと思います。

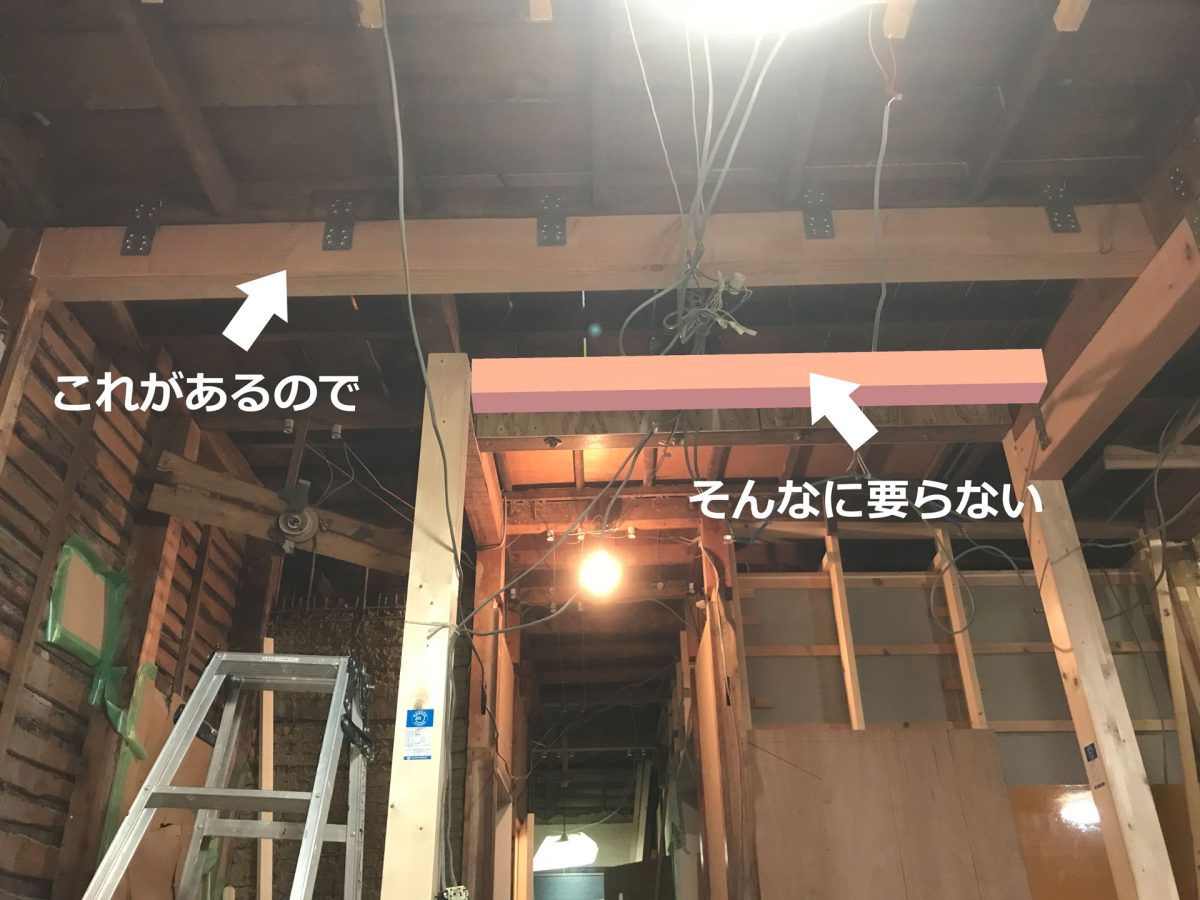

今回の梁補強の必要性について写真と画像で考察

じゃぁ、何で入れるの?

このラインは間取り変更に伴い壁になります。

今回入れる梁の位置と既に入っている梁補強の位置

タダの壁 OR しっかりとした壁 どっちがいい?

壁になるということで「単なる間仕切りを立てる」のか「構造に供する壁を立てる」のかの選択になります。

なら構造に供する壁にしたい

ここはリビングへの入り口ですので扉も付きますし頻繁に行き来する場所でもあります。
強いに越した事はありません。

無いのと有るのでは(素人が造っても)有る方がマシという考えに至りこのラインを基礎から

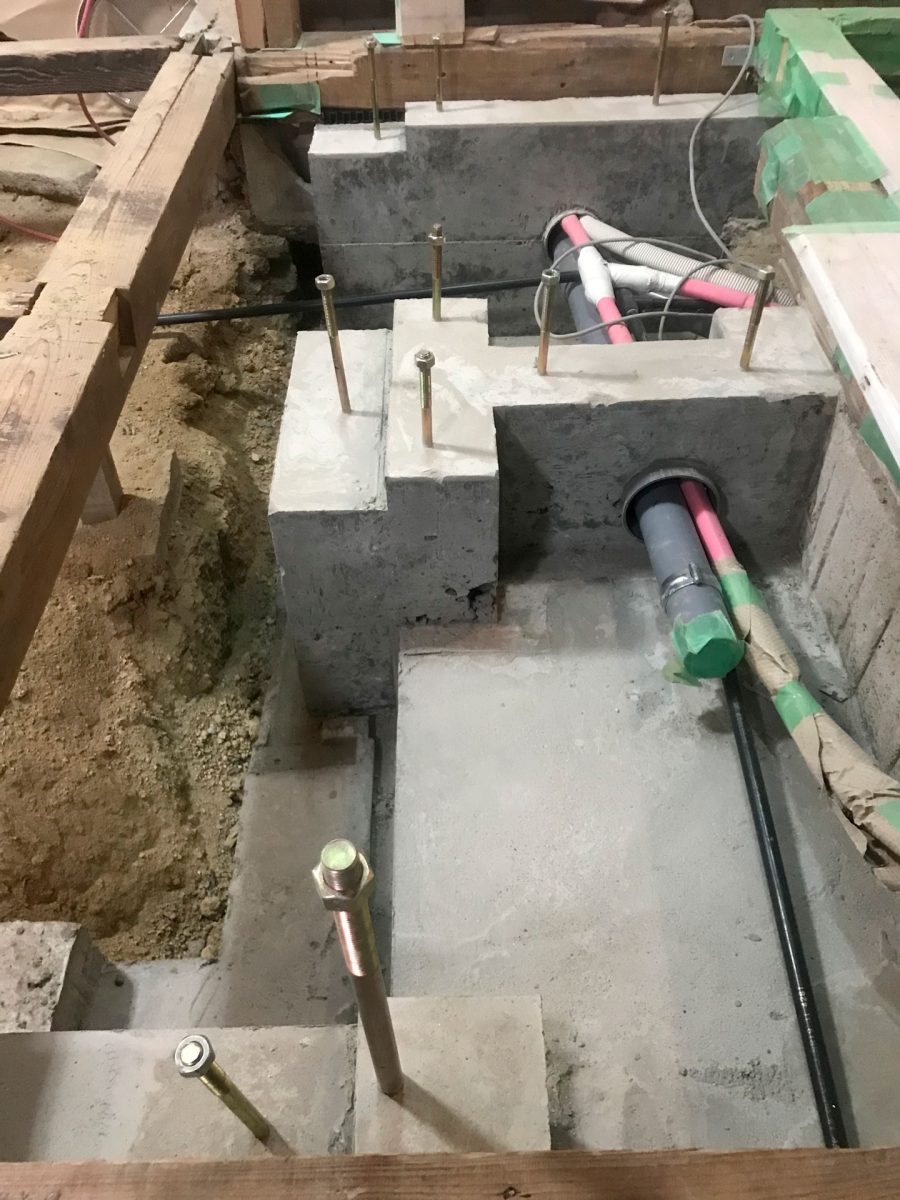

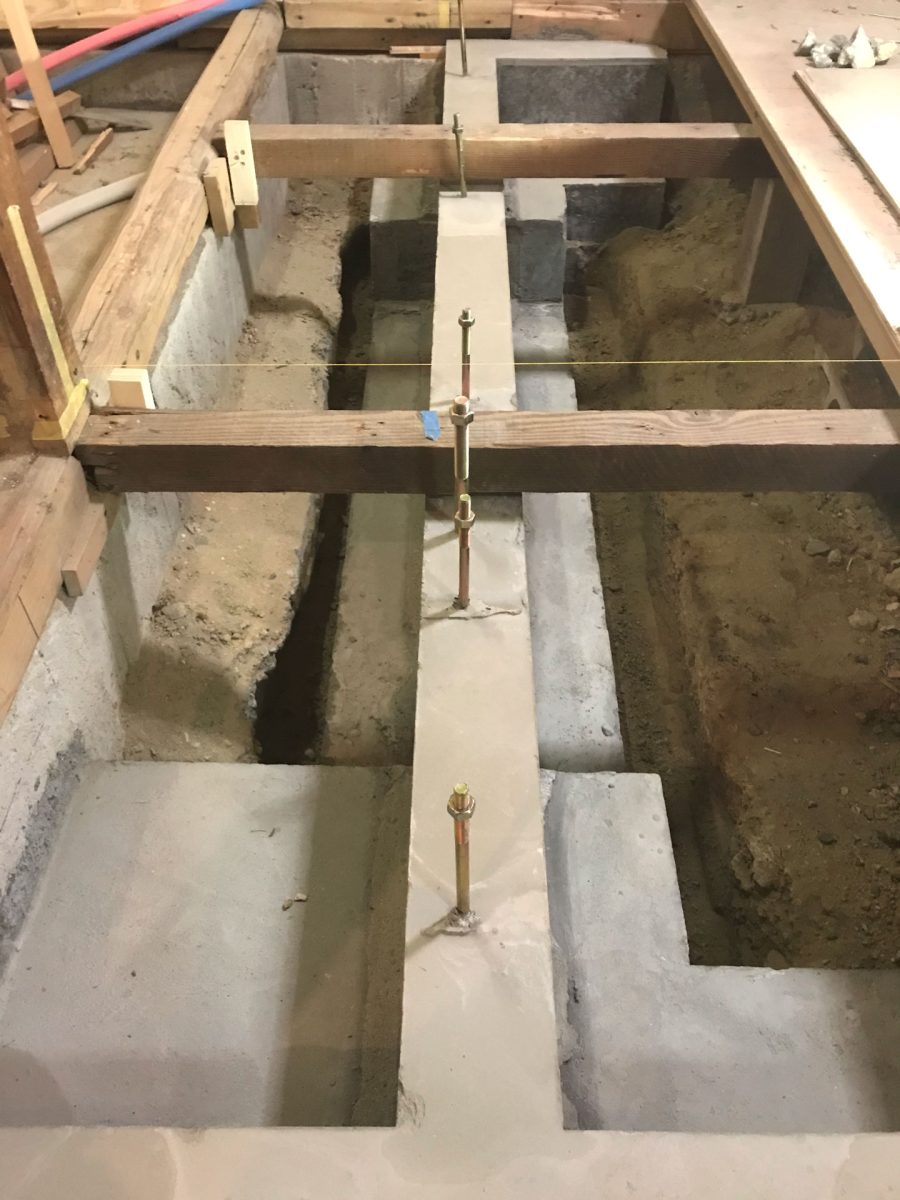

廊下・ダイニング間基礎新規追加
ダイニング側基礎

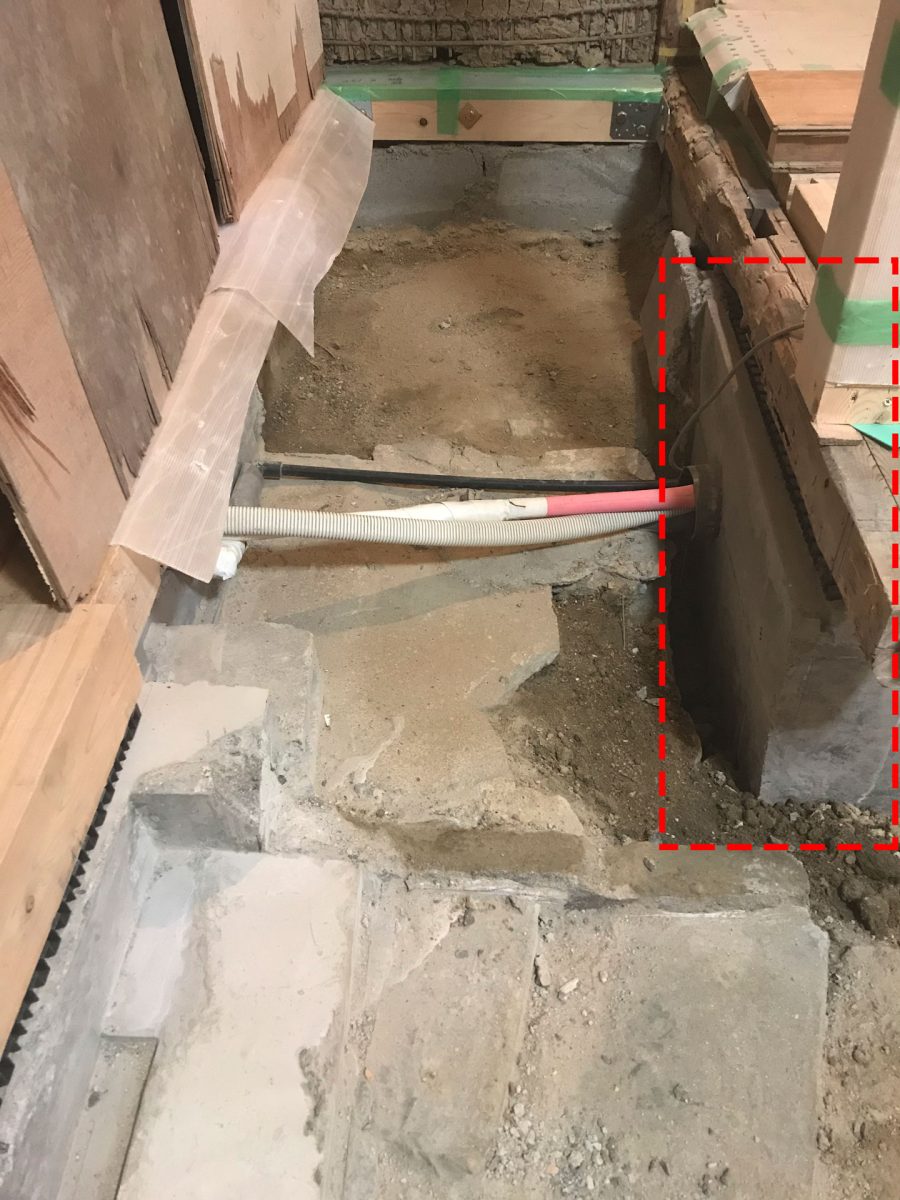

浴室・リビング間基礎新規追加
リビング側基礎

造ったわけです。
これで家全体のバランスはあるでしょうが、構造的に強くなる事はあっても弱くなる事はないというのが当方の見解です。

梁はT字にかける

大工さんの仕事跡を見ていると梁を補強する場合多くは2点留めではなく3点以上で留められていました。
構造的に考えると3点以上で留めると2点に比べて飛躍的に安定するのは明白です。
これは補強の基本ではないか?(本人に確かめてはいないけど)と思ったのです。
梁の両端のみの2点では対角の転び弱く、3点なら梁の転びに対抗する効果が期待できると考えました。

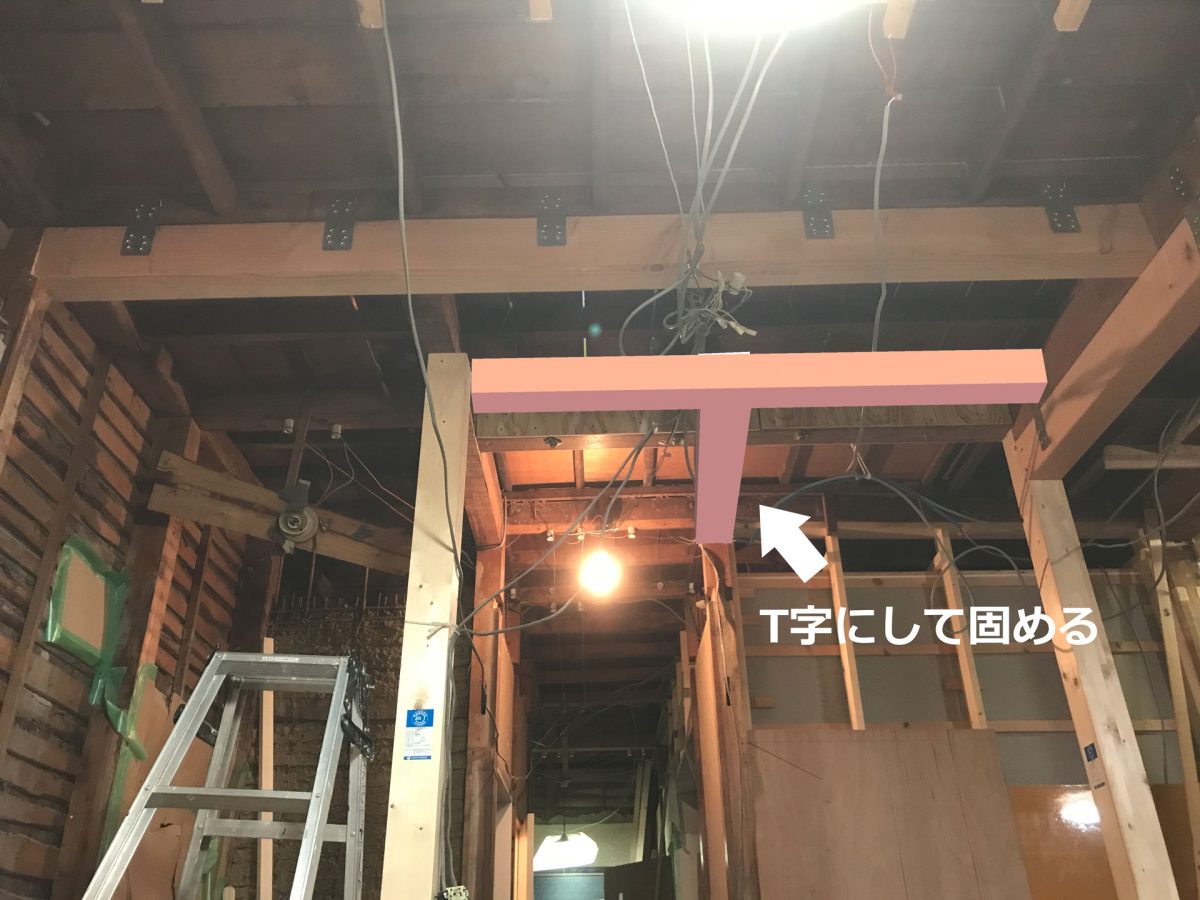

T字に固めた梁のイメージを写真に合わせて解説

また、このT字梁の下は間取りの区切りで全て壁が立ちますので、きちんと梁を通せば壁の下地受けとして役に立つと考え梁をかけることを決めました。

テストの意味もあり

今回大工さん抜きで梁を入れるのは初めてになります。
もし失敗してもお金と時間は失いますが家の強度が低下する事はありませんので
「梁を入れる場合どうやればいいのか?」というのをさほど重要でないこの場所で経験しておこうという魂胆です。

どう入れる?

じゃぁ、どう入れるのかというと
補強しようとして既存の構造体の強度を落としては本末転倒なので既存の構造体はなるべく欠損させずに入れたいです。
そこで考えたのは沈下によって家が傾き、梁が反っている部分を利用して既存の部材を傷つけず斜めに入れる事ができるのではないか?というモノです。
測ると一応収まる事確認しました。

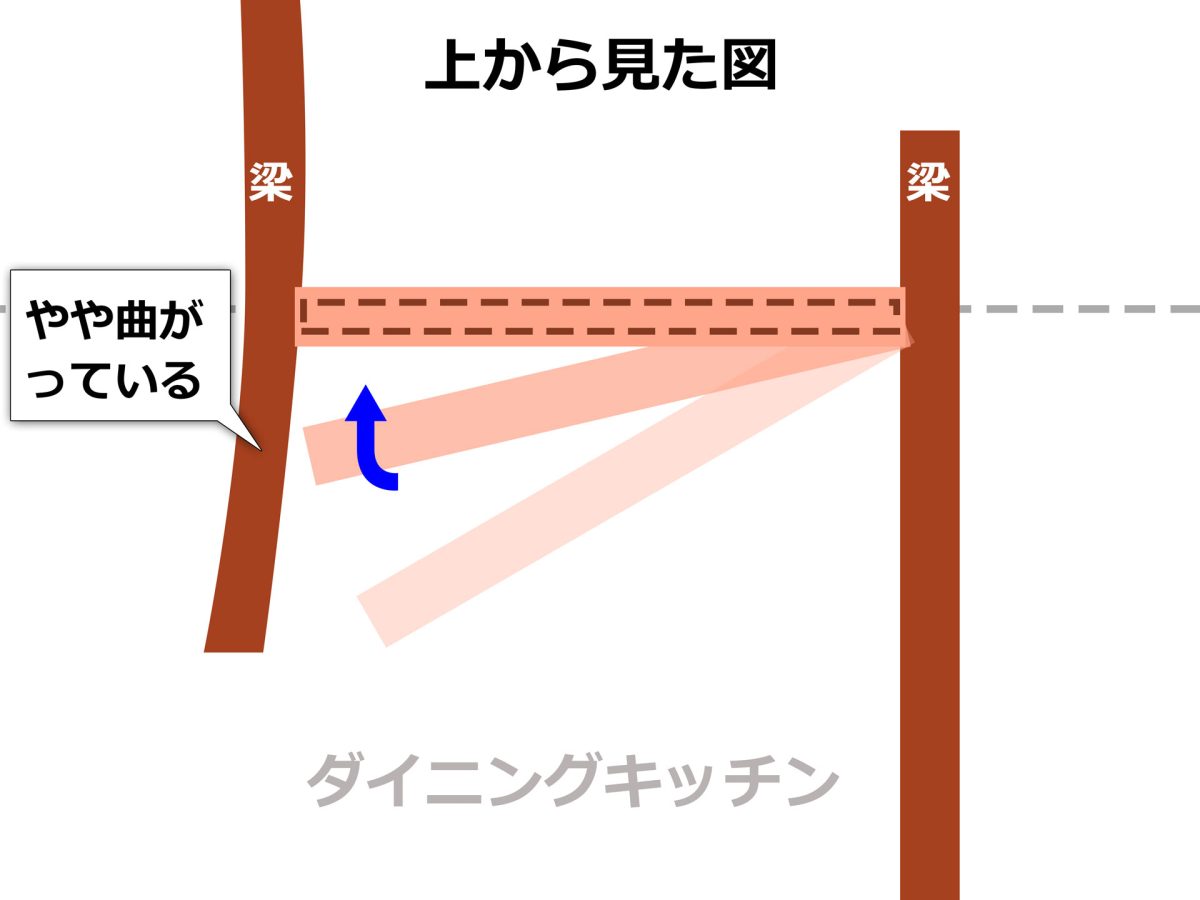

梁の収めプロセスをシュミレーションするイラスト
梁が反っているので斜めに入れる寸法がある・・・はず。

片方ホゾなし?

既に周辺は補強されている事もあり、反っていない方の梁にはホゾを掘りますが反っている方は3分の1程に柱が乗るので既存の構造体を欠損させる事を思えばイモ(ホゾなし)でボルトで繋ぐというのでいいのではないかと判断しました。

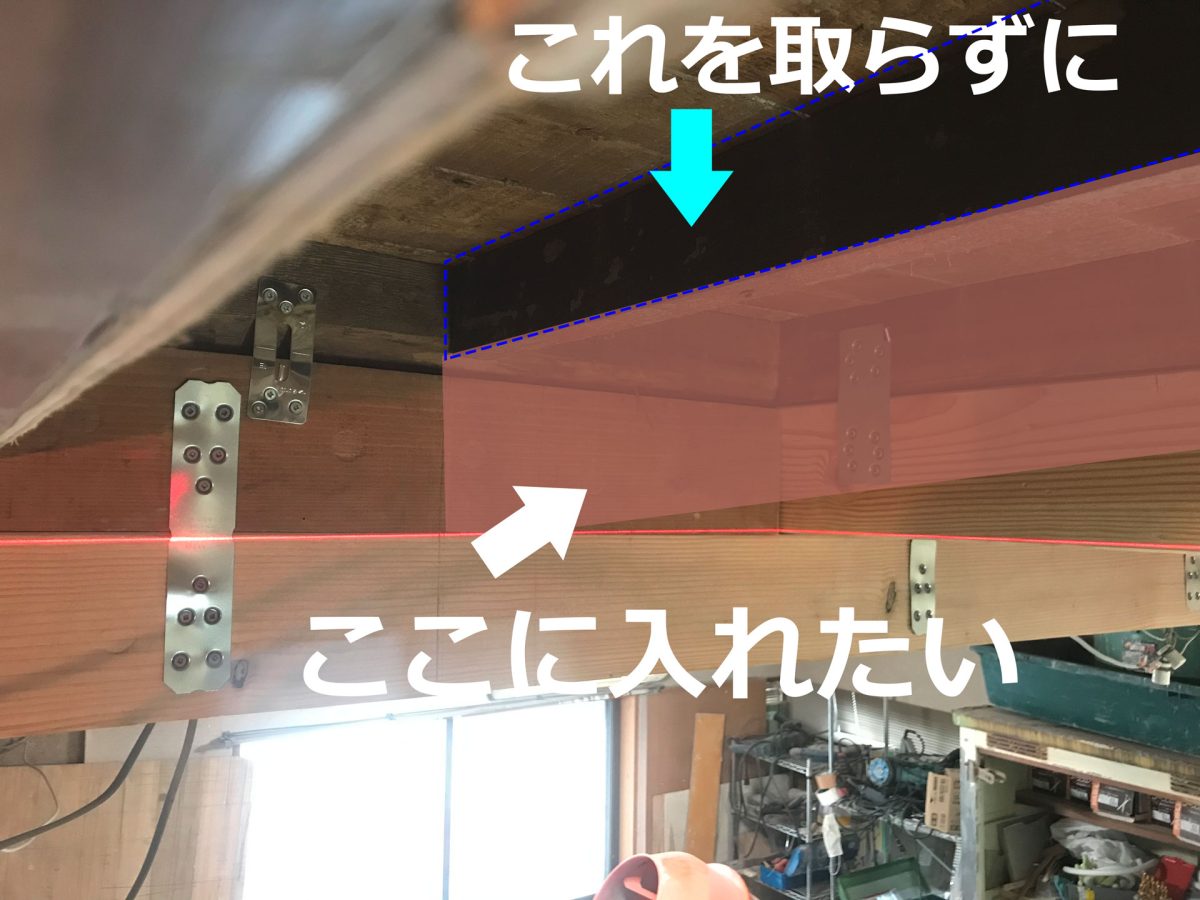

2階の既存根太下に梁を入れるイメージ
既存の部材は外さずに間に梁をいれたい
交差する梁に取り付けるイメージ
梁は柱に乗せて既存梁とはイモ繋ぎにしてボルト留めの予定

墨出し

新規で打ったダイニング側の基礎から、リビング側の基礎までが壁になるのでこの通りに合わせて梁を入れたいと思います。

レーザーで通りを出して梁を入れる位置を特定します。

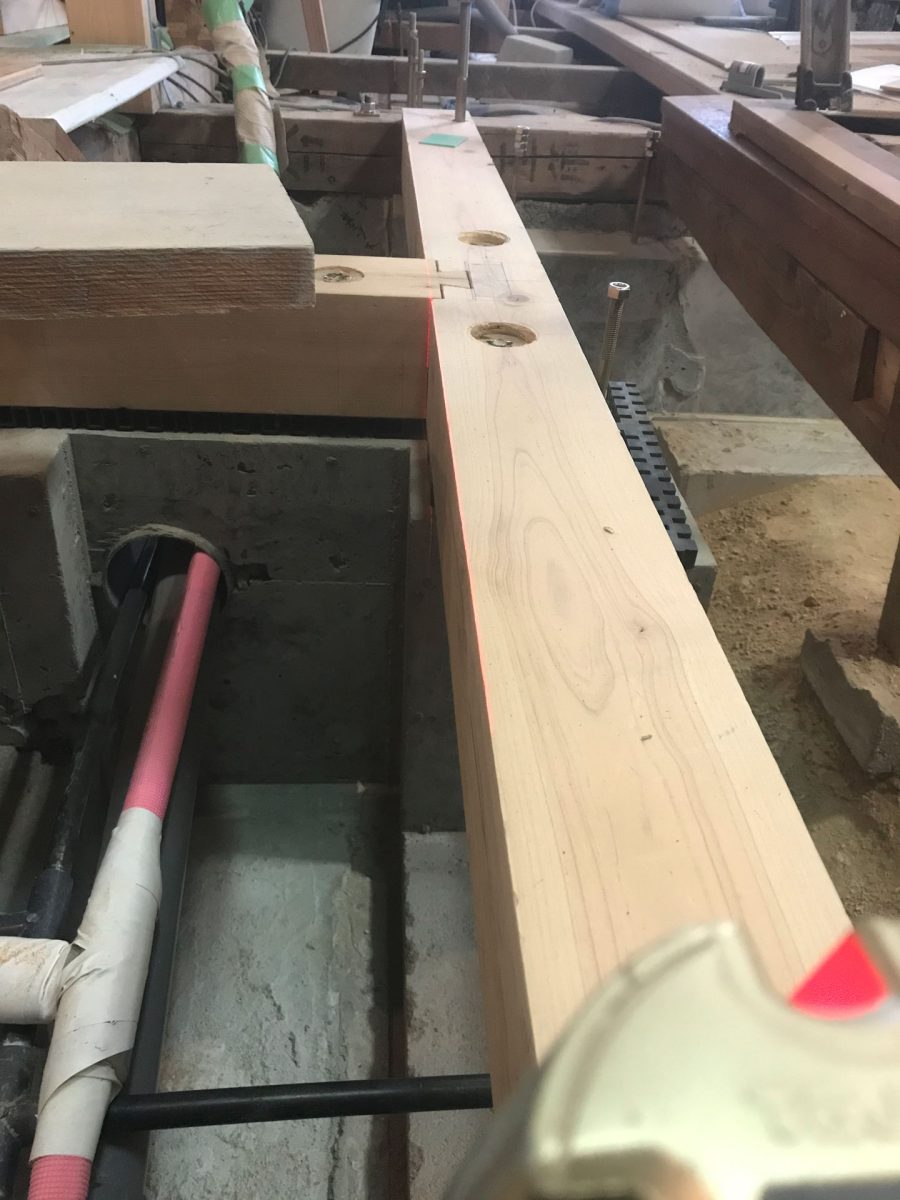

新規基礎・新規土台
造った基礎の土台面に沿ってレーザーを当てます。

墨付け

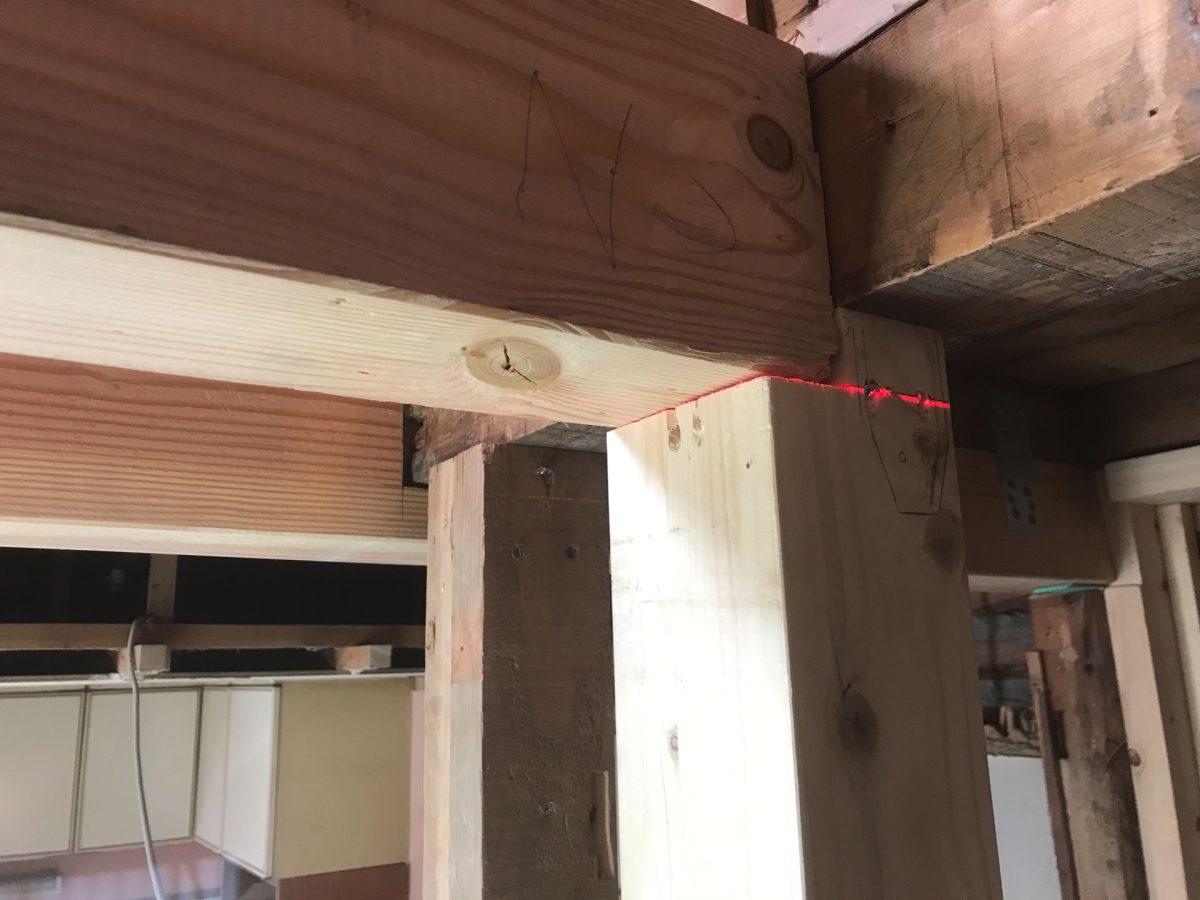

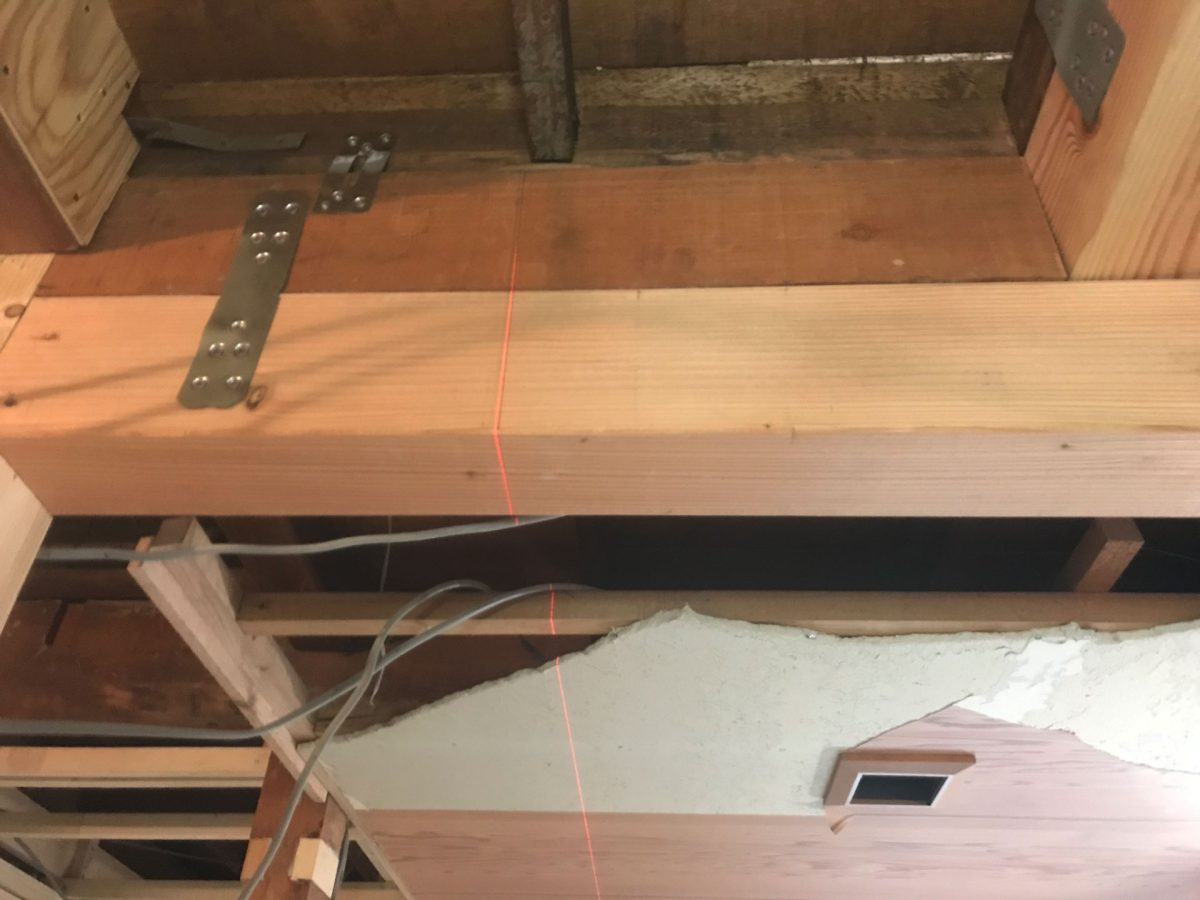

交差する梁にレーザーが当たる
その時で出た墨が梁の通りとなります。

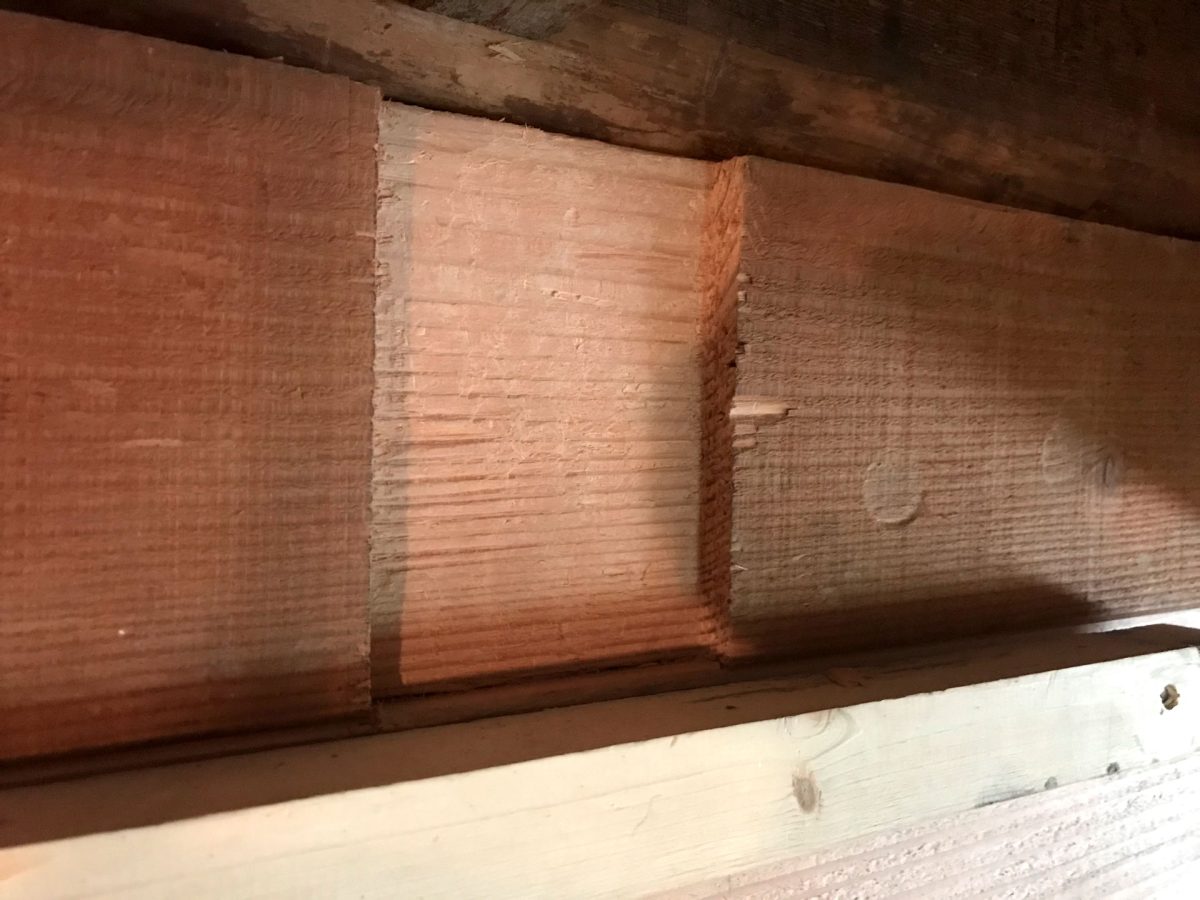

ホゾ穴を掘る

昭和製の梁にホゾを掘って令和製梁で受けます。
掘れました。
深さは25mmです。

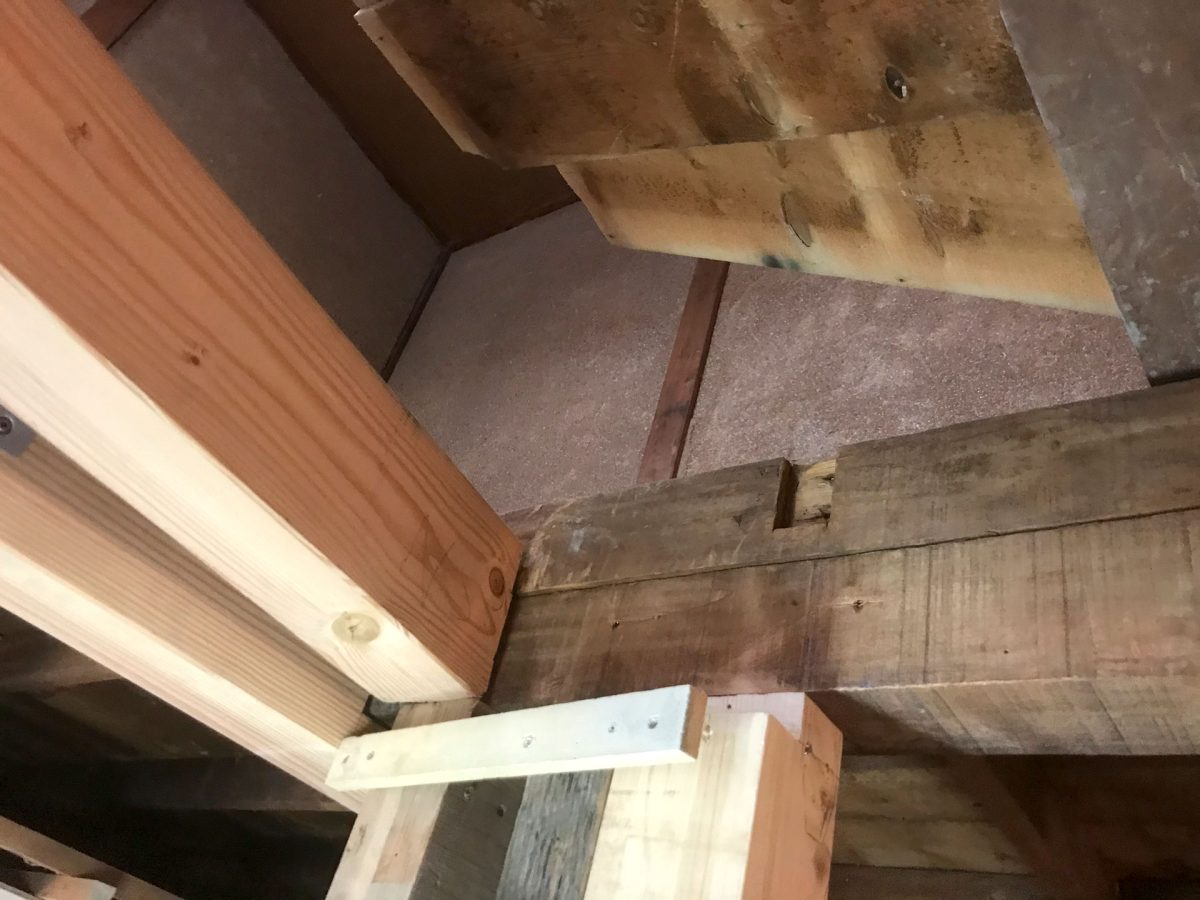

ホゾを掘る

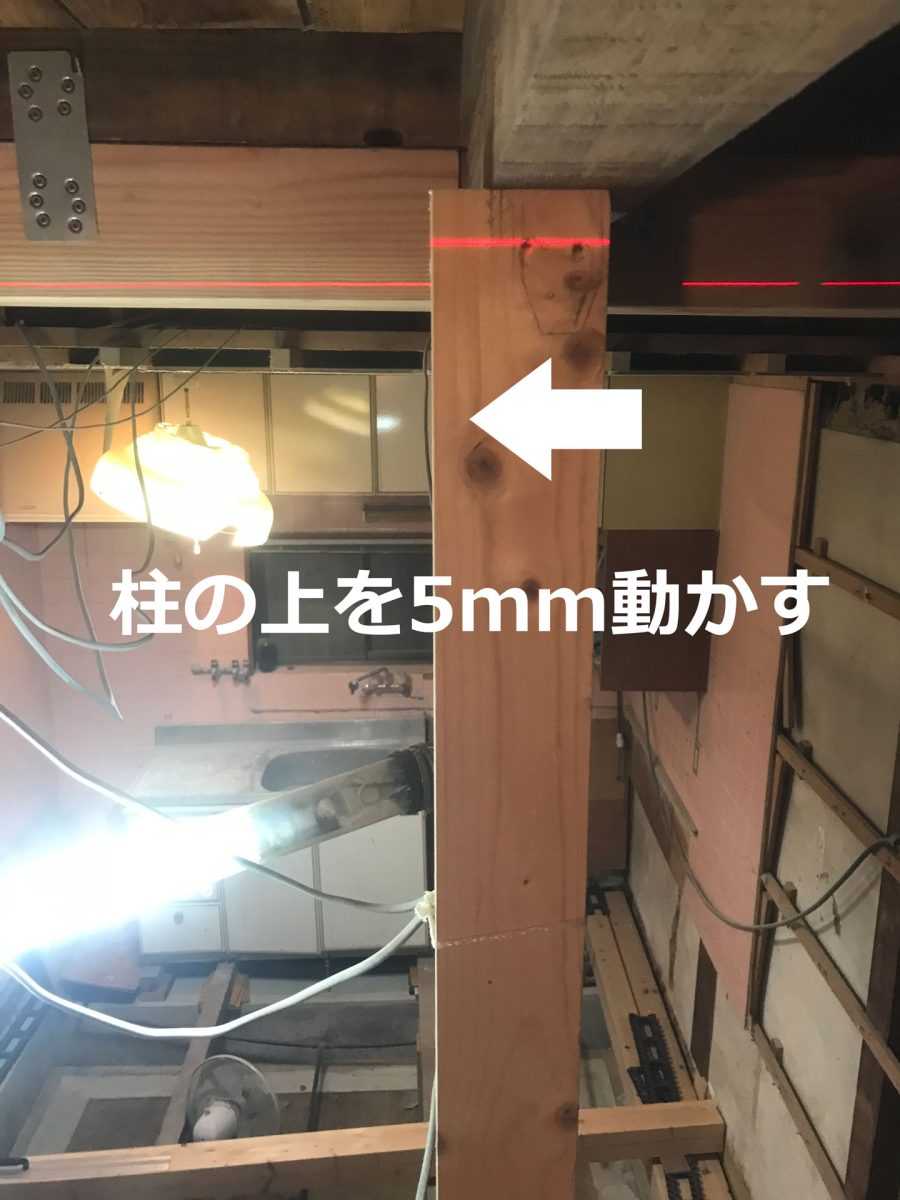

柱上を動かす

この柱は間取り変更に伴い大工さんに立ててもらったもので当時の基礎はブロック製で貧弱なものでした。

柱

基礎を鉄筋入りに置換したときジャッキアップし過ぎて上がズレてしまいましたので修正します。
当方のせいでプロの仕事をやり直す羽目になり勿体ないんですが仕方ありません。

柱が動いた理由

折角打ってもらったビスを一旦外します。

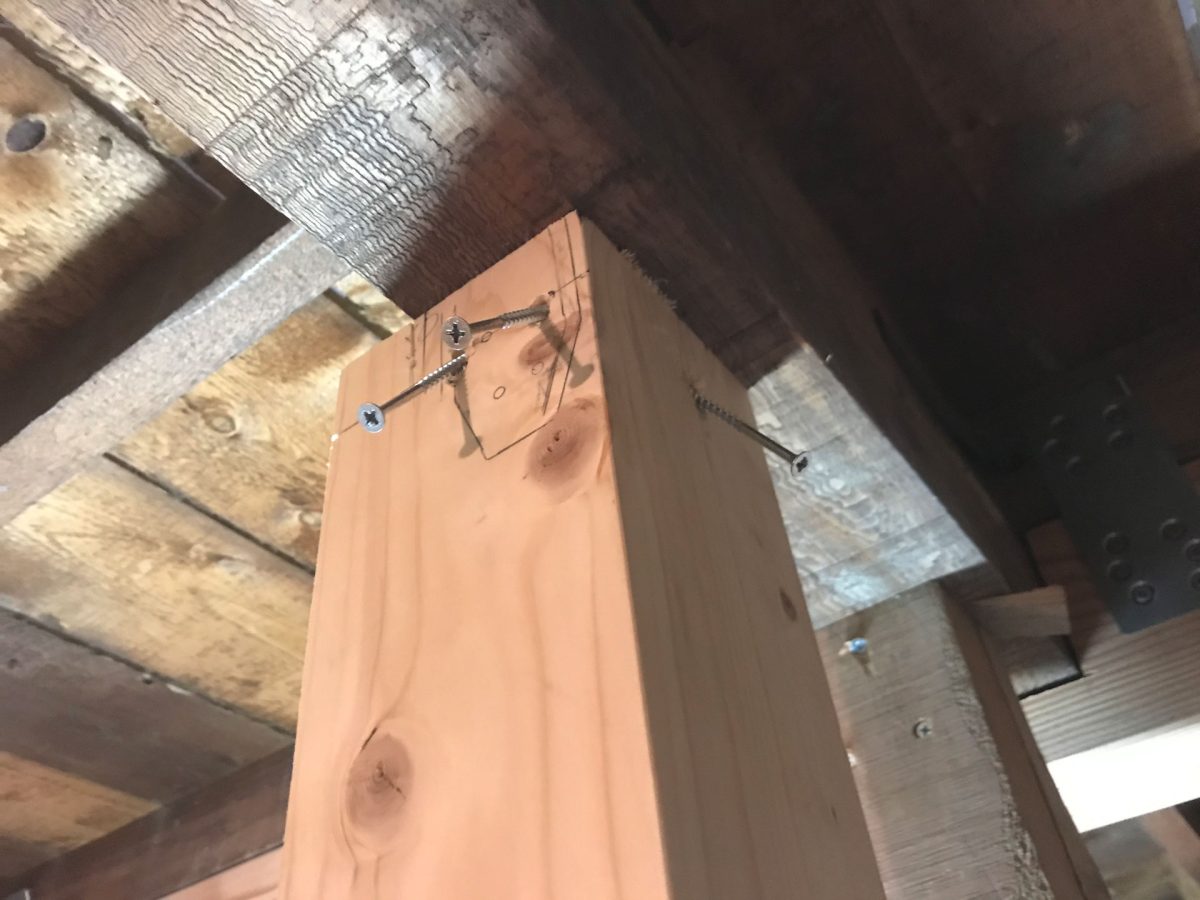

柱のビスを外す

垂直に修正して梁が乗る高さまでカット。

垂直に直して柱一部カット

いざトライ!

梁は全然入らなかった

入りませんでした。

梁は滑らせる面に起伏があり隣の梁との間が狭い事もあり全然入りませんでした。
ダメじゃん・・・

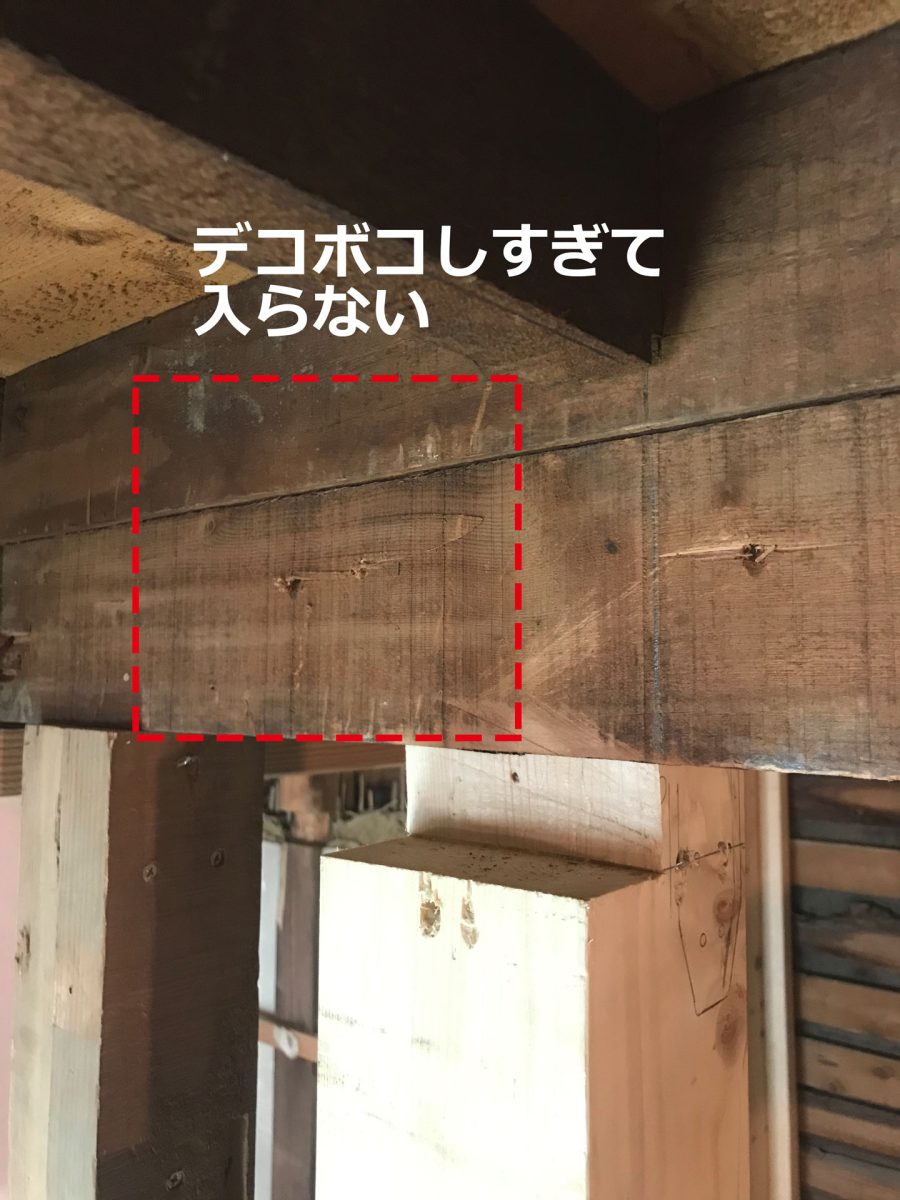

既存梁は思った以上にデコボコだった

ここの既存梁は上下2本重ねで上がやや太いです。
三角関数で最長を確認し、出っ張り部分を切り欠き、反りを利用して滑らせて入れられると踏んでいたのですが机上の空論でした。

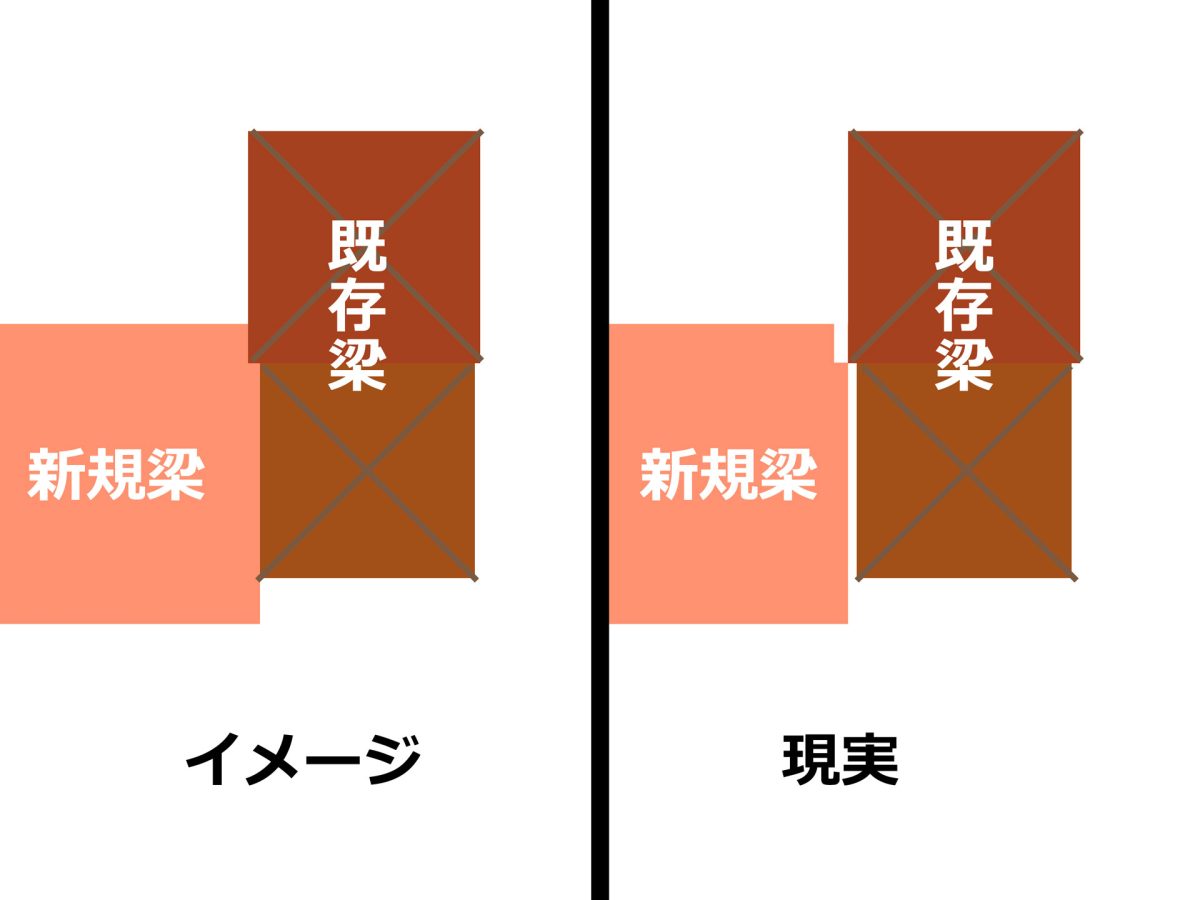

新規梁と既存梁の収まりイメージ

また、確認方法も悪かったです。
点で確認しただけで面で確認していませんでした。
全然無理・・・

大事になる

えらい事になりました。
釘を抜いて一時的に2階の床を剥がす事にしました。
はぁ~・・・こんな筈ではなかった・・・

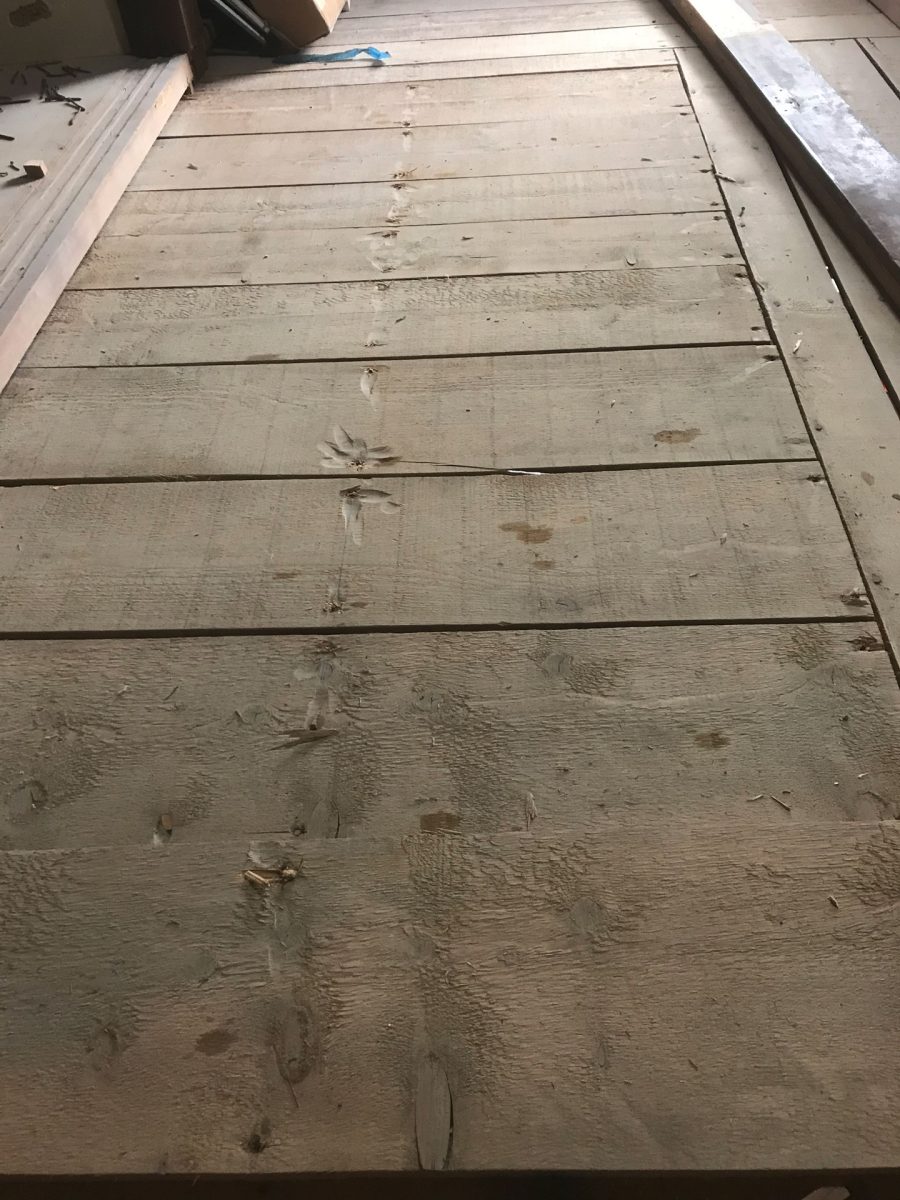

2階の床板

2階の床を剥がしました。
あぁぁぁ・・・剥がしたくなかったなぁ・・・

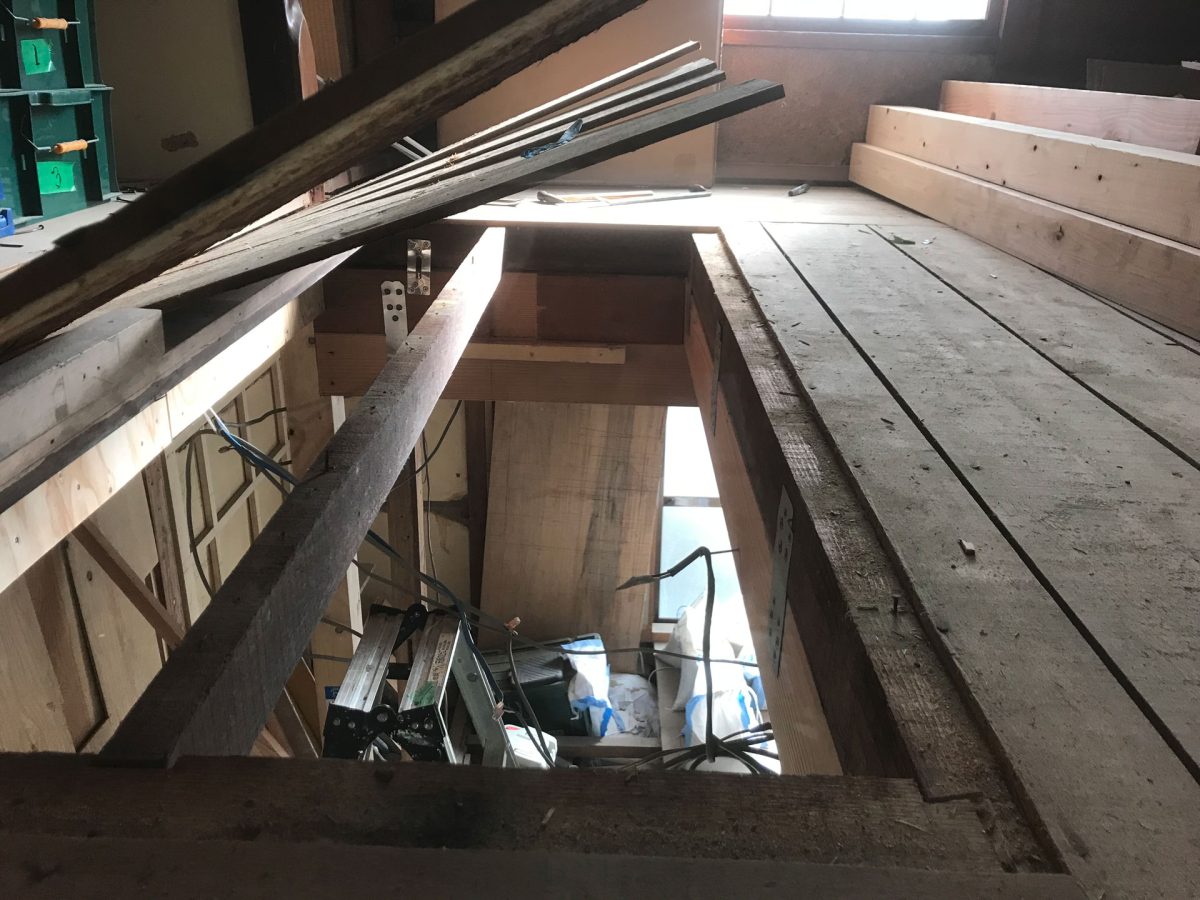

2階の床板を剥がす

60mm角の根太があります。

2階の床板を剥がしてある60mm角の根太

これも取りたくないけど一時的に取ります。

60mm角の根太一旦取り外し
60mm角の根太取り外し後

上の梁を欠き込みすれば入るのでは?

梁を上から落としたら入りそうですね・・・でも、この梁は下からは受けられてはいるけど1988年のリフォームで受けた梁とも一体化が弱いと思うのです。おまけに大して太くないので横からの力にあまり対抗できそうにないのではないかと思うのです。
既存根太の欠き込みを潰すことになるし床の復旧が面倒になります。
また、片方はイモで寸法切ってしまっているのでこちらは今更の欠き込みしても無意味どころか留められなくなってしまいます。
そういう事で真上から落とすのではなく横から入れる方向でいきます。
しまったなぁ・・・

最初は既存の梁を削らず何とか入れられないか試行錯誤してみましたが上に乗ってる梁が大きい事と面がデコボコなのがネックになりもう少しの所で入りません。

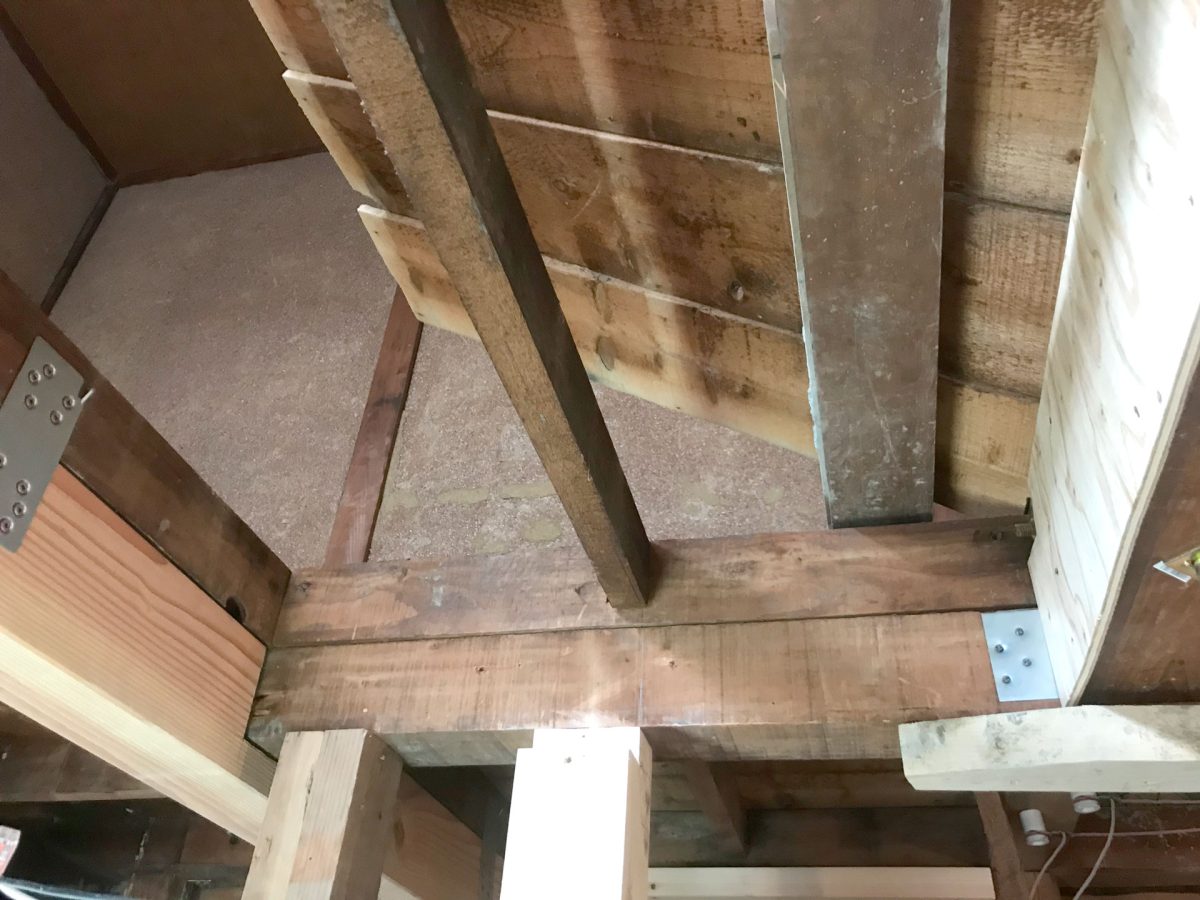

2本重ねで段差のある梁
梁がもうちょっとなのに入らない

仕方なく削る

側面を電動カンナで削りました。

この時点で削った分寸法が合わなくなっていますが仕方ありません。
あぁ~あ・・・
ちなみに抜いた柱をテコにして入れたのですがこれが残念な事になります。
こんなのやってはいけません。

梁を無理矢理入れようとする

何とか入りました。

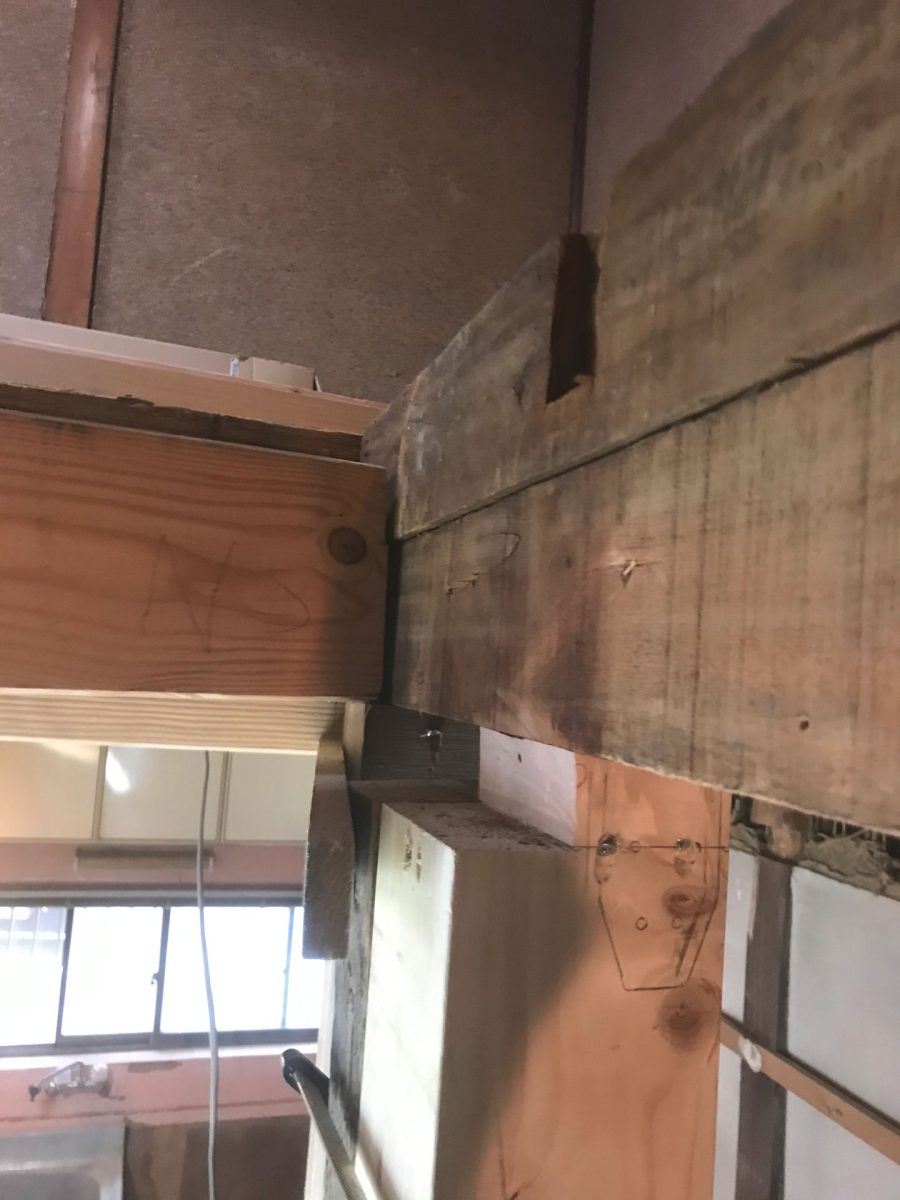

辛くも入ったイモ側

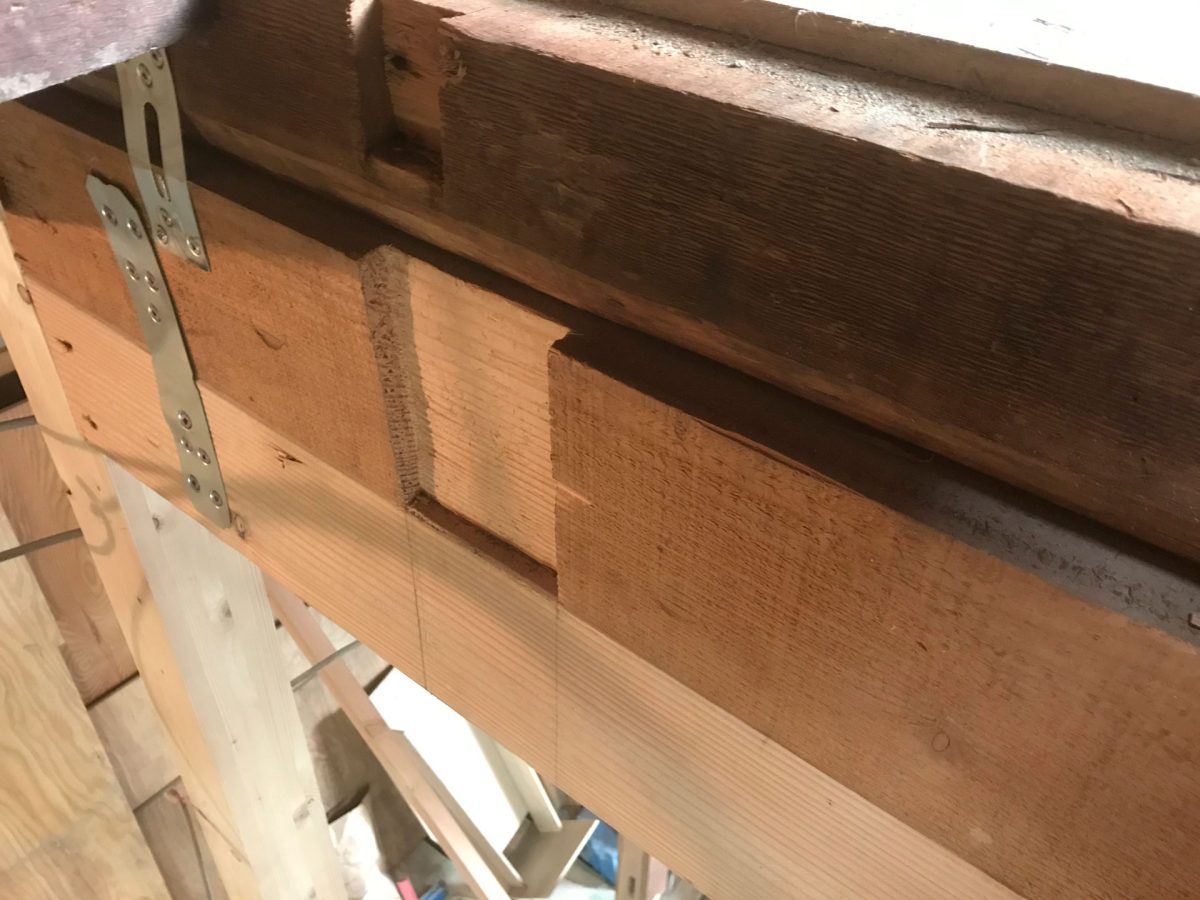

ホゾ側もOK

入ったホゾ側

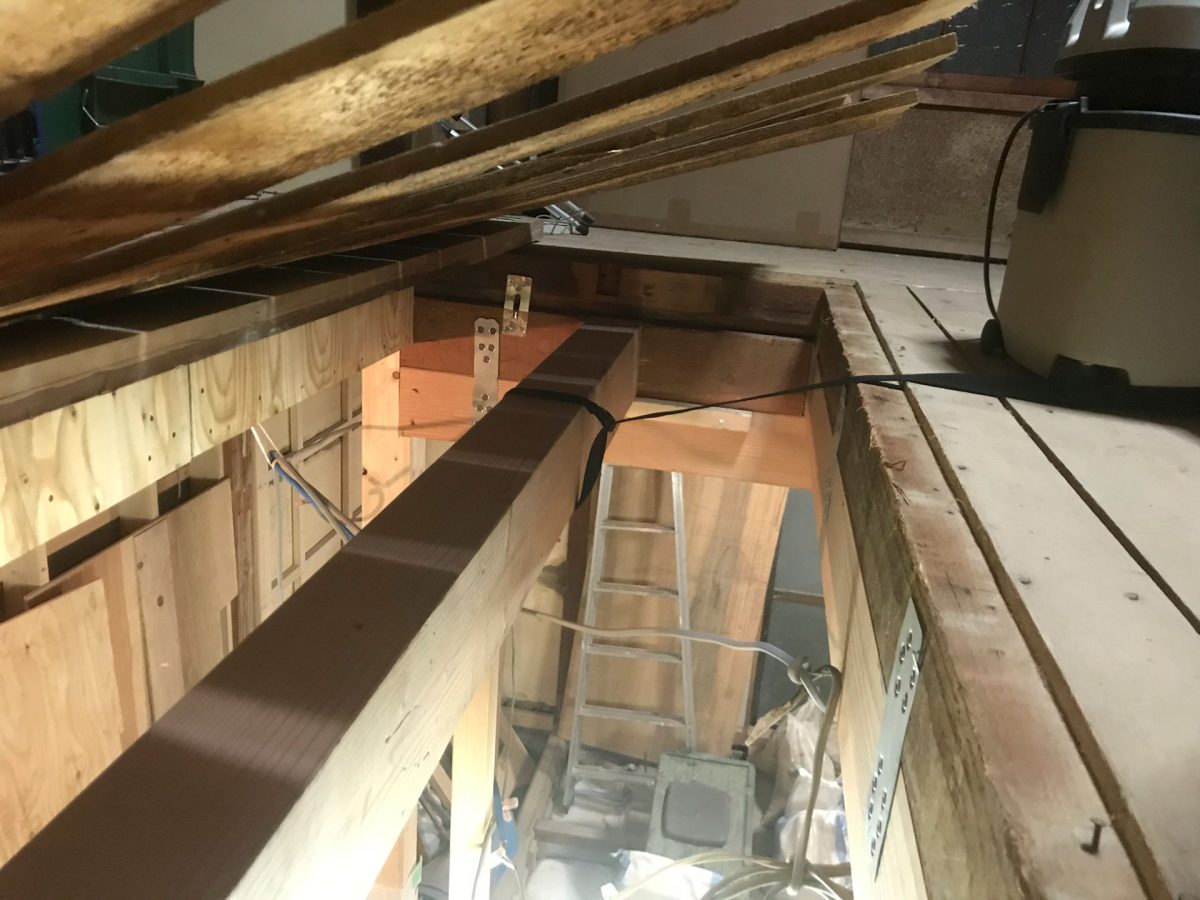

上から見るとこう

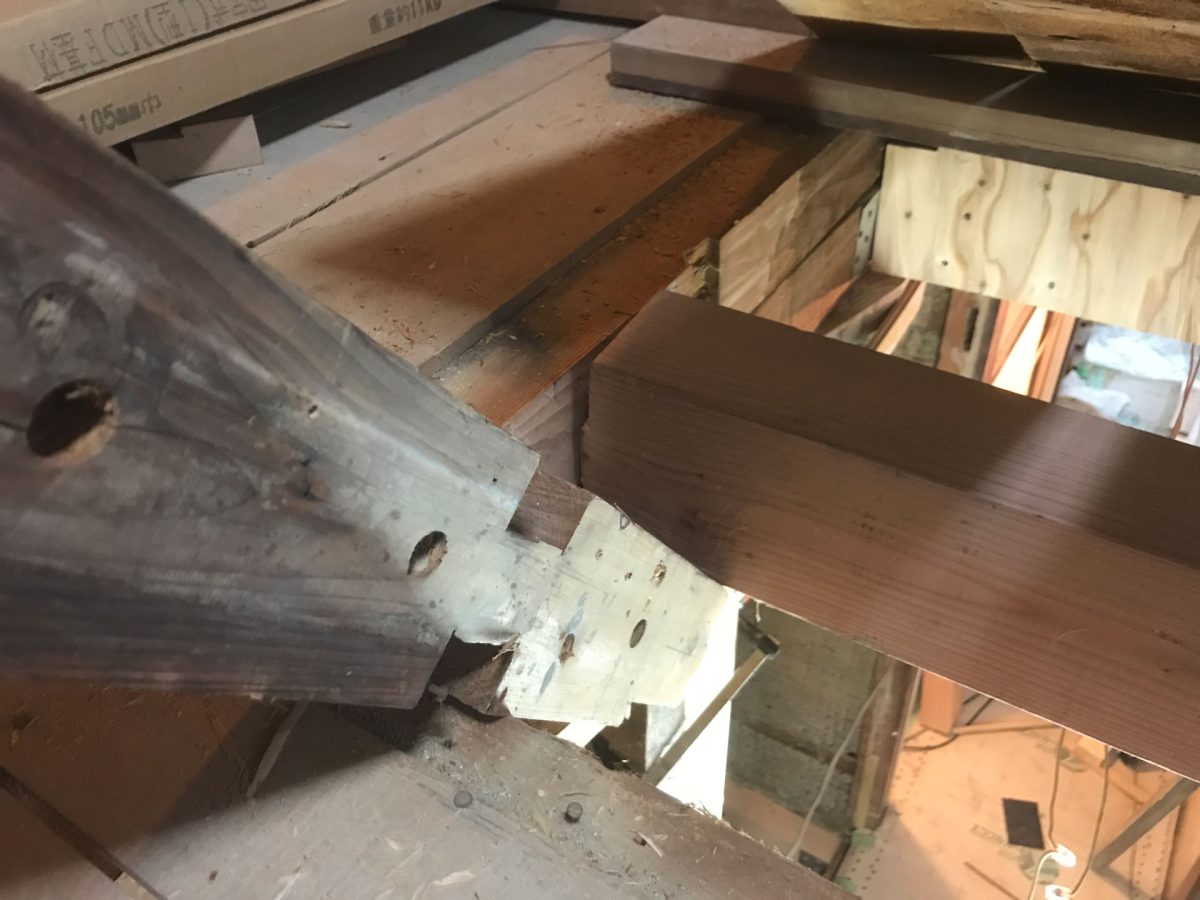

2階から見た新規補強梁

抜いた柱をテコにした結果このザマです。
削った上は空いていてハンマーの跡もヒドいですが線が付いてしまっています。
何なのこの出来は・・・

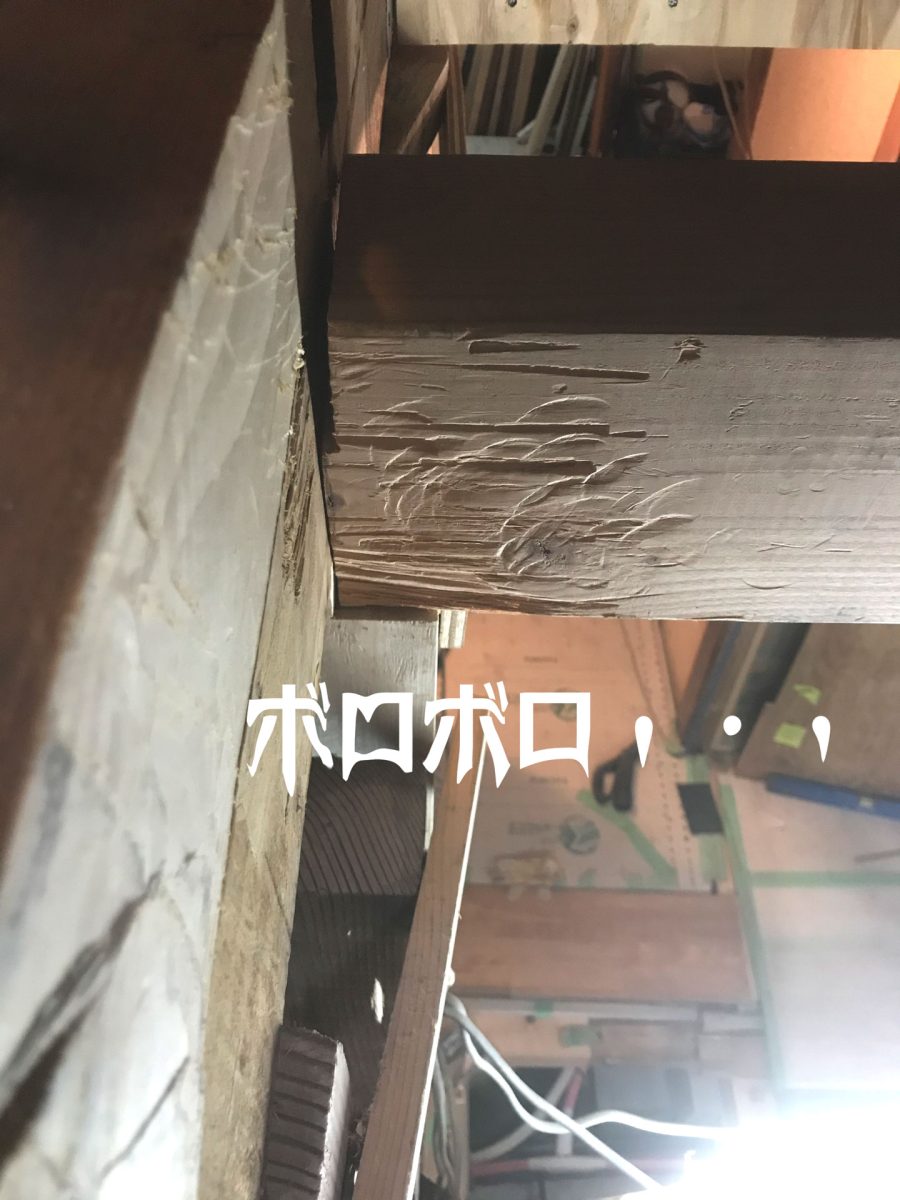

無理矢理入れようとして表面がボロボロになった梁

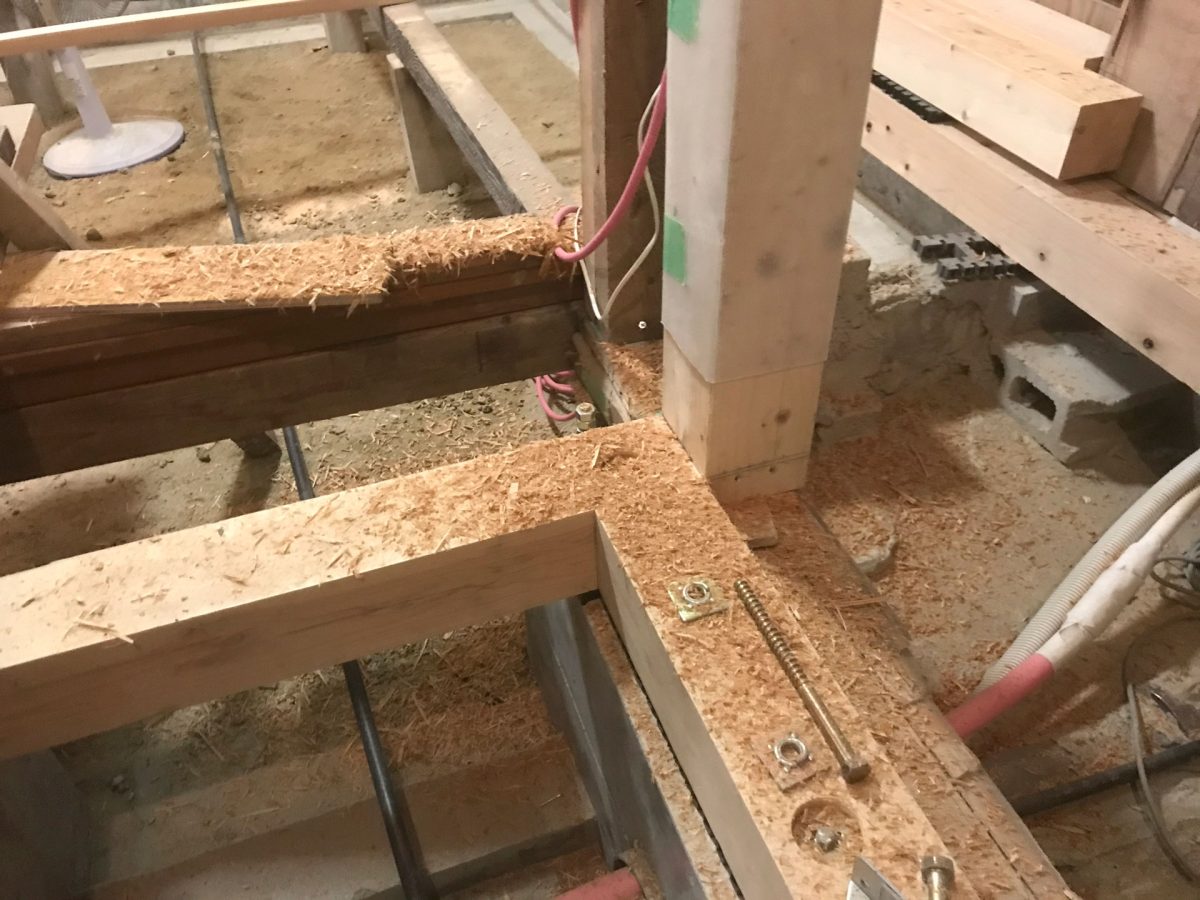

電動カンナの木くずが・・・汚い

酷い両の電動カンナ屑落ちている

でも何とか入りました。

確認

悪戦苦闘しましたが一応入りましたので出来栄えを確認します。

両側に受けを付けていますが落下すると危険なので念のためバンドで縛って上にある重量材に括りつけています。

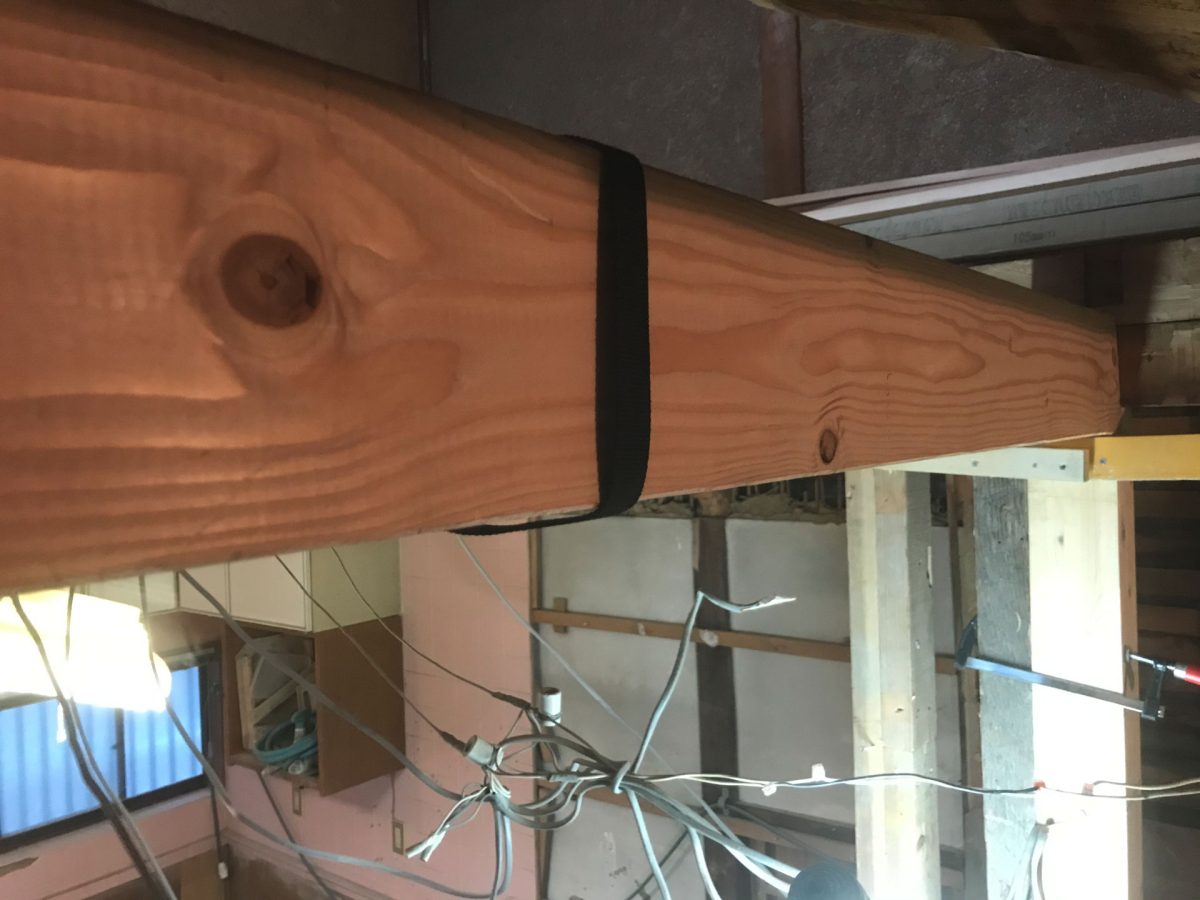

仮付けでバンドで引っ張っておく

接合部

削った分空いてしまいました。
残念です・・・

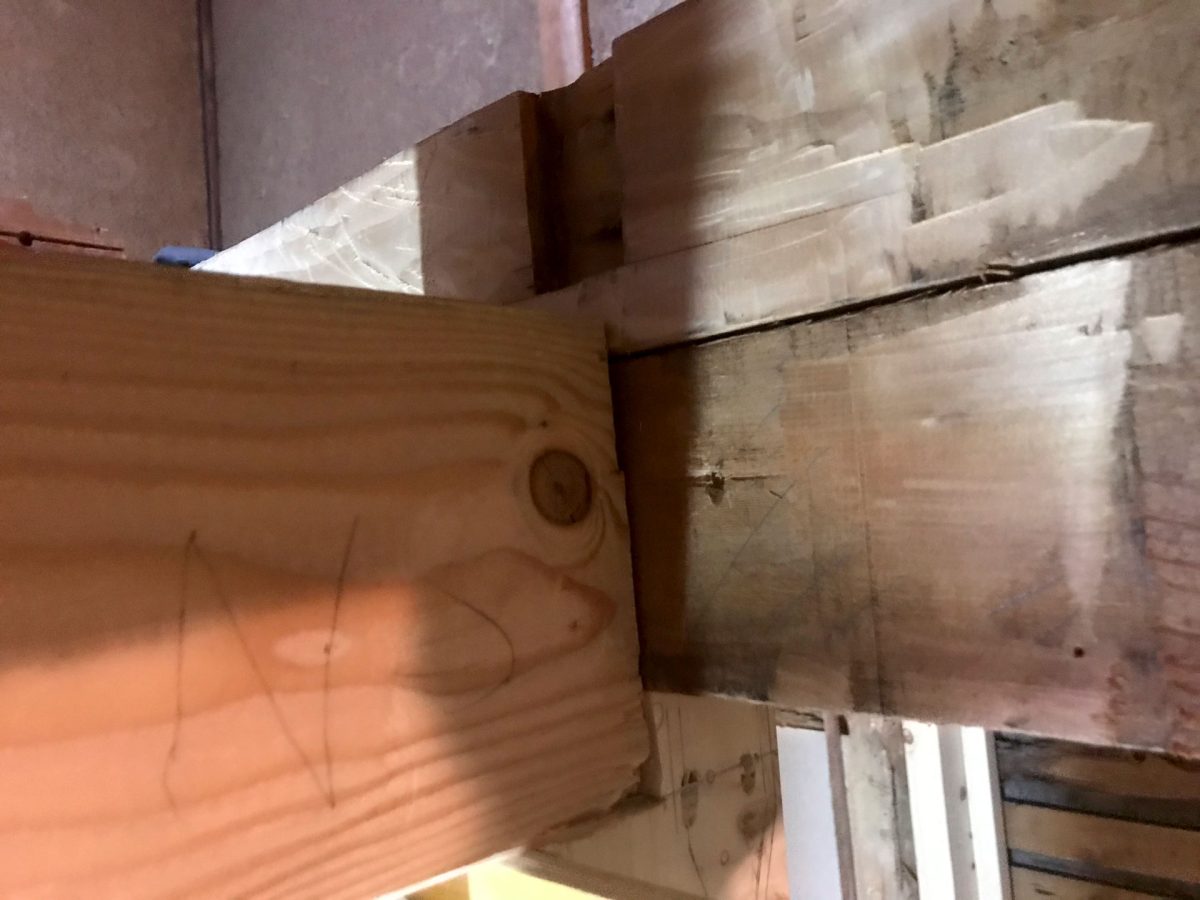

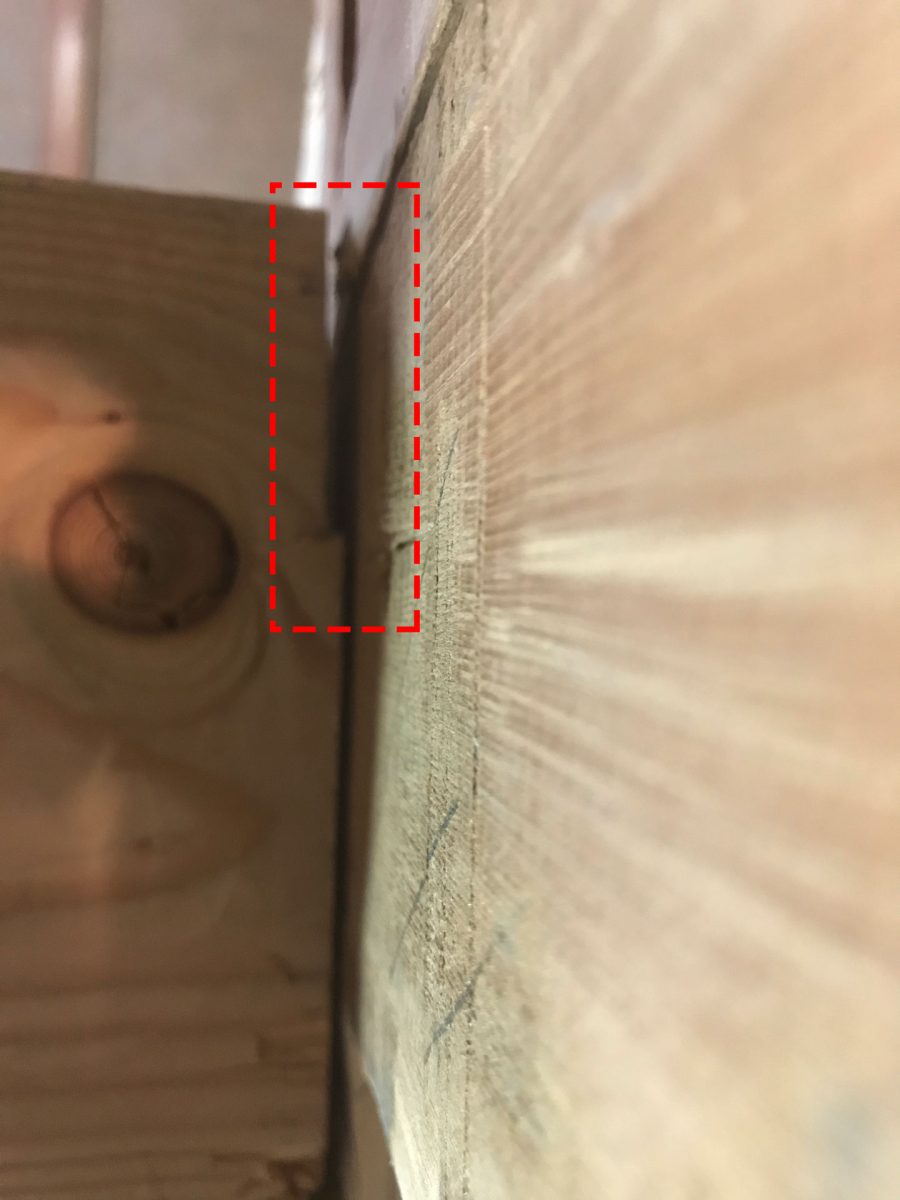

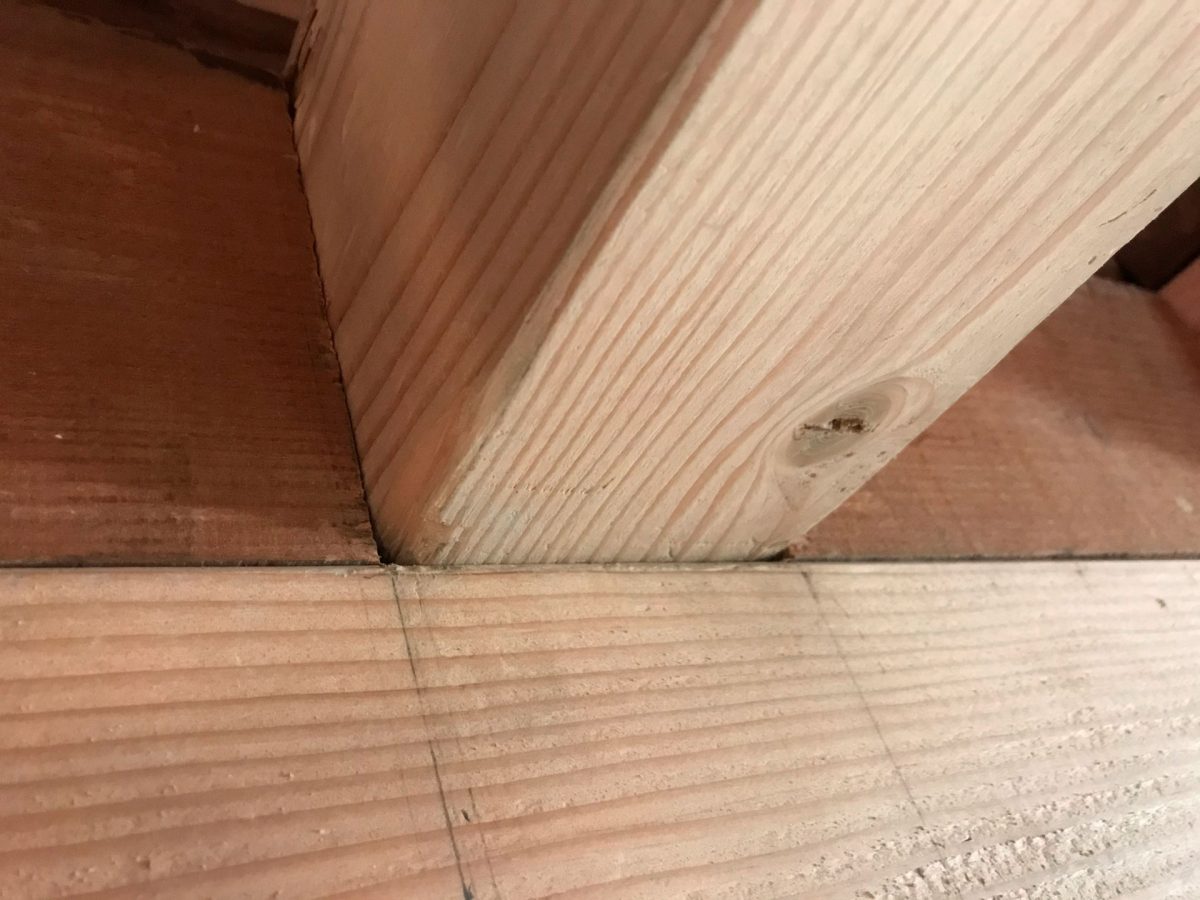

削った分空いた梁

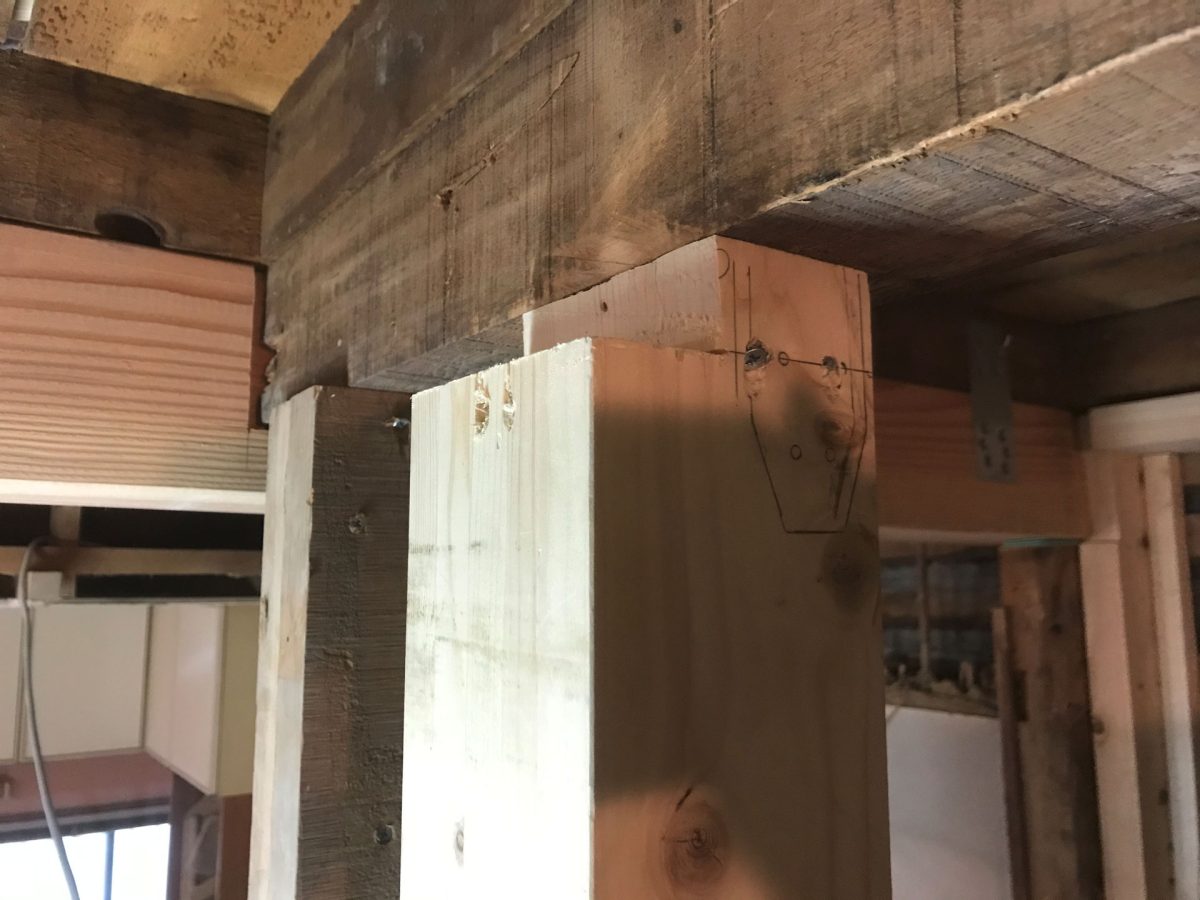

柱にはちゃんと乗っています。

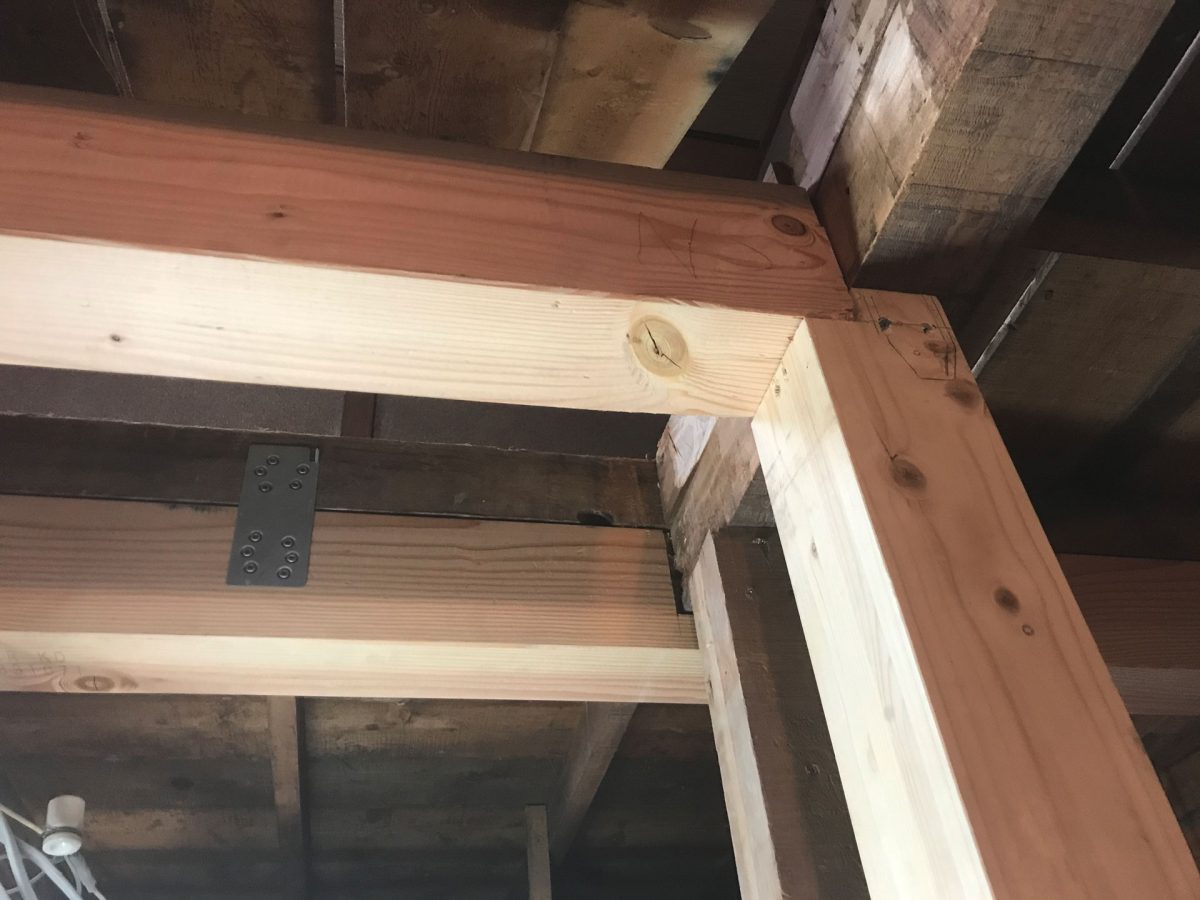

柱に乗っている新規梁

こっちは予定どおり、おそらくホゾの奥までギリギリに入っている思うんですが・・・多分・・・

ホゾに入っている新規補強梁

水平

レーザーで水平を確認すると一応目論見通りです。
まぁ傾いていてもいいんですけど2階の下地組みのとき助けになればと・・・

新規補強梁の水平確認

まだ留め付けておらずガタつきがあるので目安でしかありませんが一応そこそこ水平です。

新規補強梁の転び確認
短手水平

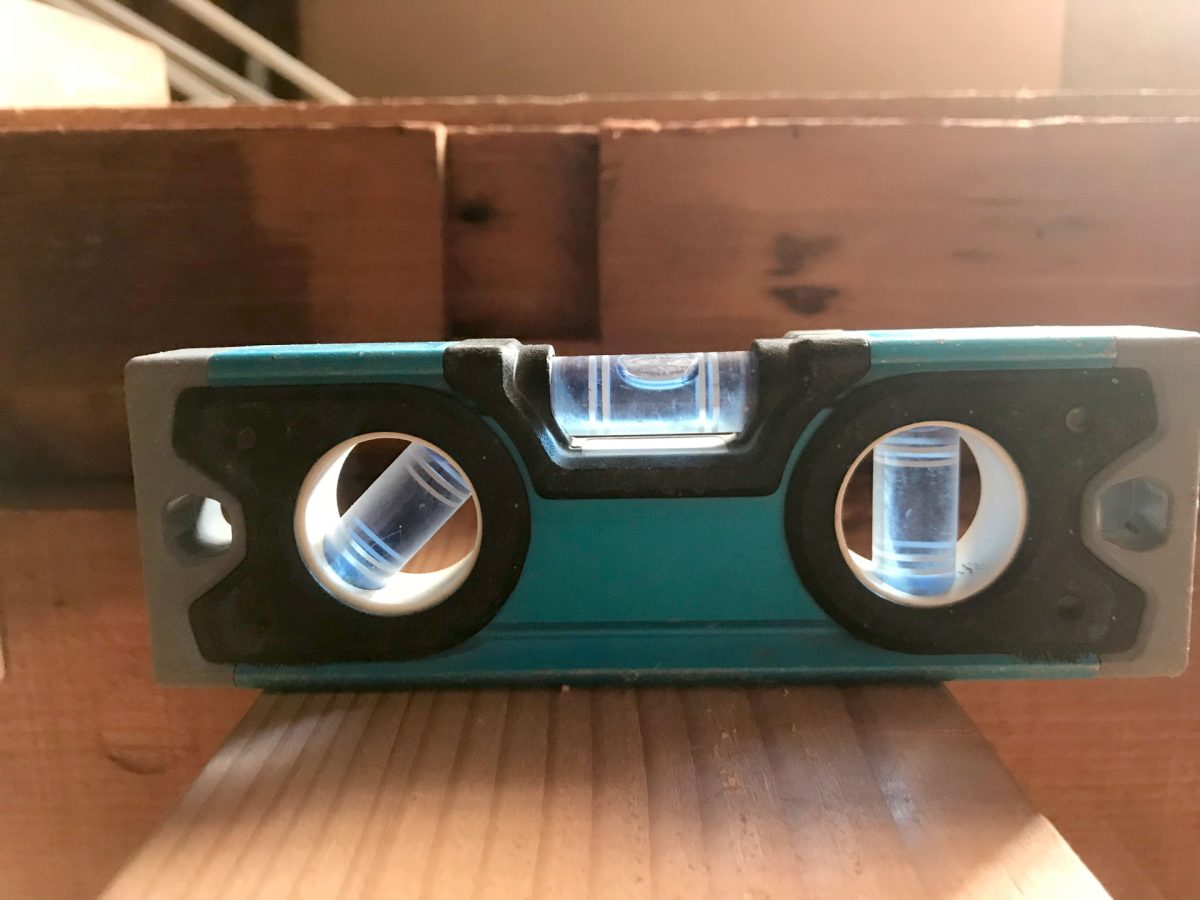

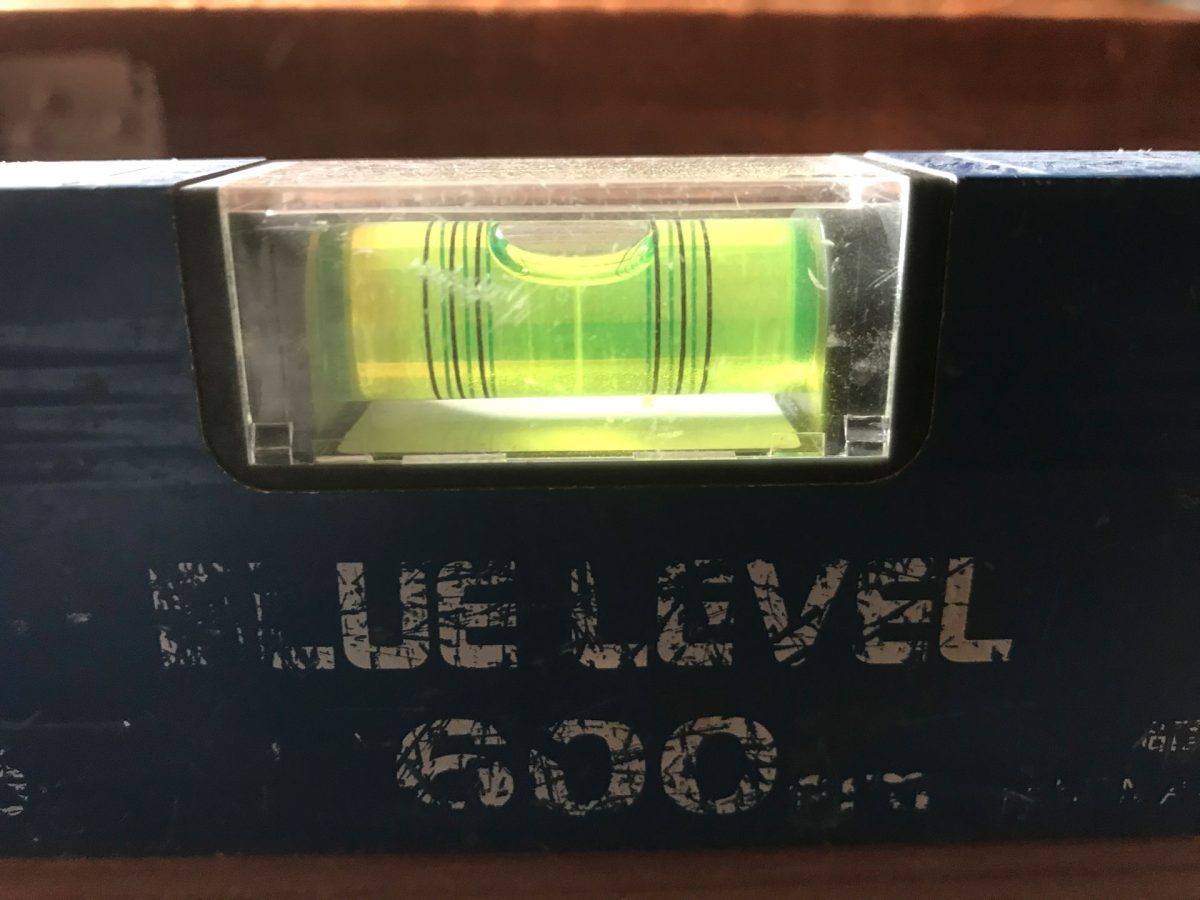

新規補強梁の水平器による水平確認
長手水平

まとめ

今回は家の特性を活かして低リスクで施工しようと試みましたが姑息な手段は失敗に終わり結局対価を支払う羽目になってしまいました。
今回の経験から分かった事は

  • 本工事は最初から2階の床は剥がす事が前提である水準だった
  • この寸法の部材は一切しならないので入れる道は直線でしか考えてはいけない
  • 接合部の両方ホゾは両方掘るのが無難

ちなみに今回ハンマーで指を叩いてしまいメッチャ腫れてます。
痛い痛い・・・

ハンマーで叩いた指が腫れている
