築50年の我が家をDIYリフォーム中です。
ダイニングキッチンの床を剥がしたところ基礎が割れていて大変な手間を食ってしまいました。
ようやく床を貼れるところまで来て、やれやれと思っていたらまた大変な事になっていました。
キッチンは元々はこんな感じでした。
![リフォーム前ダイニングキッチン](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-00-300x225.jpg)
天井を解体したとき
基礎補強と土台が乗ったので天井の解体をはじめました。
吊戸棚を外す

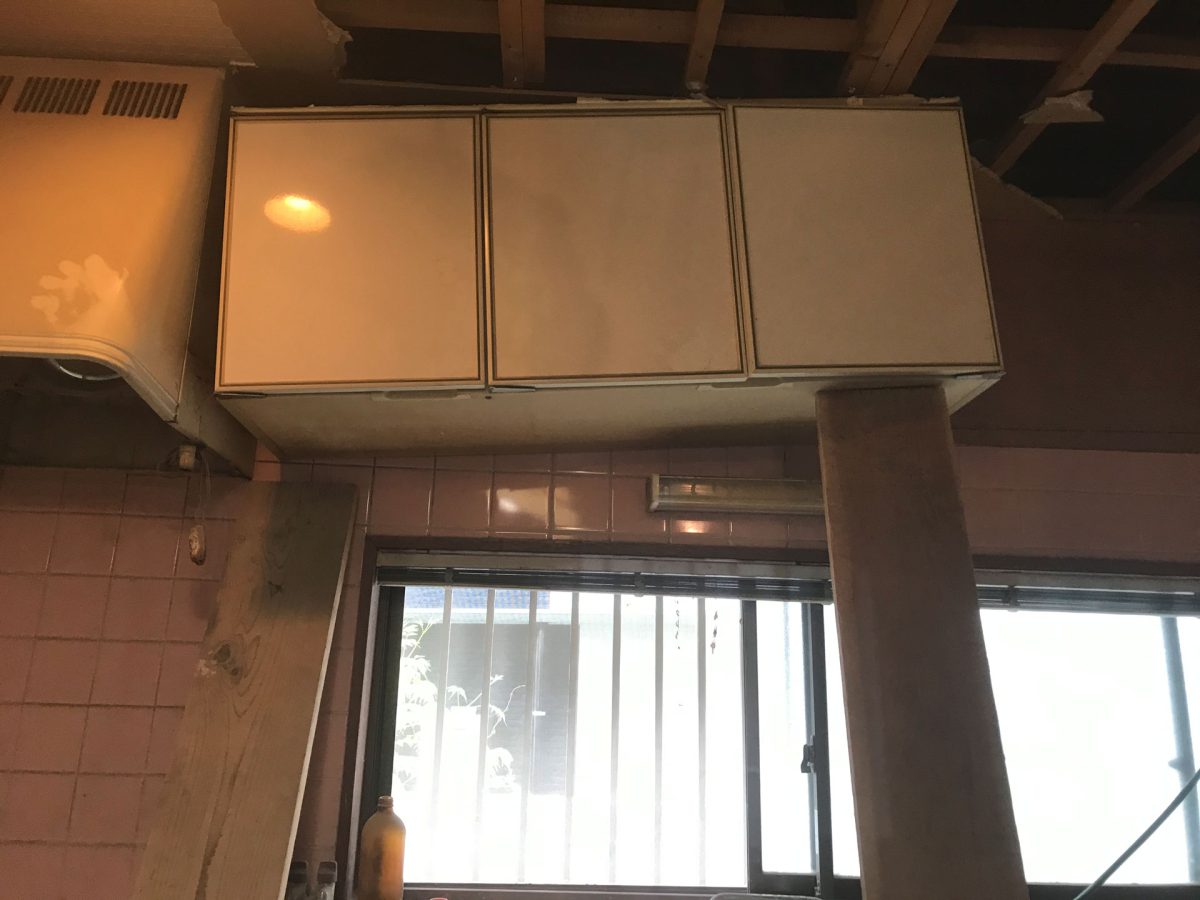

キッチンのキャビネットを外します。
一人なので落下防止のため木で支えています。
![キッチンキャビネット撤去中](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-01-300x225.jpg)

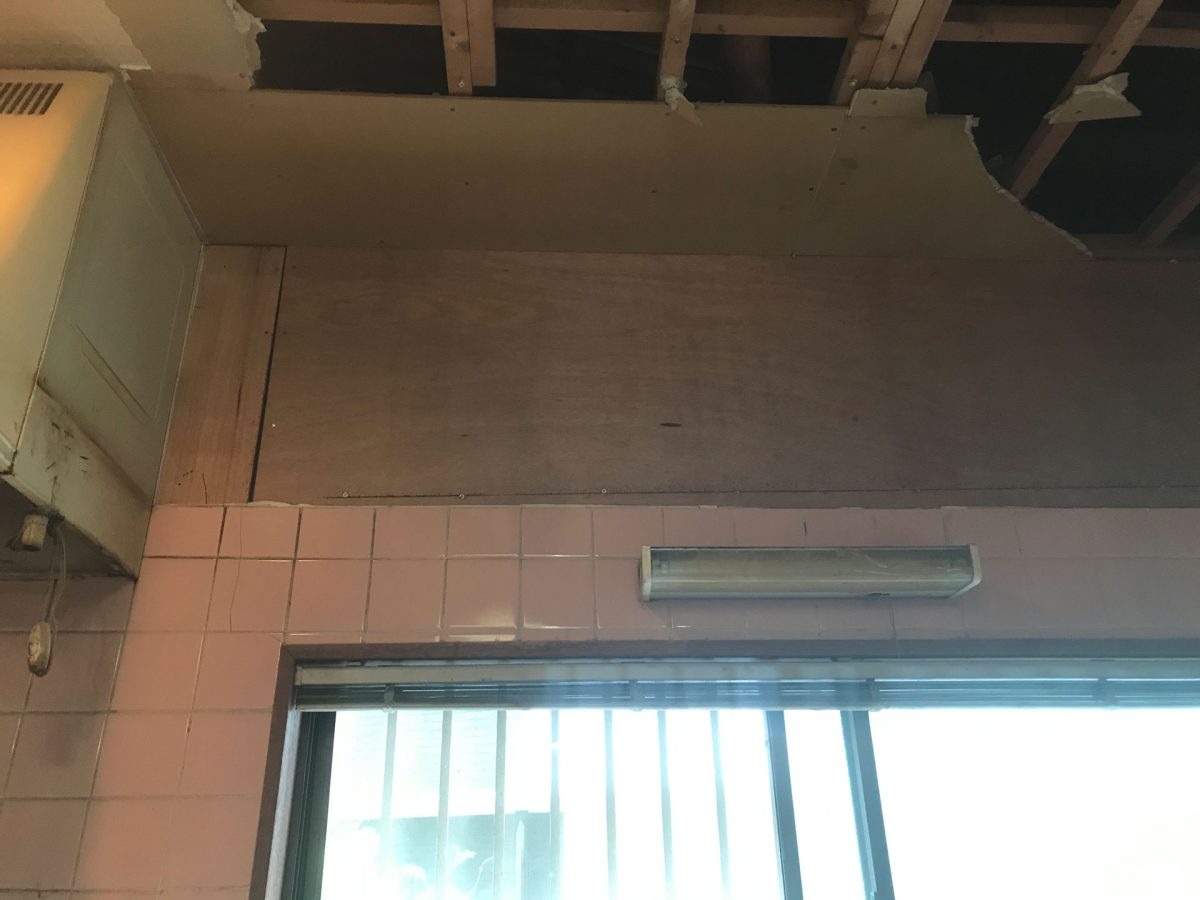

撤去完了
キャビネットは合板に引っ掛けてありました、なるほど。
![キッチンキャビネット撤去](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-02-300x225.jpg)
壁を剥がす

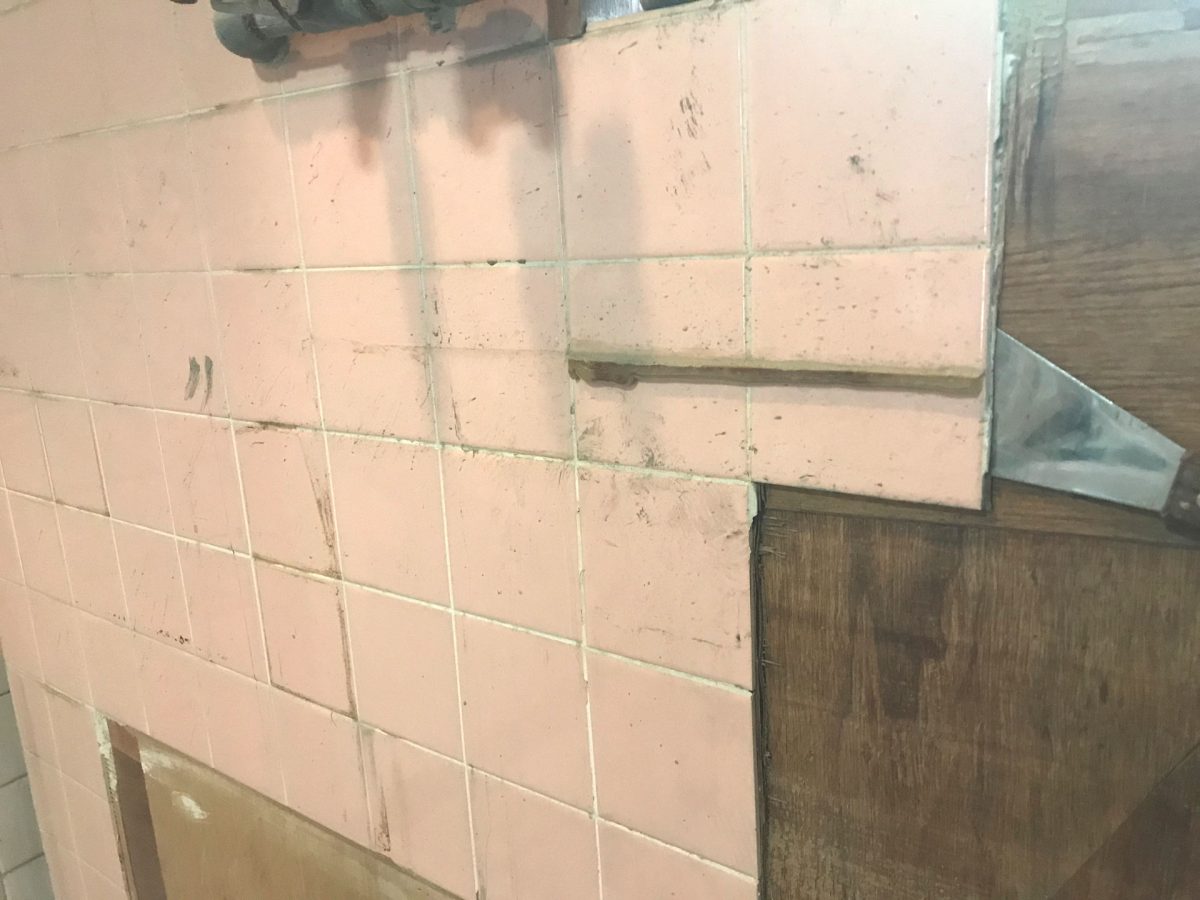

1988年にリフォームされたキッチンのタイル壁を外します。
既にボロボロです。
![タイル壁](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-03-300x225.jpg)

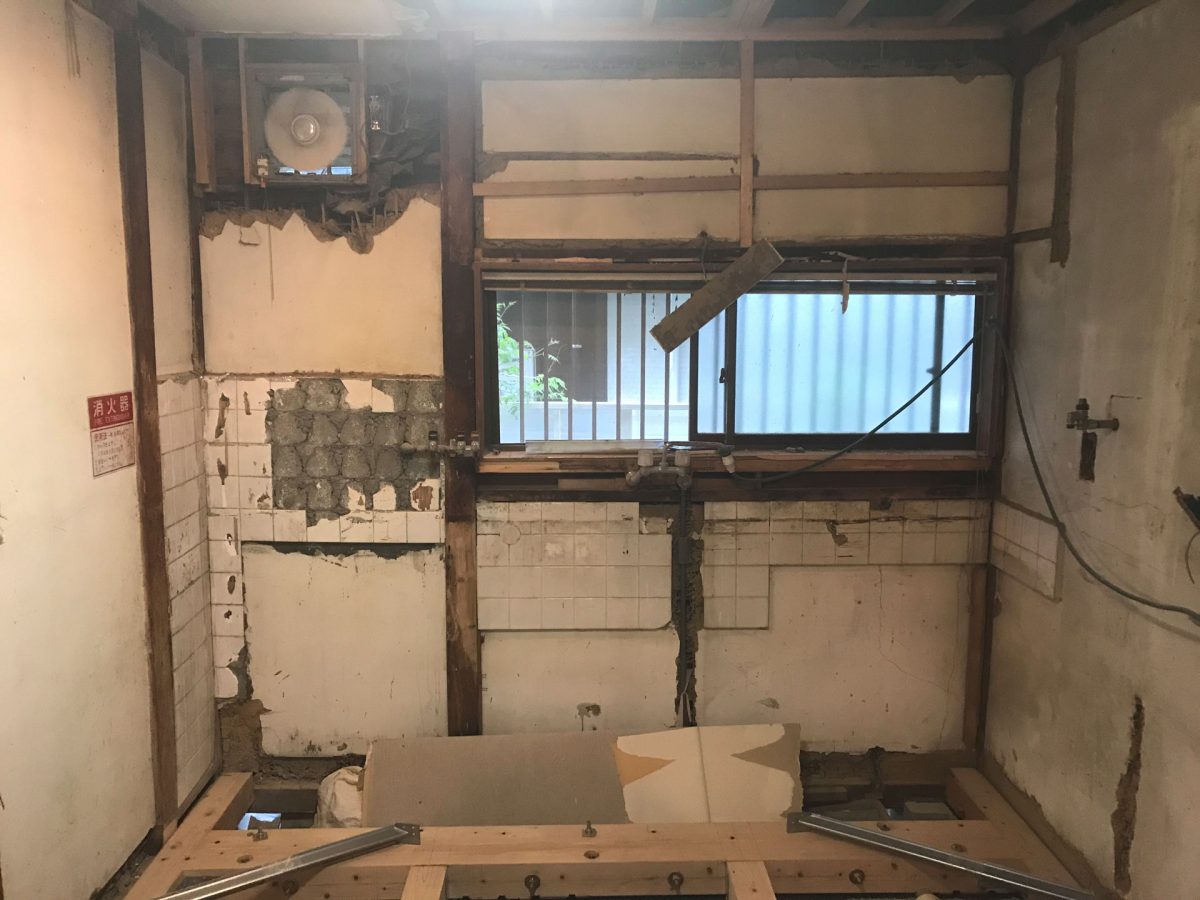

外すと昔の姿になりました。
あ~こんなだったわ、懐かしい~
![キッチン壁解体](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-04-300x225.jpg)
天井下地を解体

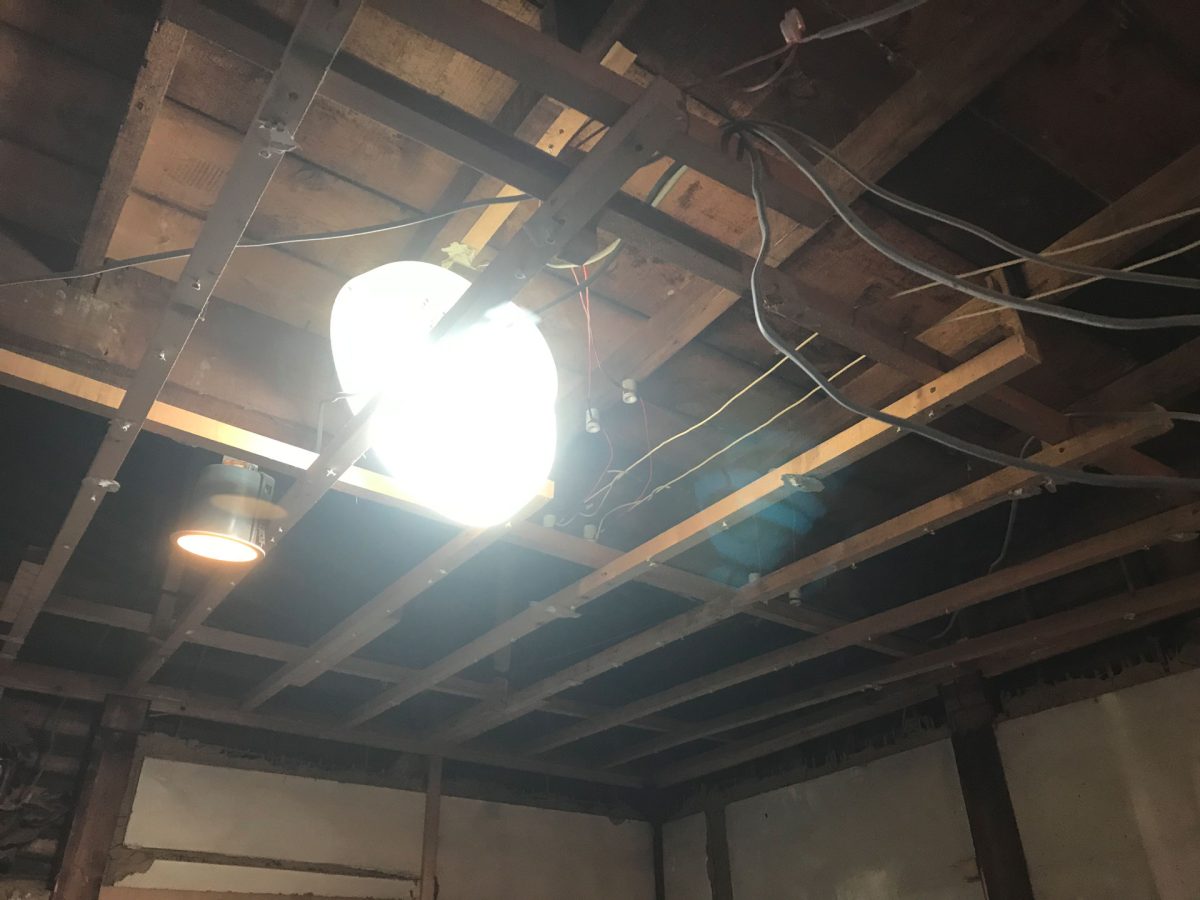

天井下地を解体します。
![天井下地](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-05-300x225.jpg)

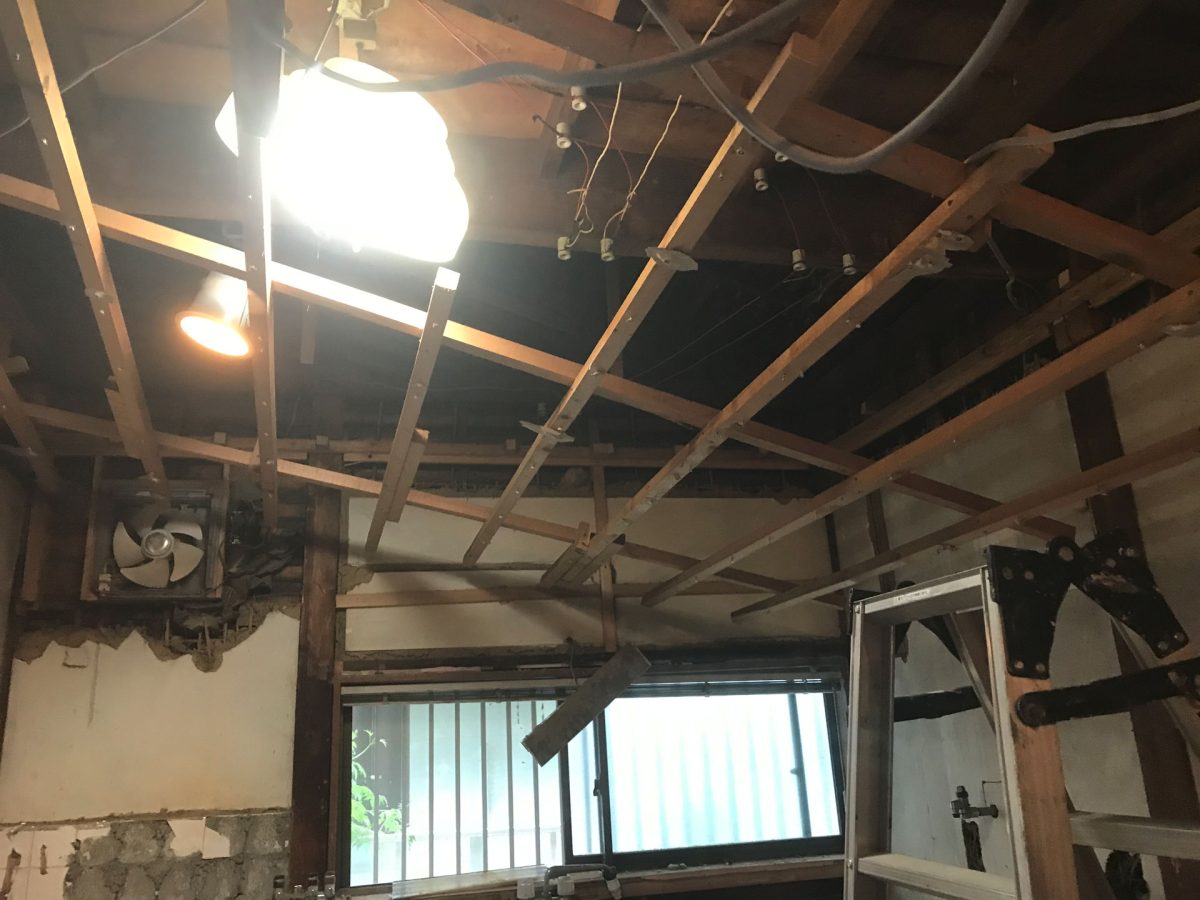

周りを切って
ガタン
![天井下地解体](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-05-02-300x225.jpg)

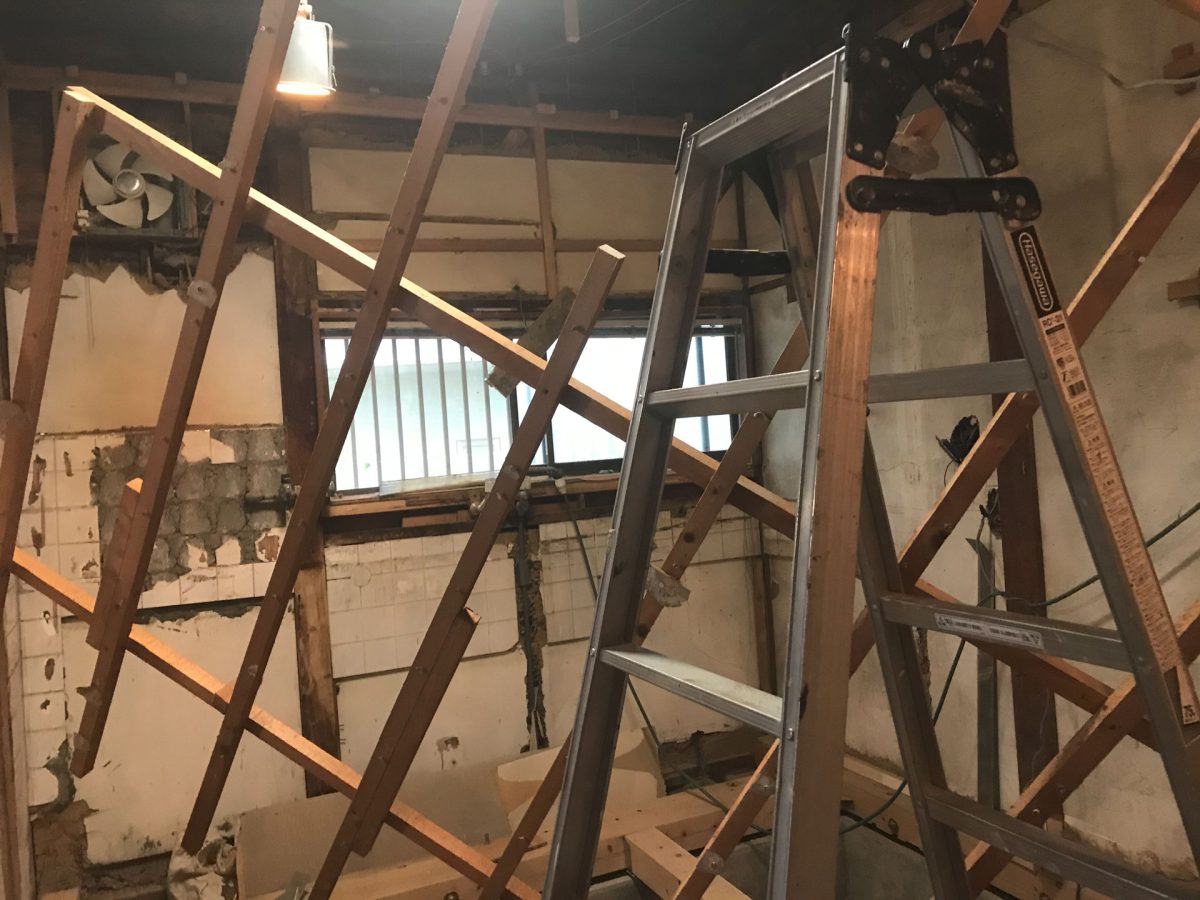

ガラガラ~
![天井下地解体2](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-05-03-300x225.jpg)

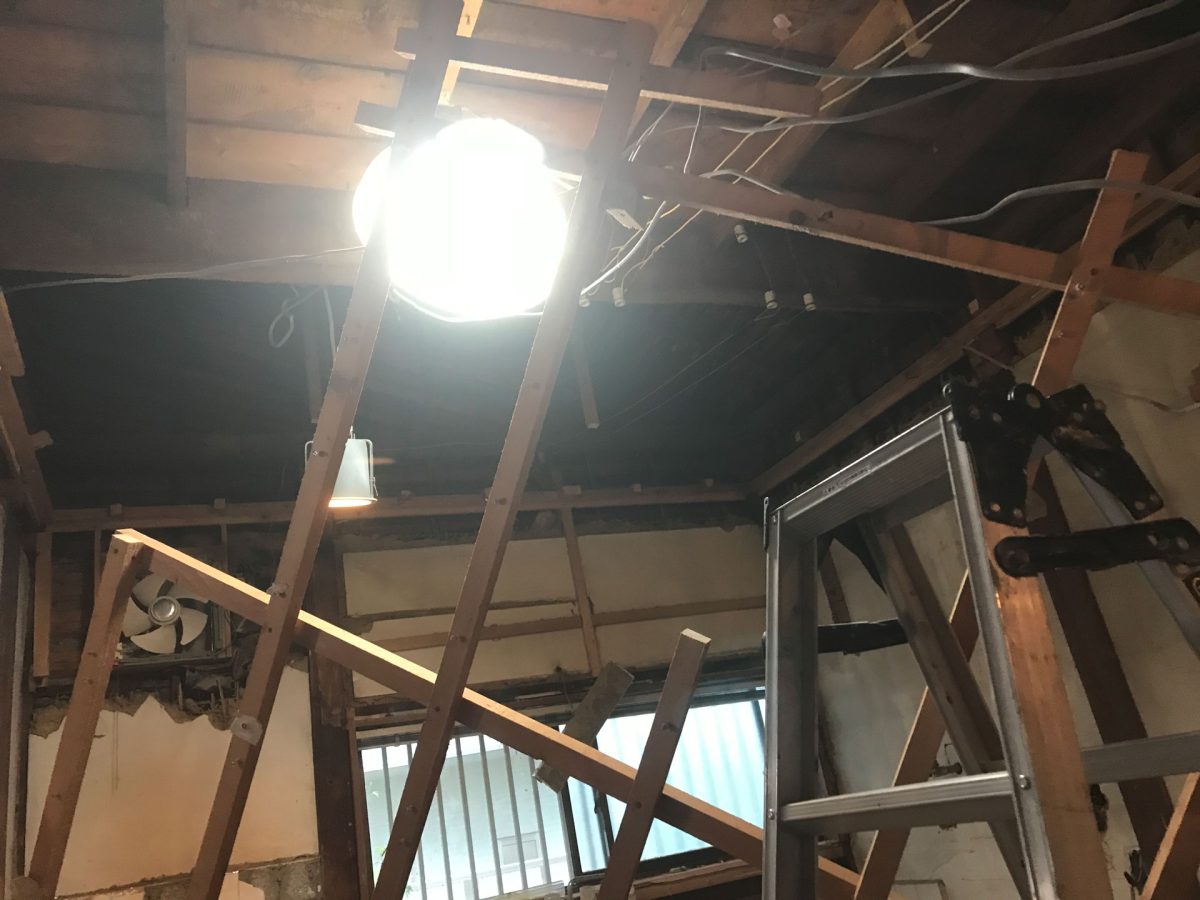

うまい具合に落ちてくれました。
![天井下地解体3](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-05-04-300x225.jpg)

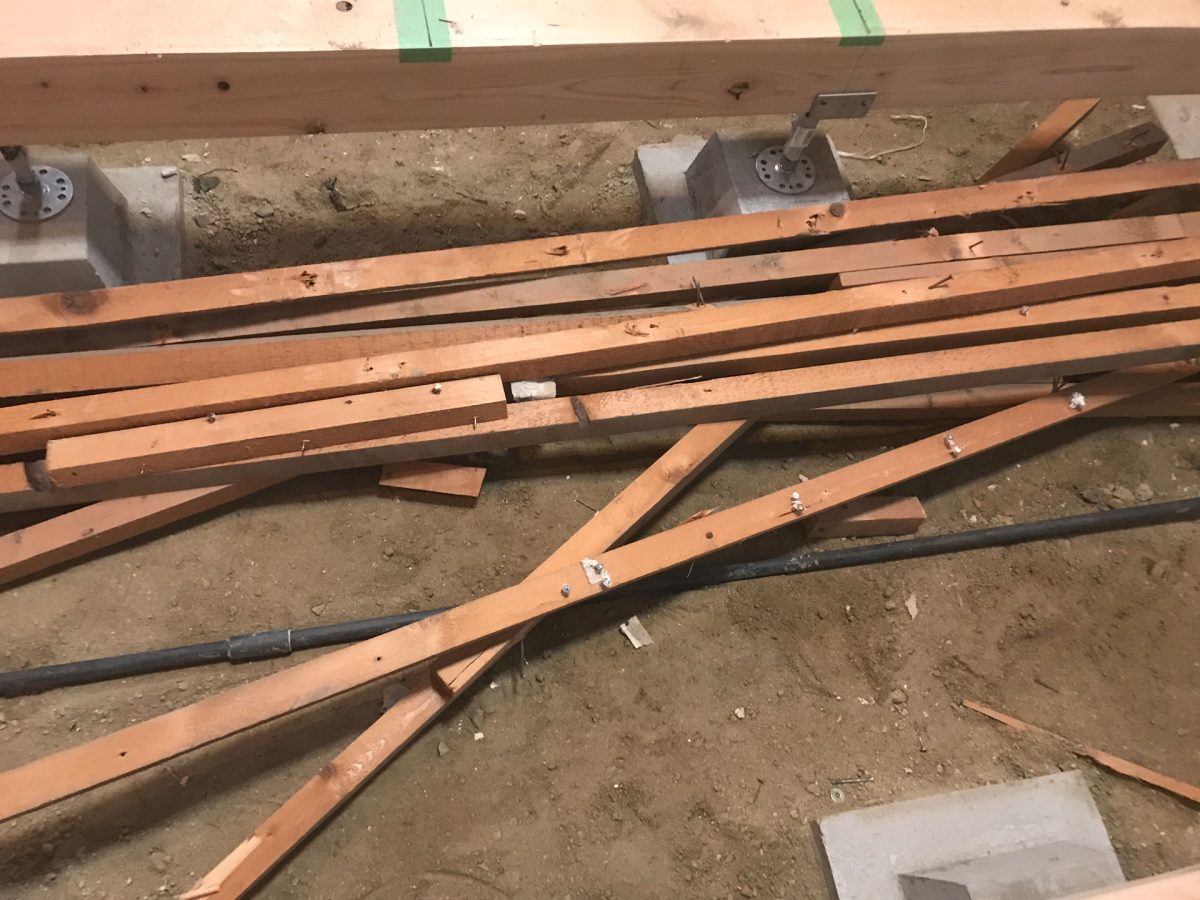

解体した天井下地は再利用を視野に入れ分解して釘を抜いて保管しておきます。
![天井下地分解](https://diystyle.info/wp-content/uploads/2023/02/dk26_insidearea01-06-300x225.jpg)
何か見つけた
何だ・・・???
![桁に亀裂](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-01-300x225.jpg)
亀裂ぅ??
![桁に亀裂2](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-01-02-300x225.jpg)
そういえば先日地震があってここのタイルが割れていたんです。
地震だし古いし割れもするかぁ~って何故か脳天気にスルーしてたのを思い出しました。
![タイル壁亀裂](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-03-300x225.jpg)
これはヤバイと慌てて鋼製束を立てて応急処置しました。
![オーバーハング角応急的鋼製束](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-04-300x225.jpg)
え?何コレ?外?何で?って思われるのではないでしょうか。
家の構造
何でこんなになっているのかというと
当該位置はここです。
![建物状況3Dイラスト](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-05-2-300x225.jpg)
ここには基礎が無くオーバーハングしています。
以前大工さんが増築と間違えた事もある部分です。
![基礎の無い位置の写真](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-06-300x225.jpg)
オーバーハング部分は2階の屋根まで続いています。
![基礎の無い位置の上部](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-07-300x225.jpg)
そんな構造で大丈夫か?
建物の一部が宙に浮いているとかそんな構造で大丈夫か?
平面図ではココですが
![建築当初図面](https://diystyle.info/wp-content/uploads/2023/04/miss_incident01-14-225x300.jpg)
ミス?
時代的に図面が有ったかどうか疑わしいですが「土地が一部足りなくて危なかったが予定した建築面積どおり建てた」というような類でしょうか。
疑わしい証拠?は幾つかありますが例えば火打ちを取り付けようとして止めた跡もあります。
![火打ち跡](https://diystyle.info/wp-content/uploads/2023/04/miss_incident01-15-300x225.jpg)
これは火打ちのホゾを掘ったはいいが先端に基礎がないので止めたのでは?と疑っています。
基礎割れは基礎なしオーバーハングのせいじゃね?
基礎が割れた原因は複数あると思いますがこのオーバーハングも一因だと考えています。
建物が揺れたときオーバーハングの根本に大きな力が加わることは明白です。
火打ちが無いのも隅に加わる力を逃がそうとしたからかではないでしょうか。
![地震での建物の動きイメージ](https://diystyle.info/wp-content/uploads/2023/02/miss_incident01-08-300x225.jpg)
だが地震の力が上回り周辺の基礎が割れた
![地震等で受ける基礎へのダメージのイメージイラスト](https://diystyle.info/wp-content/uploads/2023/04/miss_incident01-09-225x300.jpg)
と、推測しています。
割れた基礎はこんな感じです。
![ダイニングの割れた基礎1](https://diystyle.info/wp-content/uploads/2023/04/miss_incident01-10-225x300.jpg)
![ダイニングの割れた基礎2](https://diystyle.info/wp-content/uploads/2023/04/miss_incident01-11-225x300.jpg)
![ダイニングの割れた基礎3](https://diystyle.info/wp-content/uploads/2023/04/miss_incident01-12-225x300.jpg)
![ダイニングの割れた基礎4](https://diystyle.info/wp-content/uploads/2023/04/miss_incident01-13-225x300.jpg)
![](https://diystyle.info/wp-content/uploads/2021/08/ldk_florr_remove_top-160x90.jpg)
で、どうすんの?
もっと包括的にリフォームを進めていれば起きなかったかもしれませんが
残念ながら当時の技術と知識ではここまで想定する事はできませんでした。
これはオーバーハングを解消した方がよいという事で基礎を打ちました。
